- Umkehrbares Monoblocksystem für Kühlung und Heizung
- Modelle von 5.000 bis 16.000 BTU/h nominale Kapazität

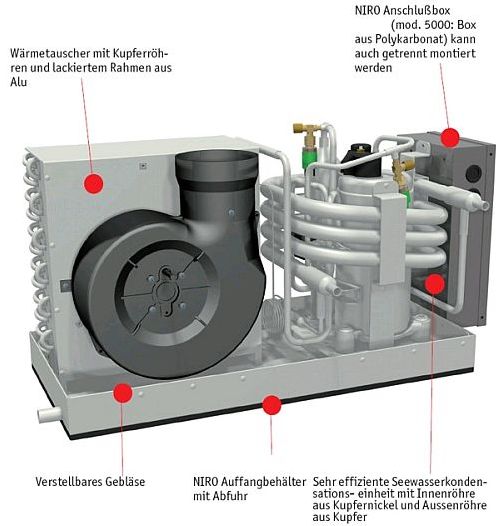

- Self Containing Einheit, 230 V/1 Phase/50 Hz, mit Kompressor, Seewasserkondensationseinheit, Evaporationseinheit und entrifugalgebläse
- Die Luft wird gereinigt, entfeuchtet und gekühlt
- Klein, kompakt und raumsparend
- Leistungsstark und gerauscharm
- Komplette Pakete mit Klimaanlage, allen Montagematerialien, Bedieneinheiten und Seewasserpumpe

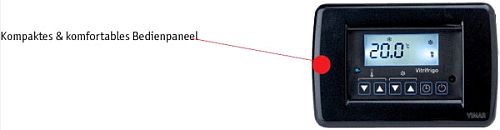

- Anzeige in °C oder °F
- Funktionsmodus Auto/Kühlen/Heizen/Lüften
- Regelung Gebläsegeschwindigkeit
- Intensität Schirmbeleuchtung
- Anfang Zeiteinstellung
- Ein/Aus Schalter
- Abmessungen Paneel: 76x51mm
Modell |
Typ 5000 |
Typ 9000 |
Typ 12000 |
Typ 16000 |
Unit-Abmessungen (l x p x h) |
420 x 232 x 302 mm |
600 x 285 x 348 mm |
600 x 285 x 362 mm |
660 x 310 x 382 mm |
Gewicht |
15 kg |
25 kg |
32 kg |
40 kg |
Abm. Anschlussbox |
167 x 86 x 220 mm |
173 x 72 x 283 mm (l x d x h) |
Voltage/Phase/Frequenz |
230 V /1 Fase/ 50 Hz |
Nominale Kühlkapazität |
5300 BTU/h (1562W) |
8600 BTU/h (2500W) |
11900 BTU/h (3500W) |
15800 BTU/h (4630W) |
Nominale Heizungskapazität |
5500 BTU/h (1620W) |
10500 BTU/h (3080W) |
14600 BTU/h (4280W) |
20000 BTU/h (5865W) |
Luftverdrängung |
300 m3/u |
400 m3/u |
550 m3/u |
650 m /u |
Ø Gebläse-Anschluss |
100 mm |
125 mm |
150 mm |
175 mm |
Ø Seewassereinlass |
16 of 19 mm |
16 of 19 mm |
20 mm |
20 mm |
Ø Seewasserauslass |
16 mm |
16 mm |
20 mm |
20 mm |
Ø Kondensabfuhr |
18 mm |
18 m |
18 mm |
18 mm |
Nominale Stromaufnahme Kühlen |
1.96 A |
3.8 A |
5.0 A |
7.2 A |
Nominale Stromaufnahme Heizen |
2.28 A |
4.4 A |
6.2 A |
7.5 A |
Empfohlene Pumpenkapazität |
600 l/h |
900 l/h |
1800 l/h |
1800 l/h |
Modell 5000
Modell 9000-16000
Kabinentyp |
Oberfläche* |
Kapazität |
A |
-> 8 m2 |
5000 BTU/h |
8 -> 11 m2 |
7000 BTU/h |
11 -> 16 m2 |
9000 BTU/h |
16 -> 19 m2 |
12000 BTU/h |
19 -> 25 m2 |
16000 BTU/h |
B |
-> 5 m2 |
5000 BTU/h |
5 -> 7 m |
7000 BTU/h |
7 -> 10 m |
9000 BTU/h |
10 -> 12 m2 |
12000 BTU/h |
12 -> 17 m2 |
16000 BTU/h |
C |
-> 6 m2 |
7000 BTU/h |
6 -> 8 m2 |
9000 BTU/h |
8 -> 10 m2 |
12000 BTU/h |
10 -> 13 m2 |
16000 BTU/h |
Kabinentyp |
Beschreibung |
A |
Kabine auf oder unter der
Wasserlinie mit wenig oder
keinen Öffnungen nach außen |
B |
Kabine auf oder über der
Wasserlinie mit Bullaugen
und Luken |
C |
Kabine mit direkter Sonnen-
bestrahlung und Fenster rund um |
*= Oberfläche des Kabinenfußbodens
(eine mittlere Kabinenhöhe von 2 m
wird kalkuliert)
| Bild |
Beschreibung |
Best.Nr. |
Preis
in Euro |
|
Kompletter Satz Modell 5000
mit einzelnem Luftauslass
Lieferumfang:
Self-Contained Unit 5000 BTU/h - 230 VBedienpaneel
Seewasserkreis:
Seewasserpumpe 230V – 1416 l/h
Wasserlöffel ¾”
Kugelhahn ¾” (2x)
Wasserfilter ¾”
Schlauchtülle 16mm (4x)
Borddurchlass ¾”
Wasserschlauchmit stählerner Spirale (3m)
Luftverteilkreis:
Isolierte Luftführung Ø 102mm (10m)
Teak-Lufteinlassgittermit Filter 279 x 203mm
Teak-Luftauslassgitter 203 x 102mm
Anschlussteil mit Seitenanschluss 102mm |
|
|
|
Kompletter Satz Modell 9000
mit einzelnem Luftauslass
Lieferumfang:
Self-Contained Unit 9000 BTU/h - 230 V
Bedienpaneel
Seewasserkreis:
Seewasserpumpe 230V – 1416 l/h
Wasserlöffel ¾”
Kugelhahn ¾”(2x)
Wasserfilter ¾”
Schlauchtülle 16 mm (4x)
Borddurchlass ¾
Wasserschlauch mit stählerner Spirale (3m)
Luftverteilkreis:
Isolierte Luftführung Ø 127 mm (10m)
Teak-Lufteinlassgitter mit Filter 254 x 305 mm
Teak-Luftauslassgitter 254 x 127 mm
Anschlussteil mit Seitenanschluss 127 mm
Gewicht: ca. 38kg
Packmaße: ca. 86x48x58cm |
|
|
|
Kompletter Satz Modell 9000
mit doppeltem Luftauslass
Lieferumfang:
Self-Contained Unit 9000 BTU/h - 230 V
Bedienpaneel
Seewasserkreis:
Seewasserpumpe 230V – 1416 l/h
Wasserlöffel ¾”
Kugelhahn ¾” (2x)
Wasserfilter ¾”
Schlauchtülle 16mm (4x)
Borddurchlass ¾“
Wasserschlauchmit stählerner Spirale (3m)
Luftverteilkreis:
Isolierte Luftführung Ø 127mm (10m)
Isolierte Luftführung Ø 102mm (10m)
Teak-Lufteinlassgittermit Filter 254 x 305mm
3-Wegeverteilstück 5”/4”/4” (127/102/102mm)
Teak-Luftauslassgitter 152 x 102mm (2x)
Anschlussteilmit Rückseitenanschluss 102mm (2x)
Gewicht: ca. 38kg
Packmaße: ca. 86x48x58cm |
|
|
|
Kompletter Satz Modell 12000
mit doppeltem Luftauslass
Lieferumfang:
Self-Contained Unit 9000 BTU/h - 230 V
Bedienpaneel
Seewasserkreis:
Seewasserpumpe 230V – 2200 l/h
Wasserlöffel¾”
Kugelhahn¾” (2x)
Wasserfilter¾”
Schlauchtülle 20mm (4x)
Borddurchlass¾“
Wasserschlauchmit stählerner Spirale (3m)
Luftverteilkreis:
Isolierte Luftführung Ø 152mm (10m)
Isolierte Luftführung Ø 102mm (10m)
Teak-Lufteinlassgitter mit Filter 254x305mm
3-Wegeverteilstück 6”/4”/4” (152/102/102mm)
Teak-Luftauslassgitter 254 x 102mm
Anschlussteilmit Seitenanschluss 102mm
Teak-Luftauslassgitter 152 x 102mm
Anschlussteilmit Rückseitenanschluss 102mm |
|
|
|
Kompletter Satz Modell 16000
mit doppeltem Luftauslass
Lieferumfang:
Self-Contained Unit 9000 BTU/h - 230 V
Bedienpaneel
Seewasserkreis:
Seewasserpumpe 230V – 2200 l/h
Wasserlöffel ¾”
Kugelhahn ¾” (2x)
Wasserfilter ¾”
Schlauchtülle 20mm (4x)
Borddurchlass ¾“
Wasserschlauchmit stählerner Spirale (3m)
Luftverteilkreis:
Isolierte Luftführung Ø 178mm (10m)
Isolierte Luftführung Ø 127mm (10m)
Teak-Lufteinlassgittermit Filter 305 x 305mm
3-Wegeverteilstück 7”/5”/5” (178/127/127mm)
Teak-Luftauslassgitter 254 x 127mm (2x)
Teak-Luftauslassgitter 254 x 127mm (2x) |
|
|
|
