Original GOIOT Integration Luken
Durch die Kombination eines niedrigen Profils, Leichtgewicht-Konstruktion
und Acryglas-Deckel ist die Integration Serie ideal für Dach und Deck. Der
untere Rahmen ist aus einem Aluminium Gußteil und ist dadurch unvergleichbar
stark. Der Entwurf mit dem niedrigen Profil entspricht den modernsten
Forderungen. Integration Luken sind für Dachmontage an Stelle von Bull-Augen
sehr geeignet und haben einen besseren Wasserablauf. Integration Luken
werden geklebt (SIKAFLEX 292), wodurch die Montagezeit erheblich beschränkt
wird. Sowohl die Satin als die Lunox® Spiegelglanz Ausführung passen
ausgezeichnet zu der Cristal Serie.
Achtung: diese Luken sind nicht geeignet für Einsatz als
“Escape Hatch”.Diese Luken müssen auf einer flachen Ebene montiert werden,
mit einer erlaubten Toleranz von ± ungefähr 1mm.
Der Rahmen hat eine einzigartige Flanschhöhe von nur 15mm.
Blaues Acrylglas ist standard. |

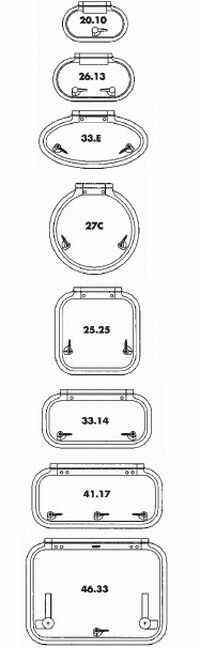

Luke
Abb.: 20.10
Einbaumaß in mm: 200 x 100
Außenmaß in mm: 223 x 138
Gewicht in kg: 0,85 |
|
|
Fliegengitter
Abb.: 20.10
Einbaumaß in mm: 200 x 100
Außenmaß in mm: 223 x 138
Gewicht in kg: 0,85 |
|
|
Gegenrand
Abb.: 20.10
aus PVC |
|
|
Luke
Abb.: 26.13
Einbaumaß in mm: 260 x 130
Außenmaß in mm: 283 x 168
Gewicht in kg: 1,0
|
|
|
Fliegengitter
Abb.: 26.13
Einbaumaß in mm: 260 x 130
Außenmaß in mm: 283 x 168
Gewicht in kg: 1,0
|
|
|
Gegenrand
Abb.: 26.13
aus PVC |
|
|
Luke
Abb.: 33E
Einbaumaß in mm: 347 x 156
Außenmaß in mm: 387 x 208
Gewicht in kg: 1,5
|
|
|
Fliegengitter
Abb.: 33E
Einbaumaß in mm: 347 x 156
Außenmaß in mm: 387 x 208
Gewicht in kg: 1,5
|
|
|

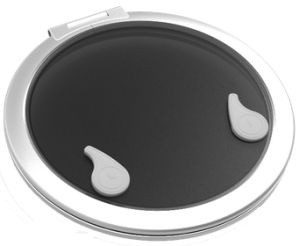

Luke
Abb.: 27C
Einbaumaß in mm: ø 278
Außenmaß in mm: ø 318
Gewicht in kg: 1,6
|
|
|
Fliegengitter
Abb.: 27C
Einbaumaß in mm: ø 278
Außenmaß in mm: ø 318
Gewicht in kg: 1,6
|
|
|
Gegenrand
Abb.: 27C
aus Aluminium in 12 mm oder 20 mm Höhe |
Höhe 12 mm |
|
Höhe 20 mm |
|
Luke
Abb.: 25.25
Einbaumaß in mm: 260 x 260
Außenmaß in mm: 300 x 315
Gewicht in kg: 1,9
|
|
|
Fliegengitter
Abb.: 25.25
Einbaumaß in mm: 260 x 260
Außenmaß in mm: 300 x 315
Gewicht in kg: 1,9
|
|
|
Gegenrand
Abb.: 25.25
aus Aluminium in 20 mm Höhe |
|
|
Luke
Abb.: 33.14
Einbaumaß in mm: 347 x 157
Außenmaß in mm: 387 x 211
Gewicht in kg: 1,8
|
|
|
Fliegengitter
Abb.: 33.14
Einbaumaß in mm: 347 x 157
Außenmaß in mm: 387 x 211
Gewicht in kg: 1,8
|
|
|
Gegenrand
Abb.: 33.14
aus Aluminium in 12 mm oder 20 mm Höhe |
Höhe 12 mm |
|
|
|
Luke
Abb.: 41.17
Einbaumaß in mm: 421 x 176
Außenmaß in mm: 461 x 231
Gewicht in kg: 2,2
|
|
|
Fliegengitter
Abb.: 41.17
Einbaumaß in mm: 421 x 176
Außenmaß in mm: 461 x 231
Gewicht in kg: 2,2
|
|
|
Gegenrand
Abb.: 41.17
aus Aluminium in 12 mm oder 20 mm Höhe |
Höhe 12 mm |
|
Höhe 20 mm |
|
Luke
Abb.: 46.33
Einbaumaß in mm: 457 x 327
Außenmaß in mm: 497 x 382
Gewicht in kg: 2,4
|
|
|

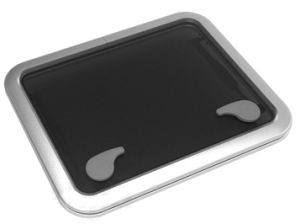

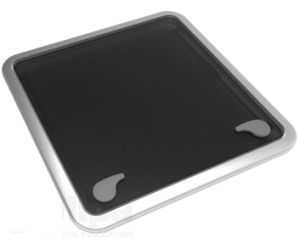

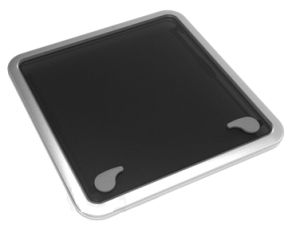

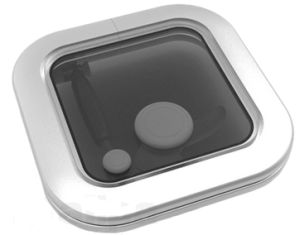

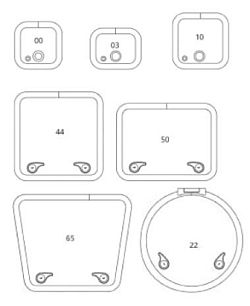

Original GOIOT Opal-Luke
wasserdicht, einfache Installation
Deckel aus einem Stück Aluminium mit einem dicken Decksrahmen
doppeltes Abdichtungsprofil
blaufarbiges Acryl
Deckelhöhe 19 mm
ideal für die Verlegung eines Teak-Decks
Maße stimmen überein mit den Standards, die üblicherweise verwendet werden durch die Großvolum-Werften
|
|
Abb.: 00
Innenmaße in mm: 211 x 211
Außenmaße in mm: 265 x 265; Gewicht in kg: 2,5
Flanschtiefe in mm: 15;Verarbeitung: Satin |
|
|
Abb.: 03
Innenmaße in mm: 231 x 176
Außenmaße in mm: 285 x 230; Gewicht in kg: 2,6
Flanschtiefe in mm: 15;Verarbeitung: Satin |
|
|
Abb.: 10
Innenmaße in mm: 260 x 260
Außenmaßein mm: 314 x 314; Gewicht in kg: 3,2
Flanschtiefe in mm: 15;Verarbeitung: Satin |
|
|
Abb: 20
Innenmaße in mm: 347 x 202
Außenmaße in mm: 401 x 256; Gewicht in kg: 3,5
Flanschtiefe in mm: 15;Verarbeitung: Satin |
|
|
Abb.: 30
Innenmaße in mm: 457 x 327
Außenmaße in mm: 511 x 381; Gewicht in kg: 5,6
Flanschtiefe in mm: 15;Verarbeitung: Satin |
|
|
Abb.: 40
Innenmaße in mm: 421 x 421
Außenmaße in mm: 475 x 475; Gewicht in kg: 6,2
Flanschtiefe in mm: 15;Verarbeitung: Satin |
|
|
Abb.: 44
Innenmaße in mm: 442 x 442
Außenmaße in mm: 496 x 496; Gewicht in kg: 6,7
Flanschtiefe in mm: 15;Verarbeitung: Satin |
|
|
Abb.: 50
Innenmaße in mm: 507 x 377
Außenmaße in mm: 561 x 431; Gewicht in kg: 5,4
Flanschtiefe in mm: 15;Verarbeitung: Satin |
|
|
Abb.: 51
Innenmaße in mm: 518 x 378
Außenmaße in mm: 572 x 432; Gewicht in kg: 5,6
Flanschtiefe in mm: 15;
Einbautiefe: 15 mmVerarbeitung: Satin |
|
|
Abb.: 54
Innenmaße in mm: 507 x 392
Außenmaße in mm: 561 x 446; Gewicht in kg: 7,2
Flanschtiefe in mm: 15;Verarbeitung: Satin |
|
|
Abb.: 60
Innenmaße in mm: 507 x 507
Außenmaße in mm: 561 x 561; Gewicht in kg: 7,9
Flanschtiefe in mm: 15; Verarbeitung: Satin |
|
|
Abb.: 64
Innenmaße in mm: 530 x 430
Außenmaße in mm: 584 x 484; Gewicht in kg: 6,5
Flanschtiefe in mm: 15; Verarbeitung: Satin |
|
|
Abb.: 70
Innenmaße in mm: 627 x 627
Außenmaße in mm: 681 x 681;Gewicht in kg: 10,8
Flanschtiefe in mm: 15; Verarbeitung: Satin |
|
|
|

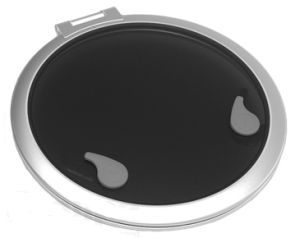

Abb.: 18
Innenmaß: 420 mm drm.
Aussenmaß: 474 mm drm.
Gewicht in kg: 4,9
Flanschtiefe in mm: 15
Verarbeitung: Satin |
|
|
Abb.: 22
Innenmaß: 518 mm drm.
Aussenmaß: 572 mm drm.
Gewicht in kg: 7,3
Flanschtiefe in mm: 15
Verarbeitung: Satin |
|
|

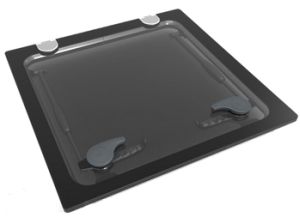

Niro Opal Luken
Modern und robust, diese Modell aus Niro kombiniert Schönheit mit einem klassischem Entwurf.
Die Luke besteht aus zwei Teilen: ein Niro Deckel montiert auf einem Rahmen aus Aluminium. Mit sehr flachen Scharnieren.
Die Luke ist sehr flach und hierdurch geeignet für Segelboote und Powerboote. |
|
Abb.: 10
Innenmaße in mm: 260 x 260
Außenmaße in mm: 314 x 314;Gewicht in kg: 3,9
Flanschtiefe in mm: 15 |
|
|
Abb.: 44
Innenmaße in mm: 442 x 442
Außenmaße in mm: 496 x 496;Gewicht in kg: 7,1
Flanschtiefe in mm: 15 |
|
|
Abb.: 60
Innenmaße in mm: 507 x 507
Außenmaße in mm: 561 x 561;Gewicht in kg: 8,6
Flanschtiefe in mm: 15 |
|
|

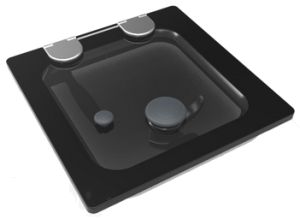

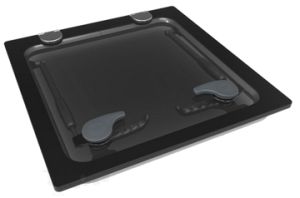

Flush Opal Luken
Die Modelle stammen aus der Reihe Opal, mit dem gleichen robusten Rahmen aus Aluminium, die teleskopischen Halter und ergonomischen Griffen.
Ein innovativer Durchbruch: das Fenster aus 15 mm starkem Acryl ist ohne Rahmen und bewegt sich mit
Niro- Scharnieren. Eine eleganz auf jedem Deck. |
|
Abb.: 10
Innenmaße in mm: 260 x 260
Außenmaße in mm: 330 x 330;Gewicht in kg: 5,6
Flanschtiefe in mm: 15 |
|
|
Abb.: 44
Innenmaße in mm: 442 x 442
Außenmaße in mm: 512 x 512;Gewicht in kg: 7,6
Flanschtiefe in mm: 15 |
|
|
Abb.: 60
Innenmaße in mm: 507 x 507
Außenmaße in mm: 577 x 577;Gewicht in kg: 7,9
Flanschtiefe in mm: 15 |
|
|

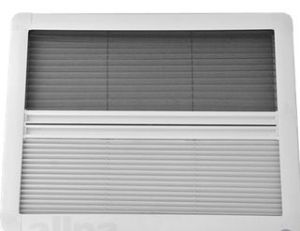

Für sämtliche Goiot Cristal Luken sind ausserdem Zubehörteile wie folgt lieferbar:
Gegenränder in 12mm, 16mm, 20mm, 36mm oder 65 mm Höhe.
Fliegengitter & Sonnenschirm und Ersatz Acrylglas. Bitte Anfragen. |

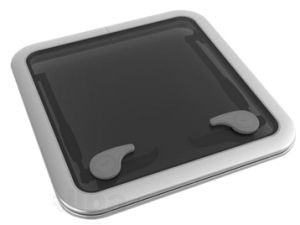

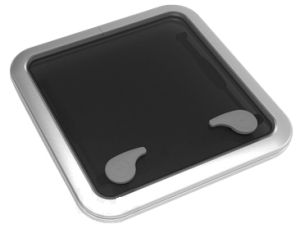

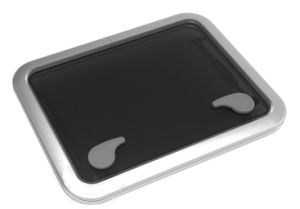

Original GOIOT Cristal Luken


Durch den Gebrauch von einer medium Profilkonstruktion, kombinieren die
Cristal Luken einen stilvollen Entwurf mit einem starken, aus einem Teil
gegossenen Aluminium-Deckel. Die Abmessungen sind derart gewählt (Länge und
Breite), daß diese Luken wirklich gut zusammen passen, mit welchen Modellen
auch die Kombination gemacht wird. Das Programm besteht aus einer
ausgebreiteten Serie von Abmessungen. Kleine Luken sind für Ventilation sehr
geeignet und die größeren Modelle sind entworfen worden als Vordecksluken.
Sowohl die handpolierten als auch die glatten Satin Ausführungen passen sehr gut zusammen mit den Integration Luken und Cristal
Bull-Augen.
Radius: 52 mm
|
Abb.: 24.19; Einbaumaß in mm: 261 x 211
Außenmaß in mm: 308 x 269;
Gewicht in kg: 1,6; Aufbauhöhe in mm: 23 Satin 12 mm
|
|
|
Abb.: 24.24; Einbaumaß in mm: 261 x 261
Außenmaß in mm: 308 x 319;
Gewicht in kg: 1,8; Aufbauhöhe in mm: 23
Satin 12 mm |
|
|
Abb.: 35.21; Einbaumaß in mm: 347 x 202
Außenmaß in mm: 394 x 260;
Gewicht in kg: 1,6; Aufbauhöhe in mm: 23
Satin 12 mm |
|
|
Abb.: 36.24; Einbaumaß in mm: 385 x 261
Außenmaß in mm: 432 x 319;
Gewicht in kg: 2,3; Aufbauhöhe in mm: 23
Satin 12 mm |
|
|
Abb.: 42.42; Einbaumaß in mm: 421 x 421
Außenmaß in mm: 483 x 463;
Gewicht in kg: 3,0; Aufbauhöhe in mm: 26
Satin 12 mm |
|
|
Abb.: 44.31; Einbaumaß in mm: 462 x 332
Außenmaß in mm: 509 x 402;
Gewicht in kg: 5,0; Aufbauhöhe in mm: 26
Satin 12 mm |
|
|
Abb.: 44C; Einbaumaß in mm: Ø 474
Außenmaß in mm: Ø 520;
Gewicht in kg: 5,8; Aufbauhöhe in mm: 28
Satin 12 mm |
|
|
Abb.: 44.44; Einbaumaß in mm: 462 x 462
Außenmaß in mm: 532 x 509;
Gewicht in kg: 6,5; Aufbauhöhe in mm: 28
Satin 12 mm |
|
|
Abb.: 49.36; Einbaumaß in mm: 512 x 382
Außenmaß in mm: 559 x 452;
Gewicht in kg: 6,2; Aufbauhöhe in mm: 28
Satin 12 mm |
|
|
Abb.: 49.49; Einbaumaß in mm: 508 x 508
Außenmaß in mm: 579 x 555;
Gewicht in kg: 8,1; Aufbauhöhe in mm: 31
Satin 12 mm |
|
|
Abb.: 61.61; Einbaumaß in mm: 628 x 628
Außenmaß in mm: 699 x 675;
Gewicht in kg: 12,0; Aufbauhöhe in mm: 33
Satin 12 mm |
|
|

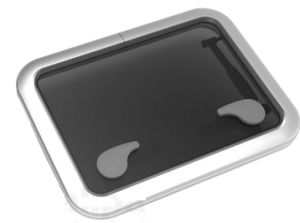

Original GOIOT Tradition Luken
Konstruktion aus einem traditionellen, höheren Profil. Decke und Rahmen werden aus einem Teil gegossen: für absolute Wasserdichte, Stärke und Lebensdauer.
Achtung: Diese Luken sind nicht geeignet für Einsatz als "Escape-Hatch".
Die Luken müssen auf einer flachen Ebene montiert werden, mit einer erlaubten Toleranz vom 1 mm.
Die Luken werden mit blaufarbigem Acrylglas geliefert.
|
Abb.: 34.20; Einbaumaß in mm: 340 x 195
Außenmaß in mm: 395 x 272; Gewicht in kg: 2,4 |
|
|
Abb.: 45.32; Einbaumaß in mm: 450 x 320
Außenmaß in mm: 504 x 402; Gewicht in kg: 5,3 |
|
|
Abb.: 45.32; Einbaumaß in mm: 450 x 320
Außenmaß in mm: 504 x 402; Gewicht in kg: 5,3
mit externem Hebel |
|
|
Abb.: 50.37; Einbaumaß in mm: 500 x 370
Außenmaß in mm: 554 x 451; Gewicht in kg: 6,7 |
|
|
Abb.: 50.37; Einbaumaß in mm: 500 x 370
Außenmaß in mm: 554 x 451; Gewicht in kg: 6,7
mit externem Hebel |
|
|
Abb.: 50.50; Einbaumaß in mm: 500 x 500
Außenmaß in mm: 582 x 554; Gewicht in kg: 8,0 |
|
|
Abb.: 50.50; Einbaumaß in mm: 500 x 500
Außenmaß in mm: 582 x 554; Gewicht in kg: 8,0
mit externem Hebel |
|
|
Abb.: 62.62; Einbaumaß in mm: 620 x 620
Außenmaß in mm: 701 x 674; Gewicht in kg: 12,0 |
|
|
Abb.: 62.62; Einbaumaß in mm: 620 x 620
Außenmaß in mm: 701 x 674; Gewicht in kg: 12,0
mit externem Hebel |
|
|
Abb.: 80.80; Einbaumaß in mm: 800 x 800
Außenmaß in mm: 950 x 905; Gewicht in kg: 28,5 |
|
|
| Tradition Luken-Zubehör |
Fliegengitter für Abb.: 45.32 |
|
|
| Fliegengitter für Abb.: 50.37 |
|
|
| Fliegengitter für Abb.: 50.50 |
|
|
| Fliegengitter für Abb.: 62.62 |
|
|
Original GOIOT Cristal Luken
Escape Luken:
für Mehrrumpfer
können von innen und außen geöffnet werden
Aluminium-Hebel sind mit Riegelstange ausgerüstet um ein Öffnen zu verhindern, wenn das Boot festgemacht ist
|
Durchsichtmaß in mm: 488 x 390
Höhe Gegenrand in mm: 12
Innenmaß in mm: 512 x 413
Außenmaß in mm: 559 x 485; Gewicht in kg: 7,2 |
|
|
Durchsichtmaß in mm: 488 x 390
Höhe Gegenrand in mm: 24
Innenmaß in mm: 512 x 413
Außenmaß in mm: 559 x 485; Gewicht in kg: 7,2 |
|
|
Abb.: 19; Durchsichtmaß in mm: Ø 450
Höhe Gegenrand in mm: 12
Innenmaß in mm: Ø 474
Außenmaß in mm: Ø 520; Gewicht in kg: 5,8 |
|
|
Abb.: 19; Durchsichtmaß in mm: Ø 450
Höhe Gegenrand in mm: 24
Innenmaß in mm: Ø 474
Außenmaß in mm: Ø 520; Gewicht in kg: 5,8 |
|
|
Original GOIOT Tradition Luken
Escape Luken:
für Mehrrumpfer
können von innen und außen geöffnet werden
Aluminium-Hebel sind mit Riegelstange ausgerüstet um ein Öffnen zu verhindern, wenn das Boot festgemacht ist
|
Abb.: 45.32
Bootslänge in m: < 12
Einbaumaß in mm: 450 x 320
Außenmaß in mm: 504 x 402
Gewicht in kg: 6,4 |
|
|
Abb.: 50.37
Bootslänge in m: < 12
Einbaumaß in mm: 500 x 370
Außenmaß in mm: 554 x 451
Gewicht in kg: 7,7 |
|
|
Abb.: 50.50
Bootslänge in m: alle Längen
Einbaumaß in mm: 500 x 500
Außenmaß in mm: 591 x 554
Gewicht in kg: 8,0 |
|
|
Original GOIOT Tradition Luken
2-Wege-Luken:
können 2-seitig geöffnet werden
lieferbar auf spezielle Bestellung (extra Lieferzeit) |
Abb.: 50.50.2
Einbaumaß in mm: 500 x 500
Außenmaß in mm: 615 x 590
Gewicht in kg: 10,6 |
|
|
Abb.: 62.62.2
Einbaumaß in mm: 620 x 620
Außenmaß in mm: 736 x 710
Gewicht in kg: 5,3 |
|
|
Original GOIOT Tradition Luken
Schiebeluken:
ideal für Kajuteingänge
lieferbar auf spezielle Bestellung (extra Lieferzeit)
|
Abb.: 62.62.6
Einbaumaß in mm: 620 x 620
Außenmaß in mm: 1309 x 709
Gewicht in kg: 14 |
|
|
Abb.: 72.72.6
Einbaumaß in mm: 720 x 720
Außenmaß in mm: 1509 x 809
Gewicht in kg: 23 |
|
|
| Bild |
Beschreibung |
Artikelnr. |
Preis in Euro |
Original GOIOT
OPAL Bull-Augen
kräftiger Aluminiumrahmen aus einem Stück
doppeltes Abdichtungsprofil, dadurch ebenfalls für (schräge) Steuerhausdächer geeignet
Öffnen und Schließen mit einer Hand
Montage auf flacher Ebene, mit einer erlaubten Toleranz von ca. 1 mm
Lieferung mit 10 mm blaufarbigem Acryl
|
Verarbeitung: Satin; Ausführung: Aufklappbar
Wandstärke in mm: 5-33; Einbaumaße in mm: 303 x 156
Außenmaße in mm: 325 x 178; Gewicht in kg: 1,8
Rechteckig |
|
|
Verarbeitung: Poliert; Ausführung: Aufklappbar
Wandstärke in mm: 5-33; Einbaumaße in mm: 303 x 156
Außenmaße in mm: 325 x 178; Gewicht in kg: 1,8
Rechteckig |
|
|
Verarbeitung: Satin; Ausführung: fest
Wandstärke in mm: 5-33; Einbaumaße in mm: 303 x 156
Außenmaße in mm: 325 x 178; Gewicht in kg: 1,6
Rechteckig |
|
|
Verarbeitung: Satin; Ausführung: Aufklappbar
Wandstärke in mm: 5-33; Einbaumaße in mm: 347 x 171
Außenmaße in mm: 369 x 192; Gewicht in kg: 2,4
Rechteckig |
|
|
Verarbeitung: Poliert; Ausführung:Aufklappbar
Wandstärke in mm: 5-33; Einbaumaße in mm: 347 x 171
Außenmaße in mm: 369 x 192; Gewicht in kg: 2,4
Rechteckig |
|
|
Verarbeitung: Satin; Ausführung: fest
Wandstärke in mm: 5-33; Einbaumaße in mm: 405 x 156
Außenmaße in mm: 427 x 178; Gewicht in kg: 2,0
Rechteckig |
|
|
Verarbeitung: Satin; Ausführung: Aufklappbar
Wandstärke in mm: 5-33; Einbaumaße in mm: 429 x 171
Außenmaße in mm: 451 x 193; Gewicht in kg: 2,7
Rechteckig |
|
|
Verarbeitung: Poliert; Ausführung:Aufklappbar
Wandstärke in mm: 5-33; Einbaumaße in mm: 347 x 171
Außenmaße in mm: 369 x 192; Gewicht in kg: 2,4
Rechteckig |
|
|
Verarbeitung: Satin; Ausführung: fest
Wandstärke in mm: 5-33; Einbaumaße in mm: 429 x 171
Außenmaße in mm: 451 x 193; Gewicht in kg: 2,2
Rechteckig |
|
|
Verarbeitung: Satin; Ausführung: Aufklappbar
Wandstärke in mm: 5-33; Einbaumaße in mm: 627 x 171
Außenmaße in mm: 649 x 192; Gewicht in kg: 4,1
Rechteckig |
|
|
Verarbeitung: Poliert; Ausführung: Aufklappbar
Wandstärke in mm: 5-33; Einbaumaße in mm: 627 x 171
Außenmaße in mm: 649 x 192; Gewicht in kg: 4,1
Rechteckig |
|
|
Verarbeitung: Satin; Ausführung: fest
Wandstärke in mm: 5-33; Einbaumaße in mm: 627 x 171
Außenmaße in mm: 649 x 192; Gewicht in kg: 4,1
Rechteckig |
|
|
Verarbeitung: Satin; Ausführung: Aufklappbar
Wandstärke in mm: 5-33; Einbaumaße in mm: 429 x 244
Außenmaße in mm: 451 x 266; Gewicht in kg: 3,4
Rechteckig |
|
|
Verarbeitung: Poliert; Ausführung: Aufklappbar
Wandstärke in mm: 5-33; Einbaumaße in mm: 429 x 244
Außenmaße in mm: 451 x 266; Gewicht in kg: 3,4
Rechteckig |
|
|
Verarbeitung: Satin; Ausführung: Aufklappbar
Wandstärke in mm: 5-33; Einbaumaße in mm: 347 x 251
Außenmaße in mm: 369 x 273; Gewicht in kg: 3,1
Rechteckig |
|
|
Verarbeitung: Poliert; Ausführung: Aufklappbar
Wandstärke in mm: 5-33; Einbaumaße in mm: 347 x 251
Außenmaße in mm: 369 x 273; Gewicht in kg: 3,1
Rechteckig |
|
|
Verarbeitung: Satin; Ausführung: Aufklappbar
Wandstärke in mm: 5-33; Einbaumaße in mm: 375 x 175
Außenmaße in mm: 397 x 197; Gewicht in kg: 2,4
Oval |
|
|
Verarbeitung: Poliert; Ausführung: Aufklappbar
Wandstärke in mm: 5-33; Einbaumaße in mm: 375 x 175
Außenmaße in mm: 397 x 197; Gewicht in kg: 2,4
Oval |
|
|
Verarbeitung: Satin; Ausführung: fest
Wandstärke in mm: 8-30; Einbaumaße in mm: 375 x 175
Außenmaße in mm: 397 x 197; Gewicht in kg: 1,8
Oval |
|
|
Verarbeitung: Satin; Ausführung: fest
Wandstärke in mm: 8-30; Einbaumaße in mm: 600 x 175
Außenmaße in mm: 622 x 196; Gewicht in kg: 4,1
Oval |
|
|
Original GOIOT
EVOLUTION Bull-Augen
Rahmen aus starkem, gezogenen Aluminium
Perfekte Entwässerung bis 40° Neigung
Dichtung ist auf das Glas geklebt
Entworfen für den Aufbau und Plichten von Segel- und Motorbooten
Montage auf flacher Ebene mit einer erlaubten Toleranz von ca. 1 mm
blaues Acrylglas |
Abb.: 26.11PR; Wandstärke in mm: 5-15
Einbaumaße in mm: 310 x 160
Außenmaße in mm: 330 x 180; Gewicht in kg: 1,7
|
|
|
Abb.: 33.10P; Wandstärke in mm: 5-15
Einbaumaße in mm: 380 x 145
Außenmaße in mm: 400 x 165; Gewicht in kg: 1,7
|
|
|
Abb.: 33.13P; Wandstärke in mm: 5-15
Einbaumaße in mm: 380 x 180
Außenmaße in mm: 400 x 200; Gewicht in kg: 2,1
|
|
|
Abb.: 33.13PR; Wandstärke in mm: 5-15
Einbaumaße in mm: 380 x 180
Außenmaße in mm: 400 x 200; Gewicht in kg: 2,2
|
|
|
Abb.: 58.13PR; Wandstärke in mm: 5-15
Einbaumaße in mm: 630 x 180
Außenmaße in mm: 650 x 200; Gewicht in kg: 3,6
|
|
|
Abb.: 26.11PR; Wandstärke in mm: 16-26
Einbaumaße in mm: 310 x 160
Außenmaße in mm: 330 x 180; Gewicht in kg: 1,7
|
|
|
Abb.: 33.10P; Wandstärke in mm: 16-26
Einbaumaße in mm: 380 x 145
Außenmaße in mm: 400 x 165; Gewicht in kg: 1,7
|
|
|
Abb.: 33.13P; Wandstärke in mm: 16-26
Einbaumaße in mm: 380 x 180
Außenmaße in mm: 400 x 200; Gewicht in kg: 2,1
|
|
|
Abb.: 33.13PR; Wandstärke in mm: 16-26
Einbaumaße in mm: 380 x 180
Außenmaße in mm: 400 x 200; Gewicht in kg: 2,2
|
|
|
Abb.: 58.13PR; Wandstärke in mm: 16-26
Einbaumaße in mm: 630 x 180
Außenmaße in mm: 650 x 200; Gewicht in kg: 3,6
|
|
|
EVOLUTION Bull-Augen-Zubehör
|
Fliegengitter; Abb. 26.11PR |
|
|
| Fliegengitter; Abb. 33.10P |
|
|
| Fliegengitter; Abb. 33.13P |
|
|
| Fliegengitter; Abb. 33.13PR |
|
|
| Fliegengitter; Abb. 58.13PR |
|
|
Original GOIOT Evolution
Feste Bull-Augen
starkes Aluminium-Profil
Montage auf flacher Ebene, mit einer erlaubten Toleranz von ca. 1 mm
Ausgerüstet mit blauem Acrylglas und Aluminium-Gegenrand |
Abb.: 33.13FR;Einbaumaß in mm: 380 x 180
Außenmaß in mm: 404 x 204; Gewicht in kg: 2,1
Wandstärke in mm: 8-16 |
|
|
Abb.: 58.13FR; Einbaumaß in mm: 630 x 180
Außenmaß in mm: 654 x 204; Gewicht in kg: 3,3
Wandstärke in mm: 8-16 |
|
|
Abb.: 33.13F; Einbaumaß in mm: 380 x 180
Außenmaß in mm: 400 x 200; Gewicht in kg: 2,0
Wandstärke in mm: 8-16 |
|
|
Abb.: 33.13FR; Einbaumaß in mm: 380 x 180
Außenmaß in mm: 404 x 204; Gewicht in kg: 2,1
Wandstärke in mm: 12-20 |
|
|
Abb.: 58.13FR; Einbaumaß in mm: 630 x 180
Außenmaß in mm: 654 x 204; Gewicht in kg: 3,3
Wandstärke in mm: 12-20 |
|
|
Abb.: 33.13F; Einbaumaß in mm: 380 x 180
Außenmaß in mm: 400 x 200; Gewicht in kg: 2,0
Wandstärke in mm: 12-20 |
|
|
Abb.: 33.13FR; Einbaumaß in mm: 380 x 180
Außenmaß in mm: 404 x 204; Gewicht in kg: 2,1
Wandstärke in mm: 16-24 |
|
|
Abb.: 58.13FR; Einbaumaß in mm: 630 x 180
Außenmaß in mm: 654 x 204; Gewicht in kg: 3,3
Wandstärke in mm: 16-24 |
|
|
Abb.: 33.13F; Einbaumaß in mm: 380 x 180
Außenmaß in mm: 400 x 200; Gewicht in kg: 2,0
Wandstärke in mm: 16-24 |
|
|
Abb.: 33.13FR; Einbaumaß in mm: 380 x 180
Außenmaß in mm: 404 x 204; Gewicht in kg: 2,1
Wandstärke in mm: 20-28 |
|
|
Abb.: 58.13FR; Einbaumaß in mm: 630 x 180
Außenmaß in mm: 654 x 204 ;Gewicht in kg: 3,3
Wandstärke in mm: 20-28 |
|
|
Abb.: 33.13F; Einbaumaß in mm: 380 x 180
Außenmaß in mm: 400 x 200; Gewicht in kg: 2,0
Wandstärke in mm: 20-28 |
|
|
Original GOIOT Opal
Feste Bull-Augen
1 einziges Modell ist geeignet für sehr verschiedene Wandstärken (von 8 bis 30 mm).
|
Abb.: 00
Innenmaße in mm: 303 x 156
Außenmaße in mm: 325 x 178; Gewicht in kg: 1,6
Glasdicke in mm: 10
Rechteckig |
|
|
Abb.: 01
Innenmaße in mm: 405 x 156
Außenmaße in mm: 427 x 178; Gewicht in kg: 2,0
Glasdicke in mm: 10;
Rechteckig |
|
|
Abb.: 03
Innenmaße in mm: 429 x 171
Außenmaße in mm: 451 x 193; Gewicht in kg: 2,2
Glasdicke in mm: 10;
Rechteckig
|
|
|
Abb.: 04
Innenmaße in mm: 627 x 171
Außenmaße in mm: 649 x 193; Gewicht in kg: 3,6
Glasdicke in mm: 10;
Rechteckig
|
|
|
Abb.: 06
Innenmaße in mm: 600 x 175
Außenmaße in mm: 622 x 197; Gewicht in kg: 4,1
Glasdicke in mm: 10;
Oval |
|
|
Abb. 32
Innenmaße in mm: 375 x 175
Außenmaße in mm: 397 x 197; Gewicht in kg: 1,8
Glasdicke in mm: 10;
Oval |
|
|
Original GOIOT Cristal Bull-Augen
Mit einer gegossenen Aluminium Konstruktion aus einem Stück ist diese Serie
für den Einbau in den Rumpf sehr geeignet. Diese kräftigen Bull-Augen sind
extrem dauerhaft. Der Innenring ist aus gezogenem Aluminium. Die Formgebung
der Bull-Augen ist derartig, daß sie bis 40° Neigungswinkel entwässern.
Erhältlich in
handpoliertem anodisiertem Aluminium. |
Original GOIOT Cristal Bull-Augen
|
Abb.: 23.10R; Einbaumaß in mm: 281 x 151
Außenmaß in mm: 303 x 173; Radius in mm: 62
Gewicht in kg:1,8; Wandstärke in mm: 5-15 |
|
|
Abb.: 23.10R; Einbaumaß in mm: 281 x 151
Außenmaß in mm: 303 x 173; Radius in mm: 62
Gewicht in kg:1,8; Wandstärke in mm: 16-26 |
|
|
Abb.: 33.13; Einbaumaß in mm: 380 x 180
Außenmaß in mm: 402 x 202; Radius in mm: 90
Gewicht in kg:2,4; Wandstärke in mm: 5-15 |
|
|
Abb.: 33.13; Einbaumaß in mm: 380 x 180
Außenmaß in mm: 402 x 202; Radius in mm: 90
Gewicht in kg:2,4;Wandstärke in mm: 16-26 |
|
|
Abb.: 33.13R; Einbaumaß in mm: 380 x 180
Außenmaß in mm: 402 x 202; Radius in mm: 62
Gewicht in kg:2,5;Wandstärke in mm: 5-15 |
|
|
Abb.: 33.13R; Einbaumaß in mm: 380 x 180
Außenmaß in mm: 402 x 202; Radius in mm: 62
Gewicht in kg:2,5;Wandstärke in mm: 16-26 |
|
|
Abb.: 43.18; Einbaumaß in mm: 480 x 230
Außenmaß in mm: 502 x 252; Radius in mm: 115
Gewicht in kg:3,0; Wandstärke in mm: 5-15 |
|
|
Abb.: 43.18; Einbaumaß in mm: 480 x 230
Außenmaß in mm: 502 x 252; Radius in mm: 115
Gewicht in kg:3,0; Wandstärke in mm: 16-26 |
|
|
Abb.: 43.18R; Einbaumaß in mm: 480 x 230
Außenmaß in mm: 502 x 252; Radius in mm: 62
Gewicht in kg:3,5; Wandstärke in mm: 5-15 |
|
|
Abb.: 43.18R; Einbaumaß in mm: 480 x 230
Außenmaß in mm: 502 x 252; Radius in mm: 62
Gewicht in kg:3,5; Wandstärke in mm: 16-26 |
|
|
CRISTAL Bull- Augen Zubehör
|
Abb.: 23.10R; Einbaumaß in mm: 281 x 151
Außenmaß in mm: 303 x 173;
Verblendung |
|
|
Abb.: 23.10R; Einbaumaß in mm: 281 x 151
Außenmaß in mm: 303 x 173;
Fliegengitter |
|
|
Abb.: 33.13; Einbaumaß in mm: 380 x 180
Außenmaß in mm: 402 x 202;
Verblendung |
|
|
Abb.: 33.13; Einbaumaß in mm: 380 x 180
Außenmaß in mm: 402 x 202;Fliegengitter |
|
|
Abb.: 33.13R; Einbaumaß in mm: 380 x 180
Außenmaß in mm: 402 x 202;
Fliegengitter |
|
|
Abb.: 43.18; Einbaumaß in mm: 480 x 230
Außenmaß in mm: 502 x 252;
Fliegengitter |
|
|
Abb.: 43.18R; Einbaumaß in mm: 480 x 230
Außenmaß in mm: 502 x 252;
Fliegengitter |
|
|
TRADITION Bull-Augen
völlig aus Aluminium gegossen (Deckel, Montagerahmen, Gegenrand)
Handpoliert
Geeignet für traditionelle Yachten und berufliche Schiffe (Lotsen, Rettungsboote etc.)
Verriegelung mit schwarzen Kunststoff-Drehknöpfen ("black seagull") garantiert absolute Wasserdichtheit
Montage auf flacher Ebene, mit einer erlaubten Toleranz von 1 mm
Lieferung mit blauem Acrylglas und einem (Außen)Gegenflansch aus gegossenem Aluminium
|
Abb.: 21.21; Wandstärke in mm: 24
Einbaumaße in mm: Ø 220
Außenmaße in mm: Ø 260; Gewicht in kg: 1,6
|
|
|
Abb.: 21.21.7; Wandstärke in mm: 24
Einbaumaße in mm: Ø 220
Außenmaße in mm: Ø 260; Gewicht in kg: 1,6
|
|
|
Abb.: 24.11; Wandstärke in mm: 24
Einbaumaße in mm: 252 x 122
Außenmaße in mm: 305 x 175; Gewicht in kg: 1,8
|
|
|
Abb.: 34.14; Wandstärke in mm: 8-20
Einbaumaße in mm: 353 x 150
Außenmaße in mm: 404 x 201; Gewicht in kg: 2,4
|
|
|
Abb.: 34.14; Wandstärke in mm: 24
Einbaumaße in mm: 353 x 150
Außenmaße in mm: 404 x 201; Gewicht in kg: 2,4
|
|
|
Abb.: 34.14; Wandstärke in mm: 34
Einbaumaße in mm: 353 x 150
Außenmaße in mm: 404 x 201; Gewicht in kg: 2,4
|
|
|
Abb.: 34.15; Wandstärke in mm: 10
Einbaumaße in mm: 380 x 172
Außenmaße in mm: 406 x 206; Gewicht in kg: 2,1
|
|
|
Abb.: 34.15; Wandstärke in mm: 15
Einbaumaße in mm: 380 x 172
Außenmaße in mm: 406 x 206; Gewicht in kg: 2,1
|
|
|
Abb.: 34.18; Wandstärke in mm: 8-20
Einbaumaße in mm: 350 x 191
Außenmaße in mm: 405 x 245; Gewicht in kg: 2,6
|
|
|
Abb.: 34.18; Wandstärke in mm: 24
Einbaumaße in mm: 350 x 191
Außenmaße in mm: 405 x 245; Gewicht in kg: 2,6
|
|
|
TRADITION Bull-Augen-Zubehör
|
Verblendung; Abb. 21.21 |
|
|
| Fliegengitter; Abb. 24.11 |
|
|
| Verblendung; Abb. 34.14 |
|
|
| Fliegengitter; Abb. 34.14 |
|
|
| Verblendung; Abb. 34.15 |
|
|
| Fliegengitter; Abb. 34.18 |
|
|
Ersatzteile für GOIOT Bull-Augen
 |
TRADITION: Friktionssatz (2 Stück) |
|
|
| TRADITION: Drehknopf (2 Stück) |
|
|
| TRADITION: Aluminium Hohlbolzen (2 Stück) |
|
|
| TRADITION: Kunststoff Scharnierstift D=8 mm (2 Stück) |
|
|
| TRADITION: Gummiknopf für runde Bull-Augen (2 Stück) |
|
|
| CRISTAL: Friktionssatz (2 Stück) |
|
|
| CRISTAL: Verschleißnocken (2 Stück) |
|
|
| CRISTAL: Hebel (2 Stück) |
|
|
| CRISTAL: Scharnier, links |
|
|
| CRISTAL: Scharnier, rechts |
|
|
| CRISTAL: Einsatz für Hebelschraube |
|
|
| EVOLUTION: Friktionssatz (2 Stück) |
|
|
| EVOLUTION: Verschleißnocken (2 Stück) |
|
|
| EVOLUTION: Hebel (2 Stück) |
|
|
| EVOLUTION: Scharniersatz, komplett (2 Stück) |
|
|
