Belüftung Übersicht -> Belüftungsaugen  (für Motoren)

Vetus



Bild Beschreibung Artikelnr. Preis in Euro

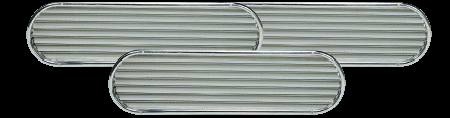

Belüftungsaugen/Lamellengitter für Motoren

Jeder Motor braucht 6,1 m3 Luft pro kW der Stunde (4,5 m3/PS/Stunde). Für eine gute Leistung darf die Geschwindigkeit der angesogenen Luft nicht höher als 3 m/sec. sein. Die Durchlaßöffnungne der VETUS Lüftungsaugen wurden nach diesen Erkenntnissen konstruiert.
Außer Luft für die Verbrennung benötigt jeder Motor, vor allem die größeren ebenfalls Ventilationsluft, um die Strahlungswärme des Motors abzuleiten.
Diese Luftmenge muß ungefähr so groß sein, wie die Luftmenge für die Verbrennung und muß darüber hinaus aber den Maschinenraum wieder verlassen können. Bei der Einrichtung des Motorraumes muß das unbedingt berücksichtigt werden!

Die Typen-Nummern in den Zeichnungen geben die PS-Zahlen an, für die das Lüftungsauge benutzt werden kann. Mit anderen Worten: Wenn z.B. 2 Motoren von je 44 kW (60 PS) vorhanden sind können 2 Augen des Typs 30 (2 x Sb. u. 2 x Bb.)gewählt werden. Die Profile und Gitter sind aus poliertem und eloxiertem Aluminium. Jedes Standard-Lüftungsauge kann mit einem Kunststoff-Dorade-Kasten versehen werden.

Belüftungsauge Typ 20 (ohne Doradekasten)



Doradekasten für Belüftungsauge Typ 20



Belüftungsauge Typ 25 (ohne Doradekasten)




Doradekasten für Belüftungsauge Typ 25


Belüftungsauge Typ 30 (ohne Doradekasten)



Doradekasten für Belüftungsauge Typ 30



Belüftungsauge Typ 40 (ohne Doradekasten)



Doradekasten für Belüftungsauge Typ 40



Belüftungsauge Typ 50 (ohne Doradekasten)



Doradekasten für Belüftungsauge Typ 50



Belüftungsauge Typ 60 (ohne Doradekasten)




Doradekasten für Belüftungsauge Typ 60


Belüftungsauge Typ 70 (ohne Doradekasten)




Doradekasten für Belüftungsauge Typ 70


Belüftungsauge Typ 80 (ohne Doradekasten)




Doradekasten für Belüftungsauge Typ 80


Belüftungsauge Typ 90 (ohne Doradekasten)



Doradekasten für Belüftungsauge Typ 90



Belüftungsauge Typ 100 (ohne Doradekasten)




Doradekasten für Belüftungsauge Typ 100


Belüftungsauge Typ 125 (ohne Doradekasten)




Doradekasten für Belüftungsauge Typ 125




Belüftungsauge Typ 150 (ohne Doradekasten)




Doradekasten für Belüftungsauge Typ 150


Belüftungsaugen/Lamellengitter für Motoren

Jeder Motor braucht 6,1 m3 Luft pro kW der Stunde (4,5 m3/PS/Stunde). Für eine gute Leistung darf die Geschwindigkeit der angesogenen Luft nicht höher als 3 m/sec. sein. Die Durchlaßöffnungne der VETUS Lüftungsaugen wurden nach diesen Erkenntnissen konstruiert.
Außer Luft für die Verbrennung benötigt jeder Motor, vor allem die größeren ebenfalls Ventilationsluft, um die Strahlungswärme des Motors abzuleiten.
Diese Luftmenge muß ungefähr so groß sein, wie die Luftmenge für die Verbrennung und muß darüber hinaus aber den Maschinenraum wieder verlassen können. Bei der Einrichtung des Motorraumes muß das unbedingt berücksichtigt werden!

Die Typen-Nummern in den Zeichnungen geben die PS-Zahlen an, für die das Lüftungsauge benutzt werden kann. Mit anderen Worten: Wenn z.B. 2 Motoren von je 44 kW (60 PS) vorhanden sind können 2 Augen des Typs 30 (2 x Sb. u. 2 x Bb.)gewählt werden. Die Profile und Gitter sind aus poliertem und eloxiertem Aluminium. Jedes Standard-Lüftungsauge kann mit einem Kunststoff-Dorade-Kasten versehen werden.

aus rostfreiem Stahl AISI 316 (ohne Doradekasten)

Belüftungsauge Typ 70

Belüftungsauge Typ 80

Belüftungsauge Typ 90


Belüftungsauge Typ 100


Belüftungsauge Typ125

Belüftungsauge Typ 150

Bild Beschreibung Artikelnr. Preis in Euro

Belüftungsaugen/Lamellengitter für Motoren

Die Typen-Nummern in den Zeichnungen geben die PS-Zahlen an, für die das Lüftungsauge benutzt werden kann. Mit anderen Worten: Wenn z.B. 2 Motoren von je 44 kW (60 PS) vorhanden sind können 2 Augen des Typs 30 (2 x Sb. u. 2 x Bb.)gewählt werden. Die Profile und Gitter sind aus poliertem und eloxiertem Aluminium. Jedes Standard-Lüftungsauge kann mit einem Kunststoff-Dorade-Kasten versehen werden.


Lüftungsgitter SSVL 70
A: 590 mm
B: 570 mm
C: 159 mm
D: 139 mm
E: R 69,5 mm
Lüftungsgitter SSVL 80
A: 660 mm
B: 640 mm
C: 159 mm
D: 139 mm
E: R 69,5 mm
Lüftungsgitter SSVL 90
A: 670 mm
B: 650 mm
C: 172 mm
D: 152 mm
E: R 76 mm

Lüftungsgitter SSVL 100
A: 730 mm
B: 710 mm
C: 172 mm
D: 152 mm
E: R 76 mm

Lüftungsgitter SSVL 125
A: 750 mm
B: 730 mm
C: 198 mm
D: 178 mm
E: R 89 mm

Lüftungsgitter SSVL 150
A: 890 mm
B: 870 mm
C: 198 mm
D: 178 mm
E: R 89 mm

Sonstige Belüftungsaugen

Bild Beschreibung Artikelnr. Preis in Euro



Belüftungsauge/Belüftungsgitter rund

Ansaugventilator mit drehbarem Anschluss

Dieses Belüftungsauge ist passend für bis zu 16 PS Motoren. Für ein 60PS Maschine würde man 4 Belüftungsaugen brauchen. Optimaler Weise 2 STB- und 2 BB-seitig. Das Belüftungsauge ist aus Edelstahl und hat einen gebogenen Anschluss der als Wasserdichte Doradebox dient. Luftdurchlass ca. 0,66 dm2.

Der passende Schlauch ist als Zubehör erhältlich.
