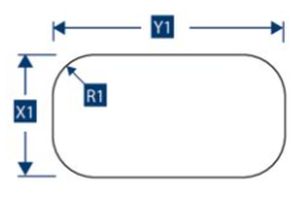

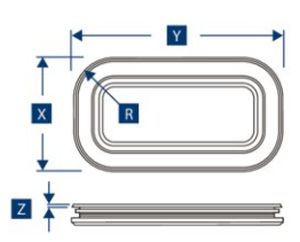

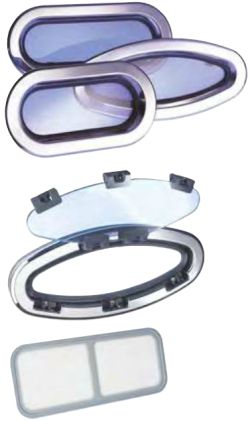

LEWMAR  Serie "Standard"

Fenster zum Öffnen

Auf Segelschiffen weltweit verbreitetste Bullaugenserie

Scharniere mit integrierter Kupplung sowie schnell und sicher zu bedienende Klinken

Lieferumfang:
Verkleidungsgegenflasch aus weissem ABS
Montageschrauben
Moskitonetz
Rauchglasscheibe

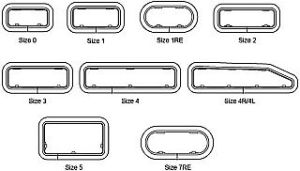

Modell 0

Außenmaß: 176 x 323 Radius 62Ausschnittmaß:156 x 303 Radius 52Glasstärke: 8mm

Modell 1

Außenmaß: 191 x 367 Radius 62Ausschnittmaß:171 x 347 Radius 52Glasstärke: 8mm

Modell 1RE

Außenmaß: 191 x 367 Radius 95Ausschnittmaß:171 x 347 Radius 85,5 Glasstärke: 8mm

Modell 2

Außenmaß: 176 x 425 Radius 62 Ausschnittmaß:156 x 405 Radius 52Glasstärke: 8mm

Modell 3

Außenmaß: 191 x 449 Radius 62Ausschnittmaß:171 x 429 Radius 52Glasstärke: 10mm

Modell 4

Außenmaß: 191 x 646 Radius 62Ausschnittmaß:171 x 627 Radius 52Glasstärke: 8mm

Modell 4R

Außenmaß: 195 x 708 Radius 62Ausschnittmaß:175 x 688 Radius 52 Glasstärke: 8mm

Modell 4L

Außenmaß: 195 x 708 Radius 62Ausschnittmaß:175 x 688 Radius 52 Glasstärke: 8mm

Modell 5

Außenmaß: 264 x 449 Radius 62Ausschnittmaß:244 x 429 Radius 52 Glasstärke: 10mm

Modell 7RE

Außenmaß: 191 x 425 Radius 95,5 Ausschnittmaß:171 x 405 Radius 85,5 Glasstärke: 8mm

LEWMAR  Serie "Standard"

Fenster fest

LEWMAR Bullaugen aus Edelstahl

mit Kupplungsscharnieren und schnell zu betätigenden Klinken

Moderner und klarer Look; Scharniere und Schlösser weder von innen noch von außen sichtbar

Lieferumfang:
verchromter Ring
Stiftschrauben M5x20 (für Schottwandstärken von
17-21mm)
abnehmbares Moskitonetz

Modell 8

Außenmaß: 196 x 452Ausschnittmaß:176 x 432
Glasstärke: 10mm
Einbaudicke: max. 30mm; min. 9mm

Modell 1RE

Außenmaß: 191 x 367Ausschnittmaß: 171 x 347
Glasstärke: 10mm
Einbaudicke: max. 30mm; min. 9mm

Model 1

Außenmaß: 191 x 367Ausschnittmaß: 171 x 347
Glasstärke: 10mm
Einbaudicke: max. 30mm; min. 9mm

Modell 7RE

Außenmaß: 191 x 425Ausschnittmaß: 171 x 405
Glasstärke: 10mm
Einbaudicke: max. 30mm; min. 9mm

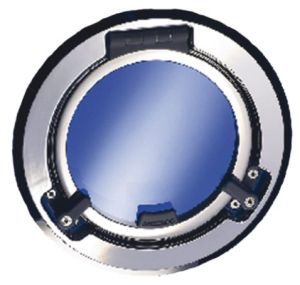

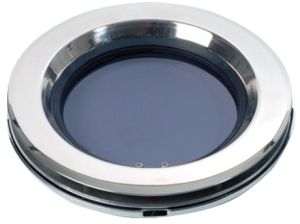

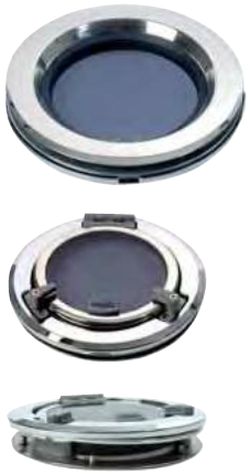

LEWMAR Bullaugen aus Edelstahl

Rund

Für Rumpfstärken von 8-24mm

Lieferumfang:
Verkleidungsgegenflansch aus verchromtem ABS
Montageschrauben
Rauchglasscheibe

Montage erfolgt mit Hilfe eines Ringes mit Bohrungen

180 Grad-Öffnung

Außenmaß: 250

Ausschnittmaß: 230

Scheibe: 160mm

Außenmaß: 296

Ausschnittmaß: 250

Scheibe: 200mm

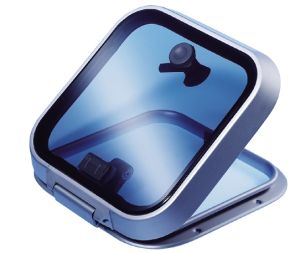

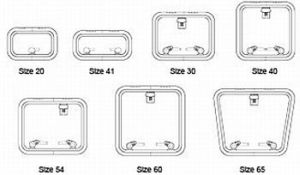

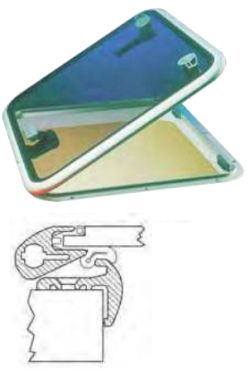

LEWMAR Serie "Low Profile"

Low Profile-Luken zeichnen sich durch ein elegantes Aussehen und Styling aus.

Deckvorsprung lediglich 25mm

Ausladung Einbauflansch: 15mm

Modell 00

Außenmaß: 281 x 281 Radius 72,5Ausschnittmaß: 211 x 211 Radius 42,5 Glasstärke: 8mmSelbstarretierend

Modell 03

Außenmaß: 246 x 301 Radius 72,5Ausschnittmaß: 176 x 231 Radius 42,5 Glasstärke: 8mmSelbstarretierend

Modell 10

Außenmaß: 330 x 330 Radius 72,5 Ausschnittmaß:260 x 260 Radius 42,5 Glasstärke: 8mmSelbstarretierend

Modell 20

Außenmaß: 272 x 417 Radius 72,5 Ausschnittmaß:202 x 347 Radius 42,5 Glasstärke: 8mmSelbstarretierend

Modell 30

Außenmaß: 397 x 527 Radius 72,5 Ausschnittmaß:327 x 457 Radius 42,5 Glasstärke: 8mmSelbstarretierend

Modell 40

Außenmaß: 491 x 491 Radius 72,5 Ausschnittmaß:421 x 421 Radius 42,5 Glasstärke: 8mmSelbstarretierend

Modell 41

Außenmaß: 246 x 491 Radius 72,5Ausschnittmaß:176 x 421 Radius 42,5 Glasstärke: 8mmSelbstarretierend

Modell 44

Außenmaß: 512 x 512 Radius 72,5 Ausschnittmaß:442 x 442 Radius 42,5 Glasstärke: 8mmSelbstarretierend

Modell 50

Außenmaß: 447 x 577 Radius 72,5 Ausschnittmaß:377 x 507 Radius 42,5 Glasstärke: 8mm
Selbstarretierend

Modell 54

Außenmaß: 462 x 577 Radius 72,5 Ausschnittmaß:392 x 507 Radius 42,5 Glasstärke: 8mmSelbstarretierend

Modell 60

Außenmaß: 577 x 577 Radius 72,5 Ausschnittmaß:507 x 507 Radius 42,5 Glasstärke: 10mmSelbstarretierend

Modell 65

Außenmaß: 560 x 560-675 Radius 72,5 Ausschnittmaß:405 x 523,8 x 402,6 Radius 42,5
Glasstärke:10mm
Selbstarretierend

Modell 18

Außenmaß: Durchmesser 490Ausschnittmaß: Durchmesser 420Glasstärke: 8mm

Modell 22

Außenmaß: Durchmesser 588Ausschnittmaß: Durchmesser 518Glasstärke: 10mm

Modell 51

Außenmaß: 488 x 588 Radius 72,5 Ausschnittmaß:378 x 518 Radius 42,5
Glasstärke:10mm
Selbstarretierend

Modell 64

Außenmaß: 500 x 600 Radius 72,5 Ausschnittmaß:430 x 530 Radius 42,5
Glasstärke:8mm
Selbstarretierend

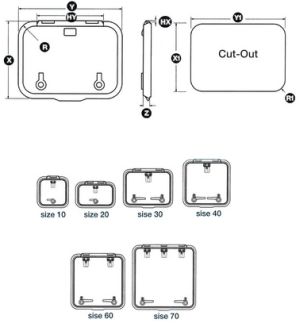

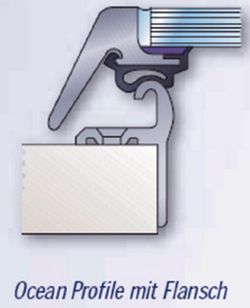

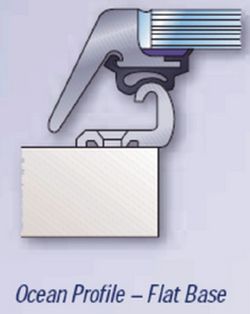

LEWMAR Serie "Ocean"

Klassische Linie und besonders solide;
Seit Jahren die erste Wahl bei tausenden von Booten in der ganzen Welt

Modell 10

Außenmaß: 324 x 324 Radius 75Ausschnittmaß: 255 x 255 Radius 40Glasstärke: 10mm

mit Flansch 25mm(1in)

Modell 20

Außenmaß: 266 x 411 Radius 69Ausschnittmaß: 197 x 342 Radius 34Glasstärke: 10mm

mit Flansch 25mm(1in)

Modell 30

Außenmaß: 391 x 521 Radius 75Ausschnittmaß: 332 x 452 Radius 40Glasstärke: 10mm

mit Flansch 25mm(1in)

Modell 40

Außenmaß: 485 x 485 Radius 75Ausschnittmaß: 416 x 416 Radius 40Glasstärke: 10mm

mit Flansch 25mm(1in)

Modell 44

Außenmaß: 509 x 509 Radius 76Ausschnittmaß: 437 x 437 Radius 40 Glasstärke: 12mm

mit Flansch 25mm(1in)

Modell 50

Außenmaß: 444 x 574 Radius 76Ausschnittmaß: 372 x 502 Radius 40 Glasstärke: 12mm

mit Flansch 25mm(1in)

Modell 60

Außenmaß: 574 x 574 Radius 76Ausschnittmaß: 502 x 502 Radius 40Glasstärke: 12mm

mit Flansch 25mm(1in)

Modell 70

Außenmaß: 694 x 694 Radius 76Ausschnittmaß: 622 x 622 Radius 40Glasstärke: 12mm

mit Flansch 25mm

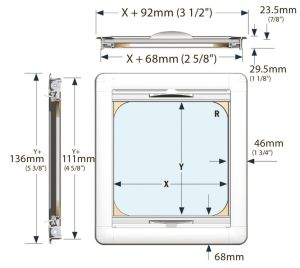

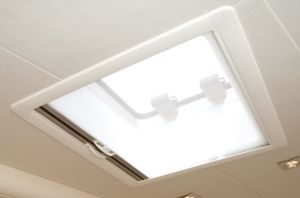

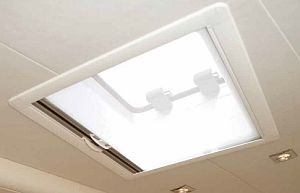

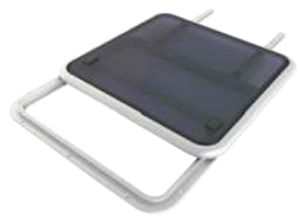

Surfaced SkyScreen

Wird auf der Innenverkleidung der Kabine montiert
100% lichtundurchlässiges Rollo und Mückennetz
kompaktes Kunststoffgehäuse mit abgerundeten Ecken
Farbe Rahmen: schmutzig weiß (RAL 9010)

Für Lewmar-Luken Serie "Low Profile"
und "Flush-Hatch"

Für runde Lewmar-Luke "Flush-Hatch" Modell 22

Skyscreen Oceanair

100% lichtundurchlässiges Rollo und Mückennetz in einem
dreischichtiges Gewebe, hält Großteil der Wärme draußen, wasserdicht
UV-beständig

Für Serie "Low Profile"

SkyScreen Pleated

leicht zu installieren auf der Innenoberfläche der Kabine; dunkel plissiertes Gewebe und plissiertes Fliegengitter, beide eingefügt in einen sehr dünnen Aluminiumrahmen

Farbe: weiß (RAL 9016)

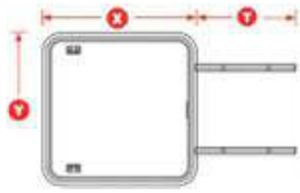

Innere Schnittmaße (x/y)
in mm: 260x260

Für Lewmar "Low Profile" Modell 10

Innere Schnittmaße (x/y)
in mm: 347x203

Für Lewmar "Low Profile" Modell 20

Innere Schnittmaße (x/y)
in mm: 442x442

Für Lewmar "Low Profile" Modell 44

Innere Schnittmaße (x/y)
in mm: 507x507

Für Lewmar "Low Profile" Modell 30 und 60

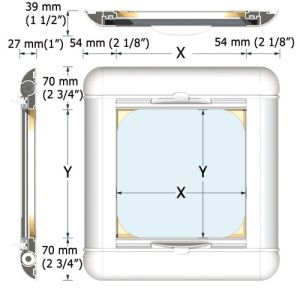

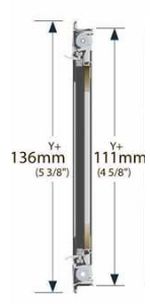

Recessed SkyScreen

für die Einbaumontage auf einer Ebene mit der Kabineninnenverkleidung
100% lichtundurchlässiges Rollo und Mückennetz in Alugehäuse mit Polyesterpulverbeschichtung

Farbe Rahmen: weiß (RAL 9016)

Für Serie "Low Profile"

Innere Schnittmaße (x/y)
in mm: 260x260

Für Lewmar "Low Profile" Modell 10

Innere Schnittmaße (x/y)
in mm: 347x203

Für Lewmar "Low Profile" Modell 20

Innere Schnittmaße (x/y)
in mm: 421x421

Für Lewmar "Low Profile" Modell 40

Innere Schnittmaße (x/y)
in mm: 442x442

Für Lewmar "Low Profile" Modell 44

Innere Schnittmaße (x/y)
in mm: 507x507

Für Lewmar "Low Profile" Modell 60

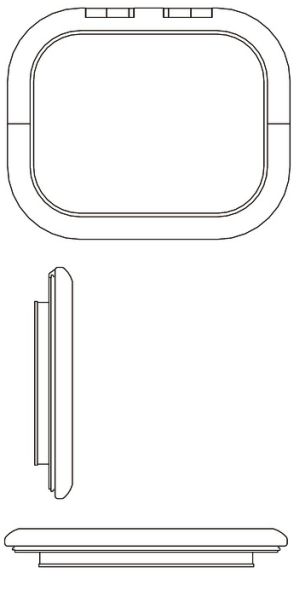

LEWMAR Verkleidungsgegenflansch und Moskitonetz

Farbe: weiß

Für Serie "Low Profile" und "Ocean"

in der Farbe elfenbein auf Anfrage

Für Lukenmaß 00 (für Serie Low Profile)

Für Lukenmaß 18 (für Serie Low Profile)

Für Lukenmaß 20 (für Serie Low Profile)

Für Lukenmaß 20 (für Serie Ocean)

Für Lukenmaß 22 (für Serie Low Profile)

Für Lukenmaß 30

Für Lukenmaß 40

Für Lukenmaß 44

Für Lukenmaß 54

Für Lukenmaß 60

Für Lukenmaß 70

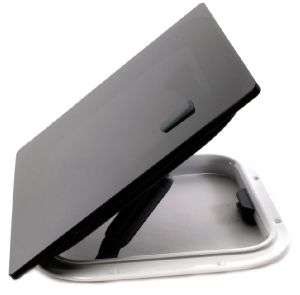

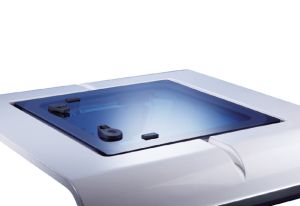

LEWMAR Serie FLUSH HATCH
(Quadratische Luken)

Einbau ohne Decküberstand in dafür konzipierte Aussparungen; vermeidet gefährliche Überstände und macht die volle Deckfläche nutzbar

Kein sichtbarer Rahmen
Struktur aus lackiertem eloxiertem Aluminium
Lukenhalter bis max. 90 Grad in jeder Position arretierbar
Als Notausstieg verwendbare Modelle mit Außenverschlusshebel

Kombinierbar mit Moskitonetzen, Verkleidungsgegenringen und Rahmen von Lewmar

Modell 10

Außenmaß: 330 x 330
Ausschnittmaß: 260 x 260
Glasstärke: 10mm
Ausladung für den Einbau: 31mm

39910012

Außenmaß: 512 x 512
Ausschnittmaß: 442 x 442
Glasstärke: 10mm
Ausladung für den Einbau: 31mm

39944012

Außenmaß: 577 x 577
Ausschnittmaß: 507 x 507
Glasstärke: 10mm
Ausladung für den Einbau: 31mm

Außenmaß: 697 x 697
Ausschnittmaß: 627 x 627
Glasstärke: 12mm
Ausladung für den Einbau: 32-34mm

Flansch zum Sammeln von Wasser für die vorgenannte Serie FLUSH HATCH
(Quadratische Luken)

Aus Glasfaser/weißem Gelcoat

Ermöglicht nahtlose Montage ohne Änderungen

Halterungen für Abwasserrohre vorgesehen

Können an Teak-Decks angepasst werden

Tiefe in mm: 35

Walzenstärke: 4

Modell 10

Außenmaß: 450 x 450
Ausschnittmaß: 355 x 350

Modell 44

Außenmaß: 630 x 630
Ausschnittmaß: 535 x 530

Modell 60

Außenmaß: 700 x 700
Ausschnittmaß: 600 x 595

LEWMAR Serie "Flush Hatch"
(Runde Luken)

Einbau ohne Decküberstand in dafür konzipierte Aussparungen; vermeidet gefährliche Überstände und macht die volle Deckfläche nutzbar

Kein sichtbarer Rahmen
Struktur aus lackiertem eloxiertem Aluminium
Lukenhalter bis max. 90 Grad in jeder Position arretierbar
Als Notausstieg verwendbare Modelle mit Außenverschlusshebel

Rahmen, Moskitonetze und Gegenflansche sind mit der runden FLUSH HATCH Serie nicht kombinierbar

Modell 18

Außenmaß: 490
Ausschnittmaß: 420
Glasstärke: 10mm
Ausladung für den Einbau: 31mm

Modell 22

Außenmaß: 590
Ausschnittmaß: 518
Glasstärke: 10mm
Ausladung für den Einbau: 31mm

Modell 27

Außenmaß: 690
Ausschnittmaß: 619
Glasstärke: 10mm
Ausladung für den Einbau: 31mm

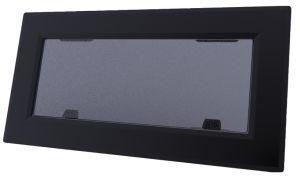

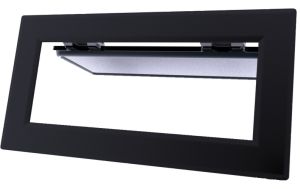

LEWMAR Bullaugen
Serie "Mitred"

neues Gummiprofil, das designerischen und modernen Anforderungen entspricht

Scharniere mit integrierter Kupplung und rasch und sicher schließendem Schnappverschluss

Rahmen: Eloxal und schwarze Pulverbeschichtung

Für Montage auf Ggk, Plexiglas und Sekuritglas

Modell 0

Außenmaß: 175 x 322
Ausschnittmaß: 156 x 303
Acrylstärke: 12mm

Modell 1

Außenmaß: 190 x 366
Ausschnittmaß: 171 x 347
Acrylstärke: 12mm

Modell 3

Außenmaß: 190 x 448
Ausschnittmaß: 171 x 329
Acrylstärke: 12mm

Modell 4

Außenmaß: 190 x 645
Ausschnittmaß: 171 x 626
Acrylstärke: 12mm

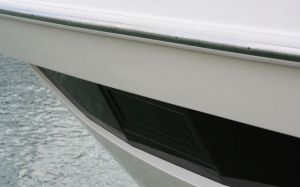

Bündig montierte Bullaugen von Lewmar

Ein neues Gummiprofil für Bullaugen, das designerischen und modernen Anforderungen entspricht. Scharniere mit integrierter Kupplung und rasch und sicher schließendem Schnappverschluss. Der Rahmen aus Eloxal mit matt schwarzer Pulverbeschichtung eignet sich für die Montage auf GfK, Plexiglas und Sekuritglas. Einfache und schnelle Montage, die auch allein durchgeführt werden kann. Der Außenrahmen (mit Gewinde) wird durch Stehbolzen mit der internen Gegenflansch verbunden.
