Antriebssysteme → Propellerwellenlager von Vetus

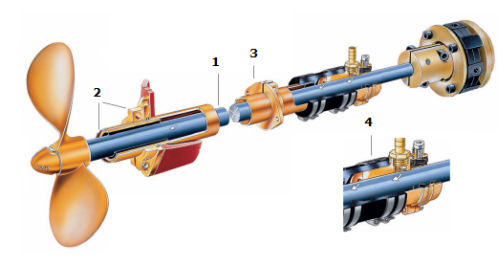

VETUS hat eine Schraubenwellen-Anlage entwickelt, die auf einfachste Weise eingebaut werden kann: die ganze Dreh- Fräs- und Gewindeschneide-Arbeit wurde schon von VETUS erledigt. Ausserdem ist dieses Wellensystem umweltfreundlich: die Schmierung wird durch das Außenwasser versorgt, wobei kein Fett oder Öl hinzukommt. Das Stevenrohr ist mit einer zweifachen Wellenabdichtung versehen, ohne Verwendung von Stopfbuchse, Dichtung und Überwurfmutter. Diese Schraubenwellen werden serienmäßig mit einer Hutmutter und einer integrierten Zinkanode geliefert. Und, auch sehr wichtig: sie haben einen besonders attraktiven Preis!

MATERIAL DER VETUS SCHRAUBENWELLEN Alle VETUS Schraubenwellen werden aus rostfreiem Stahl des Typs “duplex1-4462” gefertigt. Dieses “duplex 1-4462”-Material besitzt eine viel größere Korrosionsbeständigkeit als, z.B. nichtrostender Stahl, der Type AISI 316 und Aquamet 17 oder 22. Obendrein hat “duplex 1-4462” eine ca. 30% höhere Zugfestigkeit und eine 40% größere Härte als das AISI 316-Material. Gerade dieser hohe Härtegrad verleiht dem “duplex1-4462” seine ausgezeichneten Laufeigenschaften in den (Gummi)-Lagern. Abhängig von Länge, Durchmesser und Drehzahl der Propeller- Welle müssen 1, 2 oder 3 Gummilager verwendet werden.

Bild Beschreibung Artikelnr. Preis in Euro

SCHRAUBENWELLEN AUS REMANIT 4462

Die aus “duplex rostfreiem Stahl 1-4462” gefertigtenVETUS Schraubenwellen sind an einer Seite serienmäßig mit einem Konus, einer Keilnut, einem dazugehörigen Keil und einer Hutmutter mit integrierter Zinkanode und Sicherungsring ausgestattet. Die andere Seite der Welle kann nach Maß abgesägt werden. E: 8 mm, F: 3 mm
Edelstahl-Welle mit Hutmutter und Zinkanode,
Länge 1000 mm

Preise für Länge 1000 mm!
Die Preise für die Längen 1500 mm, 2000 mm und 2500 mm erhalten Sie auf Anfrage.


Ø 25 mm,


Ø 30 mm

2. SCHRAUBENWELLEN-ANLAGE MIT DOPPELTER LIPPENDICHTUNG

Das bronzene Stevenrohr ist an der Rückseite mit einem Gummilager und einem Montageflansch ausgestattet. Die Schlitze im Rohr vereinfachen den Ersatz des Gummi-Außenlagers.
Bronze Stevenrohr und Gummilager,

Preise für weitere Längen erhalten Sie auf Anfrage.


Länge 500 mm Ø 25 mm


Länge 1000 mm Ø 25 mm


Länge 500 mm Ø 30 mm,


Länge 1000 mm Ø 30 mm, kleine Motoren

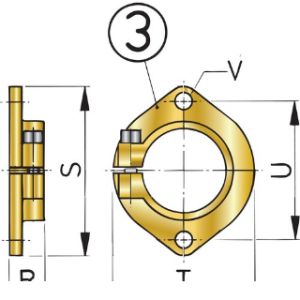

3. Montageflansch für das Stevenrohr

Diese wassergeschmierte Schraubenwellen-Anlage ist auf Wunsch einfach mit einem Extra-Gummilager im Rohr auszustatten, so dass auch Schraubenwellen mit größerer Länge und/ oder für eine hohe Wellendrehzahl verwendet werden können.


Montageflansch (innen) für Stevenrohr Ø 25 mm
R: 18 mm
S: 86 mm
T:72 mm
U:70 mm
V: Ø 8,5 mm


Montageflansch (innen) für Stevenrohr Ø 30 mm
R: 18 mm
S: 90 mm
T:78 mm
U:74 mm
V: Ø 8,5 mm


Montageflansch (innen) für Stevenrohr Ø 35 mm
R: 23 mm
S: 112 mm
T: 97 mm
U: 92 mm
V: Ø 10,5 mm

Montageflansch (innen) für Stevenrohr Ø 40 mm
R: 23 mm
S: 116 mm
T: 101 mm
U: 96 mm
V: Ø 10,5 mm

Montageflansch (innen) für Stevenrohr Ø 45 mm
R: 28 mm
S: 132 mm
T: 118 mm
U: 108 mm
V: Ø 13 mm

Montageflansch (innen) für Stevenrohr Ø 50 mm
R: 28 mm
S: 138 mm
T: 125 mm
U: 114 mm
V: Ø 13 mm

4. Freihängendes Lager

Freihängendes Innenlager mit zweifacher Lippendichtung. Als Ersatz für flexible Innenlager mit konventioneller Stopfbuchsenabdichtung sind flexible Innenlager für ø 25 und ø 30 mm Propellerwellen mit zweifacher Lippenabdichtung lieferbar. Ein Wassereinlass G3/8 muss extra bestellt werden.



Freihängendes Lager Ø 25 mm, mit doppelter Lippendichtung


Freihängendes Lager Ø 30 mm, mit doppelter Lippendichtung

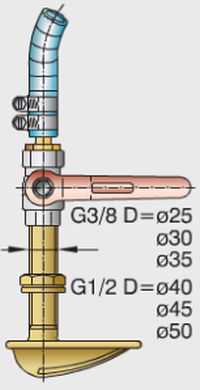

Wassereinlass-Set

Die Wasserzufuhr für die Schmierung dieser Schraubenwellen-Anlage kann auf zwei Arten geschehen: 1. durch einen extra anzubringenden Wassereinlass; 2. in dem man ein wenig Außenkühlwasser dem Hauptmotor abzweigt.
Wassereinlass-Set für Wellen Ø 25 - 35mm

Vetus Kit Wasserschmierung für Wellenanlage

Die Wasserzufuhr für die Schmierung dieser Schraubenwellen-Anlage kann auf zwei Arten geschehen:
1. Mit einer Wasserschaufel G 3/8, mit Kugelhahn, Schlauchtülle, 1 Meter Wasserschlauch und Schlauchschellen, oder
2. In dem man ein wenig Außenkühlwasser von Hauptmotor abzweigt.
Für die zweite Variante bieten wir das ZWBKIT an.Mit diesem Bausatz haben Sie alles, was Sie zur Wassergeschmierung Ihrer Wellenanlage benötigen, indem Sie Wasser aus dem Rohwasserkreislauf des Hauptmotors verwenden.


Der Satz besteht aus einem T-Stück (18 -10 -18 mm), 3 Meter Ø 10 mm Schlauch (DWHOSE10A) und 4 Schlauchschellen.

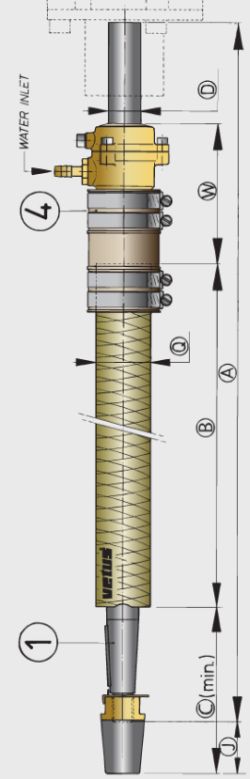

SCHRAUBENWELLENANLAGEN MIT STEVENROHREN AUS STAHL ODER G.F.K.

Bild Beschreibung Artikelnr. Preis in Euro

Stevenrohre

aus Stahl oder GFK (Polyster), für Wellen mit 25 oder 30 mm Durchmesser. Die optionale doppelte Wellenabdichtung (wie oben beschrieben) passt auch auf diese Stevenrohe aus GFK. Diese Stevenrohre, die bereits mit einem Gummilager bestückt werden, müssen direkt in den Bootsrumpf einlaminiert werden. Die Welle wird serienmäßig mit einer stromlinien-förmigen Hutmutter mit integrierter Zinkanode versehen.

Preise für weitere Längen erhalten Sie auf Anfrage.


Polyester Stevenrohr L= 500 mm
mit Gummilager Ø 25 mm


Polyester Stevenrohr L= 1000 mm
mit Gummilager Ø 25 mm


Polyester Stevenrohr L= 500 mm
mit Gummilager Ø 30 mm


Polyester Stevenrohr L= 1000 mm
mit Gummilager Ø 30 mm

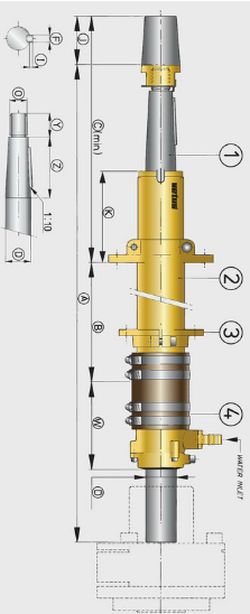

SCHRAUBENWELLENEINLAGEN FÜR GROSSE MOTOREN (MASSGEFERTIGT) MIT DOPPELTER ABDICHTUNG FÜR WELLEN MIT Ø 35, 40, 45 ODER 50 MM. FÜR STAHL, GFK UND HOLZSCHIFFE

Bild Beschreibung Artikelnr. Preis in Euro



1. SCHRAUBENWELLEN AUS REMANIT 4462

Die aus “duplex rostfreiem Stahl 1-4462” gefertigtenVETUS Schraubenwellen sind an einer Seite serienmäßig mit einem Konus, einer Keilnut, einem dazugehörigen Keil und einer Hutmutter mit integrierter Zinkanode und Sicherungsring ausgestattet. Die andere Seite der Welle kann nach Maß abgesägt werden.
Edelstahl-Welle mit Hutmutter und Zinkanode,
Länge 1000 mm

Preise für Länge 1000mm! Die Preise für die Längen 1500mm, 2000mm und 2500mm erhalten Sie auf Anfrage.
Abhängig von Länge, Durchmesser und Drehzahl müssen 1, 2 oder 3 Gummilager verwendet werden.

Maße in mm.


Ø 35 mm,
F: 10,
I:3,
O: M24x2,
Y: 35, Z: 85


Ø 40 mm
F: 10,
I:3,
O: M24x2,
Y: 35, Z: 85


Ø 45 mm
F: 14,
I:3,5;
O: M30x2,
Y: 40, Z: 105


Ø 50 mm
F: 14,
I:3,5,
O: M36x2,
Y: 45,
Z: 115

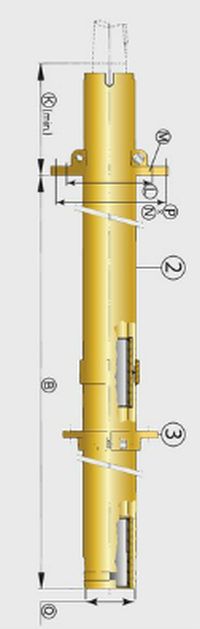

2. Bronzenes Stevenrohr mit einem Gummilager (hinten)

Stevenrohr,
Bronze und Gummilager,
Länge 1000 mm
Ø 35 mm,
B: nach Maß,
G: Ø56,
K: 117,
L: 110,
M: Ø 10,5;
N: 132,
P: 76,
Q: Ø 57,
R: 23,
S: 112,
T: 100,
U: 92,
V: Ø 10,5
Maße in mm.

2. Bronzenes Stevenrohr mit einem Gummilager (hinten)

Stevenrohr,
Bronze und Gummilager,
Länge 1000 mm
Ø 40 mm,
B: nach Maß,
G: Ø61,
K: 133,
L: 116,
M: Ø 10,5;
N: 138,
P: 82,
Q: Ø 62,
R: 23,
S: 116,
T: 104,
U: 96,
V: Ø 10,5
Maße in mm.

2. Bronzenes Stevenrohr mit einem Gummilager (hinten)

Stevenrohr,
Bronze und Gummilager,
Länge 1000 mm
Ø 45 mm,
B: nach Maß,
G: Ø 71,
K: 145,
L: 150,
M: Ø 13;
N: 180,
P: 93,
Q: Ø 72,
R: 28,
S: 132,
T: 122,
U: 108,
V: Ø 13
Maße in mm.

2. Bronzenes Stevenrohr mit einem Gummilager (hinten)

Stevenrohr, Bronze und Gummilager,
Länge 1000 mm
Ø 50 mm,
B: nach Maß,
G: Ø 76,
K: 162,
L: 165,
M: Ø 15;
N: 180,
P: 99,
Q: Ø 77,
R: 28,
S: 138,
T: 128,
U: 114,
V: Ø 13

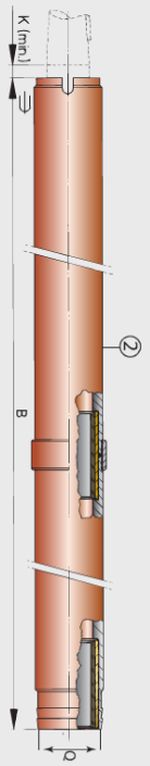

2. Bronzenes Stevenrohr mit zwei Gummilagern (vorn und hinten)


Zweites Lager für Stevenrohr Ø 35 mm


Zweites Lager für Stevenrohr Ø 40 mm


Zweites Lager für Stevenrohr Ø 45 mm


Zweites Lager für Stevenrohr Ø 50 mm

2. Stevenrohr aus Bronze mit drei Gummilagern (vorn, hinten und
in der Mitte)

Bei Bestellung die Abmessungen A,B, D angeben. Die Schlitze im Rohr vereinfachen den Ersatz des Gummi- Außenlagers.


Drittes Lager für Stevenrohr Ø 35 mm


Drittes Lager für Stevenrohr Ø 40 mm


Drittes Lager für Stevenrohr Ø 45 mm


Drittes Lager für Stevenrohr Ø 50 mm



4. FREIHÄNGENDES INNENLAGER

Das VETUS (freihängende) Innenlager dieses Systems hat eine zweifache Lippendichtung als doppelte Sicherheit gegen Wasserleckage.
Freihängendes Lager, mit doppelter Lippendichtung.

Maße in mm.


Ø 35 mm
W: 112, X: 145


Ø 40 mm
W: 114, X: 150


Ø 45 mm
W: 129, X: 165


Ø 50 mm
W: 129, X: 165


Ø 60 mm
W: 129, X: 168

Wassereinlass-Set

Die Wasserzufuhr für die Schmierung dieser Schraubenwellen-Anlage kann auf zwei Arten geschehen: 1. durch einen extra anzubringenden Wassereinlass; 2. in dem man ein wenig Außenkühlwasser dem Hauptmotor abzweigt.
Wassereinlass-Set für Wellen Ø 25 - 35mm

SCHRAUBENWELLENEINLAGEN FÜR GROSSE MOTOREN (MASSGEFERTIGT) MIT DOPPELTER ABDICHTUNG FÜR WELLEN MIT Ø 25, 30, 35, 40, 45 ODER 50 MM

Bild Beschreibung Artikelnr. Preis in Euro











Stahl-Stevenrohr mit einem Gummilager (hinten).

Stevenrohr, Stahl und Gummilager,
Länge 1000 mm

Preise für Länge 1000mm! Die Preise für die Längen 1500mm, 2000mm und 2500mm erhalten Sie auf Anfrage.
Abhängig von Länge, Durchmesser und Drehzahl der Welle müssen 1, 2 oder 3 Gummilager verwendet werden.

Maße in mm.


Ø 25 mm,
C: 127,
J: 40,
W: 112;
G: Ø 43;
K: 8;
Q Ø51


Ø 30 mm,
C: 172,
J: 57,
W: 112;
G: Ø 49;
K: 10;
Q Ø54


Ø 35 mm,
C: 184,
J: 54,
W: 112;
G: Ø 56;
K: 10; Q Ø60


Ø 40 mm.
C: 206,
J: 64,
W: 114;
G: Ø 61;
K: 12;
Q Ø 63,5


Ø 45 mm,
C: 226,
J: 69,
W: 129,
G: Ø 71;
K: 12;
Q Ø 70


Ø 50 mm,
C: 254,
J: 79,
W: 129;
G: Ø 76;
K: 15;
Q Ø 76

Stahl-Stevenrohr mit zwei Gummilagern (vorn und hinten).



Abhängig von Länge, Durchmesser und Drehzahl der Welle müssen 1, 2 oder 3 Gummilager verwendet werden.


Zweites Lager für Stevenrohr Ø 25 mm


Zweites Lager für Stevenrohr Ø 30 mm


Zweites Lager für Stevenrohr Ø 35 mm


Zweites Lager für Stevenrohr Ø 40 mm


Zweites Lager für Stevenrohr Ø 45 mm


Zweites Lager für Stevenrohr Ø 50 mm

Stevenrohr aus Stahlrohr mit drei Gummilagern (vorn, hinten und in der Mitte).



Bei Bestellung die Abmessungen A, B, D angeben.Abhängig von Länge, Durchmesser und Drehzahl der Welle müssen 1, 2 oder 3 Gummilager verwendet werden.


Drittes Lager für Stevenrohr Ø 25 mm


Drittes Lager für Stevenrohr Ø 30 mm


Drittes Lager für Stevenrohr Ø 35 mm


Drittes Lager für Stevenrohr Ø 40 mm


Drittes Lager für Stevenrohr Ø 45 mm


Drittes Lager für Stevenrohr Ø 50 mm

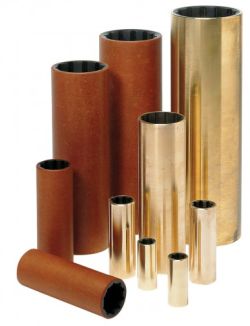

VETUS GUMMILAGER (MIT AUSSENBUCHSEN AUS MESSING ODER PHENOLHARZ)

Bild Beschreibung Artikelnr. Preis in Euro



Die VETUS Gummilager

für Wellendurchmesser von Ø 20 mm bis Ø 100 mm sind ebenfalls lieferbar mit einem Außenmantel aus verstärktem Phenolharz, der auf der Innenseite mit einer Gummiführung ausgestattet ist. Gummilager mit Mantel aus Phenolharz sind leichter im Gewicht, korrodieren nicht und können sehr leicht gewechselt werden. Ideal in Verbindung mit Aluminium-Booten.


Für Wellendurchmesser in mm und Aussenlagerdurchmesser
in Zoll.


Für Welle Ø 20 mm,
Außenmaß Ø 1 1/4",
Länge 76 mm,
mit Messingmantel

Für Welle Ø 22 mm,
Außenmaß Ø 1 1/4",
Länge 76 mm,
mit Messingmantel


Für Welle Ø 25 mm,
Außenmaß Ø 11/2",
Länge 100 mm,
mit Messingmantel


Für Welle Ø 30 mm,
Außenmaß Ø 13/4",
Länge 120 mm,
mit Messingmantel


Für Welle Ø 35 mm,
Außenmaß Ø 17/8",
Länge 140 mm,
mit Messingmantel


Für Welle Ø 40 mm,
Außenmaß Ø 21/8",
Länge 160 mm,
mit Messingmantel


Für Welle Ø 45 mm,
Außenmaß Ø 23/8",
Länge 180 mm,
mit Messingmantel


Für Welle Ø 50 mm,
Außenmaß Ø 25/8",
Länge 200 mm,
mit Messingmantel


Für Welle Ø 60 mm,
Außenmaß Ø 3",
Länge 240 mm,
mit Messingmantel


Für Welle Ø 70 mm,
Außenmaß Ø 31/2",
Länge 300 mm,
mit Messingmantel


Für Welle Ø 80 mm,
Außenmaß Ø 4",
Länge 320 mm,
mit Messingmantel


Für Welle Ø 25 mm,
Außenmaß Ø 11/2",
Länge 100 mm,
mit Kunststoff-Mantel


Für Welle Ø 30 mm,
Außenmaß Ø 13/4",
Länge 120 mm,
mit Kunststoff-Mantel


Für Welle Ø 35 mm,
Außenmaß Ø 17/8",
Länge 140 mm,
mit Kunststoff-Mantel


Für Welle Ø 40 mm,
Außenmaß Ø 21/8",
Länge 160 mm,
mit Kunststoff-Mantel.


Für Welle Ø 45 mm,
Außenmaß Ø 23/8",
Länge 180 mm,
mit Kunststoff-Mantel


Für Welle Ø 50 mm,
Außenmaß Ø 25/8",
Länge 200 mm,
mit Kunststoff-Mantel


Für Welle Ø 60 mm,
Außenmaß Ø 31/4",
Länge 240 mm,
mit Kunststoff-Mantel


Für Welle Ø 70 mm,
Außenmaß Ø 31/2",
Länge 300 mm,
mit Kunststoff-Mantel


Für Welle Ø 80 mm,
Außenmaß Ø 4",
Länge 320 mm,
mit Kunststoff-Mantel


Für Welle Ø 25 mm,
Außenmaß Ø 40 mm,
Länge 100 mm,
mit Messingmantel


Für Welle Ø 30 mm,
Außenmaß Ø 45 mm,
Länge 120 mm,
mit Messingmantel


Für Welle Ø 35 mm,
Außenmaß Ø 50 mm,
Länge 140 mm,
mit Messingmantel


Für Welle Ø 40 mm,
Außenmaß Ø 55 mm,
Länge 160 mm,
mit Messingmantel


Für Welle Ø 45 mm,
Außenmaß Ø 65 mm,
Länge 180 mm,
mit Messingmantel


Für Welle Ø 50 mm,
Außenmaß Ø 70 mm,
Länge 200 mm,
mit Messingmantel


Für Welle Ø 60 mm,
Außenmaß Ø 80 mm,
Länge 240 mm,
mit Messingmantel


Für Welle Ø 70 mm,
Außenmaß Ø 90 mm,
Länge 280 mm,
mit Messingmantel


Für Welle Ø 80 mm,
Außenmaß Ø 100 mm,
Länge 320 mm,
mit Messingmantel


Für Welle Ø 90 mm,
Außenmaß Ø 110 mm,
Länge 360 mm,
mit Messingmantel


Für Welle Ø 100 mm,
Außenmaß Ø 125 mm,
Länge 400 mm,
mit Messingmantel


Für Welle Ø 25 mm,
Außenmaß Ø 40 mm,
Länge 100 mm,
mit Kunststoff-Mantel


Für Welle Ø 30 mm,
Außenmaß Ø 45 mm,
Länge 120 mm,
mit Kunststoff-Mantel


Für Welle Ø 35 mm,
Außenmaß Ø 50 mm,
Länge 140 mm,
mit Kunststoff-Mantel


Für Welle Ø 40 mm,
Außenmaß Ø 55 mm,
Länge 160 mm,
mit Kunststoff-Mantel


Für Welle Ø 45 mm,
Außenmaß Ø 65 mm,
Länge 180 mm,
mit Kunststoff-Mantel


Für Welle Ø 50 mm,
Außenmaß Ø 70 mm,
Länge 200 mm,
mit Kunststoff-Mantel


Für Welle Ø 60 mm,
Außenmaß Ø 80 mm,
Länge 240 mm,
mit Kunststoff-Mantel


Für Welle Ø 70 mm,
Außenmaß Ø 90 mm,
Länge 280 mm,
mit Kunststoff-Mantel


Für Welle Ø 80 mm,
Außenmaß Ø 100 mm,
Länge 320 mm,
mit Kunststoff-Mantel


Für Welle Ø 90 mm,
Außenmaß Ø 110 mm,
Länge 360 mm,
mit Kunststoff-Mantel


Für Welle Ø 100 mm,
Außenmaß Ø 125 mm,
Länge 400 mm,
mit Kunststoff-Mantel


Für Welle Ø 1",
Außenmaß Ø 11/2",
Länge 4",
mit Messingmantel


Für Welle Ø 11/8",
Außenmaß Ø 15/8",
Länge 41/2",
mit Messingmantel


Für Welle Ø 11/4",
Außenmaß Ø 13/4",
Länge 5",
mit Messingmantel


Für Welle Ø 13/8",
Außenmaß Ø 17/8",
Länge 51/2",
mit Messingmantel


Für Welle Ø 11/2",
Außenmaß Ø 2",
Länge 6",
mit Messingmantel


Für Welle Ø 13/4",
Außenmaß Ø 23/8",
Länge 7",
mit Messingmantel


Für Welle Ø 2",
Außenmaß Ø 25/8",
Länge 8",
mit Messingmantel


Für Welle Ø 21/4",
Außenmaß Ø 3",
Länge 9",
mit Messingmantel


Für Welle Ø 21/2",
Außenmaß Ø 31/4",
Länge 10",
mit Messingmantel


Für Welle Ø 23/4",
Außenmaß Ø 31/2",
Länge 11",
mit Messingmantel


Für Welle Ø 3",
Außenmaß Ø 4",
Länge 12",
mit Messingmantel


Für Welle Ø 31/2",
Außenmaß Ø 41/2",
Länge 14",
mit Messingmantel


Für Welle Ø 4",
Außenmaß Ø 5",
Länge 16",
mit Messingmantel


Für Welle Ø 1",
Außenmaß Ø 11/2",
Länge 4",
mit Kunststoff-Mantel


Für Welle Ø 11/8",
Außenmaß Ø 15/8",
Länge 41/2",
mit Kunststoff-Mantel


Für Welle Ø 11/4",
Außenmaß Ø 13/4",
Länge 5",
mit Kunststoff-Mantel


Für Welle Ø 13/8",
Außenmaß Ø 17/8",
Länge 51/2",
mit Kunststoff-Mantel


Für Welle Ø 11/2",
Außenmaß Ø 2",
Länge 6",
mit Kunststoff-Mantel


Für Welle Ø 13/4",
Außenmaß Ø 23/8",
Länge 7",
mit Kunststoff-Mantel


Für Welle Ø 2",
Außenmaß Ø 25/8",
Länge 8",
mit Kunststoff-Mantel


Für Welle Ø 21/4",
Außenmaß Ø 3",
Länge 9",
mit Kunststoff-Mantel


Für Welle Ø 21/2",
Außenmaß Ø 31/4",
Länge 10",
mit Kunststoff-Mantel


Für Welle Ø 23/4",
Außenmaß Ø 31/2",
Länge 11",
mit Kunststoff-Mantel


Für Welle Ø 3",
Außenmaß Ø 4",
Länge 12",
mit Kunststoff-Mantel


Für Welle Ø 31/2",
Außenmaß Ø 41/2",
Länge 14",
mit Kunststoff-Mantel


Für Welle Ø 4",
Außenmaß Ø 5",
Länge 16",
mit Kunststoff-Mantel

Sonstiges Zubehör

Bild Beschreibung Artikelnr. Preis in Euro

Anti Pocken Fett

Idealer Schutz vor Bewuchs an Welle, Schraube, Z-Antrieb, Geber, Bordeinlass etc.
Funktioniert nach dem Fischhaut-Prinzip.
Kann auf allen Oberflächen aufgebracht werden.

Inhalt: 500 ml

Vor Gebrauch stets Etikett und Produktinformation lesen.

Produktdatenblatt
Sicherheitsdatenblatt

pro Liter 23,90 EUR

Keiladapter

Keiladapter für Propeller mit 8mm-Keilnut und Welle mit 6mm-Keilnut


2.0244 Sekunden
