Trimmklappen → Trimmklappen von Bennet® und andere

Bild Beschreibung Artikelnr. Preis in Euro

Trimmklappen 2 Stück "Auto Trimm"

Aus Polyethylen, selbstanpassend.
Durch die besondere Formgebung der Klappen wird das Boot zunächst in die strömungsgünstige Lage für die Gleitfahrt gebracht.
Bei zunehmender Geschwindigkeit passen sich die Klappen dann von selbst dem Boden an und sorgen für optimale Stabilität.
Besonders leichte Universalmontage.


Maße: 280 x 200 mm
Für Boote bis 6 m.


Maße: 365 x 245 mm
Für Boote bis 8 m.



Bild Beschreibung Artikelnr. Preis in Euro

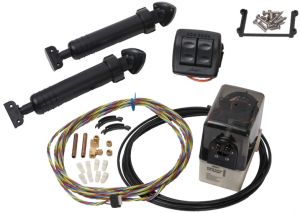

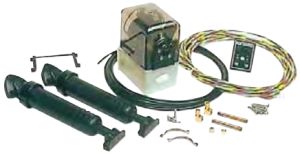

Bennett® Komplettset 12V

Mit elektronischer Steuerung, ein Paar hydraulische Antriebszylinder, eine wasserdichte Schalttafel E5123903, Stromkabel usw.

Ersatzschalttafel: Artikel E5123904


12V


24V

Trimmklappenzylinder für Bennett® Komplettset

Zusatzzylinder für Art.-Nr. E5123512/24
Bei Trimmklappen, die mit 2 Zylinderpaaren funktionieren, zusätzlich zum Set E5123512/24 auch 2 Zylinder E5123700 und ein Set E5124000 bestellen.

Länge Lauf: 80mm

Anschlussset für Zusatzkolben: Artikel E5124000


Länge geschlossen: 340mm
Länge offen: 420mm

Länge geschlossen: 300mm
Länge offen: 380mm

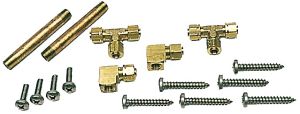

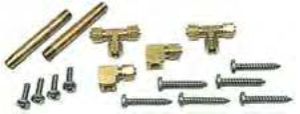

Anschlussset für Zusatzkolben

Anschlussset ist für zwei Trimmklappenzylinder ausgelegt.

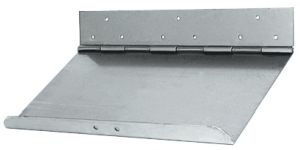

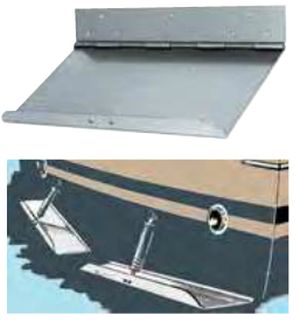

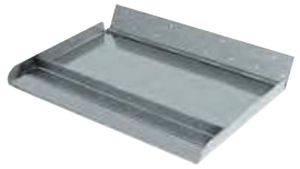

Trimmklappen aus rostfreiem Edelstahl

Modell mit einer Stärke von 2,5 mm und Spezialscharnier.
Unabhängig davon, mit welchem Zylinder sie betrieben werden, können sich diese Klappen bis 180° drehen, ohne dabei die Heckbefestigung zu sehr zu belasten.
Lieferung paarweise

Achtung: Nur Trimmklappen (Zylinder bitte separat bestellen).

Folgende Antriebe sind möglich:
1) elektrohydraulischer Zylinder "Bennett" E5123512/24
2) elektromechanischer Zylinder "EM" E51.350.00 (Nur Standardserie E5113401/02/03/04/05)
3) mechanischer Zylinder E5113400 (nur Standardserie E5113401/2/3/4.


Paar Trimmklappen: 30x23 cm
Für Boote: 4/4,5m


Paar Trimmklappen: 40x23 cm
Für Boote: 4/4,5m


Paar Trimmklappen: 55x23 cm
Für Boote: 5/6m


Paar Trimmklappen: 75x23 cm
Für Boote: 6,5/7,5m

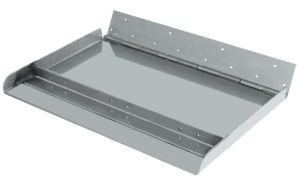

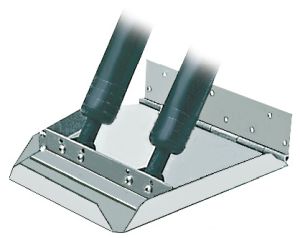

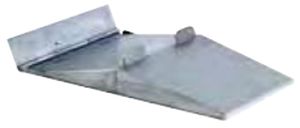

Paar Trimklappen Serie Maxi

Mit seitlicher und mittlerer Einkerbung.
Aus rostfreiem Edelstahl, 2,5mm Stärke mit Spezialscharnier.
Vom Zylinder unabhängig können sich diese Klappen bis zu 180° drehen, ohne die Heckbefestigung zu sehr zu belasten.
Lieferung paarweise

Achtung: Nur Trimmklappen (Zylinder bitte separat bestellen).

Folgende Antriebe sind möglich:
1) elektrohydraulischer Zylinder "Bennett" E5123512/24
2) elektromechanischer Zylinder "EM" E5135000 (Nur Serie E5123402/03/04)


Trimmklappen in cm: 45x30
Für Boote: 6/7m


Trimmklappen in cm: 55x30
Für Boote: 8/9m


Trimmklappen in cm: 75x30
Für Boote: 9/10m


Trimmklappen in cm: 90x30
Für Boote: 10/11m



Bild Beschreibung Artikelnr. Preis in Euro

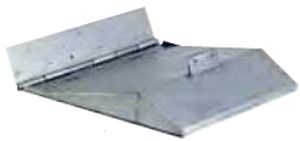

Paar Trimmklappen Serie "HS"

Aus eigener Herstellung, rostfreier Edelstahl, 2,5 mm Stärke mit Spezialscharnier. Vom Zylinder unabhängig können sich diese Klappen bis 180° drehen, ohne die Heckbefestigung zu sehr zu belasten oder abzubrechen

Achtung: Nur Trimmklappen (Zylinder bitte separat bestellen).

Folgende Antriebe sind möglich:
1) elektrohydraulischer Zylinder "Bennett" E5123512/24
2) elektromechanischer Zylinder "EM" E5135000 (Nur Serie E5123401)


Trimmklappen: 30 x 30 cm
geeignet für: Set EM Zylinder Artikel E5123512/24, E5135000.


Trimmklappen: 30 x 45 cm
geeignet für: Set E5123512/24 + zwei Extrazylinder E5123700 + ein Set E5124000

Zubehör für Bennett Trimmklappenzylinder

Bild Beschreibung Artikelnr. Preis in Euro

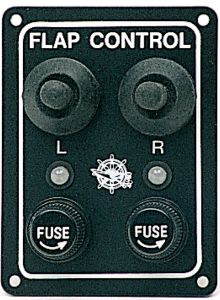

Schalttafel für hydraulisches Trimmklappenpaar

Besteht aus: zwei Schaltern, 4 Anzeige-LEDs "Up-Down", 2 Sicherungshalterungen mit Glassicherungen.

Maße: 60 x 80mm

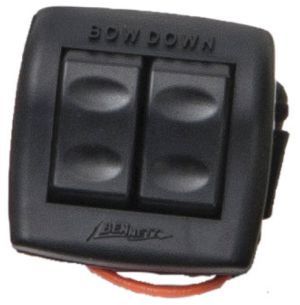

Bennett Schalttafel "Euro Rocker"

Mit Wippschaltern
Frontteil: 70 x 70mm
Einbautiefe: 56 x 50mm

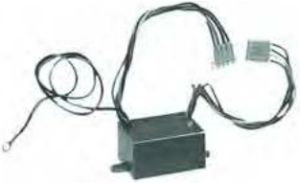

Relais RM12

Verwendet mit der Schalttafel E5123901; E5123903, verhindert die Beschädigung der Steuerung, bei zwei Steuerständen oder wenn die Schalter "Up und Down" zugleich betätigt werden.

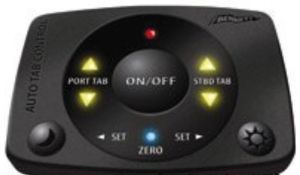

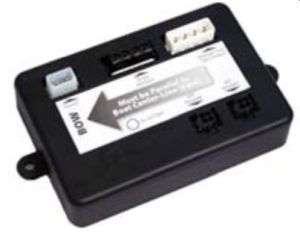

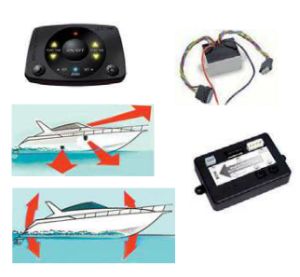

Auto Tab Control

Die Firma Bennet hat ein comutergesteuertes System entwickelt, das der Stabilisierung des Bootes durch automatische Einstellung der Flaps dient. Die Bootslage wird 650 Mal pro Sekunde analysiert und ggf. verändert. Die Optimallage wird im ATC-Prozessor gespeichert und kann nach Bedarf über die Schalttafel verändert werden.

Das System besteht aus drei Teilen:
1) Schalttafel "Keypad".
2) Steuerung mit Microprozessor ATC.
3) Verbindungsrelais zwischen ATC und Hydraulikeinheit (nicht in den Systemen E5124504/05 inbegriffen)
Einfache Montage ohne Sonderwerkzeug durch PLUG AND PLAY Stecker.

Achtung: Schalttafel nicht im Lieferumfang enthalten (Bitte separat bestellen: Artikel E5124601, E5124602).


12V-System mit Standardschalttafel für zwei Steuerstände

24V-System mit Standardschalttafel für zwei Steuerstände

12/24V-System für einen Steuerstand

12/24V-System für zwei Steuerstände

Schalttafel Flap Euro Rocker für Auto Tab Control

Zur Kombination mit digitalen Lageanzeigern mit LED-Anzeige und mit dem automatischen Schließsystem Flap, das bei Stromausfall eingreift.


Ausführung: ein Steuerstand
12 Volt

Ausführung: ein Steuerstand
24 Volt

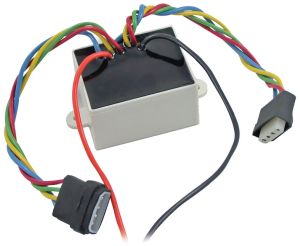

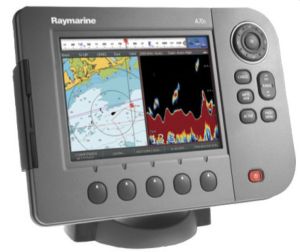

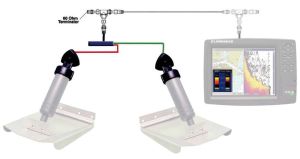

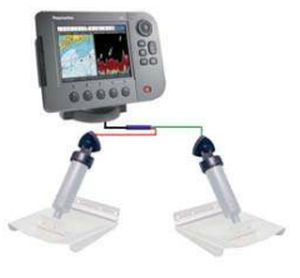

Stellungsanzeige Flap NMEA 2000

Ermöglicht die Anzeige der Flap-Stellung auf dem Monitor Raymarine (Serie A, C, E, G).
Der Anschluss erfolgt über die roten und grünen Kabel der Zylinder und des Monitors, dazwischen befindet sich die im Lieferumfang enthaltene elektronische Box.

Achtung: Zum Lieferumfang gehört nur die Box.

Bennett®-Ersatzsteuerung


12V


24V

Bennett®-Magnetventil für Steuerung


12V
Roter Draht


24V
Grüner Draht

12V
Roter Draht


24V
Grüner Draht

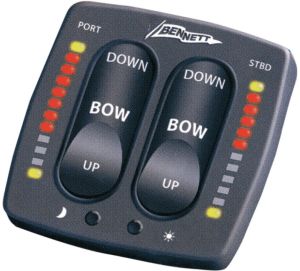

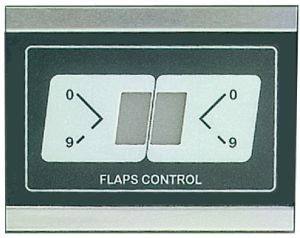

Elektronischer Positionsanzeiger für Trimmklappen

Universal für alle Trimmklappenmarken einsetzbar.
Das Set besteht aus einer ins Schaltbrett einzubauenden Schalttafel und zwei elektronischen Fühlern, die am Heck in Nähe der Trimmklappen angebracht werden.
Universale Stromversorgung 12/24V
Für automatischen Trimmklappenheber, der nach Abschalten der Motoren eingreift.
Schalttafel mit LED-Anzeige 85x50mm (Blende: 88x64mm)
Tiefe: 20mm


Elektronischer Positionsanzeiger


Zusätzliches Anzeigepanel



Bild Beschreibung Artikelnr. Preis in Euro

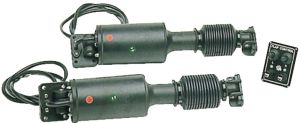

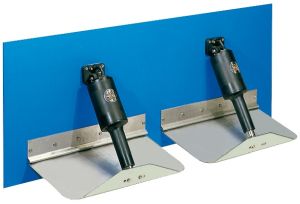

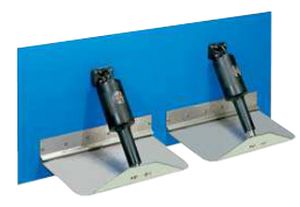

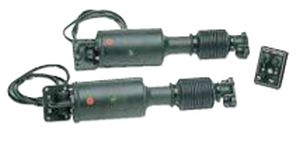

Elektromechanisches Trimmklappenzylinder-Set "EM"

Ohne hydraulischen Kreislauf-Mechanismus im Nylon-Glasfasergehäuse.
Ein kleiner Elektromotor betreibt ein Schneckengetriebe, das seinerseits einen Kolben aus rostfreiem Edelstahl betätigt.
Extrem einfache und schnelle Montage.
Die Heck- und Klappenbefestigungen können mit den Bennett®-Zylindern ausgetauscht werden.

Set bestehend aus 2 12V-Zylindern + eine Schalttafel Art.-Nr. E5135300 "Up-Down"

Bitte beachten Sie: Bei Trimmklappen mit zwei Zylinderpaaren sind zusätzlich zu diesem Set noch 2x der Zylinder Artikel E5135200 zu bestellen.
Achtung: Trimmklappen bitte separat bestellen.

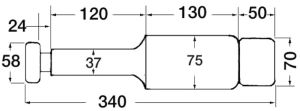

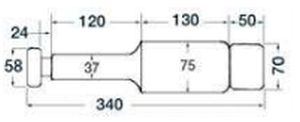

Elektromechanische Zusatzzylinder "EM"

Ohne hydraulischen Kreislauf - Mechanismus im Nylon-Glasfasergehäuse. Ein kleiner Elektromotor betreibt ein Schneckengetriebe, das seinerseits einen geläppten Kolben aus rostfreiem Edelstahl betätigt. Extrem einfache und schnelle Montage. Die Heck- und Klappenbefestigungen können mit den Bennet-Zylindern ausgetauscht werden.

Schalttafel

Besteht aus: 2 mittleren Federzugschaltern, 2 Anzeige-LEDS Up-Down, 2 Sicherungshaltern mit Glassicherungen 6x32 mm. Wasserdichte, gummibeschichtete Schalter.
Für Kolben: Artikel E5135000

Maße: 60 x 80 mm

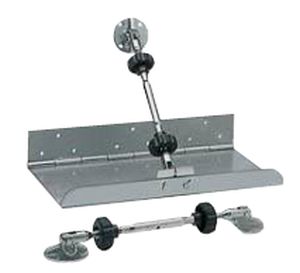

Mechanischer Satz für Trimmklappen

Für die Trimmklappen Artikel E5113401/02/03/04.
Besteht aus zwei Spannvorrichtungen aus rostfreiem Stahl (10 mm Stärke), 4 Verbindungsplättchen aus rostfreiem Edelstahl zur Befestigung der Spannvorrichtungen an den Trimmklappen und am Boot sowie 4 Rändelmuttern (rechts und links) zur schnellen Blockierung der Spannvorrichtungen von Hand.

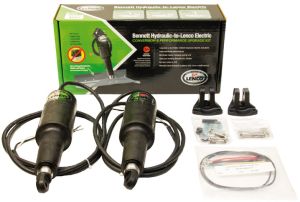

Lenco® Retrofit-Set für Bennett

Universal-Satz
12V
LENCO Art.Nr.: 15064-001

Dieses Set umfasst:

2 Elektrozylinder
Haltebeschläge (Gleiche Lochung wie Bennetts)
2 Steckverbindungen für den Anschluß der Kabel an Bennett.
Schraubzubehör inbegriffen.
Das Set ersetzt ein Bennett-Set ohne die hydraulische Zentrale.
Verwendet die schon vorhandenen Flaps, Kabel und Schaltpulte von Bennett.

Bitte beachten Sie: Dieses Set ist mit den Bennett-LED-Paneelen der letzten Generation (Artikel E5124502, -03, -04, -05, E5123050, -51, E5124601, -02, -03, -04) nicht kompatibel.

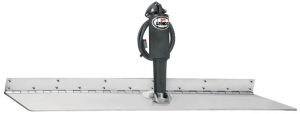

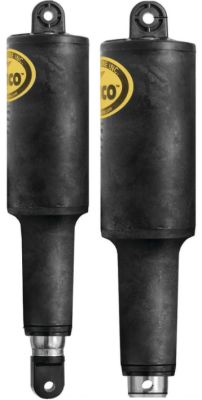

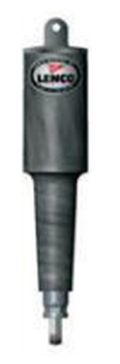

Elektro-Lagekorrektoren von Lenco®

Diese Lagekorrektoren sind extrem einfach einzubauen, da sie keine hydraulichen Teile haben.
Der gesamte Mechanismus befindet sich im Zylinder.
Der Zylinder mit Druckleistung bis 340 kg besteht aus Hochleistungs-Technopolymeren und der Antrieb ist aus Edelstahl.
Eine auf 12 Kugellager montierte Endlosschnecke sorgt für Präzision und vermeidet auch nach langer Zeit Verscheißerscheinungen.
Bis zu 60 Fuß lange Boote.

Bild Beschreibung Artikelnr. Preis in Euro

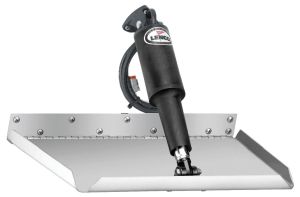

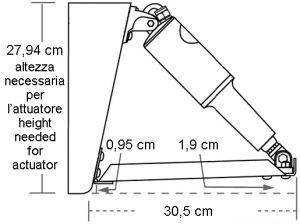

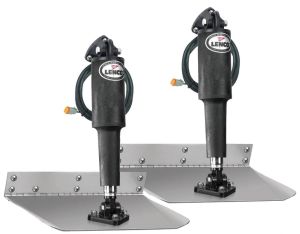

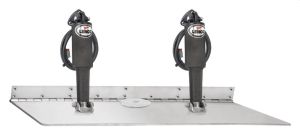

Lenco® Set Lagekorrektoren Standart Mount

Das Set umfasst:
2x Zylinder (Original Lenco-Artikelnummer: 15054-01)
2x Flaps aus Edelstahl

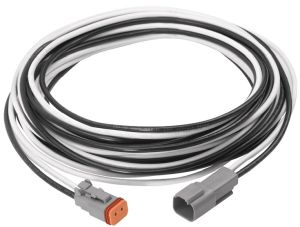

2x 6m lange Verlängerungskabel (Original Lenco-Artikelnummer: 30133-103D) für den Anschluss des Zylinders an die Steuerung.
Wasserdicht Steckverbindungen von Deutsch Connectors.

12 Volt

Das Schaltpult muss getrennt bestellt werden.

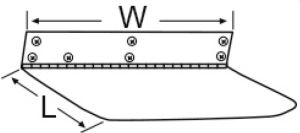

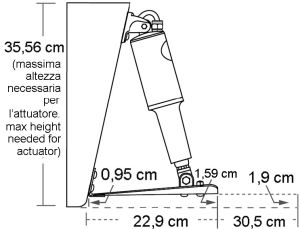

Maße Klappen:
L: 229mm
W: 305mm
L"xW": 9 x 12
Für Boote: 5- 7,5m

Maße Klappen:
L: 229mm
W: 457mm
L"xW": 9 x 18
Für Boote: 6,6 - 9m

Maße Klappen:
L: 229mm
W: 610mm
L"xW": 9 x 24
Für Boote: 8 - 12m

Maße Klappen:
L: 305mm
W: 457mm
L"xW": 12 x 18
Für Boote: 8 - 10,8m

Maße Klappen:
L: 305mm
W: 610mm
L"xW": 12 x 24
Für Boote: 9 - 13,2m


Lenco® Set Lagekorrektoren Edge Mount

Tiefe flaps, geringe Breite.
Für Schlauchboote.
Geeignet bei geringem Raumangebot im Heck.

Das Set umfasst:
2x Zylinder (Original Lenco-Artikelnummer: 15054-01)
2x Flaps aus Edelstahl
2x 6m lange Verlängerungskabel (Original Lenco-Artikelnummer: 30133-103D) für den Anschluss des Zylinders an die Steuerung, wasserdichte Steckerbindervon Deutsch Connector.

12 Volt

Das Schaltpult muss getrennt bestellt werden.


Maße Klappen
L: 305mm
W: 229mm
L"xW": 12 x 9
Für Boote: 5- 6,5m

Maße Klappen
L: 305mm
W: 305mm
L"xW": 12 x 12
Für Boote: 6- 9m

Lenco® Set Lagekorrektoren Heavy Duty Performance

Für große und schnelle Schlauchboote oder Fast-Commuter.
Mit Opferanoden.

Das Set umfasst:
2x Zylinder (Original Lenco-Artikelnummer 15055-01)
2x Flaps aus Edelstahl
2x 6m lange Verlängerungskabel (Original Lenco-Artikelnummer 30133-103D) für den Anschluss des Zylinders an die Steuerung, wasserdichte Steckerbinder von Deutsch Connector.

12 Volt

Das Schaltpult muss getrennt bestellt werden.


Maße Klappen:
L: 355mm
W: 305mm
L"xW": 14 x 12
Für Boote: 5,5 - 10,5m

Maße Klappen:
L: 406mm
W: 355mm
L"xW": 16 x 12
Für Boote: 6 - 11.4m

Maße Klappen:
L: 457mm
W: 355mm
L"xW": 18 x 14
Für Boote: 6,6 - 12,4m


Lenco® Set Lagekorrektoren Super Strong

Für schnelle und schwere Boote.
Flaps Stärke: 4,6mm
Mit Opferanoden.

Klappen: einzeln

Das Set umfasst:
2x 12V-Zylinder E5126003(Original Lenco-Artikelnummer 15056-01)
2x Flap aus Edelstahl

Schaltpult und Verlängerungskabel für den Anschluss der Zylinder an die Steuerung müssen getrennt bestellt werden.


Maße Klappen:
L: 305mm
W: 610mm
L"xW": 12 x 24
Für Boote: 8,1 - 13m

Maße Klappen:
L: 305mm
W: 765mm
L"xW": 12 x 30
Für Boote: 10,5 - 14,4m

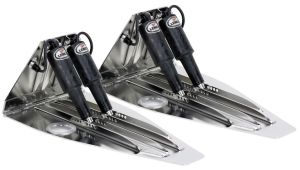

Lenco® Set Lagekorrektoren Super Strong

Für schnelle und schwere Boote.
Flaps Stärke: 4,6mm
Mit Opferanoden.

Klappen: doppelt

Das Set umfasst:
4x 24V-Zylinder E5126004 (LENCO-Art.-Nr. 15063-001)
2x Flap aus Edelstahl

Maße Klappen:
L: 406mm
W: 765mm
L"xW": 16 x 30

Schaltpult und Verlängerungskabel für den Anschluss der Zylinder an die Steuerung müssen getrennt bestellt werden.


Für Boote: 12 - 18m

Für Boote: 13,5 - 18m

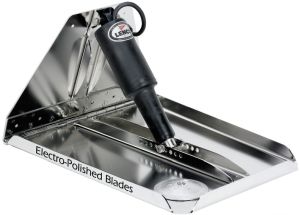

Lenco® Set Lagekorrektoren High Performance

Für sehr schnelle Sportboote und Rennboote.

Das Set umfasst:
2x Zylinder E5126003 (Original Lenco-Artikelnummer: 15056-01)
2x Flaps aus Edelstahl

12 Volt

Maße Klappe:
L: 457mm
W: 305mm
L "xW": 18 x 12
Für Boote: 8 -12m

Steuerpult und Verlängerungskabel für den Anschluß der Zylinder an die Steuerung müssen getrennt bestellt werden.


Lenco® Set Lagekorrektoren High Performance mit Doppelkolben

Für sehr schnelle Boote/Rennboote.

Das Set umfasst:
4x Antriebszylinder E5126003 (LENCO Art.-Nr. 15056-1)
2x Querruder aus elektropoliertem Edelstahl

12V

Das Steuerbrett und die Verlängerungskabel für den Anschluss an die Steuerung müssen getrennt bestellt werden.


Maße Klappe:
L: 533mm
W: 355mm
L"xW": 21x14
Für Boote: 7,20 bis 12,60m

Maße Klappe:
L: 635mm
W: 355mm
L"xW": 25x14
Für Boote: 8,40 bis 13,80m

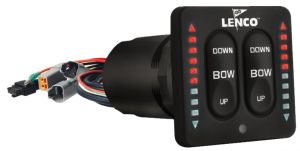

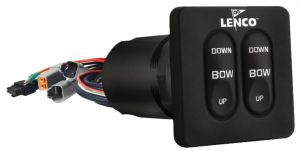

Lenco® Steuerpult Tactile Switch

Wasserdichtes Steuerpult mit Control Box, Stecker von Deutsch Connectors. Plug&Play und Retractor-Funktion, die nach Unterbrechung der Stromzufuhr das Einfahren der Flaps bewirkt. Die LED-Ausführung zündet jeweils nach einer Verschiebung von 5 mm.

Maße: 7x7cm

Verlängerungskabel bitte separat bestellen (Artikel E51259xx).


Orig. LENCO Art.-Nr.: 15169-001
Version: Standard
12V
LED: nein

Orig. LENCO Art.-Nr.: 15170-001
Version: für Einzelzylinder-Set
12/24V
LED: ja

Orig. LENCO Art.-Nr.: 15171-001
Version: für Doppelzylinder-Set
12/24V
LED: ja

LENCO Set Flybridge für zweites Steuerpult

Umfasst Steuerpult mit Cree-LEDs + Anschlusskabel an Haupt-Steuerpult.

Version: mit seitlichen LEDs
12/24V

Diese Sets sind nur mit 51.256.12/13 Steuerpulten kompatibel!


Orig. LENCO Art.-Nr.: 11841-002
Kabel: 6m

Orig. LENCO Art.-Nr.: 11841-003
Kabel: 9m

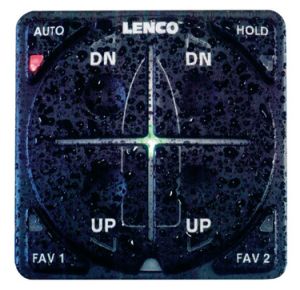

Lenco® automatisches Lagekontrollgerät Autoglide™

Dieses Set umfasst alles, was zur Montage nötig ist (Tastatur, Controlbox, Kabel, GPS-Antenne, Adapter usw.).
Dieses revolutionäre Gerät regelt über ein integriertes GPS, 3 Kreisel und 3 Beschleunigungsmessern die Bootlage automatisch und passt sie dem Seegang an.
Drei Funktionsweisen:
1) Hafenmanöver: Verhindert bzw. verringert die Bewegung des Flaps auf ein Mindestmaß.
2) Gleitfahrt: Flaps werden runtergelassen und wieder eingezogen, wenn das Boot die richtige Lage erreicht.
3) Seefahrt: Flaps werden dem Rollwinkel entsprechend automatisch eingestellt, das Boot befindet sich entsprechend dem Seegang in der besten Lage.

12/ 24 Volt

Version A: Mit GPS-Empfänger/Antenne und NMEA 2000 Netzwerk
Version B: Ohne Empfänger/Antenne und NMEA 2000 Netzwerk, Kann in Booten, die schon über eine GPS-Antenne und das NMEA 2000 Netzwerk verfügen, installiert werden.


Ausführung: für Einzelzylinder-Set
Orig. LENCO Art.-Nr.: 15500-101
Version: A

Ausführung: für Doppelzylinder-Set
Orig. LENCO Art.-Nr.: 15501-101
Version: A

Ausführung: für Doppelzylinder-Set
Orig. LENCO Art.-Nr.: 15505-101
Version: B

Lenco® Verlängerungskabel für Zylinder und Steuerung

Kabel mit wasserdichten Steckverbindung von Deutsch Connectors.
Können als Verlängerungskabel verwendet werden.

Es wird pro Zylinder ein Kabel benötigt.


Orig. LENCO Art.-Nr.: 30133-002D
Länge: 4,20 m

Orig. LENCO Art.-Nr.: 30133-103D
Länge: 6,00 m

Orig. LENCO Art.-Nr.: 30142-001
Länge: 7,80 m

Lenco® Ersatzzylinder

Hub: 57mm


Orig. LENCO Art.-Nr.: 15054-001
12V
Für Set: Standartmontage- Randmontage
Lochabstand (geschlossen): 292mm
Untere Öse: 5/16" (8mm)

Orig. LENCO Art.-Nr.: 15061-001
24V
Für Set: Standartmontage- Randmontage
Lochabstand (geschlossen): 292mm
Untere Öse: 5/16" (8mm)

Orig. LENCO Art.-Nr.: 15061-001
12V
Für Set: Heavy Duty (HD)
Lochabstand (geschlossen): 292mm
Untere Öse: 5/16" (8mm)

Orig. LENCO Art.-Nr.: 15056-001
12V
Für Set: Extra Stark - High Performance (HP)
Lochabstand (geschlossen): 273mm
Untere Öse: 3/8 " (9,5mm)

Orig. LENCO Art.-Nr.: 15063-001
24V
Für Set: Extra Stark
Lochabstand (geschlossen): 273mm
Untere Öse: 3/8 " (9,5mm)



Ersatz- Haltebeschläge


Orig. LENCO Art.-Nr.: 50015-001D
Oberer Haltebeschlag für Aktuatoren bis BJ 2007

Orig. LENCO Art.-Nr.: 50014-001D
Unterer Haltebeschlag für Standard-Aktuatoren (E5126001/11)

Orig. LENCO Art.-Nr.: 15085-001
Oberer Haltebeschlag für Aktuatoren nach BJ 2008

Orig. LENCO Art.-Nr.: 15140-001
Unterer Haltebeschlag für Aktuatoren 101-XD (E5126002/03/04)

0.0222 Sekunden
