Gebo Luken

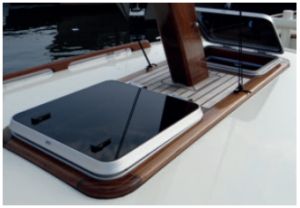

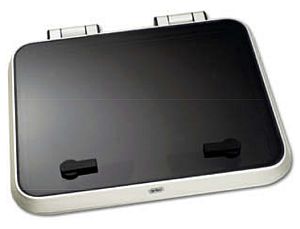

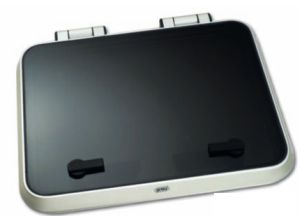

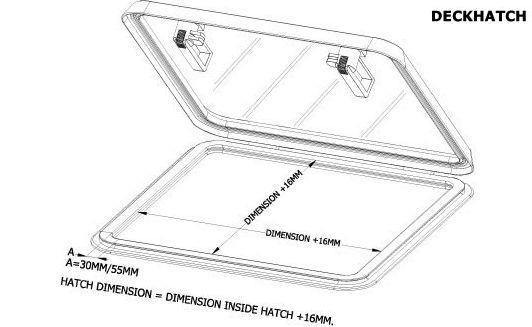

STANDARD LUKEN
Elegant fügen sich Lukendeckel und Unterteil ineinander beim Schließen. Hierbei deckt der Lukendeckel auch die Schrauben ab, die durch das Unterteil die Luke am Deck festhält.
Tiefe Ablaufrinnen sorgen dafür, dass bei fachgerechter Montage eine 100% ige Dichtigkeit über viele Jahre erhalten bleibt.

STUFENLOSER ÖFFNUNGSWINKEL BIS 180° UND EINFACHE JUSTIERUNG DER SCHARNIERE.
Extra starke Scharniere ermöglichen das stufenlose Öffnen bzw. Festhalten in jeder Stellung bis zu 180°.
Die Leicht-/oder Schwergängigkeit des Öffnens oder Schließens des Lukendeckels erfolgt problemlos am Scharnier. Gebos Luken bieten eine perfekte Lüfterstellung. So kann die Luke wenig geöffnet arretiert werden und ermöglich eine optimale Luftzirkulation, auch wenn Sie nicht an Bord sind. Die Luke kann von innen sicher verriegelt werden.

SPRITZWASSERSCHUTZ
Gebos perfekt geformtes Unterteil verfügt über eine speziell geformte Spritzwassernase, sodass übers Deck kommendes Spritzwasser abgehalten und weggeleitet wird.

AIRCO-LOCK
In dieser einbruchsicheren Lüftungsstellung kann Luft zirkulieren während die Crew schläft oder von Bord ist. Die Luke ist dabei wie auch in der „geschlossen Position“ von innen verriegelt.

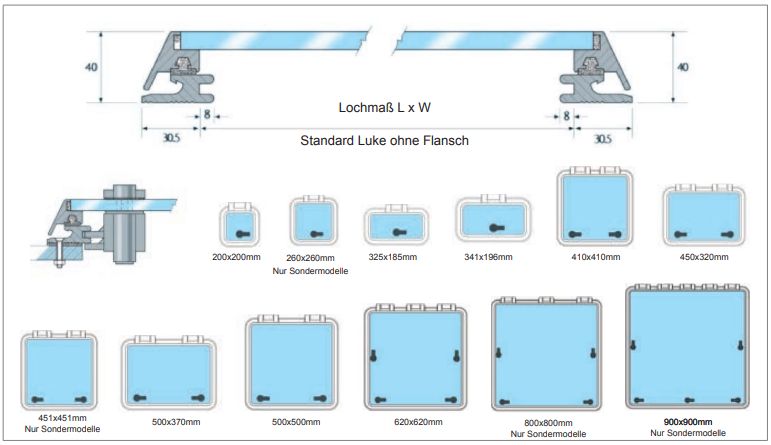

Standardluken ohne Flansch, Innenradius 30mm



Bild Beschreibung Bestell Nr. Preis in Euro


Standardluke ohne Flansch - Lochmaß: 200 x 200mm

Radius (innen): 30mm
Außenmaß: 260 x 260mm
Radius (außen): 60mm
Glas: 10mm


Standardluke ohne Flansch


Moskitonetz
Gittergröße: 195 x 195mm

Innenrahmen



Standardluke ohne Flansch - Lochmaß: 260 x 260mm

Radius (innen): 30mm
Außenmaß: 320 x 320mm
Radius (außen): 60mm
Glas: 10mm


Standardluke ohne Flansch


Moskitonetz
Gittergröße: 255 x 255mm

Innenrahmen



Standardluke ohne Flansch - Lochmaß: 325 x 185mm

Radius (innen): 30mm
Außenmaß: 385 x 245mm
Radius (außen): 60mm
Glas: 10mm

Standardluke ohne Flansch


Moskitonetz
Gittergröße: 320 x 180mm

Innenrahmen



Standardluke ohne Flansch - Lochmaß: 341 x 196mm

Radius (innen): 30mm
Außenmaß: 401 x 256mm
Radius (außen): 60mm
Glas: 10mm

Standardluke ohne Flansch


Moskitonetz
Gittergröße: 336 x 191mm

Innenrahmen



Standardluke ohne Flansch - Lochmaß: 410 x 410mm

Radius (innen): 30mm
Außenmaß: 470 x 470mm
Radius (außen): 60mm
Glas: 10mm


Standardluke ohne Flansch

Moskitonetz
Gittergröße: 405 x 405mm
Innenrahmen





Standardluke ohne Flansch - Lochmaß: 450 x 320mm

Radius (innen): 30mm
Außenmaß: 510 x 380mm
Radius (außen): 60mm
Glas: 10mm


Standardluke ohne Flansch

Moskitonetz
Gittergröße: 445 x 315mm


Innenrahmen

Duosystem





Standardluke ohne Flansch - Lochmaß: 451 x 451mm

Radius (innen): 30mm
Außenmaß: 511 x 511mm
Radius (außen): 60mm
Glas: 10mm


Standardluke ohne Flansch


Moskitonetz
Gittergröße: 446 x 446mm


Duosystem






Standardluke ohne Flansch - Lochmaß: 500 x 370mm

Radius (innen): 30mm
Außenmaß: 560 x 430mm
Radius (außen): 60mm
Glas: 10mm


Standardluke ohne Flansch


Moskitonetz
Gittergröße: 495 x 365mm

Innenrahmen

Duosystem





Standardluke ohne Flansch - Lochmaß: 500 x 500mm

Radius (innen): 30mm
Außenmaß: 560 x 560mm
Radius (außen): 60mm
Glas: 10mm


Standardluke ohne Flansch


Moskitonetz
Gittergröße: 495 x 495mm

Innenrahmen

Duosystem




Standardluke ohne Flansch - Lochmaß: 620 x 620mm

Radius (innen): 30mm
Außenmaß: 680 x 680mm
Radius (außen): 60mm
Glas: 15mm


Standardluke ohne Flansch


Moskitonetz
Gittergröße: 615 x 615mm

Innenrahmen

Duosystem




Standardluke ohne Flansch - Lochmaß: 800 x 800mm

Radius (innen): 30mm
Außenmaß:860 x 860mm
Radius (außen): 60mm
Glas: 15mm


Standardluke ohne Flansch


Moskitonetz

Innenrahmen

Standardluke ohne Flansch - Lochmaß: 900 x 900mm

Radius (innen): 30mm
Außenmaß:960 x 960mm
Radius (außen): 60mm
Glas: 15mm

Sonderluke ohne Flansch - Lochmaß: 500 x 500 x 370mm
Trapezförmige Luke

Außenmaß: 560 x 560 x 430mm
Glas: 10mm

Sonderluke ohne Flansch - Lochmaß: 495 x 495mm
Houdini Ersatzluke

mit Mittelstange
Radius (innen): 95mm
Außenmaß: 555 x 555mm
Radius (außen): 125mm
Glas: 10mm

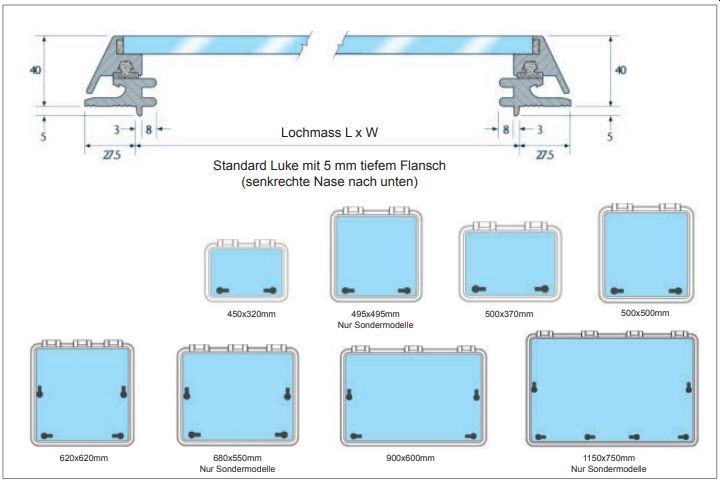

Standardluken mit Flansch, Innenradius 55mm

Bild Beschreibung Bestell Nr. Preis in Euro






Standardluke mit Flansch - Lochmaß: 450 x 320mm

Radius (innen): 55mm
Außenmaß: 505 x 375mm
Radius (außen): 83mm
Glas: 10mm


Standardluke mit Flansch

Moskitonetz
Gittergröße: 436,5 x 310mm

Duosystem






Standardluke mit Flansch - Lochmaß: 500 x 370mm

Radius (innen): 55mm
Außenmaß: 555 x 425mm
Radius (Außen): 83mm
Glas: 10mm


Standardluke mit Flansch

Moskitonetz
Gittergröße: 486,5 x 360mm

Innenrahmen

Duosystem




Standardluke mit Flansch - Lochmaß: 500 x 500mm

Radius (innen): 55mm
Außenmaß: 555 x 555mm
Radius (außen): 83mm
Glas: 10mm


Standardluke mit Flansch

Moskitonetz
Gittergröße: 490 x 490mm

Innenrahmen

Duosystem





Standardluke mit Flansch - Lochmaß: 620 x 620mm

Radius (innen): 55mm
Außenmaß: 675 x 675mm
Radius (außen): 83mm
Glas: 15mm


Standardluke mit Flansch

Moskitonetz
Gittergröße: 606,5 x 610mm


Innenrahmen

Duosystem



Standardluke mit Flansch - Lochmaß: 680 x 550mm

Radius (innen): 55mm
Außenmaß: 735 x 615mm
Radius (außen): 83mm
Glas: 15mm


Standardluke mit Flansch

Moskitonetz
Gittergröße: 666,5 x 540mm

Innenrahmen



Standardluke mit Flansch - Lochmaß: 900 x 600mm

Radius (innen): 55mm
Außenmaß: 955 x 655mm
Radius (außen): 83mm
Glas: 15mm


Standardluke mit Flansch

Moskitonetz



Standardluke mit Flansch - Lochmaß: 1150 x 750mm

Radius (innen): 55mm
Außenmaß: 1205 x 802mm
Radius (außen): 83mm
Glas: 15mm


Standardluke mit Flansch

Moskitonetz

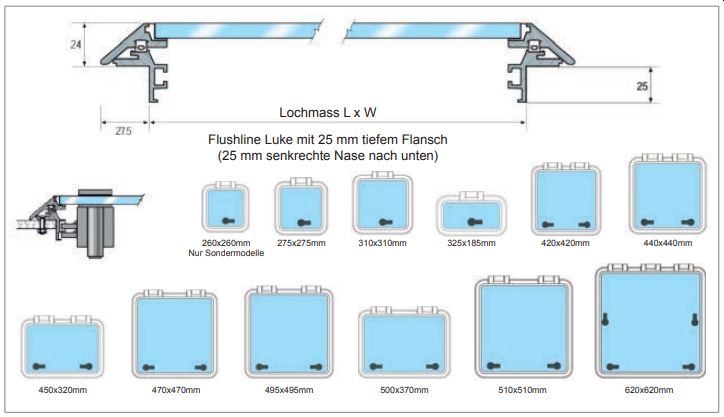

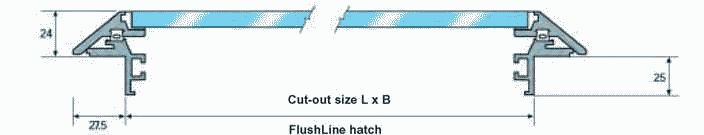

Flushline Luken

Die Flushline-Luken aus dem Hause Gebo sind die perfekte Option für hohe Bootsbaukunst. Ihr flacher Aufbau ergänzt einzigartig die Linienführung heutiger Bootsdesigns. Diese eleganten Gebo Flushline Luken eignen sich aufgrund der geringen Aufbauhöhe über Deck (24 mm!) ideal für elegante Motor- und Segelboote im heutigen, modernen Design! Auch hier fügen sich Lukendeckel und Unterteil ineinander beim Schließen. Hierbei deckt der Lukendeckel auch die Schrauben ab, die durch das Unterteil die Luke am Deck festhält. Tiefe Ablaufrinnen sorgen dafür, dass bei fachgerechter Montage eine 100% ige Dichtigkeit über viele Jahre erhalten bleibt.

STUFENLOSER ÖFFNUNGSWINKEL BIS 180° UND EINFACHE JUSTIERUNG DER SCHARNIERE.
Extra starke Scharniere ermöglichen das stufenlose Öffnen bzw. Festhalten in jeder Stellung bis zu 180°. Die Leicht-/oder Schwergängigkeit des Öffnens oder Schließens des Lukendeckels erfolgt problemlos am Scharnier.
Gebos Luken bieten eine perfekte Lüfterstellung. So kann die Luke wenig geöffnet arretiert werden und ermöglich eine optimale Luftzirkulation, auch wenn Sie nicht an Bord sind. Die Luke kann von innen sicher verriegelt werden. Die Abdichtung erfolgt mittels Silikondichtgummi. Als Zubehör kann dieser Flushlinelukentyp mit einem Aufsteller versehen werden.



Luken mit 8mm Acrylglas / Radius 70mm


Beschreibung

Bestell Nr.

Preis in Euro

Flushline Luke mit Flansch - Lochmaß: 260 x 260mm

Radius (innen): 42mm
Außenmaß: 315 x 315mm
Radius (außen): 70mm
Glas: 8mm



Flushline Luke mit Flansch - Lochmaß: 275 x 275mm

Radius (innen): 42mm
Außenmaß: 330 x 330mm
Radius (außen): 70mm
Glas: 8mm


Flushline Luke mit Flansch

Moskitonetz
Gittergröße: 274 x 274mm

Innenrahmen Aluminium


Flushline Luke mit Flansch - Lochmaß: 310 x 310mm

Radius (innen): 42mm
Außenmaß: 365 x 365mm
Radius (außen): 70mm
Glas: 8mm



Flushline Luke mit Flansch - Lochmaß: 325 x 185mm

Radius (innen): 42mm
Außenmaß: 380 x 240mm
Radius (außen): 70mm
Glas: 8mm


Flushline Luke mit Flansch


Moskitonetz
Gittergröße: 324 x 184mm


Innenrahmen Aluminium



Flushline Luke mit Flansch - Lochmaß: 420 x 420mm

Radius (innen): 42mm
Außenmaß: 475 x 475mm
Radius (außen): 70mm
Glas: 8mm


Moskitonetz
Gittergröße: 419 x 419mm


Innenrahmen Aluminium



Flushline Luke mit Flansch - Lochmaß: 440 x 440mm

Radius (innen): 42mm
Außenmaß: 495 x 495mm
Radius (außen): 70mm
Glas: 8mm


Flushline Luke mit Flansch

Moskitonetz
Gittergröße: 439 x 439mm




Flushline Luke mit Flansch - Lochmaß: 450 x 320mm

Radius (innen): 42mm
Außenmaß: 505 x 375mm
Radius (außen): 70mm
Glas: 8mm


Flushline Luke mit Flansch

Moskitonetz
Gittergröße: 449 x 319mm

Innenrahmen Aluminium

Duosystem



Flushline Luke mit Flansch - Lochmaß: 470 x 470mm

Radius (innen): 42mm
Außenmaß: 525 x 525mm
Radius (außen): 70mm
Glas: 8mm


Flushline Luke mit Flansch


Moskitonetz
Gittergröße: 469 x 469mm


Innenrahmen Aluminium

Flushline Luke mit Flansch - Lochmaß: 495 x 495mm

Radius (innen): 95mm
Außenmaß: 550 x 550mm
Radius (außen): 125mm
Glas: 10mm



Flushline Luke mit Flansch - Lochmaß: 500 x 370mm

Radius (innen): 42mm
Außenmaß: 555 x 425mm
Radius (außen): 70mm
Glas: 10mm


Flushline Luke mit Flansch


Moskitonetz
Gittergröße: 499 x 396mm


Duosystem




Flushline Luke mit Flansch - Lochmaß: 510 x 510mm

Radius (innen): 42mm
Außenmaß: 565 x 565mm
Radius (außen): 70mm
Glas: 10mm


Flushline Luke mit Flansch


Moskitonetz
Gittergröße: 509 x 509mm


Innenrahmen Aluminium

Duosystem



Flushline Luke mit Flansch - Lochmaß: 620 x 620mm

Radius (innen): 42mm
Außenmaß: 675 x 675mm
Radius (außen): 70mm
Glas: 10mm


Flushline Luke mit Flansch


Moskitonetz
Gittergröße: 619 x 619mm


Innenrahmen Aluminium

Duosystem

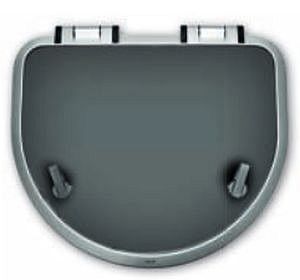

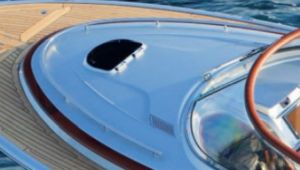

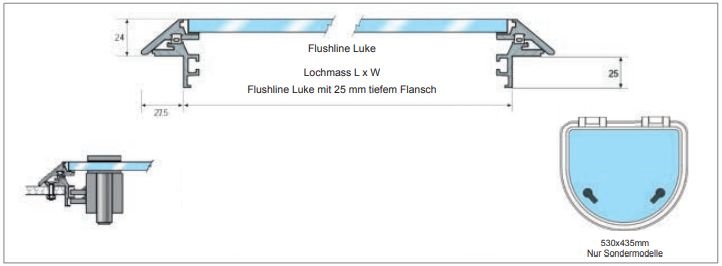

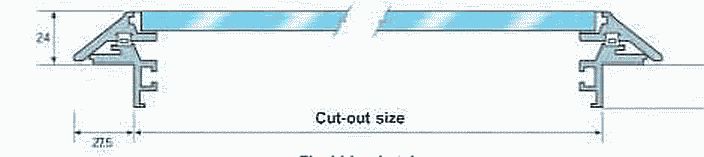

Flushline Decksluken Halbrund

SCHLANKES DESIGN
Die Flushline-Luken aus dem Hause Gebo sind die perfekte Option für hohe Bootsbaukunst. Ihr flacher Aufbau ergänzt einzigartig die Linienführung heutiger Bootsdesigns.




Beschreibung

Bestell Nr.

Preis in Euro



Flushline Luke, halbrund "Delta" - Lochmaß: 530 x 435mm

Radius (innen): 42mm
Außenmaß: 585 x 490mm
Radius (außen): 70mm
Glas: 8mm






Moskitonetz

Innenrahmen

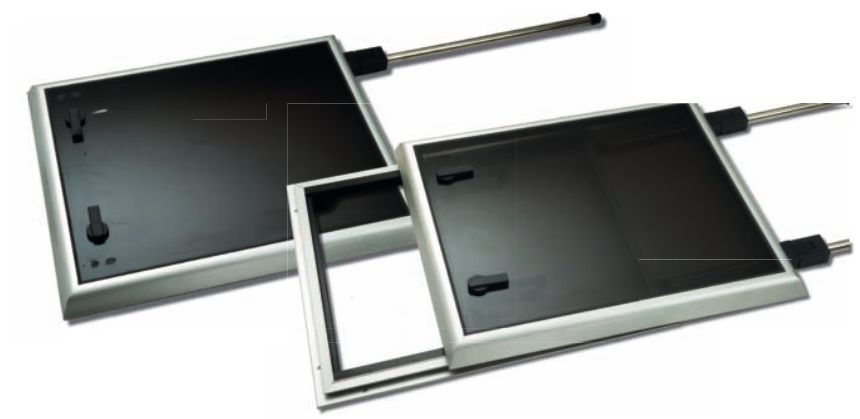

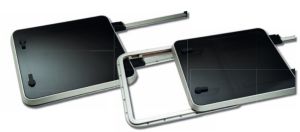

Schiebeluken

Die Nachfrage nach Schiebeluken wird immer größer. Gebo bietet Ihnen Standard- und Sonderlösungen. Erstere sind bis zu einer Größe von 720 x 720 mm erhältlich.

STANDARD-SCHIEBELUKE
Das gebogene Profil der Luken eignet sich für die direkte Montage. Auch die Schiebeluken werden in bekannter Gebo-Qualität geliefert – seewasserbeständig und eloxiert.
Eine Pulverbeschichtung des Rahmens ist auf Anfrage in jedem RAL-Farbton möglich. Standardmäßig werden Schiebeluken mit 10 Millimeter dickem und rauchgrauen Acrylglas ausgeliefert. Klar, Bronze oder Grün sind ebenfalls auf Anfrage möglich.

PLANE ODER GEBOGENE MODELLE
Auf Anfrage kann Gebo neben den Standardmodellen für ebene (plane) Untergründe auch gebogene Einheiten anfertigen. Diese Einheiten sind dann immer mit Ecken auf Gehrung gefertigt und vorgebogen. Also sowohl die Luke, als auch das Acrylglas.

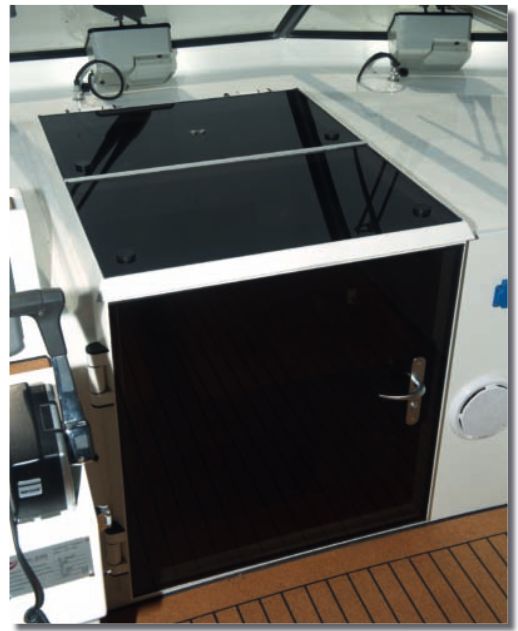

SONDERANFERTIGUNG
Diese Einheiten werden einzeln und in Handarbeit in unserer Fabrik gefertigt. Das Schiebeluk kann auch mit grünem oder grauem Acrylglas, sowie mit Acrylglas in der Farbe Klarglas hergestellt werden.
Auf Wunsch kann diese Form mit Ecken auf Gehrung gefertigt, auch in der Version für ebene (plane) Untergründe gefertigt werden.


Beschreibung

Bestell Nr.

Preis in Euro

Schiebeluken

Radius (innen): 30mm
Radius (außen): 60mm
Endstop: 50mm
Glasfarbe: grau


Lochmaß: 501 x 501mm
Außenmaß: 551 x 551mm
Schienenlänge: 420mm

Lochmaß: 600 x 600mm
Außenmaß: 650 x 650mm
Schienenlänge: 520mm

Lochmaß: 720 x 770mm
Außenmaß: 770 x 820mm
Schienenlänge: 700mm

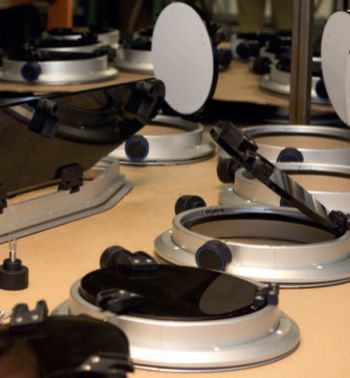

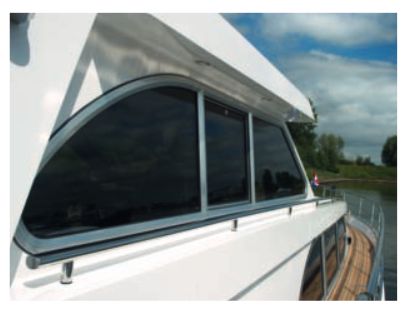

Gebo Fenster

ZUGELASSEN ZUM EINBAU IN DEN RUMPF
Die Gebo Standard Fenster sind zum Einbau in den Rumpf zertifiziert und zugelassen. Dies gilt sowohl für die Klappfenster-, als auch für die Festfensterversion. Da diese Gebo Portlights mit hochmodernen CNC Maschinen gefertigt werden, garantiert dieses Fertigungsverfahren exakt gleiche Masse über viele Jahre hinweg und gibt Ihnen Sicherheit zum problemlosen Ersatz oder Austausch.
Alle Ersatzteile wie Dichtungen, Knöpfe, Scharniere können auch nach Jahren noch bezogen und ausgetauscht werden. Standard Fenster werden in der Glasfarbe Rauchgrau angeboten. Fenster mit Klarglas, bronzefarbenem Acrylglas oder grünes Acrylglas kann auf Wunsch speziell angefertigt werden. Alle Teile sind aus seewasserbeständigen Materialien gefertigt. Rahmen und Klappteil können ggf. auch als Sonder-anfertigung in einem von Ihnen gewünschten RAL Farbton pulverbeschichtet werden. Gebo Portlights eignen sich für Wandstärken von 4 - 23 mm!

WASSERDICHTES DESIGN
Gebo Fenster sind aus seewasserbeständigem und eloxiertem Aluminium gefertigt. Im Standard werden diese in der Glasfarbe Rauchgrau und einer 10 mm starken Acrylglasscheibe geliefert.
Die Montage darf nur auf ebenem Untergrund erfolgen mit einer Maximaltoleranz von weniger als einem Millimeter!


Standard Fenster

Der Winkel am Rahmen des Fensters verhindert Wasseransammlungen, welche beim Öffnen ins Innere tropfen könnten.

WASSERDICHTES DESIGN
Gebo-Portligths sind absolut wasserdicht. Selbst wenn bei Schräglage extremer Druck auf das Fenster einiwirkt. In der Standardversion werden die Portlights mit grauem Acryl ausgestattet. Klar, Bronze oder Grün sind auf Anfrage erhältlich.

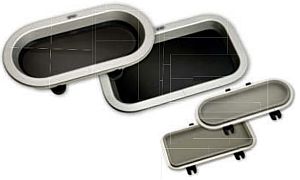

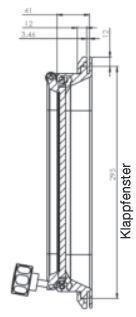

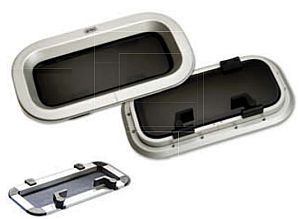

Klappfenster / Festfenster - rechteckig


Beschreibung

Bestell Nr.

Preis in Euro

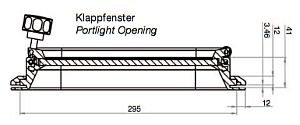

Klappfenster rechteckig - Lochmaß: 268 x 141mm

Radius (innen): 56
Außenmaß: 293 x 166mm
Radius (außen): 68
Glas: 203 x 76mm


Klappfenster

Moskitonetz


Klappfenster rechteckig - Lochmaß: 346 x 141mm

Radius (innen): 56
Außenmaß: 371 x 166mm
Radius (außen): 68
Glas: 281 x 76mm


Klappfenster

Moskitonetz



Klappfenster rechteckig - Lochmaß: 375 x 175mm

Radius (innen): 56
Außenmaß: 400 x 200mm
Radius (außen): 68
Glas: 310 x 110mm


Klappfenster

Moskitonetz

Regenabweiser



Klappfenster rechteckig - Lochmaß: 375 x 215mm

Radius (innen): 56
Außenmaß: 400 x 240mm
Radius (außen): 68
Glas: 310 x 150mm


Klappfenster

Moskitonetz


Regenabweiser



Klappfenster rechteckig - Lochmaß: 475 x 255mm

Radius (innen): 56
Außenmaß: 500 x 280mm
Radius (außen): 68
Glas: 410 x 190mm


Klappfenster

Moskitonetz

Regenabweiser



Klappfenster rechteckig - Lochmaß: 600 x 175mm

Radius (innen): 56
Außenmaß: 625 x 200mm
Radius (außen): 68
Glas: 535 x 110mm




Klappfenster


Moskitonetz

Regenabweiser

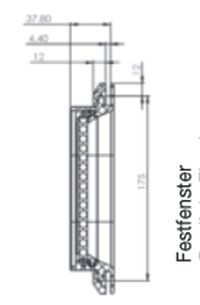

Festfenster rechteckig - Lochmaß: 268 x 141mm

Radius (innen): 56
Außenmaß: 293 x 166mm
Radius (außen): 68
Glas: 213 x 86mm




Festfenster rechteckig - Lochmaß: 375 x 175mm

Radius (innen): 56
Außenmaß: 400 x 200mm
Radius (außen): 68
Glas: 320 x 120mm





Festfenster rechteckig - Lochmaß: 375 x 215mm

Radius (innen): 56
Außenmaß: 400 x 240mm
Radius (außen): 68
Glas: 320 x 160mm




Festfenster rechteckig - Lochmaß: 475 x 255mm

Radius (innen): 56
Außenmaß: 500 x 280mm
Radius (außen): 68
Glas: 420 x 200mm



Festfenster rechteckig - Lochmaß: 600 x 175mm

Radius (innen): 56
Außenmaß: 625 x 200mm
Radius (außen): 68
Glas: 545 x 120mm

Klappfenster / Festfenster - mit Halbkreis


Beschreibung

Bestell Nr.

Preis in Euro



Klappfenster mit Halbkreis - Lochmaß: 375 x 141mm

Radius (innen): 71
Außenmaß: 400 x 166mm
Radius (außen): 100
Glas: 310 x 76mm


Klappfenster


Moskitonetz



Klappfenster mit Halbkreis - Lochmaß: 375 x 175mm

Radius (innen): 88
Außenmaß: 400 x 200mm
Radius (außen): 100
Glas: 310 x 110mm


Klappfenster

Moskitonetz

Regenabweiser




Klappfenster mit Halbkreis - Lochmaß: 483 x 229mm

Radius (innen): 114
Außenmaß: 508 x 324mm
Radius (außen): 126
Glas: 418 x 164mm


Klappfenster

Moskitonetz

Regenabweiser



Klappfenster mit Halbkreis - Lochmaß: 600 x 175mm

Radius (innen): 88
Außenmaß: 625 x 200mm
Radius (außen): 100
Glas: 535 x 110mm


Klappfenster

Moskitonetz

Regenabweiser



Festfenster mit Halbkreis - Lochmaß: 375 x 175mm

Radius (innen): 88
Außenmaß: 400 x 200mm
Radius (außen): 100
Glas: 320 x 120mm





Festfenster mit Halbkreis - Lochmaß: 483 x 229mm

Radius (innen): 114
Außenmaß: 508 x 254mm
Radius (außen): 126
Glas: 428 x 174mm



Festfenster mit Halbkreis - Lochmaß: 600 x 175mm

Radius (innen): 88
Außenmaß: 625 x 200mm
Radius (außen): 100
Glas: 545 x 120mm



Runde und elliptische Fenster

WASSERDICHTES DESIGN
Diese spezielle Serie von Gebo hebt sich von Wettbewerbsprodukten dadurch ab, dass es speziell für den Einbau in den Rumpf konzipiert wurde und auch zugelassen ist. Dichtigkeit wird auch beim „Lage Schieben“ gewährleistet und es dringt kein Wasser ein. Gleiches gilt für Spritzwasser bei Motoryachten, wenn diese mit voller Fahrt unterwegs sind.

FARBE DES ACRYLGLASES
Im Standard werden diese Fenster in der Glasfarbe Rauchgrau geliefert. Sonderglasfarben wie bronze-, klar- oder grünfarben sind auch als Sonderteile lieferbar.

OPTIMALER WASSERABFLUSS
Gebos Fenster sind so konzipiert, dass bei senkrechtem Einbau kein Wasser stehen bleiben kann und beim Öffnen ins Innere gelangen kann.

Gebo Portlights sind für die Wasserdichte Montage im Rumpfbereich zertifiziert.

Klappfenster / Festfenster- rund


Beschreibung

Bestell Nr.

Preis in Euro

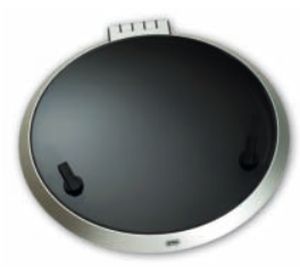

Klappfenster rund - Lochmaß: 175mm

Außenmaß: 200mm
Glas: 110mm


Klappfenster

Moskitonetz



Klappfenster rund - Lochmaß: 198mm

Außenmaß: 223mm
Glas: 133mm


Klappfenster

Moskitonetz

Regenabweiser



Klappfenster rund - Lochmaß: 236mm

Außenmaß: 261mm
Glas: 171mm


Klappfenster

Moskitonetz

Regenabweiser



Festfenster rund - Lochmaß: 175mm

Außenmaß: 200mm
Glas: 120mm



Festfenster rund - Lochmaß: 198mm

Außenmaß: 223mm
Glas: 143mm



Festfenster rund - Lochmaß: 236mm

Außenmaß: 261mm
Glas: 181mm

Klappfenster / Festfenster- elliptisch



Beschreibung

Bestell Nr.

Preis in Euro



Klappfenster elliptisch - Lochmaß: 375 x 175mm

Außenmaß: 390 x 195mm
Glas: 310 x 110mm



Klappfenster elliptisch - Lochmaß: 443 x 184mm

Außenmaß: 468 x 209mm
Glas: 403 x 121mm


Klappfenster

Moskitonetz



Klappfenster elliptisch - Lochmaß: 510 x 168mm

Außenmaß: 535 x 193mm
Glas: 445 x 102mm


Klappfenster

Moskitonetz



Klappfenster elliptisch - Lochmaß: 980 x 200mm

Außenmaß: 100 x 225mm
Glas: 855 x 135mm





Festfenster elliptisch - Lochmaß: 510 x 168mm

Außenmaß: 535 x 193mm
Glas: 455 x 112mm


0.6852 Sekunden
