Zubehör → Seitenreling Edelstahl / Zubehör für Verdecke

Seitenreling Edelstahl

Bild Beschreibung Best. Nr. Preis in Euro

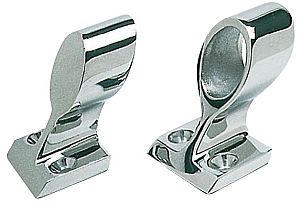

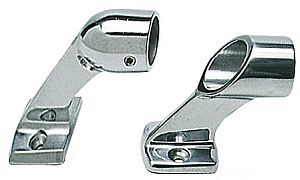

Handlaufstütze - Endstück

Aus hochglanzpoliertem rostfreiem Edelstahl AISI 316
Höhe: 60 mm
Befestigung durch Stiftschrauben (8 mm)
Für Rohr: 25 x 1,2 mm
Achtung: Lieferung der Stütze erfolgt ohne Rohr



Handlaufstütze - Mittelstück

Aus hochglanzpoliertem rostfreiem Edelstahl AISI 316
Höhe: 60 mm
Befestigung durch Stiftschrauben (8 mm)
Für Rohr: 25 x 1,2 mm
Achtung: Lieferung der Stütze erfolgt ohne Rohr



Handlaufstütze - Endstück

Aus rostfreiem Edelstahl AISI 316
Für Rohre mit Durchmesser 22 mm
Höhe: 64 mm
Schlankes Design, ohne gefährlichen Kanten

Handlaufstütze - Mittelstück

Aus rostfreiem Edelstahl AISI 316
Für Rohre mit Durchmesser 22 mm
Höhe: 64 mm
Schlankes Design, ohne gefährlichen Kanten

Handlaufstütze - Endstück

Aus rostfreiem Edelstahl AISI 316
Für Rohre mit Durchmesser 25 mm
Höhe: 64 mm
Schlankes Design, ohne gefährlichen Kanten

Handlaufstütze - Mittelstück

Aus rostfreiem Edelstahl AISI 316
Für Rohre mit Durchmesser 25 mm
Höhe: 64 mm
Schlankes Design, ohne gefährlichen Kanten

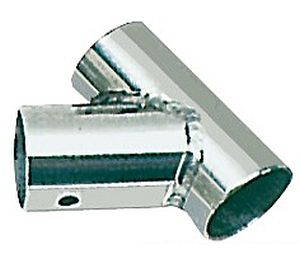

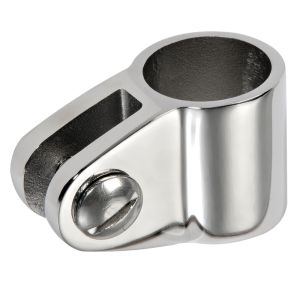

T- Stücke für Reling mit Scharnier

Version: 60°
Für Rohr Ø: 22 mm
Extrem einfache Montage
Aus präzisionsgegossenem rostfreiem Edelstahl AISI 316

T- Stücke für Reling mit Scharnier

Version: 60°
Für Rohr Ø: 25 mm
Extrem einfache Montage
Aus präzisionsgegossenem rostfreiem Edelstahl AISI 316

T- Stücke für Reling mit Scharnier

Version: 90°
Für Rohr Ø: 22 mm
Extrem einfache Montage
Aus präzisionsgegossenem rostfreiem Edelstahl AISI 316

T- Stücke für Reling mit Scharnier

Version: 90°
Für Rohr Ø: 25 mm
Extrem einfache Montage
Aus präzisionsgegossenem rostfreiem Edelstahl AISI 316

T- Stücke für Reling mit Scharnier

Version: 60°
Für Rohr Ø: 30 mm
Extrem einfache Montage
Aus präzisionsgegossenem rostfreiem Edelstahl AISI 316

T- Stücke für Reling mit Scharnier

Version: 90°
Für Rohr Ø: 30 mm
Extrem einfache Montage
Aus präzisionsgegossenem rostfreiem Edelstahl AISI 316

T-Stück 90° "Heavy Duty"

Fußlänge: 52 mm
Für eine stabile Verbindung.
Löcher ohne Gewinde.
Für Rohre Ø: 25 mm

Relingstützenverbindung

Version: geneigt
Winkel: 60°
Für Rohre Ø: 22 mm

Relingstützenverbindung

Version: geneigt
Winkel: 60°
Für Rohre Ø: 25 mm

Relingstützenverbindung

Version: geneigt
Winkel: 60°
Für Rohre Ø: 30 mm

Relingstützenverbindung

Version: gerade
Winkel: 90°
Für Rohre Ø: 22 mm

Relingstützenverbindung

Version: gerade
Winkel: 90°
Für Rohre Ø: 25 mm

Relingstützenverbindung

Version: gerade
Winkel: 90°
Für Rohre Ø: 30 mm

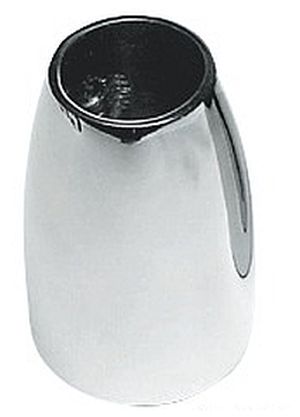

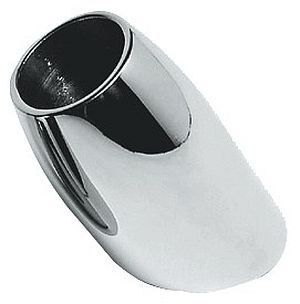

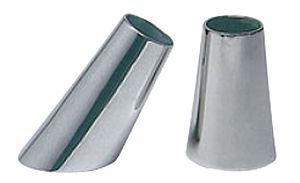

Konischer Halter

Version: geneigt
Basis: 53 x 46 mm
Höhe: 70 mm
Winkel: 60°
Für Rohre Ø: 25 mm
Aus präzisionsgegossenem rostfreiem Edelstahl AISI 316, hochglanzpoliert.
Komplett mit 8 mm Stiftschrauben.


Konischer Halter

Version: geneigt
Basis: 66 x 51 mm
Höhe: 80 mm
Winkel: 60°
Für Rohre Ø: 30 mm
Aus präzisionsgegossenem rostfreiem Edelstahl AISI 316, hochglanzpoliert.
Komplett mit 8 mm Stiftschrauben.

Konischer Halter

Version: gerade
Basis: Ø 44 mm
Höhe: 70 mm
Winkel: 90°
Für Rohre Ø: 25 mm
Aus präzisionsgegossenem rostfreiem Edelstahl AISI 316, hochglanzpoliert.
Komplett mit 8 mm Stiftschrauben.

Konischer Halter

Version: gerade
Basis: Ø 51 mm
Höhe: 80 mm
Winkel: 90°
Für Rohre Ø: 30 mm
Aus präzisionsgegossenem rostfreiem Edelstahl AISI 316, hochglanzpoliert.
Komplett mit 8 mm Stiftschrauben.

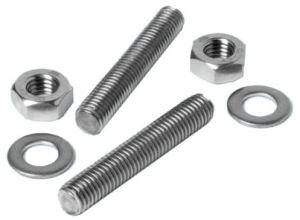

VA-Stahl Stiftschrauben-Set

8 x 60 mm
Komplett mit Schraubenmutter und Scheibe (2 Gewinde Schrauben, 2 Scheiben, 2 Mütter).

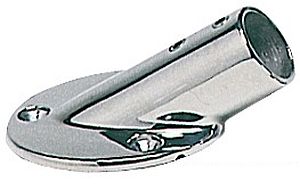

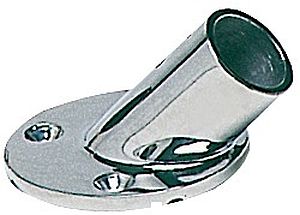

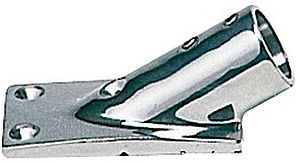

Relingstützenhalter

Stumpf-oval
Neigung: 45°
Basis: 62 x 45 mm
Höhe: 75 mm
Für Rohre Ø: 25 mm
Aus hochglanzpoliertem Edelstahl AISI 316.
Befestigung durch 8 mm Stiftschrauben.

Passende Stiftschraube und Mutter bitte separat bestellen (siehe nachfolgender Artikel).

Relingstützenhalter

Stumpf-oval
Neigung: 60°
Basis: 45 mm
Höhe: 70 mm
Für Rohre Ø: 25 mm
Aus hochglanzpoliertem Edelstahl AISI 316.
Befestigung durch 8 mm Stiftschrauben.

Passende Stiftschraube und Mutter bitte separat bestellen (siehe nachfolgender Artikel).

Relingstützenhalter

Stumpf-oval
Neigung: 90°
Basis: 45 mm
Höhe: 57 mm
Für Rohre Ø: 25 mm
Aus hochglanzpoliertem Edelstahl AISI 316.
Befestigung durch 8 mm Stiftschrauben.

Passende Stiftschraube und Mutter bitte separat bestellen (siehe nachfolgender Artikel).

Relingstützenhalter

Stumpf-oval
Neigung: 45°
Basis: 65 x 48 mm
Höhe: 75 mm
Für Rohre Ø: 30 mm
Aus hochglanzpoliertem Edelstahl AISI 316.
Befestigung durch 8 mm Stiftschrauben.

Passende Stiftschraube und Mutter bitte separat bestellen (siehe nachfolgender Artikel).

Relingstützenhalter

Stumpf-oval
Neigung: 60°
Basis: 48 mm
Höhe: 70 mm
Für Rohre Ø: 30 mm
Aus hochglanzpoliertem Edelstahl AISI 316
Befestigung durch 8 mm Stiftschrauben

Passende Stiftschraube und Mutter bitte separat bestellen (siehe nachfolgender Artikel).

Relingstützenhalter

Stumpf-oval
Neigung: 90°
Basis: 48 mm
Höhe: 62 mm
Für Rohre Ø: 30 mm
Aus hochglanzpoliertem Edelstahl AISI 316
Befestigung durch 8 mm Stiftschrauben

Passende Stiftschraube und Mutter bitte separat bestellen (siehe nachfolgender Artikel).

Passende Stiftschraube für vorgenannte Relingstützenhalter

8 x 60 mm
Komplett mit Schraubenmutter und Scheibe (2 Gewinde Schrauben, 2 Scheiben, 2 Mütter).

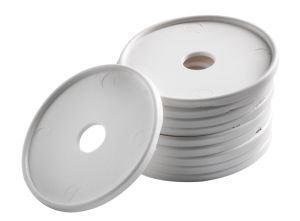

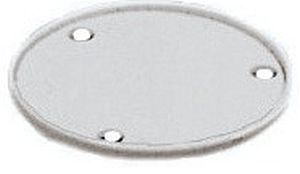

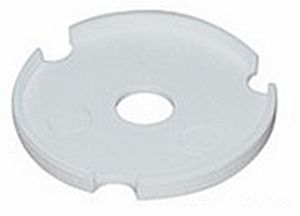

Unterlegscheiben aus weißem Polyethylen

Ø Außen: 50,5 mm
Ø Innen: 46,5 mm
Z.B. für unsere vorgenannte Stütze E4141230 geeignet.
Lieferung erfolgt im 10er-Pack.

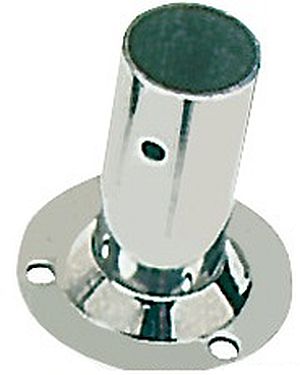

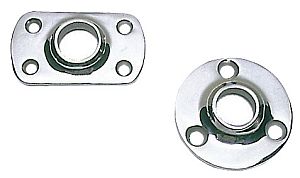

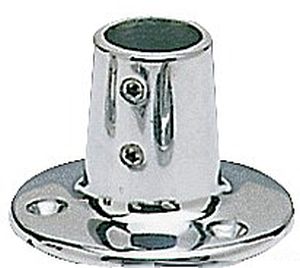

Relingstützenhalter

Version: rund
Winkel: 90°
Ø innen: 22 mm
Aus hochglanzpoliertem rostfreiem Edelstahl AISI 316
Für Rohre von 22/25 mm
Aus Mikrofusions-Edelstahl

Relingstützenhalter

Version: rund
Winkel: 90°
Ø innen: 25 mm
Aus hochglanzpoliertem rostfreiem Edelstahl AISI 316
Für Rohre von 22/25 mm
Aus Mikrofusions-Edelstahl

Relingstützenhalter

Version: rechteckig
Winkel: 90°
Ø innen: 22 mm
Aus hochglanzpoliertem rostfreiem Edelstahl AISI 316
Für Rohre von 22/25 mm
Aus Mikrofusions-Edelstahl

Relingstützenhalter

Version: rechteckig
Winkel: 90°
Ø innen: 25 mm
Aus hochglanzpoliertem rostfreiem Edelstahl AISI 316
Für Rohre von 22/25 mm
Aus Mikrofusions-Edelstahl

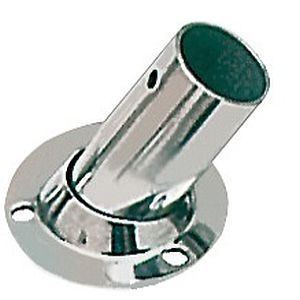

Relingstützenhalter

Version: rund
Winkel: 60°
Ø innen: 22 mm
Aus hochglanzpoliertem rostfreiem Edelstahl AISI 316
Für Rohre von 22/25 mm
Aus Mikrofusions-Edelstahl

Relingstützenhalter

Version: rund
Winkel: 60°
Ø innen: 25 mm
Aus hochglanzpoliertem rostfreiem Edelstahl AISI 316
Für Rohre von 22/25 mm
Aus Mikrofusions-Edelstahl

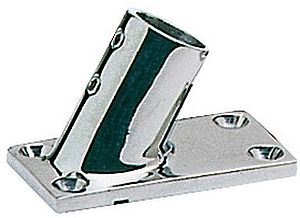

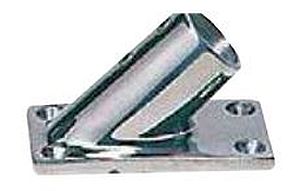

Relingstützenhalter

Version: rechteckig
Winkel: 60°
Ø innen: 22 mm
Aus hochglanzpoliertem rostfreiem Edelstahl AISI 316
Für Rohre von 22/25 mm
Aus Mikrofusions-Edelstahl

Relingstützenhalter

Version: rechteckig
Winkel: 60°
Ø innen: 25 mm
Aus hochglanzpoliertem rostfreiem Edelstahl AISI 316
Für Rohre von 22/25 mm
Aus Mikrofusions-Edelstahl

Relingsstütze

Rohr Ø = 22,5 mm
Fuß Ø = 66,7 mm
Relingstütze 90°
Runder Fuß

Relingsstütze

Rohr Ø = 25,4 mm
Fuß Ø = 71 mm
Relingstütze 90°
Runder Fuß

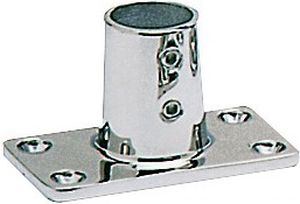

Relingsstütze

Rohr Ø = 22,5 mm
Fuß 76 x 43 mm
Relingstütze 90°
Fuß mit geraden Ecken

Relingsstütze

Rohr Ø = 25,4 mm
Fuß 81 x 48 mm
Relingstütze 90°
Fuß mit geraden Ecken

Relingsstütze

Rohr Ø = 22,5 mm
Fuß 76 x 43 mm
Relingstütze 60°
Fuß mit geraden Ecken

Relingsstütze

Rohr Ø = 25,4 mm
Fuß 81 x 48 mm
Relingstütze 60°
Fuß mit geraden Ecken

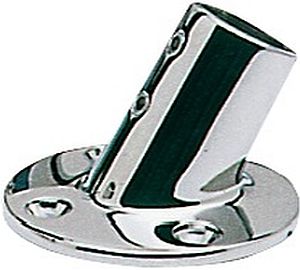

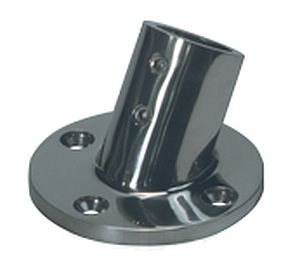

Relingsstütze

Rohr Ø = 22,5 mm
Fuß Ø = 66,7 mm
Relingstütze 60°
Runder Fuß

Relingsstütze

Rohr Ø = 25,4 mm
Fuß Ø = 71 mm
Relingstütze 60°
Runder Fuß

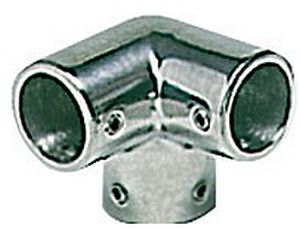

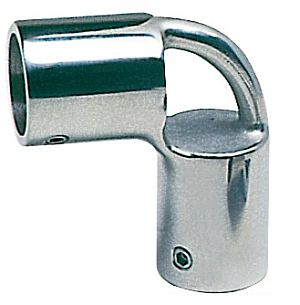

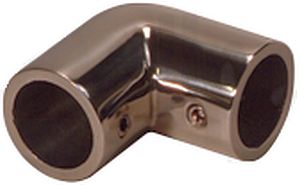

Winkelstück

Rohr Ø = 22,5 mm
Winkelförmig
90°

Winkelstück

Rohr Ø = 25,4 mm
Winkelförmig
90°

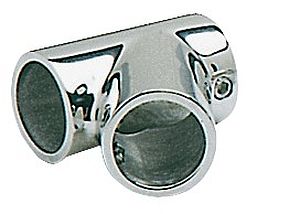

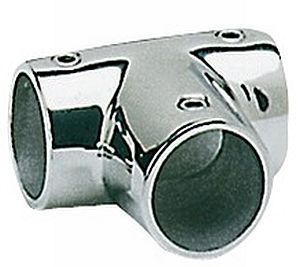

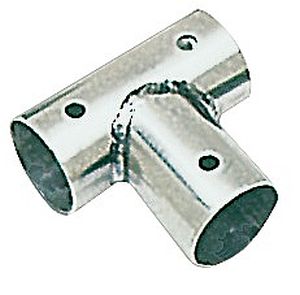

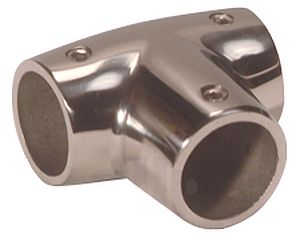

T-Stück

Rohr Ø = 22,5 mm
Universell
90°

T-Stück

Rohr Ø = 25,4 mm
Universell
90°

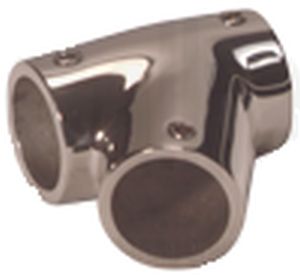

T-Stück

T-Stück links, Rohr Ø = 22,5 mm
60°

T-Stück

T-Stück links, Rohr Ø = 25,4 mm
60°

T-Stück

T-Stück rechts, Rohr Ø = 22,5 mm
60°

T-Stück

T-Stück rechts, Rohr Ø = 25,4 mm
60°

T-Stück

T-Stück universell, Rohr Ø = 22,5 mm
60°

T-Stück

T-Stück universell, Rohr Ø = 25,4 mm
60°

T-Verbinder offen

90°
Für Rohr Ø = 22,25 mm
Mit Kunststoff-Einsatz

Fuß

Beweglich, mit Bolzen
37 x 32 mm

Klappverdeckfuß

L = 45 mm
Für Rohr Ø = 22,25 mm

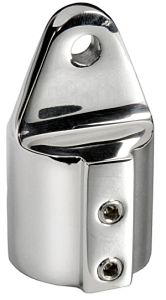

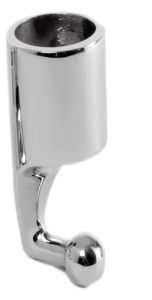

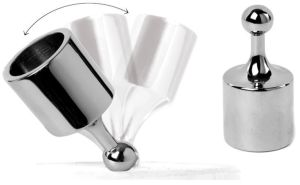

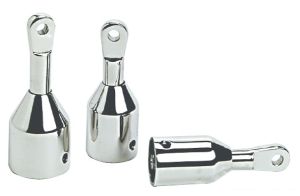

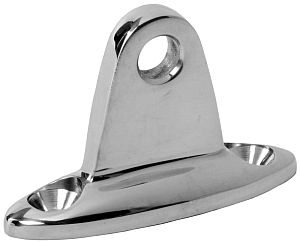

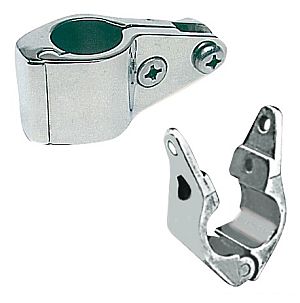

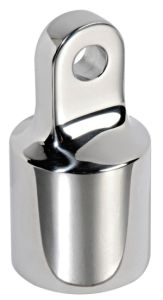

Verdecksbeschlag

Ø Reling 22,5 mm
NIRO 316 Endkappe
Verbindung: 6,3 mm

Verdecksbeschlag

Ø Reling 25,4 mm
NIRO 316 Endkappe
Verbindung: 6,3 mm

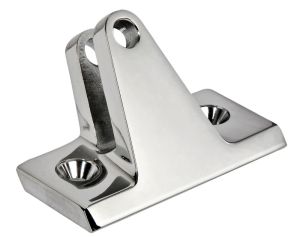

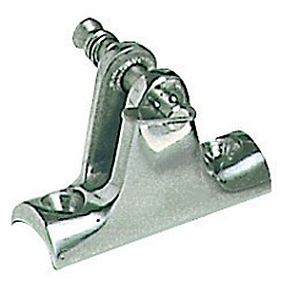

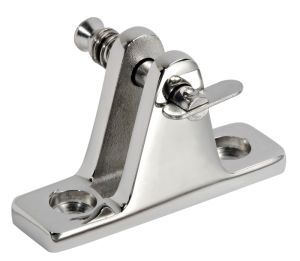

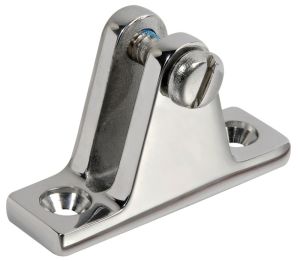

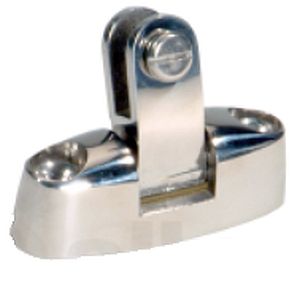

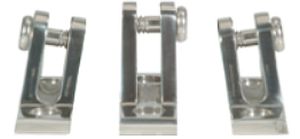

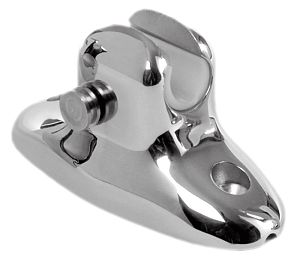

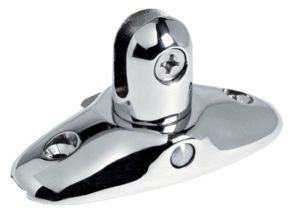

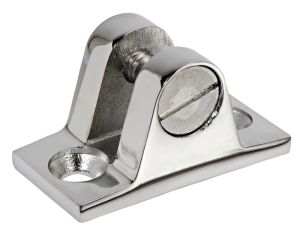

Verdecksbeschlag

NIRO 316
Seitenmontage
Mit Schraube 6,3 mm
Bodenplatte mit geraden Ecken
22,25 x 51 mm

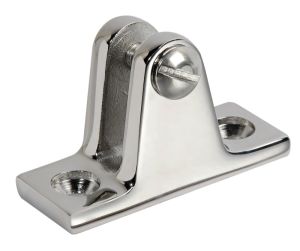

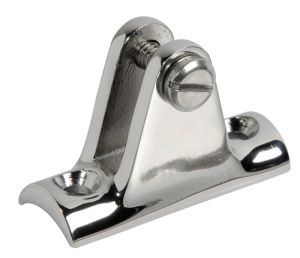

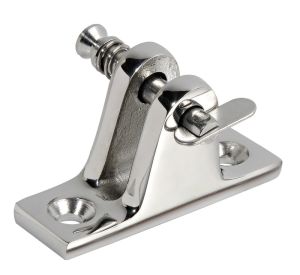

Verdecksbeschlag

Niro 316
Montagefuß mit Schraube 6,3 mm
Schräges Modell
Bodenplatte mit geraden Ecken
22 x 51 mm

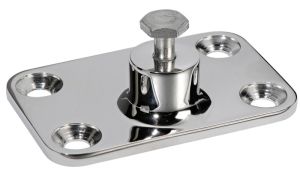

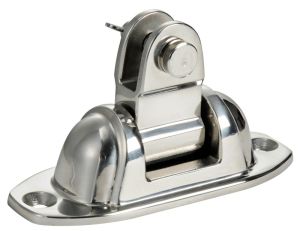

Verdecksbeschlag

NIRO 316
Seitenmontage
Extra schwere Ausführung mit Schraube M8
Fußplatte mit geraden Ecken
71 x 48,3 mm

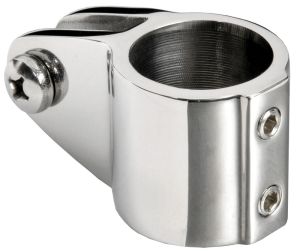

Verdecksbeschlag

Ø Reling 22,25 mm
NIRO 316 Mittelstück
Verbindung 6,3 mm

Verdecksbeschlag

Ø Reling 25,4 mm
NIRO 316 Mittelstück
Verbindung 6,3 mm

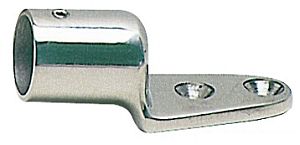

Handlaufstütze

Endstück
(rechts oder links)
Höhe: ca. 48mm
Für Rohre: Ø 22mm
Aus rostfreiem Stahl
hochglanzpoliert

Handlaufstütze

Endstück
(rechts oder links)
Höhe: ca. 57mm
Für Rohre: Ø 25mm
Aus rostfreiem Stahl
hochglanzpoliert

Handlaufstütze

Innenstück
Höhe: ca. 48mm
Für Rohre: Ø 22mm
Aus rostfreiem Stahl
hochglanzpoliert

Handlaufstütze

Innenstück
Höhe: ca. 57mm
Für Rohre: Ø 25mm
Aus rostfreiem Stahl
hochglanzpoliert

Handlauf Mittelstück

Rohr Ø = 22,25 mm
Höhe 49 mm
NIRO 316 Handlauf Mittelstück, 60°

Handlauf Mittelstück

Rohr Ø = 25,4 mm
Höhe 56 mm
NIRO 316 Handlauf Mittelstück, 60°

Handlauf Endstück

Rohr Ø = 22,25 mm
Höhe 49 mm
NIRO 316 Handlauf Endstück, 120°

Handlauf Endstück

Rohr Ø = 25,4 mm
Höhe 56 mm
NIRO 316 Handlauf Endstück, 120°

Handlauf Endstück

Rohr Ø = 22,25 mm
Höhe 37 mm
NIRO 316 Handlauf Endstück, 60°

Handlauf Endstück

Rohr Ø = 25,4 mm
Höhe 56 mm
NIRO 316 Handlauf Endstück, 60°



Abgerundete Handlaufstütze

Endstück
Öffnung Ø 22 mm
Basis Ø 35 mm
Höhe 57 mm
Aus rostfreiem Edelstahl
hochglanzpoliert

Stiftschraube und Mutter, optional E4014208
Stiftschrauben 8 mm



Abgerundete Handlaufstütze

Mittelstück
Öffnung Ø 22 mm
Basis Ø 35 mm
Höhe 57 mm
Aus rostfreiem Edelstahl
hochglanzpoliert

Stiftschraube und Mutter, optional E4014208
Stiftschrauben 8 mm



Abgerundete Handlaufstütze

Endstück
Öffnung Ø 25 mm
Basis Ø 35 mm
Höhe 57 mm
Aus rostfreiem Edelstahl
hochglanzpoliert

Stiftschraube und Mutter, optional E4014208
Stiftschrauben 8 mm



Abgerundete Handlaufstütze

Mittelstück
Öffnung Ø 25 mm
Basis Ø 35mm
Höhe 57 mm
Aus rostfreiem Edelstahl
hochglanzpoliert

Stiftschraube und Mutter, optional E4014208
Stiftschrauben 8 mm

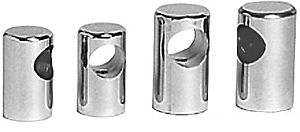

Handlaufstütze

Endstück
rostfr. Edelstahl 316
Basis Ø: 30 mm
Höhe: 55 mm
für Rohr: 22 mm
Stiftschraube und Mutter, optional E4014208
Stiftschrauben 8 mm



Handlaufstütze

Mittelstütze
rostfr. Edelstahl 316
Basis Ø: 30 mm
Höhe: 55 mm
für Rohr: 22 mm
Stiftschraube und Mutter, optional E4014208
Stiftschrauben 8 mm



Handlaufstütze

Endstück
rostfr. Edelstahl 316
Basis Ø: 35 mm
Höhe: 65 mm
für Rohr: 25 mm
Stiftschraube und Mutter, optional E4014208
Stiftschrauben 8 mm



Handlaufstütze

Mittelstütze
rostfr. Edelstahl 316
Basis Ø: 35 mm
Höhe: 65 mm
für Rohr: 25 mm
Stiftschraube und Mutter, optional E4014208
Stiftschrauben 8 mm



Handlaufstütze

Endstück
verchrom. Messing
Basis Ø: 40 mm
Höhe: 80 mm
für Rohr: 30 mm
Stiftschraube und Mutter, optional E4014208
Stiftschrauben 8 mm



Handlaufstütze

Mittelstütze
verchrom. Messing
Basis Ø: 40 mm
Höhe: 80 mm
für Rohr: 30 mm
Stiftschraube und Mutter, optional E4014208
Stiftschrauben 8 mm



Handlaufstütze

Aus rostfreiem Stahl
Für Rohr-Ø 22 mm

Höhe: 38mm

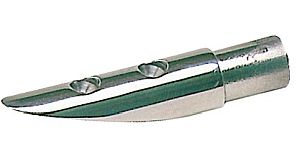

Handlaufendstück

aus hochglanzpoliertem, rostfreiem Stahl
Innen-Ø 22 mm
Höhe 38 mm



Halter

Neigung 30 °, Öffnung 22 mm
Runde Grundplatte



Halter

Neigung 45 °, Öffnung 22 mm
Runde Grundplatte



Halter

Neigung 30 °, Öffnung 25 m
Runde Grundplatte



Halter

Neigung 45 °, Öffnung 25 mm
Runde Grundplatte

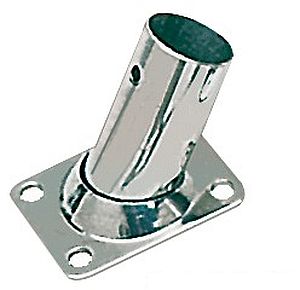

Halter

Neigung 30°
Rechteckige Grundplatte
75 x 42mm

Innen Ø 22 mm



Halter

Neigung 45°
Rechteckige Grundplatte
75 x 42mm

Innen Ø 22 mm



Relinghalter

Neigung 16°
für Rohre Ø mm: 22 x 1,2

 Relingfuß

Aus poliertem, rostfreiem Stahl
Neigung 4°. Für Rohr-Ø 25 mm
Befestigung mit 4 Schrauben



Relingstützenverbindung

110°, Innen-Ø 22 mm
für Bug oder Heck
AISI 316



Relingstützenverbindung

140°, Innen-Ø 22 mm
für Bug oder Heck
AISI 316



Relingstützenverbindung

90°, Innen-Ø 22 mm
für Bug oder Heck
AISI 316



Relingstützenverbindung

90°, Innen-Ø 25 mm
für Bug oder Heck
AISI 316



Relingstützenverbindung

3 Wege, 90°, Innen-Ø 22 m
3 Wege
AISI 316



Relingstützenverbindung

3 Wege, 90°, Innen-Ø 25 mm
3 Wege
AISI 316



Bug-Winkelverbindung

Mit Auge
Innen-Ø 22 mm

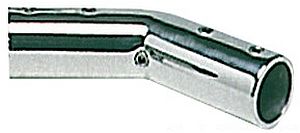

Winkelstück

Version "T" mit Öse für Terminal und Zentral Klüverleiter
Neigung: 60°
für Rohr Ø mm: 22



Anschlussstück

Rohr Ø 22 mm
Aus rostfreiem Edelstahl AISI 316
Dient als Griff für verschiedene Einsatzmöglichkeiten
Bohrung Ø 8 mm



Anschlussstück

Rohr Ø 25 mm
Aus rostfreiem Edelstahl AISI 316
Dient als Griff für verschiedene Einsatzmöglichkeiten
Bohrung Ø 8 mm



Verbindungsstück

Aus hochglanzpoliertem, rostfreiem Stahl
Halter stark verjüngt
5,5 °
Für niedrige und sportliche Reling
Innen Ø 25 mm



Relingstütze

Grundplattentyp mm: rechteckig 56x42
Schrägstellung: 60°
Für Rohre Ø mm: 22
Aus poliertem, rostfreiem Stahl AISI 316.
Einfache Ausführung
Mit MAG-Veschweißung
Sorgfältige Verarbeitung
Unterlegscheibe nicht im Lieferumfang enthalten - Bitte separat bestellen.



Relingstütze

Grundplattentyp mm: rechteckig 56x42
Schrägstellung: 60°
Für Rohre Ø mm: 25
Aus poliertem, rostfreiem Stahl AISI 316.
Einfache Ausführung
Mit MAG-Veschweißung
Sorgfältige Verarbeitung
Unterlegscheibe nicht im Lieferumfang enthalten - Bitte separat bestellen.



Relingstütze

Grundplattentyp mm: rechteckig 56x42
Schrägstellung: 90°
Für Rohre Ø mm: 22
Aus poliertem, rostfreiem Stahl AISI 316.
Einfache Ausführung
Mit MAG-Veschweißung
Sorgfältige Verarbeitung
Unterlegscheibe nicht im Lieferumfang enthalten - Bitte separat bestellen.



Relingstütze

Grundplattentyp mm: rechteckig 56 x 42
Schrägstellung: 90°
Für Rohre Ø mm: 25
Aus poliertem, rostfreiem Stahl AISI 316.
Einfache Ausführung
Mit MAG-Veschweißung
Sorgfältige Verarbeitung
Unterlegscheibe nicht im Lieferumfang enthalten - Bitte separat bestellen.



Relingstütze

Grundplattentyp mm: rund Ø 60
Schrägstellung: 90°
Für Rohre Ø mm: 22
Aus poliertem, rostfreiem Stahl AISI 316.
Einfache Ausführung
Mit MAG-Veschweißung
Sorgfältige Verarbeitung
Unterlegscheibe nicht im Lieferumfang enthalten - Bitte separat bestellen.



Unterlegscheibe für vorgenannte Relingstütze

Aus weißem Polyethylen
Unterlegscheibe: rund
Ø außen: 61,7 mm
Ø innen: 57,4 mm
Für vorgenannten Artikel E4113122.

Relingstütze

Grundplattentyp mm: rund Ø 60
Schrägstellung: 90°
Für Rohre Ø mm: 25
Aus poliertem, rostfreiem Stahl AISI 316.
Einfache Ausführung
Mit MAG-Veschweißung
Sorgfältige Verarbeitung
Unterlegscheibe nicht im Lieferumfang enthalten - Bitte separat bestellen.



Unterlegscheibe für vorgenannte Relingstütze

Aus weißem Polyethylen
Unterlegscheibe: rund
Ø außen: 61,7 mm
Ø innen: 57,4 mm
Für vorgenannten Artikel E4113123.

Relingstütze

Grundplattentyp mm: rund Ø 60
Schrägstellung: 60°
Für Rohre Ø mm: 22
Aus poliertem, rostfreiem Stahl AISI 316.
Einfache Ausführung
Mit MAG-Veschweißung
Sorgfältige Verarbeitung
Unterlegscheibe nicht im Lieferumfang enthalten - Bitte separat bestellen.



Unterlegscheibe für vorgenannte Relingstütze

Aus weißem Polyethylen
Unterlegscheibe: rund
Ø außen: 61,7 mm
Ø innen: 57,4 mm
Für vorgenannten Artikel E4113022.


Relingstütze

Grundplattentyp mm: rund Ø 60
Schrägstellung: 60°
Für Rohre Ø mm: 25
Aus poliertem, rostfreiem Stahl AISI 316.
Einfache Ausführung
Mit MAG-Veschweißung
Sorgfältige Verarbeitung
Unterlegscheibe nicht im Lieferumfang enthalten - Bitte separat bestellen.



Unterlegscheibe für vorgenannte Relingstütze

Aus weißem Polyethylen
Unterlegscheibe: rund
Ø außen: 61,7 mm
Ø innen: 57,4 mm
Für vorgenannten Artikel E4113023.

Relingstütze

Grundplattentyp mm: T-Stück
Schrägstellung: 60°
Für Rohre Ø mm: 22
Aus poliertem, rostfreiem Stahl AISI 316.
Einfache Ausführung
Mit MAG-Veschweißung
Sorgfältige Verarbeitung



Relingstütze

Grundplattentyp mm: T-Stück
Schrägstellung: 60°
Für Rohre Ø mm: 25
Aus poliertem, rostfreiem Stahl AISI 316.
Einfache Ausführung
Mit MAG-Veschweißung
Sorgfältige Verarbeitung



Relingstütze

Grundplattentyp mm: T-Stück
Schrägstellung: 90°
Für Rohre Ø mm: 22
Aus poliertem, rostfreiem Stahl AISI 316.
Einfache Ausführung
Mit MAG-Veschweißung
Sorgfältige Verarbeitung



Relingstütze

Grundplattentyp mm: T-Stück
Schrägstellung: 90°
Für Rohre Ø mm: 25
Aus poliertem, rostfreiem Stahl AISI 316.
Einfache Ausführung
Mit MAG-Veschweißung
Sorgfältige Verarbeitung



Unterlegscheibe

Für Relingstützen mit mittlerem Stift
Unterlegscheibe: rund
Ø außen: 48,2 mm
Ø innen: 44,8 mm

Endkappe

Für Rohre Ø mm: 22



Endkappe

Für Rohre Ø mm: 25

Befestigungsklammer

Version für Rohre: 20/22/25 mm
Dient der Befestigung auch von schwerem Zubehör jeglicher Art an Reling oder Roll Bar.
Aus hochglanzpoliertem, rostfreiem Edelstahl AISI 316.
Bohrlochmitte zu Mitte mm: 31,5



Befestigungsklammer

Version für Rohre: 30/35/40 mm
Dient der Befestigung auch von schwerem Zubehör jeglicher Art an Reling oder Roll Bar.
Aus hochglanzpoliertem, rostfreiem Edelstahl AISI 316.
Bohrlochmitte zu Mitte mm: 31,5



Klammer/Halterung

Geeignet für Rohre von 19 bis 32mm.
Klemme aus Technopolymer.
Für alle Platten, Behälter, Becherhalter, die auf einer Seite der Klammer aufgeschraubt werden.
Lieferung im 2er-Pack



ABS- Endkappe

Für Rohr -Ø 22 mm
Chromefarben, poliert

ABS- Endkappe

Für Rohr-Ø 25 mm
Chromefarben, poliert




Relingstützenhalter

Grundflächenform mm: rund Ø 69
Schrägstellung: 90°; Rohr-Ø mm: 22



Relingstützenhalter

Grundflächenform mm: rund Ø 78,5
Schrägstellung: 90°; Rohr-Ø mm: 25



Relingstützenhalter

Grundflächenform mm: rund Ø 68
Schrägstellung: 60°°; Rohr-Ø mm: 22



Relingstützenhalter

Grundflächenform mm: rund Ø 78,5
Schrägstellung: 60°; Rohr-Ø mm: 25



Relingstützenhalter

Grundflächenform mm: rechteckig 76,2 x 44
Schrägstellung: 90°; Rohr-Ø mm: 22



Relingstützenhalter

Grundflächenform mm: rechteckig 76,2 x 44
Schrägstellung: 90°; Rohr-Ø mm: 25



Relingstützenhalter

Grundflächenform mm: rechteckig 76,2 x 44
Schrägstellung: 60°; Rohr-Ø mm: 22



Relingstützenhalter

Grundflächenform mm: rechteckig 76,2 x 44
Schrägstellung: 60°; Rohr-Ø mm: 25



Rohr-Endstück

Schwenkbar
Für Rohr mit Durchmesser 25 mm
Aus Edelstahl AISI 316

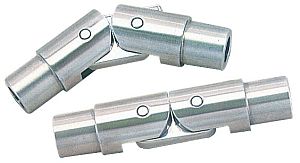

Rohr-Mittelstück

Schwenkbar
Für Rohr mit Durchmesser 25 mm
Aus Edelstahl AISI 316



Endkappe

Für Rohr 20 x 2 Ø mm

Endkappe

Für Rohr 22 x 2 Ø mm

Endkappe

Für Rohr 25 x 2 Ø mm

Endkappe

Für Rohr 30 x 1,5 Ø mm

Endkappe

Für Rohr 35 x 1,5 Ø mm

Endkappe

Für Rohr 40 x 2 Ø mm

Endkappe

Für Rohr 50 x 2,5 Ø mm

Endkappe

Für Rohr 60 x 3 Ø mm

Seitenreling

Aus rostfreiem Stahl für Motorboote
Mit Beschlägen
Rohr: 22 mm Durchmesser
hochglanzpoliert.
Ohne Mittelstütze
Länge: 100 cm
Höhe: 8 cm / 11 cm (Unterkante/Oberkante)
Lieferung/Preis gilt pro Paar

Seitenreling

Aus rostfreiem Stahl
Geneigte Stützen, rostfreie Relinghalterungen
poliertes Rohr mit 22 mm Durchmesser
Mit einer Mittelstütze
Höhe 21cm
Länge 140 cm
Lieferung/Preis gilt pro Paar

Seitenreling

Aus rostfreiem Stahl
Geneigte Stützen, rostfreie Relinghalterungen
poliertes Rohr mit 22 mm Durchmesser
Mit zwei Mittelstützen
Höhe 21cm
Länge 175 cm
Lieferung/Preis gilt pro Paar

Schienenystem für Verdecke

Bild Beschreibung Artikelnummer Preis in Euro

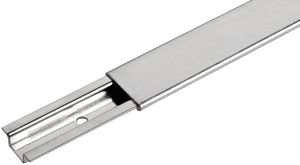

Schiene

AISI316
30x1200 mm
<#E4667300#>

Endstücke

für Schiene (Stk. 2 je Schiene zu bestellen)

<#E4667302#>

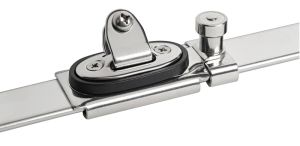

Schienensystem für Verdecke

Gleitwagen mit U-Befestigungslasche und Drucksperre.
Mikrometerregulierung 15mm
Rostfreier Edelstahl AISI 316

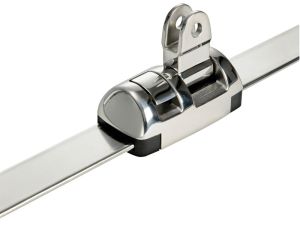

Passender Gleitwagen für vorgenanntes Schienensystem für Verdecke

Gleitwagen wie vorgenannter Artikel E4667303.
Mit Gabelanschluß
Rostfreier Edelstahl AISI 316

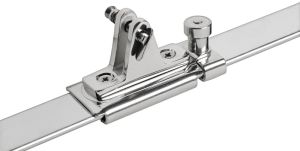

Passender Gleitwagen für vorgenanntes Schienensystem für Verdecke

Besonders robuster Gleitwagen.
180° Gelenkanschluß
Für große Verdecke mit 25/30mm Rohren.
Rostfreier Edelstahl AISI 316

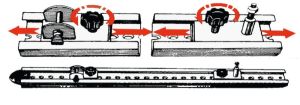

Schiene

Zum Bewegen des Verdecks.
Aus rostfreiem Stahl
Länge: 100 cm
Außenmaß: 28 x 29 mm
Die Schiene kann zugeschnitten werden.
Die für die Schiene erforderlichen weiteren Teile - Plastikendstück für Schiene, Läufer und Wandhalterung - bitte separat bestellen (siehe nachfolgende Artikel).



Plastikendstück für Schiene



Läufer aus Edelstahl mit Gabelhalterung

Universalmodell



Wandhalterung zur vertikalen Montage des Systems



Zubehör für Verdecke

Bild Beschreibung Artikelnummer Preis in Euro

Spanner für Leinen von Sonnenverdecken

Aus poliertem Edelstahl, dient dem Verstellen der Befestigungsleinen von Sonnenverdecken
55 x 12 mm

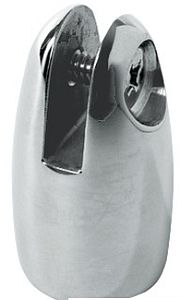

Gleitstück für Verdecke

Aus hochglanzpolierte rostfreiem Edelstahl AISI 316.
Mit Klemme zum schnellen Öffnen.
Für Rohr-Ø 22 mm
Bolzen mm: 6

Gleitstück für Verdecke

Aus hochglanzpolierte rostfreiem Edelstahl AISI 316.
Mit Klemme zum schnellen Öffnen.
Für Rohr-Ø 25 mm
Bolzen mm: 6

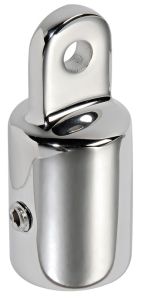

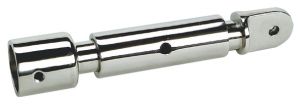

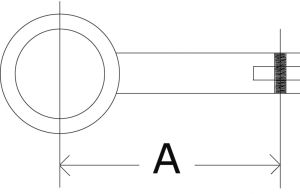

Befestigung

Befestigung des Verdecks an der Muffe aus hochglanzpoliertem,
rostfreien Edelstahl AISI 316.
Für Rohr-Ø 22 mm
Länge: 73,5 mm

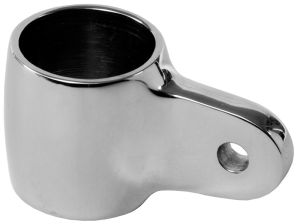

Befestigung

Befestigung des Verdecks an der Muffe aus hochglanzpoliertem,
rostfreien Edelstahl AISI 316.
Für Rohr-Ø 25 mm
Länge: 75,7 mm



Befestigung

Befestigung des Verdecks an der Muffe aus hochglanzpoliertem,
rostfreien Edelstahl AISI 316.
Für Rohr-Ø 30 mm
Länge: 85 mm

Wandhalterung

43 x 51 mm
Für Rohr-Ø 20/22/25 mm
Aus hochglanzpoliertem, rostfreiem Edelstahl AISI 316.



Wandhalterung

48 x 73 mm
Für Rohr-Ø 25/30 mm
Typ Heavy Duty
Aus hochglanzpoliertem, rostfreiem Edelstahl AISI 316.



Wandhalterung

48 x 73 mm
Für Rohr-Ø 20/22/25 mm
Aus hochglanzpoliertem, rostfreiem Edelstahl AISI 316.

Gabelplatte 90°

Gerade mit herausnehmbarem Bolzen
Für Rohre Ø 22/25/30 mm
Aus hochglanzpoliertem, rostfreiem Edelstahl AISI 316.



Gabelplatte 90° "Heavy Duty"

Für Rohr-Ø mm 25/30
Aus hochglanzpoliertem, rostfreiem Edelstahl AISI 316.



Beschlag mit 90°-Gabel

Für Rohr Ø 20 mm, 22 mm, 25 mm
Aus hochglanzpoliertem, rostfreiem Edelstahl AISI 316.

Beschlag mit abgewinkelter Gabel

Für Rohre Ø 20/22/25 mm
Aus hochglanzpoliertem, rostfreiem Edelstahl AISI 316.



Verdecksbeschlag mit abgewinkelten Flügeln

40°
62 x 25 mm
Für Rohr Ø 20/22/25/30/40 mm
Aus hochglanzpoliertem, rostfreiem Edelstahl AISI 316.



Gabelplatte abgewinkelt

Leicht abgewinkelt mit herausnehmbarem Bolzen
Für Rohre Ø 20/22/25 mm
Aus hochglanzpoliertem, rostfreiem Edelstahl AISI 316.



Gabelplatte

Mit gewölbter Grundplatte zur Montage an Rohren
Für Rohre Ø 20/22/25 mmAus hochglanzpoliertem, rostfreiem Edelstahl AISI 316.




Gabelplatte

Mit gewölbter Grundplatte zur Montage an Rohren
Für Rohre Ø 20/22/25 mm
Aus hochglanzpoliertem, rostfreiem Edelstahl AISI 316.



Gabelplatte

Mit gewölbter Grundplatte zur Montage an Rohren
Für Rohr Ø 20/22/25 mm
Aus hochglanzpoliertem, rostfreiem Edelstahl AISI 316.


Endkappe

Halterungen aus hochglanzpoliertem rostfreiem Edelstahl AISI 316.
Für Rohr Ø 20 mm



Endkappe

Halterungen aus hochglanzpoliertem rostfreiem Edelstahl AISI 316.
Für Rohr Ø 22 mm

Endkappe

Halterungen aus hochglanzpoliertem rostfreiem Edelstahl AISI 316.
Für Rohr Ø 25 mm Heavy Duty Ausführung

Endkappe

Halterungen aus hochglanzpoliertem rostfreiem Edelstahl AISI 316.
Für Rohr Ø 25 mm

Endkappe

Halterungen aus hochglanzpoliertem rostfreiem Edelstahl AISI 316.
Für Rohr Ø 30 mm

Höhere Endkappe

Halterungen aus hochglanzpoliertem rostfreiem Edelstahl AISI 316.
Für Rohr Ø 22 mm

Höhere Endkappe

Halterungen aus hochglanzpoliertem rostfreiem Edelstahl AISI 316.
Für Rohr Ø 25 mm

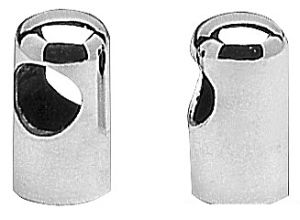

Endkappe Innen für Verdecke

Aus hochglanzpoliertem, rostfreiem Edelstahl AISI 316.
Für Rohre mit einem Ø von 22mm.


Gabelgelenk

Für Rohr Ø 20 mm
Halterungen aus hochglanzpoliertem rostfreiem Edelstahl AISI 316.



Gabelgelenk

Für Rohr Ø 22 mm
Halterungen aus hochglanzpoliertem rostfreiem Edelstahl AISI 316.

Gabelgelenk

Für Rohr Ø 25 mm Heavy Duty
Halterungen aus hochglanzpoliertem rostfreiem Edelstahl AISI 316.

Gabelgelenk

Für Rohr Ø 25 mm
Halterungen aus hochglanzpoliertem rostfreiem Edelstahl AISI 316.

Gabelgelenk

Für Rohr Ø 30 mm
Halterungen aus hochglanzpoliertem rostfreiem Edelstahl AISI 316.

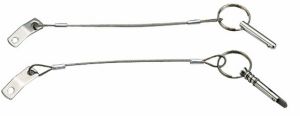

Plättchen, Kabel, Stift

Rostfreies Edelstahlplättchen mit Edelstahlkabel und Stift mit Federkugel.
Wird an Stelle der Gewindeschrauben an den Verdeckbeschlägen und ähnlichem montiert, damit das Zerlegen der Stützen des Verdecks vereinfacht wird.

Plättchen, Kabel, Stift

Rostfreies Edelstahlplättchen mit Edelstahlkabel und klappbarer Stift mit Feder.
Wird an Stelle der Gewindeschrauben an den Verdeckbeschlägen und ähnlichem montiert, damit das Zerlegen der Stützen des Verdecks vereinfacht wird.

Bolzen

Aus rostfreiem Edelstahl
Ø 6 mm
Nutzlänge: 20 mm



Gabelplatte

Aus hochglanzpoliertem, rostfreiem Edelstahl AISI 316
Für Bimini Tops
Für Rohre von 22/25 mm
Basis 90 x 40 mm
Bolzen: 6 mm

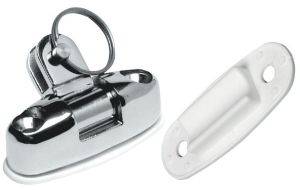

Schnapp-Halterung für Verdecke

Mit Schnapphaken
Für Rohre Ø 22/25 mm
Basis 90 x 40 mm
Außen

Schnapp-Halterung für Verdecke

Mit Schnapphaken
Für Rohre Ø 22/25 mm
54 x 29 mm
Einbau

Gabelhalterung

Aus rostfreiem, poliertem Edelstahl
AISI 316 zur Monatge von Verdecken an Rudergabelbuchsen von Schlauchbooten
Stift Ø 12 x 23 mm


Endkappe 22mm

Für Verdecksgestänge
Aus hochglanzpoliertem, rostfreiem Edelstahl Aisi 316
Mit verstellbarem Auge (15 mm)
Erlaubt die Abdeckung richtig zu spannen
Für Rohre Ø 22 mm

Endkappe 30mm

Für Verdecksgestänge
Aus hochglanzpoliertem, rostfreiem Edelstahl Aisi 316
Mit verstellbarem Auge (15 mm)
Erlaubt die Abdeckung richtig zu spannen
Für Rohre Ø 30 mm

Endkappe 25mm

Für Verdecksgestänge
Aus hochglanzpoliertem, rostfreiem Edelstahl Aisi 316
Mit verstellbarem Auge (15 mm)
Erlaubt die Abdeckung richtig zu spannen
Für Rohre Ø 25 mm

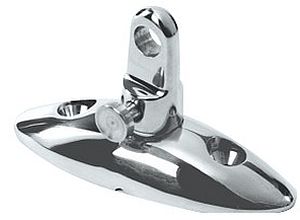

Sonnenverdeck-Serie

Basis
Maße: 93x40mm
Mit kugelgelagerter Verbindung zwischen Basis und Rohrhalter.
Drehlager aus Nylon.
Die einzelnen Komponenten sind durch Herausziehen des Sicherungsstiftes schnell demontierbar.
Hochglanzpolierter, rostfreier Edelstahl AISI 316.
Zugehörige Teile der Sonnenverdeck-Serie: siehe nachfolgende Artikel E4668010, E4668020 und E4668021.

Sonnenverdeck-Serie

Zur Montage an der Reling (Ø 25mm).
Mit kugelgelagerter Verbindung zwischen Basis und Rohrhalter.
Drehlager aus Nylon.
Die einzelnen Komponenten sind durch Herausziehen des Sicherungsstiftes schnell demontierbar.
Hochglanzpolierter, rostfreier Edelstahl AISI 316.
Zugehörige Teile der Sonnenverdeck-Serie: siehe vorgenannter Artikel E4668000 sowie nachfolgende Artikel E4668020 und E4668021.

Sonnenverdeck-Serie

90° gebogen
Für Rohr Ø 25mm.
Mit kugelgelagerter Verbindung zwischen Basis und Rohrhalter.
Drehlager aus Nylon.
Die einzelnen Komponenten sind durch Herausziehen des Sicherungsstiftes schnell demontierbar.
Hochglanzpolierter, rostfreier Edelstahl AISI 316.
Zugehörige Teile der Sonnenverdeck-Serie: siehe vorgenannte Artikel E4668000 und E4668010 sowie nachfolgender Artikel E4668021.

Sonnenverdeck-Serie

Gerade Kappe
Für Rohr Ø 25mm.
Mit kugelgelagerter Verbindung zwischen Basis und Rohrhalter.
Drehlager aus Nylon.
Die einzelnen Komponenten sind durch Herausziehen des Sicherungsstiftes schnell demontierbar.
Hochglanzpolierter, rostfreier Edelstahl AISI 316.
Zugehörige Teile der Sonnenverdeck-Serie: siehe vorgenannte Artikel E4668000, E4668010 und E4668020.

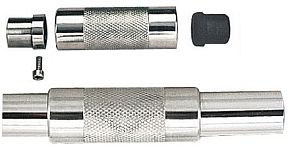

Spanner für Verdecksgestänge

Für Rohr Ø 22 mm
Länge geschlossen: 135 mm
Aus hochglanzpoliertem, rostfreiem Edelstahl AISI 316.
Ermöglichen das richtige Spannen des Verdeckes in montiertem Zustand.

Spanner für Verdecksgestänge

Für Rohr Ø 25 mm
Länge geschlossen: 135 mm.
Aus hochglanzpoliertem, rostfreiem Edelstahl AISI 316.
Ermöglichen das richtige Spannen des Verdeckes in montiertem Zustand.

Spanner für Verdecksgestänge

Für Rohr Ø 30 mm
Länge geschlossen: 144 mm.
Aus hochglanzpoliertem, rostfreiem Edelstahl AISI 316.
Ermöglichen das richtige Spannen des Verdeckes in montiertem Zustand.



Drehbare Verdecksbefestigung 180°

Länge: 70 mm

Beschlag "Stream Line" für Verdecke

Gelenk mit ausziehbarer Gabel zum Einschnappen
Für Rohr Ø: 22/25 mm
Hochglanzpolierter, rostfreier Edelstahl AISI 316.
Weitere Artikel aus der Beschlag-Serie "Stream Line": siehe nachfolgende Artikel E4665322, E4665222, E4665022, E4665025, E4665122 und E4665125.

Beschlag "Stream Line" für Verdecke

Gelenk mit ausziehbarem Auge zum Einschnappen
Für Rohr Ø: 22/25 mm
Hochglanzpolierter, rostfreier Edelstahl AISI 316.
Weitere Artikel aus der Beschlag-Serie "Stream Line": siehe vorgenannter Artikel E4665422 und nachfolgende Artikel E4665222, E4665022, E4665025, E4665122 und E4665125.

Beschlag "Stream Line" für Verdecke

Auge
Für Rohr Ø: 22/25 mm
Hochglanzpolierter, rostfreier Edelstahl AISI 316.
Weitere Artikel aus der Beschlag-Serie "Stream Line": siehe vorgenannte Artikel E4665422 und E4665322 sowie nachfolgende Artikel E4665022, E4665025, E4665122 und E4665125.

Beschlag "Stream Line" für Verdecke

Endstück
Hochglanzpolierter, rostfreier Edelstahl AISI 316.
Für Rohr Ø: 22 mm
Weitere Artikel aus der Beschlag-Serie "Stream Line": siehe vorgenannte Artikel E4665422, E4665322 und E4665222 sowie nachfolgende Artikel E4665025, E4665122 und E4665125.

Beschlag "Stream Line" für Verdecke

Endstück
Hochglanzpolierter, rostfreier Edelstahl AISI 316.
Für Rohr Ø: 25 mm
Weitere Artikel aus der Beschlag-Serie "Stream Line": siehe vorgenannte Artikel E4665422, E4665322, E4665222 und E4665022 sowie nachfolgende Artikel E4665122 und E4665125.

Beschlag "Stream Line" für Verdecke

Gelenk mit Auge
Hochglanzpolierter, rostfreier Edelstahl AISI 316.
Für Rohr Ø: 22 mm
Weitere Artikel aus der Beschlag-Serie "Stream Line": siehe vorgenannte Artikel E4665422, E4665322, E4665222, E4665022 und E4665025 sowie nachfolgender Artikel E4665125.

Beschlag "Stream Line" für Verdecke

Gelenk mit Auge
Hochglanzpolierter, rostfreier Edelstahl AISI 316.
Für Rohr Ø: 25 mm
Weitere Artikel aus der Beschlag-Serie "Stream Line": siehe vorgenannte Artikel E4665422, E4665322, E4665222, E4665022, E4665025 und E4665122.

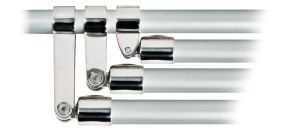

Gabelgelenk für Dreifachbogen

Abstand A: 40 mm
Aus hochglanzpoliertem Edelstahl
Diese Gelenke eignen sich für große Verdecke mit 3 Bögen
Für Rohr Ø: 30 mm


Gabelgelenk für Dreifachbogen

Abstand A: 73 mm
Aus hochglanzpoliertem Edelstahl
Diese Gelenke eignen sich für große Verdecke mit 3 Bögen
Für Rohr Ø: 30 mm

Gabelgelenk für Dreifachbogen

Abstand A: 113 mm
Aus hochglanzpoliertem Edelstahl
Diese Gelenke eignen sich für große Verdecke mit 3 Bögen
Für Rohr Ø: 30 mm

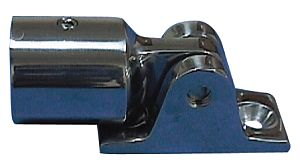

Verstärkter Beschlag mit zwei Haltestiften

Endkappe
Für Rohr Ø 22 mm
Aus rostfreiem, hochglanzpoliertem Edelstahl
Zugehöriges Gabelgelenk: siehe nachfolgender Artikel E46686xx.

Verstärkter Beschlag mit zwei Haltestiften

Endkappe
Für Rohr Ø 25 mm
Aus rostfreiem, hochglanzpoliertem Edelstahl
Zugehöriges Gabelgelenk: siehe nachfolgender Artikel E46686xx.

Verstärkter Beschlag mit zwei Haltestiften

Endkappe
Für Rohr Ø 30 mm
Aus rostfreiem, hochglanzpoliertem Edelstahl
Zugehöriges Gabelgelenk: siehe nachfolgender Artikel E46686xx.

Verstärkter Beschlag mit zwei Haltestiften

Gabelgelenk
Für Rohr Ø 22 mm
Aus rostfreiem, hochglanzpoliertem Edelstahl
Zugehörige Endkappe: siehe vorgenannter Artikel E46685xx.

Verstärkter Beschlag mit zwei Haltestiften

Gabelgelenk
Für Rohr Ø 25 mm
Aus rostfreiem, hochglanzpoliertem Edelstahl
Zugehörige Endkappe: siehe vorgenannter Artikel E46685xx.

Verstärkter Beschlag mit zwei Haltestiften

Gabelgelenk
Für Rohr Ø 30 mm
Aus rostfreiem, hochglanzpoliertem Edelstahl
Zugehörige Endkappe: siehe vorgenannter Artikel E46685xx.



Inneres Rohrgelenk 90°

Für Rohre Ø 20 x 1,2 mm
Geeignet für Verdecksgestänge.
Hochglanzpolierter, rostfreier Edelstahl AISI 316.



Inneres Rohrgelenk 90°

Für Rohre Ø 22 x 1,2 mm
Geeignet für Verdecksgestänge.
Hochglanzpolierter, rostfreier Edelstahl AISI 316.

Inneres Rohrgelenk 90°

Für Rohre Ø 20 x 1,5 mm
Geeignet für Verdecksgestänge.
Hochglanzpolierter, rostfreier Edelstahl AISI 316.

Inneres Rohrgelenk 90°

Für Rohre Ø 22 x 1,5 mm
Geeignet für Verdecksgestänge.
Hochglanzpolierter, rostfreier Edelstahl AISI 316.

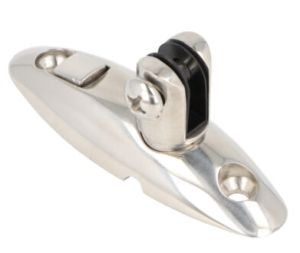

Haltebeschlag für Sonnenverdeck, mit 180°-Gelenk

Aus hochglanzpoliertem Edelstahl
Besonders robust für große Verdecke mit 25/30 mm Rohren
Basis: 106 x 42 mm
Stift: 8 mm

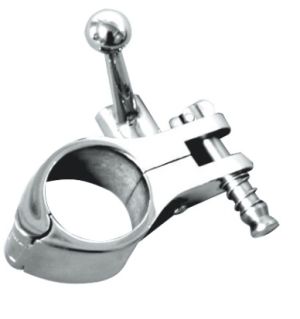

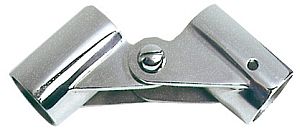

Äußeres klappbares Rohrgelenk 90°

Aus hochglanzpoliertem, rostfreiem Edelstahl AISI 316
Für Rohr Ø 30 mm
Mit Verriegelunsstift

Äußeres Rohrgelenk 90°

Für Rohre Ø 22 mm
Für Rohre von Verdecken.
Aus hochglanzpoliertem, rostfreiem Edelstahl AISI 316.



Äußeres Rohrgelenk 90°

Für Rohre Ø 25 mm
Für Rohre von Verdecken.
Aus hochglanzpoliertem, rostfreiem Edelstahl AISI 316.

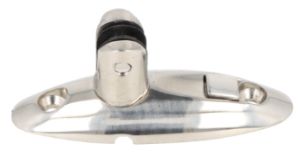

Abnehmbarer Verdeck-Basis-Beschlag

Maße Grundplatte: ca. 90x30 mm
Gewicht: ca. 150 g

Die Aufnahmenut A (7mm) ist zur Aufnahme handelsüblicher Verdeckendbeschläge aus dem Hause Pfeiffer Marine geeignet.

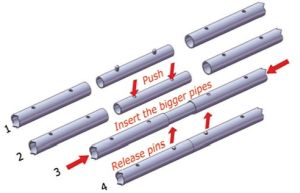

Anschlüsse für gerade Rohre mit zwei Federhalterungen

Werden im Rohrinneren montiert
Rostfrei und hochglanzpoliert
Länge: 150 mm
Für Rohre: 22 x 1,2 mm

Anschlüsse für gerade Rohre mit zwei Federhalterungen

Werden im Rohrinneren montiert
Rostfrei und hochglanzpoliert
Länge: 150 mm
Für Rohre: 25 x 1,2 mm


Hinterarm-Set zur Verdeck-Unterstützung

Komplett aus poliertem rostfreiem Edelstahl.
100cm Rohr (Ø 22mm)

Hinterarm-Set zur Verdeck-Unterstützung

Komplett aus poliertem rostfreiem Edelstahl.
100cm Rohr (Ø 25mm)


0.7488 Sekunden
