Anzeigen → Tankmessung Philippi

Die berührungslose Füllstandsmessung von Tanks mittels der Ultraschalltechnologie erfordert keine Teile mehr im Tank, die verschmutzt oder durch Krafteinwirkung beschädigt werden können. Die Messung des Füllstandes erfolgt ähnlich wie bei einem Echolot über ein vom Tanksensor ausgestrahlten Ultraschallsignal, das auf der Flüssigkeitsoberfläche reflektiert wird und durch den Tanksensor empfangen und ausgewertet wird. Damit korrekt gemessen werden kann, müssen die Schallwellen vom Tanksensor senkrecht (±6°) auf die Flüssigkeitsoberfläche auftreffen. Pegelschwankungen innerhalb des Tanks durch Schwall werden durch eine kontinuierliche Messung um einen speziellen Rechenalgorithmus ausgeglichen. Die ersten (oberen) 5cm des Messbereiches sind prinzipbedingt nicht messbar. Ist eine Messung bei Schräglage gewünscht bzw. kann der Ultraschalltankgeber nicht parallel zu der Flüssigkeitsoberfläche eingebaut werden, so ist das optionale Schallführungsrohr UFT vorzusehen. Der Abstandsring UTS dient zum Ausgleich des nicht messbaren Bereichs. Die Ultraschalltankgeber UTV können gegen vorhandene konventionelle Tankgeber einfach ausgetauscht werden, wenn diese bereits die Befestigung nach SAE- Norm (5 Bohrungen im Lochkreis von 53mm) besitzen. Das Ausgangssignal des UTV ist für den Anschluss an Rundinstrumente und Tankmonitore TCM mit einem Messbereich 0,5- 2,5 V ausgelegt.

Bild Beschreibung Artikelnr. Preis in Euro

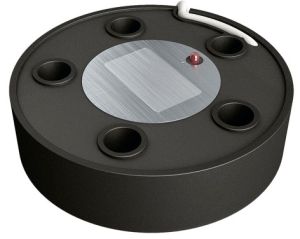

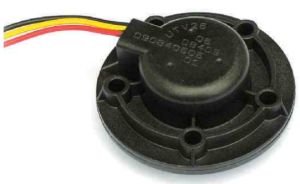

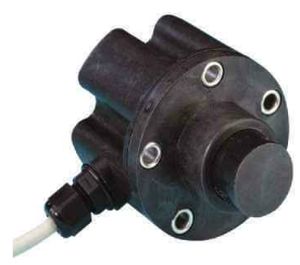

Philippi Ultraschalltankgeber UTV (0,5 V- 2,5 V)


Eingansspannung: 10- 30V
Stromaufnahme: 50mA
Ausgangssignal: 0,5V- 2,5V
Mittelungszeit: 50s
Temperaturbereich: -40°C to +85°C
Medium: Wasser, Diesel, Fäkalien


Typ: Tankgeber
UTV 20 für Tanktiefe 200mm

Typ: Tankgeber
UTV 25 für Tanktiefe 250mm

Typ: Tankgeber
UTV 30 für Tanktiefe 300mm

Typ: Tankgeber
UTV 35 für Tanktiefe 350mm

Typ: Tankgeber
UTV 40 für Tanktiefe 400mm

Typ: Tankgeber
UTV 45 für Tanktiefe 450mm

Typ: Tankgeber
UTV 50 für Tanktiefe 500mm

Typ: Tankgeber
UTV 60 für Tanktiefe 600mm

Typ: Tankgeber
UTV 70 für Tanktiefe 700mm

Typ: Tankgeber
UTV 80 für Tanktiefe 800mm

Typ: Schallführungsrohr
UFT 40 für Tanktiefe 400mm

Typ: Schallführungsrohr
UFT 80 für Tanktiefe 800mm

Typ: Abstandsring
UTS 25 für Tanktiefe 25mm
Zum Ausgleich der Totzone

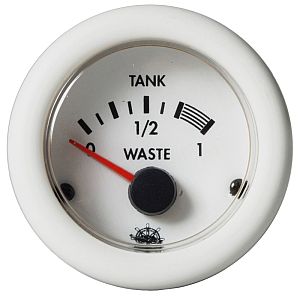

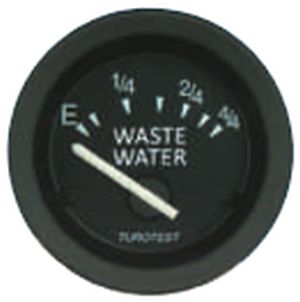

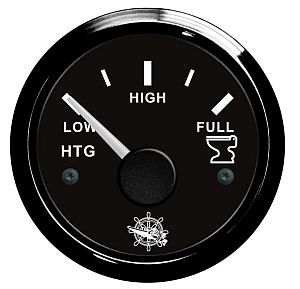

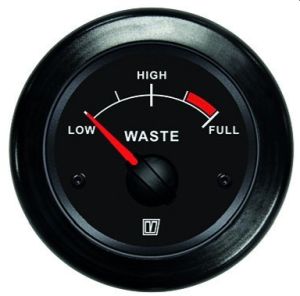

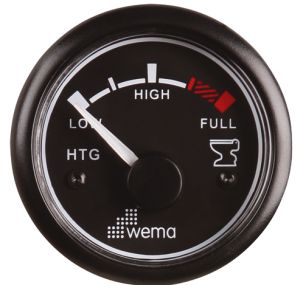

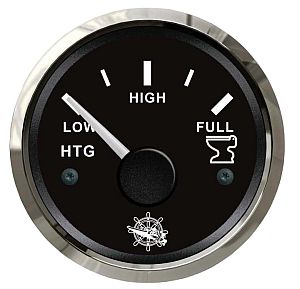

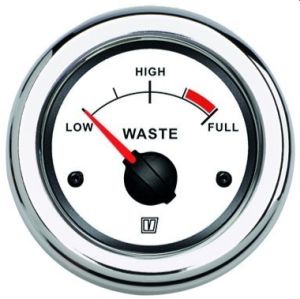

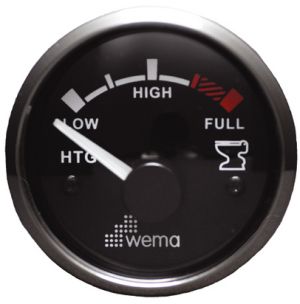

Philippi Waste Water UTV 52

Anzeigeinstrument passend zu den Ultraschall-Tankgebern der Serie UTV. Für den Betrieb an 12V und 24 V DC

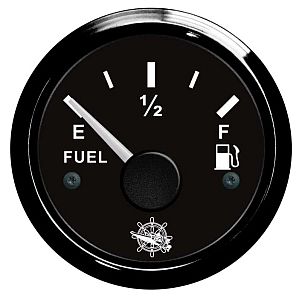

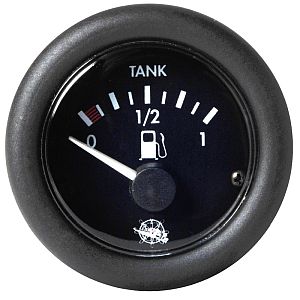

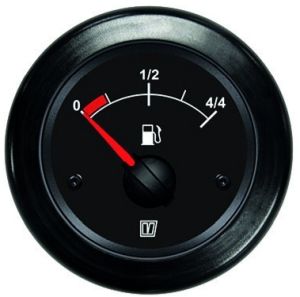

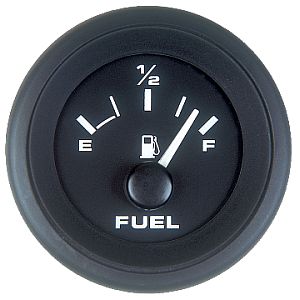

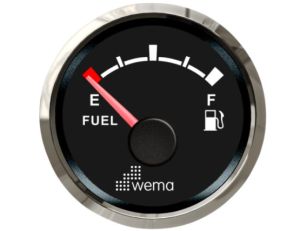

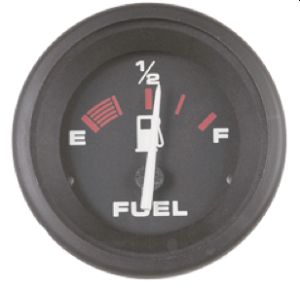

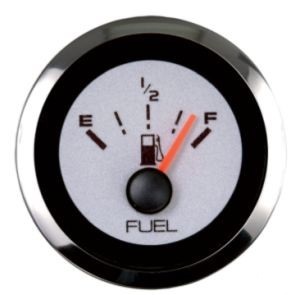

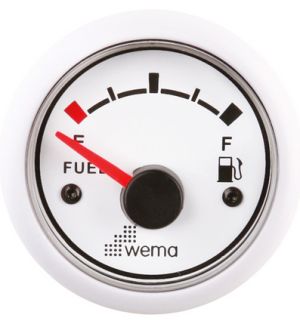

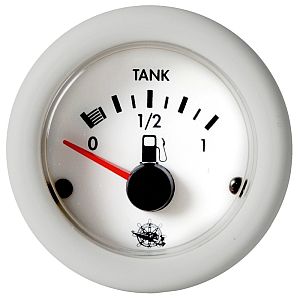

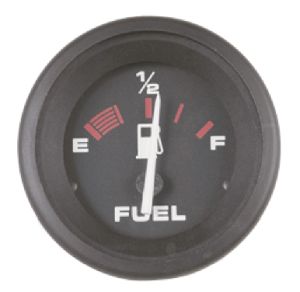

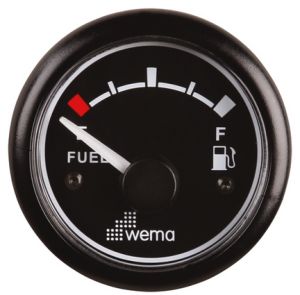

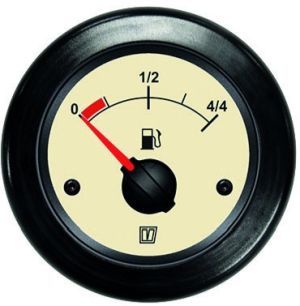

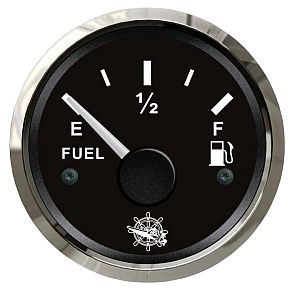

Philippi Fuel 52

Messinstrument für Treibstofftank passend zu den Tankgebern der Serie TGT. Für den Betrieb an 12V DC. Ø 52mm
Achtung: Betrieb an 24V DC nur über einen Vorwiderstand möglich (bitte separat bestellen - siehe nachfolgender Artikel).
Passendes Paneel mit Wippschalter: siehe nachfolgender Artikel

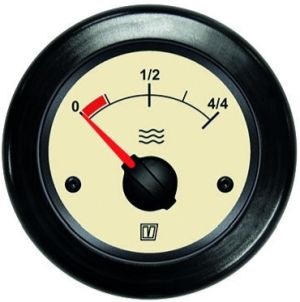

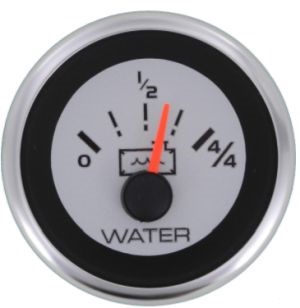

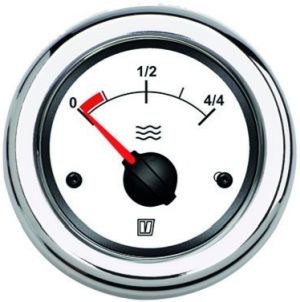

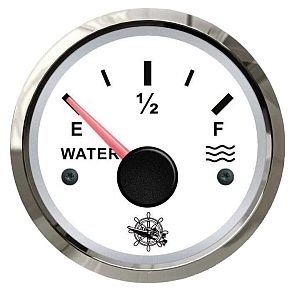

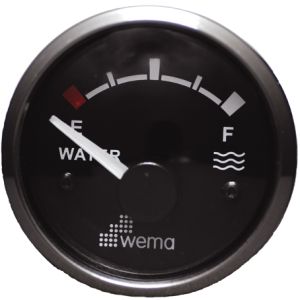

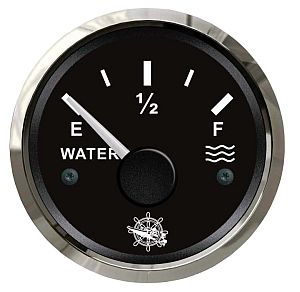

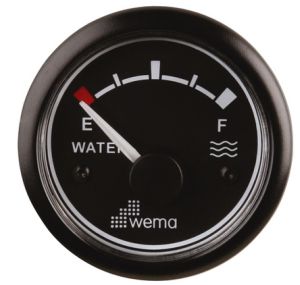

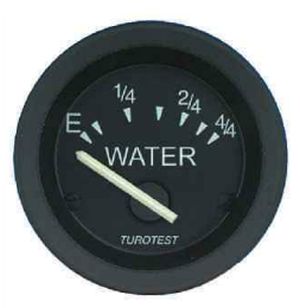

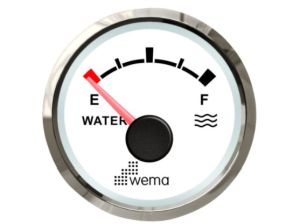

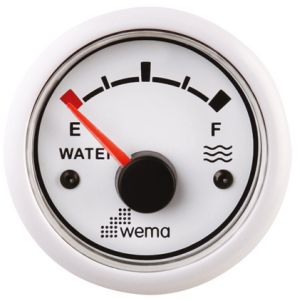

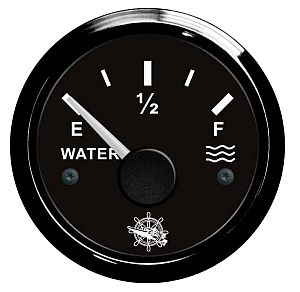

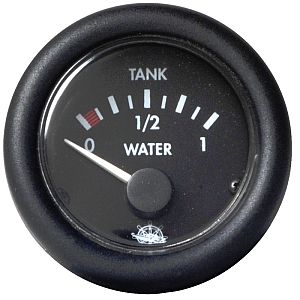

Philippi Water 52

Messinstrumente für Wassertanks der Serie TGW. Für den Betrieb an 12V DC. Ø 52mm
Achtung: Betrieb an 24V DC nur über einen Vorwiderstand möglich (bitte separat bestellen - siehe nachfolgender Artikel).
Passendes Paneel mit Wippschalter: siehe nachfolgender Artikel

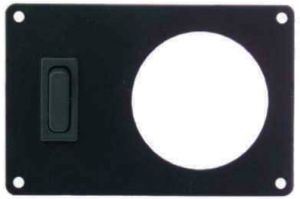

Philippi TAN 101

Panel mit Wippschalter (0-1) für ein Rundinstrument Ø 52mm.
Abmessungen: 110 x 72,5 x 40mm (90mm mit Instrument)



Philippi Tankgeber für Treibstoff (Diesel/Benzin)


Lieferung incl. Gewindeflansch GWF und Dichtung
Messauflösung: ca. 16mm
Geberbereich: 5-180 Ohm
Anschlusskabel: 2x 0,34qmm, Länge 10cm
Überdruck: max. 1 bar
Schutzart: IP65


TGT 200 erforderliche min. Tanktiefe 185mm
Anzahl Schaltpunkte: 7

TGT 250 erforderliche min. Tanktiefe 235mm
Anzahl Schaltpunkte: 10

TGT 300 erforderliche min. Tanktiefe 285mm
Anzahl Schaltpunkte: 13

TGT 350 erforderliche min. Tanktiefe 335mm
Anzahl Schaltpunkte: 16


TGT 400 erforderliche min. Tanktiefe 385mm
Anzahl Schaltpunkte: 19

TGT 450 erforderliche min. Tanktiefe 435mm
Anzahl Schaltpunkte: 23

TGT 500 erforderliche min. Tanktiefe 485mm
Anzahl Schaltpunkte: 26

TGT 600 erforderliche min. Tanktiefe 585mm
Anzahl Schaltpunkte: 32

TGT 700 erforderliche min. Tanktiefe 685mm
Anzahl Schaltpunkte: 38

TGT 800 erforderliche min. Tanktiefe 785mm
Anzahl Schaltpunkte: 44

TGT 900 erforderliche min. Tanktiefe 885mm
Anzahl Schaltpunkte: 50

Philippi Ersatz Flanschring mit Dichtung für Treibstoff GWF

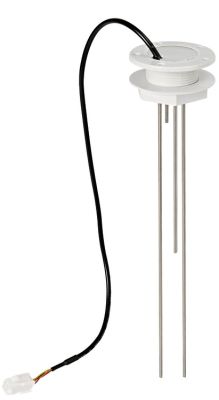

Philippi Tankgeber für Wasser


Lieferung incl. Gewindeflansch und Dichtung
Messauflösung: ca. 16mm
Geberbereich: 5-180 Ohm
Anschlusskabel: 2x 0,34qmm, Länge 10cm
Überdruck: max. 1 bar
Schutzart: IP65


TGW 200 erforderliche min. Tanktiefe 185mm
Anzahl der Schaltpunkte: 7

TGW 250 erforderliche min. Tanktiefe 235mm
Anzahl der Schaltpunkte: 10

TGW 300 erforderliche min. Tanktiefe 285mm
Anzahl der Schaltpunkte: 13

TGW 350 erforderliche min. Tanktiefe 335mm
Anzahl der Schaltpunkte: 16

TGW 400 erforderliche min. Tanktiefe 385mm
Anzahl der Schaltpunkte: 19

TGW 450 erforderliche min. Tanktiefe 435mm
Anzahl der Schaltpunkte: 23

TGW 500 erforderliche min. Tanktiefe 485mm
Anzahl der Schaltpunkte: 26

TGW 600 erforderliche min. Tanktiefe 585mm
Anzahl der Schaltpunkte: 32

TGW 700 erforderliche min. Tanktiefe 685mm
Anzahl der Schaltpunkte: 38

TGW 800 erforderliche min. Tanktiefe 785mm
Anzahl der Schaltpunkte: 44

Philippi Ersatz Flanschring mit Dichtung für Trinkwasser GWW

lebensmittelechte Ausführung
siehe Tankgeber für Wasser

Philippi TRV

Verschlusskappe zum Verschliessen des Tanks während Servivearbeiten am Geber.

Philippi GWA

Adapterflansch für Tauchrohrgeber TGx zur Montage auf SAE Lochkreis incl. Montagematerial.

Der Flansch GWA dient dazu, Tauchrohrgeber der Serie TGW / TGT auf bereits vorhandenen Bohrlöchern mit SAE-Norm zu befestigen. Er kann auch als Distanzring eingesetzt werden. Die Lieferung erfolgt mit Dichtung und 5 Edelstahl-Innensechskantschrauben M5 x 30 mit Dichtringen.

Abmessungen:
- Aufbauhöhe: 15 mm plus Dichtung 2mm
- Durchmesser: 70 mm
- Innengewinde: 1 1/4 Zoll

Philippi TDS 200

Füllstandsmessung mittels Drucksonde.
Die Drucksonde TDS wird als Tauchsonde auf den Boden eines Tanks abgehängt.
Über den hydrostatischen Druck der Flüssigkeit misst die Sonde den aktuellen Pegelstand der Flüssigkeit.
Das PUR-Anschlusskabel der Tauchsonde enthält einen dünnen Luftschlauch zum rückseitigen Druckausgleich für die Messzelle.
Dadurch kompensieren sich Luftdruckschwankungen automatisch und führen nicht zu Messertverfälschungen.
Geeignet für Diesel-, Wasser-, Abwasser- und Fäkalientanks, nicht für Benzin, Kerosin, Petroleum.
Sehr genaue und zuverlässige Messung bei hoher Messauflösung (ca. 1cm), auch bei Schwall.
Im Lieferumfang ist ein Montageflasch (Ø 79mm) mit verschiedenen Lochkreisen (analog TGT und SAE) und PG-Verschraubung und bei Angabe der Tanktiefe ein Führungsrohr zur mechanischen Führung des Gebers enthalten.
Die Drucksonde TDS wird in Verbindung mit einem Tankmonitor TCM 4V oder Tankinterface CMT 2 (Systemmonitor PSM) eingesetzt.
Achtung: Beim TCM 4V ist eine Hardwareanpassung "4-20mA" notwendig.
Messbereich: 0-200mbar (entspricht 1-200cm)
Ausgang: DC 4-20mA, 2-Ader-Prinzip
Betriebsspannung: 10-30V DC über Messleitung und Vorwiderstand
Arbeitstemperaturbereich: +5/-40°C
Sondengehäuse: Edelstahl 1.4404 (316 L, V4A), L: 97mm, Ø: 22mm
Gewicht: ca. 0,2kg (ohne Kabel)
Tauchkabel: PUR, schwarz, ölbeständig, 6m lang

Philippi TRS 130

Tankgeber für Fäkalientanks zur 3/4 voll- Meldung gemäß der Fäkalientankverordnung. Vollmeldung bei Füllstand 80mm vor erreichen der tankoberkante. Ideal für Tanktiefe 200- 400mm. Mindesttanktiefe 120mm. Lieferung mit Flansch und Dichtung.

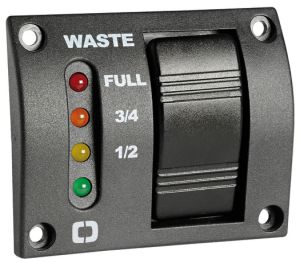

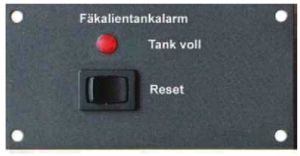

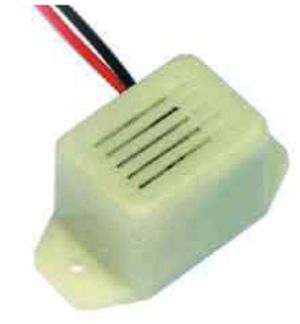

Philippi FAF

Alarmpanel zur Fäkalientanküberwachung mit optischer und akustischer Alarmmeldung. Der akustische Alarm ist mittels Taste quittierbar. Passend zu Geber TRS 130 oder RSW.
Abmessungen: B 105 x H 52,5 x T 50mm


12V

24V



Philippi RSW

Schwimmschalter für den seitlichen Einbau in Tanks zur Pegelerfassung. Je nach Einbaulage öffnet oder schließt der Schalter bei ansteigendem oder sinkendem Füllstand. Das Gehäuse ist aus Polyamid schwarz, für Öl und Benzin geeignet.

Philippi DSW

Der Schwimmerschalter kann von außen am Tank angebracht werden, ohne von Innen eine Kontermutter setzen zu müssen.
Durch einen Dichtring, der von außen festgezogen wird, ist die Montage sehr einfach nachträglich von außen möglich.
Befestigungsloch: Ø 22-24mm
Dichtung: 12mm breit für Wandstärke bis max. 5mm - nur für geringen Fülldruck geeignet.
Schaltstrom: max. 0,5A

Philippi Tanksonde TDT-10-250

Die Tanksonde TDT wird als Einschraubsonde in Bodennähe des Tanks in eine G1/2“ Gewindeaufnahme eingeschraubt. Über den hydrostatischen Druck der Flüssigkeit misst die Sonde den aktuellen Pegelstand im Tank.

Die Tanksonde TDT ist geeignet für Diesel-, Wasser-, Abwasser, Fäkalientanks.

Die Drucksonde wird in Verbindung mit einem:
Tankmonitor TCS / BTM / VTM
Tankinterface CMT 2 (System-Monitore PSM/PSL)
Interface UTI (analoge (Rund-) Messinstrumente)

Einsatz: Einschraubsonde
Aufbau: Gewinde G1/2"
Sondengehäuse: Edelstahl 1.4404 (316L, V4A)
Tankmedien: Diesel, Wasser, Abwasser, Fäkalien
Messbereich: 0-250mbar
Messauflösung: 1cm
Max. Tankhöre: 250cm
Arbeitstemperaturbreich: 0-85°C
Abmessungen: L 87, Ø 35 mm
Ausgangssignal:  DC 4-20 mA, 2-Ader-Prinzip
Betriebsspannung: 10-30V DC über Messleitung
Gewicht: ca 0,2kg, ohne Kabel

Philippi Universal-Tankinterface UTI

Zum Anschluss der Tanksonden TDS, TDN, TDT an analoge Rundinstrumente mit Spannungs- bzw. Widerstandseingang wird das Interface UTI benötigt. Es wandelt das 4 – 20 mA Signal der Tanksonde in ein Spannungs- (0,5 –2,5 V) bzw. Widerstandssignal (10 – 180 Ω) um. Zusätzlich lässt sich die Tankhöhe am Interface einstellen, damit das Vollsignal der Tanksonde TDS, TDN, TDT zur Anzeige passt.

Das Universal-Tankinterface kann eingesetzt werden, um analoge Messinstrumente an verschiedene Tankgebersysteme anzupassen.  Es sind beliebige Kombinationen möglich, z. B. eine Wandlung von  10 – 180 Ω nach 240 – 33 Ω.

Folgende Tankgebersysteme können angeschlossen werden:
Tankgeber mit Widerstandssignal 10 – 180 Ω bzw. 240 – 33 Ω
Tankgeber mit Spannungsausgang 0 – 10 V
Tankgeber mit Stromsignal 4 – 20 mA

Folgende Messinstrumente können angeschlossen werden:
Instrumente mit Widerstandseingang 10 – 180 Ω bzw. 240 – 33 Ω
Instrumente mit Spannungseingang

Betriebsspannung: 10-30V DC
Stromaufnahme: 10mA
Ausgangssignale: 10-180Ω, 240-33Ω, 0,5-2,5V
Abmessungen: B 130 x H 80 x T 42 mm

Philippi DFS 24

Durchflusssensor für Frischwassertanks.
Durchflussmenge: 1-25 Liter/min.
Anschlussflansch für Schlauch 10-12mm
Kabellänge: 20cm
Abmessungen (LxBxH): ca. 110x23x57mm

Philippi DFF 1/2"

Anschlussflansch für Schlauch 1/2"
