Schäkel

Weitere Schäkel und Wirbel finden Sie hier.

Bild Artikel Best. Nr. Preis in Euro

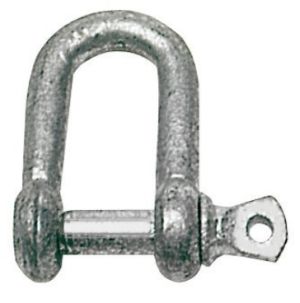

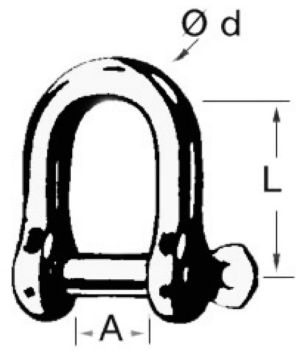

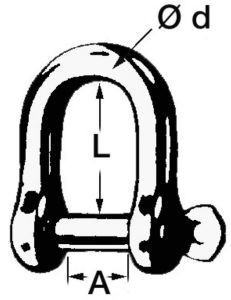

Schäkel aus verzinktem Stahl

Sorgfältige Verarbeitung, dickwandige Verzinkung.


Pin: 5 mm / Ø d: 5 mm
A: 10 mm / L: 20 mm
WL: 80 kg / BL: 320 kg

Pin: 6 mm / Ø d: 6 mm
A: 13 mm / L: 25 mm
WL: 100 kg / BL: 400 kg

Pin: 8 mm / Ø d: 8 mm
A: 16 mm / L: 32 mm
WL: 200 kg / BL: 800 kg

Pin: 10 mm / Ø d: 10 mm
A: 19 mm / L: 38 mm
WL: 320 kg / BL: 1280 kg

Pin: 11 mm / Ø d: 11 mm
A: 22 mm / L: 44 mm

Pin: 12 mm / Ø d: 12 mm
A: 25 mm / L: 51 mm
WL: 520 kg / BL: 2080 kg

Pin: 14 mm / Ø d: 14 mm
A: 28 mm / L: 58 mm
WL: 800 kg / BL: 3200 kg

Pin: 16 mm / Ø d: 16 mm
A: 32 mm / L: 64 mm
WL: 1100 kg / BL: 4400 kg

Pin: 20 mm / Ø d: 20 mm
A: 38 mm / L: 76 mm
WL: 1500 kg / BL: 6000 kg

Pin: 25 mm / Ø d: 25 mm
A: 51 mm / L: 100 mm
WL: 2100 kg / BL: 8400 kg

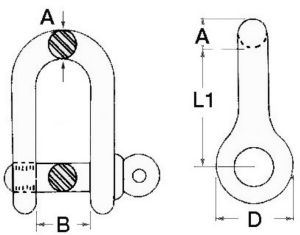

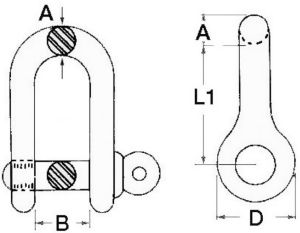

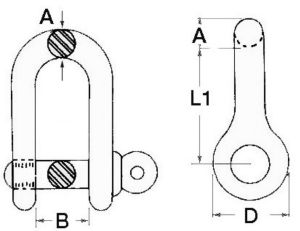

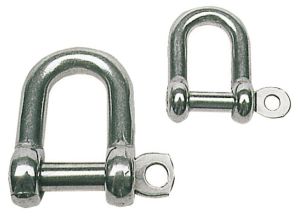

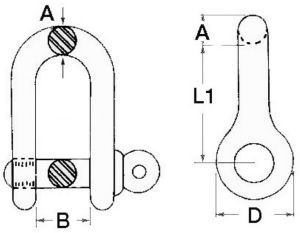

Schäkel

Aus poliertem rostfreiem Stahl AISI 316, geschmiedet und hochglanzpoliert.


A: 4 mm / B: 8 mm
D: 8 mm / L1: 16 mm
BL: 550 kg (5,8 KN)

A: 5 mm / B: 10 mm
D: 10 mm / L1: 20 mm
BL: 1000 kg (9,1 KN)

A: 6 mm / B: 12 mm
D: 12 mm / L1: 24 mm
BL: 1700 kg (13,2 KN)

A: 8 mm / B: 16 mm
D: 16 mm / L1: 32 mm
BL: 2800 kg (23,7 KN)

A: 10 mm / B: 20 mm
D: 20 mm / L1: 40 mm
BL: 4500 kg (37,3 KN)

A: 12 mm / B: 24 mm
D: 24 mm / L1: 48 mm
BL: 54,9 KN

A: 14 mm / B: 28 mm
D: 28 mm / L1: 56 mm
BL: 74,8 KN

A: 16 mm / B: 32 mm
D: 32 mm / L1: 64 mm
BL: 97,7 KN

A: 19 mm / B: 38 mm
D: 38 mm / L1: 76 mm
BL: 136,1 KN

A: 22 mm / B: 45 mm
D: 47 mm / L1: 104 mm
BL: 184,7 KN

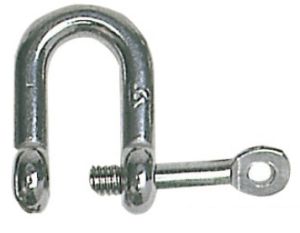

Schäkel mit Schlüsselbolzen

AISI 316
In Omega-Form.


A: 4 mm / B: 8 mm
D: 9 mm / L1: 16 mm

A: 5 mm / B: 10 mm
D: 10 mm / L1: 20 mm

A: 6 mm / B: 12 mm
D: 12 mm / L1: 24 mm

A: 12 mm / B: 24 mm
D: 24 mm / L1: 48 mm

A: 14 mm / B: 28 mm
D: 28 mm / L1: 46 mm



Kettenschäkel

Mit integriertem Ankerbolzen, für Inbusschlüssel.
Aus rostfreiem Edelstahl AISI 316.
Ermöglicht ein reibungsloses Ankerlichten.


A: 5 mm / B: 10 mm
D: 10 mm / L1: 20 mm


A: 6 mm / B: 12 mm
D: 12 mm / L1: 24 mm

A: 8 mm / B: 16 mm
D: 16 mm / L1: 32 mm

A: 10 mm / B: 20 mm
D: 20 mm / L1: 40 mm

A: 12 mm / B: 24 mm
D: 24 mm / L1: 48 mm


A: 14 mm / B: 28 mm
D: 28 mm / L1: 63 mm


A: 16 mm / B: 32 mm
D: 32 mm / L1: 64 mm

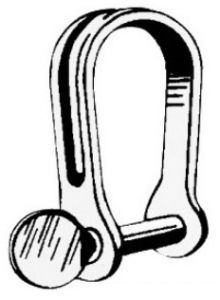

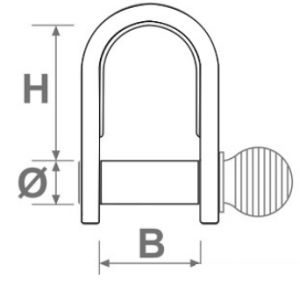

Schäkel aus gestanztem Blech

Aus Edelstahl, gestanzt. Poliert und gut verarbeitet.


Version: lang
Ø Stift: 4 mm
Länge (H): 25 mm
Breite (B): 10 mm

Version: lang
Ø Stift: 5 mm
Länge (H): 39 mm
Breite (B): 16 mm

Version: lang
Ø Stift: 6 mm
Länge (H): 43 mm
Breite (B): 14 mm

Version: lang
Ø Stift: 8 mm
Länge (H): 42 mm
Breite (B): 18 mm

Version: kurz
Ø Stift: 4 mm
Länge (H): 17 mm
Breite (B): 10 mm

Version: kurz
Ø Stift: 6 mm
Länge (H): 26 mm
Breite (B): 15 mm

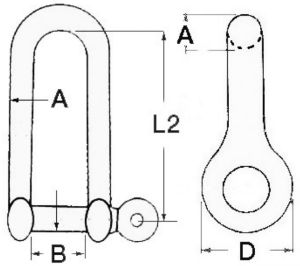

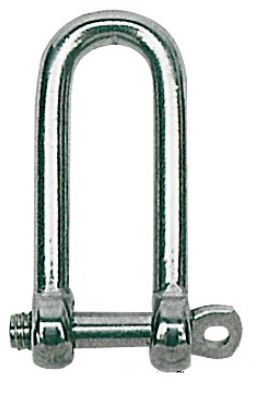

Langer Schäkel

Aus poliertem rostfreiem Edelstahl AISI 316, geschmiedet und hochglanzpoliert.


A: 4 mm / B: 8 mm
D: 8 mm / L2: 32 mm
BL: 5,8 KN

A: 5 mm / B: 10 mm
D: 10 mm / L2: 40 mm
BL: 9,1 KN

A: 6 mm / B: 12 mm
D: 12 mm / L2: 48 mm
BL: 13,2 KN

A: 8 mm / B: 16 mm
D: 16 mm / L2: 64 mm
BL: 23,7 KN

A: 10 mm / B: 20 mm
D: 20 mm / L2: 80 mm
BL: 37,3 KN

A: 12 mm / B: 24 mm
D: 24 mm / L2: 96 mm
BL: 54,9 KN

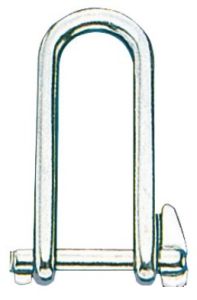

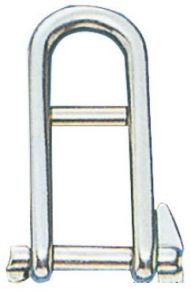

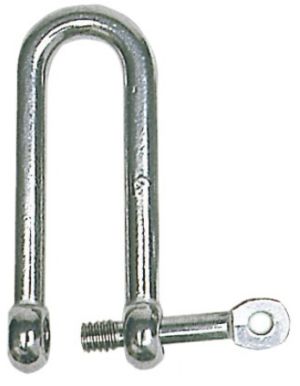

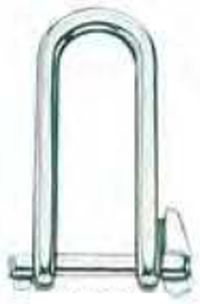

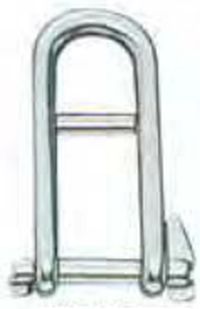

Langer Schäkel mit Schlüsselbolzen

Aus poliertem rostfreiem Edelstahl AISI 316, geschmiedet und hochglanzpoliert.


A: 5 mm / B: 10 mm
D: 10 mm / L1: 40 mm
BL: 9,1 KN

A: 6 mm / B: 12 mm
D: 12 mm / L1: 48 mm
BL: 13,2 KN

A: 8 mm / B: 16 mm
D: 16 mm / L1: 64 mm
BL: 23,7 KN

A: 10 mm / B: 20 mm
D: 20 mm / L1: 80 mm
BL: 37,3 KN

A: 12 mm / B: 24 mm
D: 24 mm / L1: 96 mm
BL: 54,9 KN

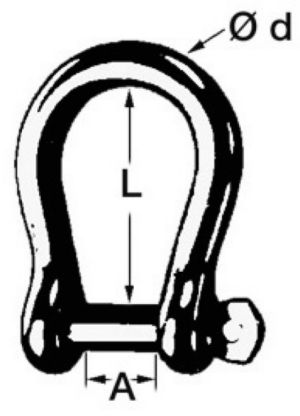

Geschweifter Schäkel

Aus feuerverzinktem Stahl.


Pin: 6 mm / Ø d: 6 mm
A: 13 mm / L: 25 mm
WL: 100 kg / BL: 400 kg

Pin: 8 mm / Ø d: 8 mm
A: 16 mm / L: 32 mm
WL: 200 kg / BL: 800 kg

Pin: 10 mm / Ø d: 10 mm
A: 19 mm / L: 38 mm
WL: 320 kg / BL: 1280 kg

Pin: 12 mm / Ø d: 12 mm
A: 25 mm / L: 51 mm
WL: 520 kg / BL: 2080 kg

#E0832914,LINK#>
Pin: 14 mm / Ø d: 14 mm
A: 28 mm / L: 58 mm
WL: 800 kg / BL: 3200 kg


Pin: 16 mm / Ø d: 16 mm
A: 32 mm / L: 64 mm
WL: 1100 kg / BL: 4400 kg

Pin: 20 mm / Ø d: 20 mm
A: 38 mm / L: 76 mm
WL: 1500 kg / BL: 6000 kg

Pin: 25 mm / Ø d: 25 mm
A: 51 mm / L: 100 mm
WL: 2100 kg / BL: 8400 kg

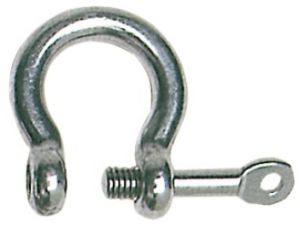

Geschweifter Schäkel mit Schlüsselbolzen

Aus poliertem rostfreiem Edelstahl AISI 316, geschmiedet und hochglanzpoliert.


A: 4 mm / B: 8 mm
D: 9 mm / L1: 16 mm

A: 5 mm / B: 10 mm
D: 10 mm / L1: 20 mm

A: 6 mm / B: 12 mm
D: 12 mm / L1: 24 mm

A: 8 mm / B: 16 mm
D: 16 mm / L1: 32 mm

A: 10 mm / B: 20 mm
D: 20 mm / L1: 40 mm

A: 12 mm / B: 24 mm
D: 24 mm / L1: 48 mm

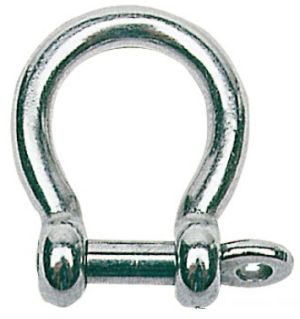

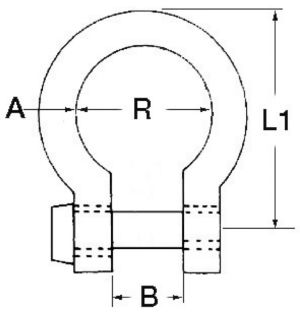

Geschweifter Schäkel

Aus poliertem rostfreiem Edelstahl AISI 316, geschmiedet und hochglanzpoliert.


A: 4 mm / B: 8 mm
R: 14 mm / L1: 16 mm
WL: 138 kg / BL: 550 kg

A: 5 mm / B: 10 mm
R: 17 mm / L1: 20 mm
WL: 250 kg / BL: 1000 kg

A: 6 mm / B: 12 mm
R: 21 mm / L1: 24 mm
WL: 425 kg / BL: 1700 kg

A: 8 mm / B: 16 mm
R: 28 mm / L1: 32 mm
WL: 700 kg / BL: 2800 kg

A: 10 mm / B: 20 mm
R: 34 mm / L1: 40 mm
WL: 1375 kg / BL: 5500 kg

A: 12 mm / B: 24 mm
R: 42 mm / L1: 48 mm
WL: 1875 kg / BL: 7500 kg

A: 14 mm / B: 28 mm
R: 50 mm / L1: 56 mm
WL: 1750 kg / BL: 7000 kg

A: 16 mm / B: 32 mm
R: 56 mm / L1: 64 mm
WL: 2500 kg / BL: 10000 kg

A: 19 mm / B: 38 mm
R: 66 mm / L1: 87 mm
WL: 3750 kg / BL: 15000 kg

A: 22 mm / B: 44 mm
R: 78 mm / L1: 99 mm
WL: 4750 kg / BL: 19000 kg



Kettenschäkel

Mit integriertem Ankerbolzen, für Inbusschlüssel.
Aus rostfreiem Edelstahl AISI 316.
Ermöglicht ein reibungsloses Ankerlichten.


Ø: 6 mm / A: 12 mm / B: 27 mm


Ø: 8 mm / A: 16 mm / B: 37 mm


Ø: 10 mm / A: 20 mm / B: 46 mm


Ø: 12 mm / A: 25 mm / B: 55 mm


Ø: 14 mm / A: 28 mm / B: 60 mm

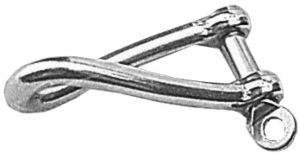

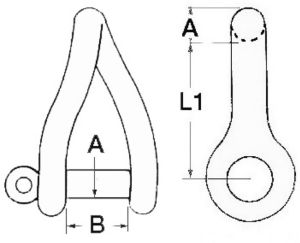

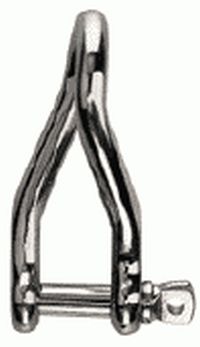

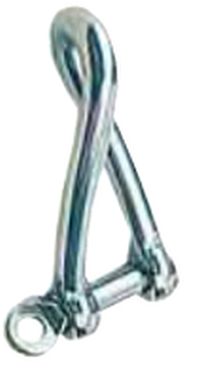

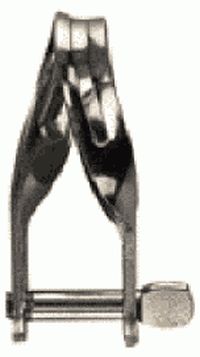

Gedrehter Schäkel

Aus rostfreiem Edelstahl geschmiedet, sehr widerstandsfähig, perfektes Finish, gedrehte lange Form.


Ø A: 4 mm / B: 9 mm / L1: 22 mm

Ø A: 5 mm / B: 12 mm / L1: 28 mm

Ø A: 6 mm / B: 13 mm / L1: 34 mm

Ø A: 8 mm / B: 17 mm / L1: 41 mm

Ø A: 10 mm / B: 21 mm / L1: 47 mm

Ø A: 12 mm / B: 25 mm / L1: 60 mm


Schäkel mit Schnappverschluß

Aus rostfreiem Edelstahl AISI 316 in Mikrofusion.
Variante: Standard


Ø D: 5 mm
A: 12 mm
L: 40 mm

Ø D: 6 mm
A: 15 mm
L: 46 mm

Ø D: 8 mm
A: 20 mm
L: 64 mm

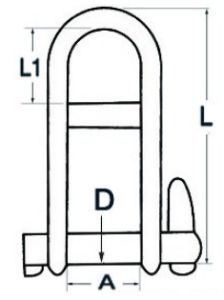

Schäkel mit Schnappverschluß

Aus rostfreiem Edelstahl AISI 316 in Mikrofusion.
Variante: mit Schnappverschluß


Ø D: 5 mm
A: 12 mm
L: 40 mm
L1: 12 mm

Ø D: 6 mm
A: 15 mm
L: 46 mm
L1: 15 mm

Ø D: 8 mm
A: 20 mm
L: 64 mm
L1: 20 mm

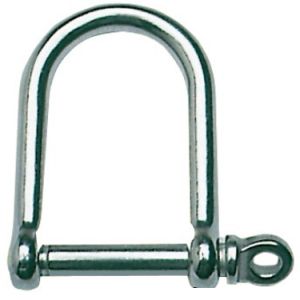

Schäkel

Extra breit.
Aus geschmiedetem Edelstahl AISI 316, hochglanzpoliert.


Ø d: 5 mm / A: 25 mm / L: 22,5 mm
BL: 750 kg

Ø d: 6 mm / A: 24 mm / L: 36 mm
BL: 1350 kg

Ø d: 8 mm / A: 28 mm / L: 35 mm
BL: 2500 kg

Ø d: 10 mm / A: 40 mm / L: 60 mm
BL: 3350 kg

Ø d: 12 mm / A: 48 mm / L: 72 mm
BL: 4000 kg

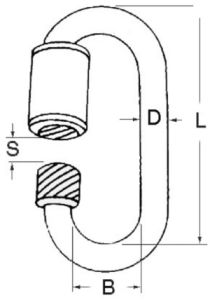

Schotschäkel mit Schraubverschluß

Aus rostfreiem Edelstahl AISI 316.
Äußerst widerstandsfähig.


D: 3,5 mm / L: 29 mm
B: 10 mm / S: 4,5 mm
WL: 75 kg / BL: 195 kg

D: 4 mm / L: 32 mm
B: 12 mm / S: 5,5 mm
WL: 225 kg / BL: 565 kg

D: 5 mm / L: 39 mm
B: 13 mm / S: 6,5 mm
WL: 295 kg / BL: 735 kg

D: 6 mm / L: 45 mm
B: 14 mm / S: 7,5 mm
WL: 395 kg / BL: 990 kg

D: 8 mm / L: 58 mm
B: 18 mm / S: 9,5 mm
WL: 690 kg / BL: 1730 kg

D: 10 mm / L: 69 mm
B: 22 mm / S: 12 mm
WL: 1045 kg / BL: 2615 kg

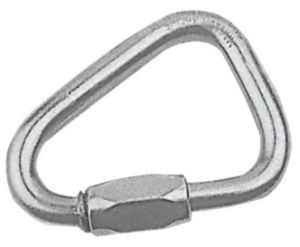

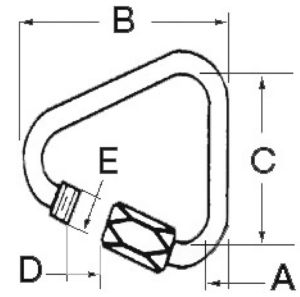

Schotschäkel Delta mit Schraubverschluß

Aus rostfreiem Edelstahl AISI 316.


A: 3,5 mm
B: 35 mm
C: 33 mm
D: 4,5 mm
E: 4,5 mm

A: 4,5 mm
B: 50 mm
C: 30 mm
D: 6,2 mm
E: 6,2 mm

A: 6 mm
B: 55 mm
C: 35 mm
D: 8 mm
E: 10 mm


Schnappschäkel

Aus rostfreiem Edelstahl AISI 316.
Mit Spiralfeder.


Länge: 31 mm

Länge: 50 mm

Länge: 70 mm

Länge: 100 mm

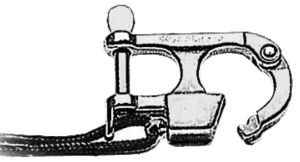

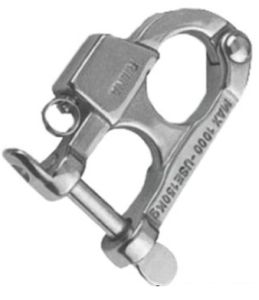

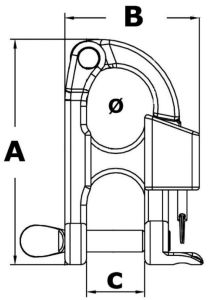

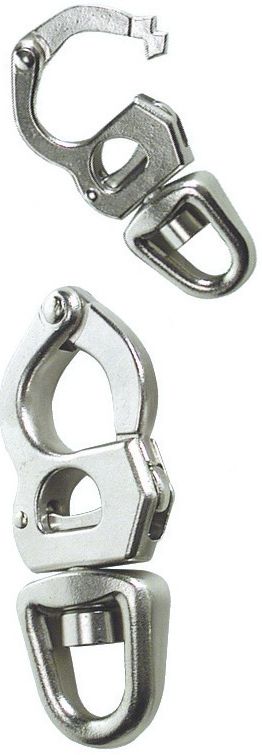

Schnappschäkel für Wasserski

Aus rostfreiem Edelstahl AISI 316.
Öffnet sich sofort auch unter Belastung unabhängig von der Auslösezugrichtung.


Ø: 15,8 mm
A: 59,5 mm
B: 37 mm
C: 16,7 mm
Arbeitslast: 150 kg
Max. Last: 800 kg

Ø: 22,3 mm
A: 100 mm
B: 49 mm
C: 20,7 mm
Arbeitslast: 3000 kg
Max. Last: 1200 kg


Schnappschäkel

Aus rostfreiem Edelstahl AISI 316, hochglanzpoliert.
Mit drehbarem Auge.
Für Spinnaker, Fall und zum vielseitigen Gebrauch.


A: 12 mm
B: 12 mm
L: 70 mm

A: 16 mm
B: 16 mm
L: 87 mm

A: 22 mm
B: 22 mm
L: 128 mm

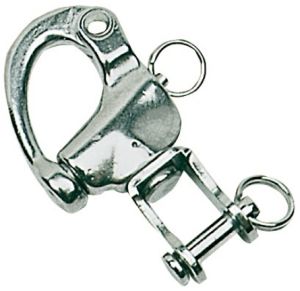

Schnappschäkel mit Doppelwirbel

Aus rostfreiem Edelstahl AISI 316.
Mit Doppelgelenk und drehbarem Auge.
Für Spinnaker, Fall und zum vielseitigen Gebrauch.


A: 16 mm
B: 14 mm
L: 82 mm

A: 21 mm
B: 16 mm
L: 105 mm

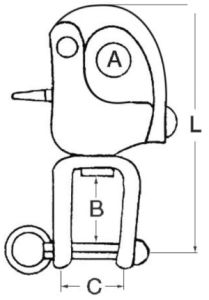

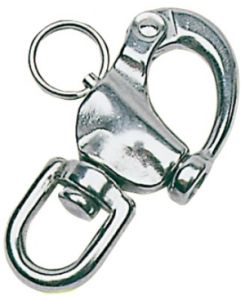

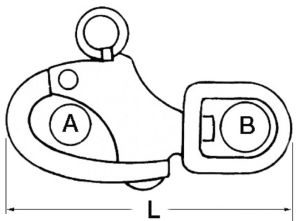

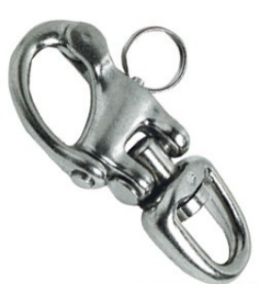

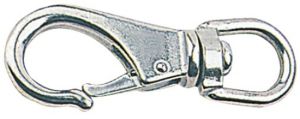

Wirbel Schnappschäkel

Aus rostfreiem Edelstahl AISI 316, hochglanzpoliert.
Auge mit drehbarem Bügel.
Für Spinnaker, Fall und zum vielseitigen Gebrauch.


A: 12 mm
B: 12 mm
L: 70 mm
C: 12 mm

A: 16 mm
B: 13 mm
L: 87 mm
C: 13 mm

A: 22 mm
B: 16 mm
L: 128 mm
C: 22 mm

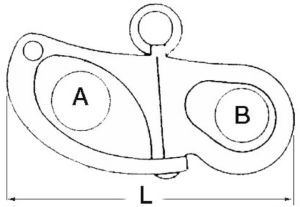

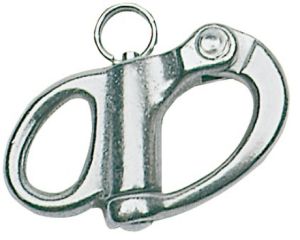

Schnappschäkel

Aus rostfreiem Edelstahl AISI 316, gute Verarbeitung, sehr widerstandsfähig.
Für Spinnaker, Fall und andere Anwendungen.


A: 11 mm
B: 6 mm
L: 32 mm

A: 12 mm
B: 9 mm
L: 52 mm

A: 16 mm
B: 12 mm
L: 66 mm

A: 22 mm
B: 16 mm
L: 96 mm


Schnappschäkel

Aus rostfreiem Edelstahl AISI 316 poliert.
Mit Schnappverschluß.
Für Schot, Fall und Spinnaker.


Länge: 85 mm
A: 17 mm
B: 11 mm

Länge: 105 mm
A: 21 mm
B: 14 mm

Länge: 127 mm
A: 26 mm
B: 17 mm


Schnappschäkel

Aus rostfreiem Edelstahl AISI 316.
Mit Roller.


Länge: 69 mm

Länge: 83 mm

Länge: 94 mm

Länge: 113 mm

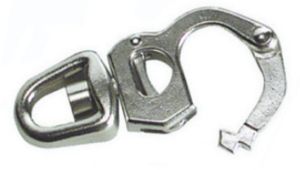

Wirbelschnappschäkel

Edelstahl
BolzenØ: 6 mm
Mittelweite (C): 14 mm
Länge: 85 mm

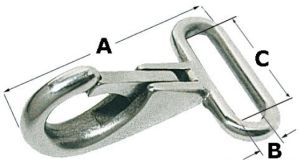

Schnappschäkel

Aus rostfreiem Edelstahl AISI 316.
Auge für Gurte ab 25 mm.
Ideal für Sonnensegel, Bimini.
A: 48 mm
B: 5 mm
C: 25 mm

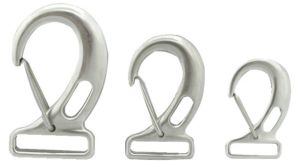

Schnappring

Aus Stahl AISI 316.
Mit drehbarem Sicherheitsverschluß.
Mit rechteckiger Öffnung für Gurte.


Länge: 52 mm
Für Gurt max.: 26 mm

Länge: 72 mm
Für Gurt max.: 32 mm

Länge: 90 mm
Für Gurt max.: 40 mm

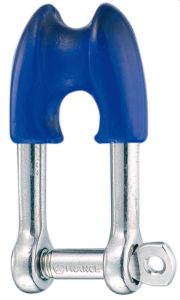

WICHARD Kausch-Schäkel

Aus Edelstahl
Mit glasfaserverstärktem Polypropylen-Kopf


Arbeitslast: 1000kg
Bruchlast: 3000kg
Wichard nr.:1494
B1: 16mm
L1: 41mm


Arbeitslast: 1520kg
Bruchlast: 5000kg
Wichard nr.: 1495
B1: 20mm
L1: 51mm

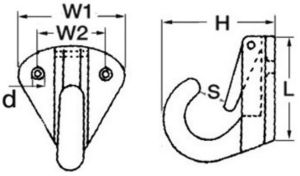

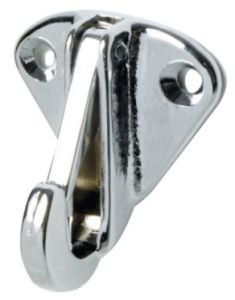

Platte mit Karabiner

Befestigung mittels vorgebohrter Löcher.
Spiralfederung.


Material: Messing verchromt
L: 30 mm
W1: 36 mm
W2: 25 mm
S: 7 mm
d: 4,2 mm
H: 27 mm


Material: Edelstahl AISI 316
L: 27 mm
W1: 33 mm
W2: 20 mm
S: 7 mm
d: 4 mm
H: 25,5 mm

Material: Edelstahl AISI 316
L: 35 mm
W1: 31 mm
W2: 19 mm
S: 10 mm
d: 4,5 mm
H: 31,5 mm

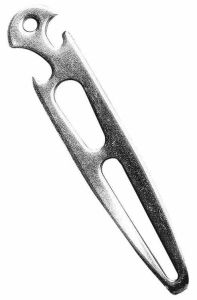

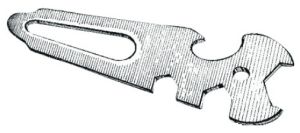

Multifunktionsschlüssel

Aus rostfreiem Edelstahl AISI 316.
Dient als Schäkelöffner und Flaschenöffner.

Schäkelöffner

Aus Aluminium.
Länge: 200 mm

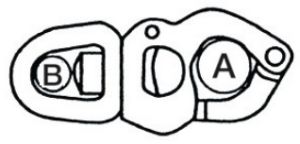

Für Karabiner E0985501, E0985502 und E0985503

Schäkelschlüssel

Verwendbar auch als Kappselöffner und Schraubendreher.

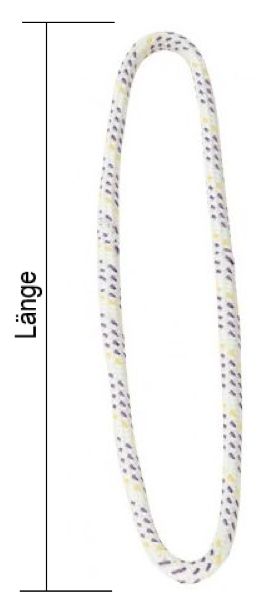

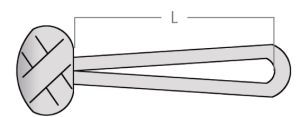

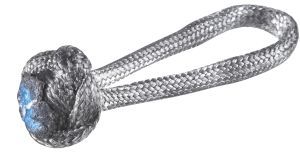

Loops

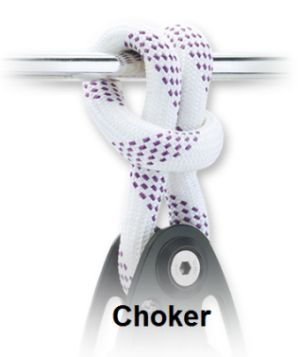

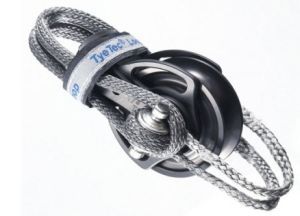

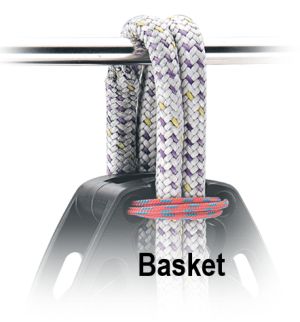

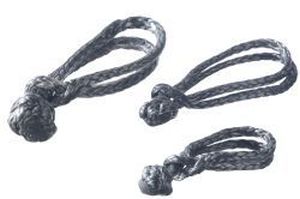

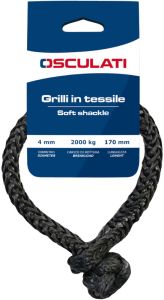

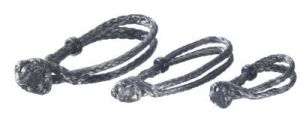

Soft-Schäkel

Bild Beschreibung Artikelnr. Preis in Euro

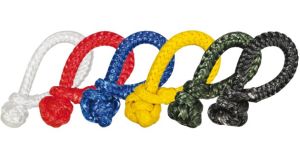

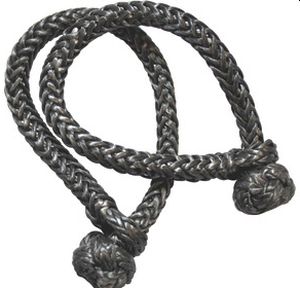

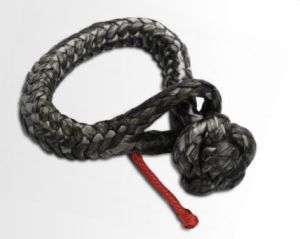

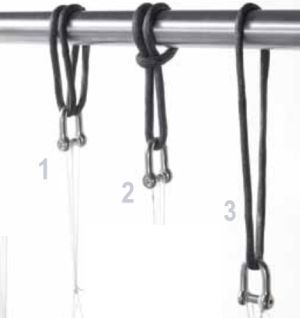

Textilschäkel


Sie bestehen aus einem 12-lagigen, hochfesten Geflecht und sind ein idealer Ersatz für herkömmliche Stahlschäkel, da sie leichter sind, maximalen Halt unter Last bieten und sich ohne Last leicht lösen lassen.

Sie eignen sich für die Befestigung von Schoten, Fallen und Blöcken sowie für die Takelage im Allgemeinen.

Farbe: grau

Stückzahl: 2

Die angegebene Länge bezieht sich auf einen offenen Soft Shackle.

Ø: 3 mm
Länge: 150 mm
Bruchlast: 1000 kg

Ø: 4 mm
Länge: 170 mm
Bruchlast: 2000 kg

Ø: 5 mm
Länge: 160 mm
Bruchlast: 2250 kg

Ø: 6 mm
Länge: 300 mm
Bruchlast: 4500 kg

Ø: 8 mm
Länge: 450 mm
Bruchlast: 8700 kg

Marlow Tauwerkschäkel


Die Schäkel werden in Handarbeit aus D12 Marlow-Leinen, aus Dyneema SK78 ohne Ummantelung, hergestellt.

Im Gegensatz zu handelsüblichen Stahlschäkeln bestechen sie durch ihre außergewöhnliche Zugkraft und das erheblich geringeres Gewicht.

Farbe: schwarz

Stückzahl: 2

Die angegebene Länge bezieht sich auf einen offenen Soft Shackle.

Ø: 4 mm
Gewicht: 5,5 g
Länge: 200 mm
Bruchlast: 2370 kg

Ø: 6 mm
Gewicht: 9 g
Länge: 300 mm
Bruchlast: 4010 kg

Ø: 7 mm
Gewicht: 14,9 g
Länge: 350 mm
Bruchlast: 6160 kg

Ø: 9 mm
Gewicht: 27,4 g
Länge: 450 mm
Bruchlast: 7980 kg

Bild Beschreibung Artikelnr. Preis in Euro

Tauwerkschäkel PU 12 - Soft-Schäkel


Aus 100% Dyneema-Material PU-beschichtet. Bei gleicher Bruchlast ist dieser Schäkel 10x leichter als ein Metallschäkel. Durch seine sehr weiche und angenehme Handhabung sind Beschädigungen für Deck, Rigg und Segel nahezu ausgeschlossen. Das Verschließen und Öffnen erfolgt ohne Werkzeug. Hierzu dient zusätzlich die farbige Zugleine, die außerdem eine Kennzeichnung der Belastungsfähigkeit ermöglicht. Der Schäkel ist SB-verpackt und mit EAN und Bedienungsanleitung versehen.

Optimal auch für die schnelle Befestigung von Vorhängen und Planen mit großen Gewicht. Keine Dehnung. Super-hohe Festigkeiten. Schnell wieder lösbar.


Ø 55 mm
Zugseilfarbe: weiß
Arbeitslast maximal: 700 daN
Bruchlast minimal: 1400 daN

Ø 65 mm
Zugseilfarbe: rot
Arbeitslast maximal: 1500 daN
Bruchlast minimal: 3000 daN

Ø 80 mm
Zugseilfarbe: blau
Arbeitslast maximal: 2000 daN
Bruchlast minimal: 4000 daN

Ø 85 mm
Zugseilfarbe: gelb
Arbeitslast maximal: 3500 daN
Bruchlast minimal: 7000 daN

Ø 150 mm
Zugseilfarbe: grün
Arbeitslast maximal: 4200 daN
Bruchlast minimal: 8400 daN

Ø 170 mm
Zugseilfarbe: schwarz
Arbeitslast maximal: 6000 daN
Bruchlast minimal: 12000 daN

Liros XTR Soft Schäkel

Leichte, hoch belastbare und schnelle Verbindung zwischen Schot und Fock. Besteht zu 100% aus der hochfesten Faser Dyneema® SK78.

Vorteile:

-keine Beschädigungen an Deck und Mast
-10x leichter als Edelstahlschäkel
-einfach und schnell einzusetzen
-Farbcode für Bruchlast


Farbe: weiß
Bruchlast: 1000daN
SWL: 500daN
ca.ø: 6mm
Tauwerk ø: 4mm

Farbe: rot
Bruchlast: 2000daN
SWL: 1000daN
ca.ø: 10mm
Tauwerk ø: 6mm

Farbe: blau
Bruchlast: 4000daN
SWL: 2000daN
ca.ø: 12mm
Tauwerk ø: 8mm

Farbe: gelb
Bruchlast: 6000daN
SWL: 3000daN
ca.ø: 14mm
Tauwerk ø: 10mm

Farbe: grün
Bruchlast: 8000daN
SWL: 4000daN
ca.ø: 16mm
Tauwerk ø: 12mm

Farbe: schwarz
Bruchlast: 10000daN
SWL: 5000daN
ca.ø: 18mm
Tauwerk ø: 14mm



TyeTec® Continuous-Loops aus Dyneema® SK 75

Zahlreiche Anwendungen für viele Befestigungsaufgaben.
TyeTec® Continuous-Loops werden besonders Anstelle eines Diamon-Loops zusammen mit Soft-Padeyes verwendet. Sie bieten im Zusammenhang mit unseren 17-4 VHL Dogbones sehr viel höhere Arbeitslasten im Vergleich zu Diamond-Loops.
Achtung: Die Art der Aufhängung und Radius und Oberfläche des Befestigungselementes können entscheidende Auswirkung auf die Bruchlast haben.

Bitte beachten Sie, das TyeTec® Loops in Revieren mit geringer UV-Intensität (Nord-, Ostsee) nach ca. 3 Jahren, in Revieren mit hoher UV-Intensität nach ca. 2 Jahren ausgetauscht werden sollten - ebenso bei sichtbaren Schäden.

Entsprechende Soft-Padeyes finden Sie hier.

Bild Beschreibung Artikelnr. Preis in Euro



TyeTec® Continuous-Loop

Max. Arbeitslast (abhängig von Laschung 1, 2 oder 3):
max. Arbeitslast 1: 100%
max. Arbeitslast 2: 40%
max: Arbeitslast 3: 50%
Passend für Soft-Padeyes mit der Artikel Nr. 9TTDL08..., 9TTDF08..., 9TTDM08... (einfach / 2 Stränge)
Passend für Soft-Padeyes mit der Artikel Nr. 9TTDL10..., 9TTDF10..., 9TTDM10... (doppelt / 4 Stränge)


Umfang: 130mm
Länge: 65mm
Ø: 5mm
berechnete Bruchlast: 2800daN

Umfang: 200mm
Länge: 100mm
Ø: 5mm
berechnete Bruchlast: 2800daN

Umfang: 400mm
Länge: 200mm
Ø: 5mm
berechnete Bruchlast: 2800daN

Umfang: 720mm
Länge: 360mm
Ø: 5mm
berechnete Bruchlast: 2800daN

Umfang:180mm
Länge: 90mm
Ø: 6mm
berechnete Bruchlast: 4200daN

Umfang:220mm
Länge: 110mm
Ø: 6mm
berechnete Bruchlast: 4200daN

Umfang: 500mm
Länge: 250mm
Ø: 7mm
berechnete Bruchlast: 6000daN

Umfang: 800mm
Länge: 400mm
Ø: 7mm
berechnete Bruchlast: 6000daN

Umfang: 200mm
Länge: 100mm
Ø: 8mm
berechnete Bruchlast: 7000daN

Umfang: 260mm
Länge: 130mm
Ø: 8mm
berechnete Bruchlast: 7000daN

Umfang: 200mm
Länge: 100mm
Ø: 9mm
berechnete Bruchlast: 8400daN

Umfang: 260mm
Länge: 130mm
Ø: 9mm
berechnete Bruchlast: 8400daN

Umfang: 400mm
Länge: 200mm
Ø: 9mm
berechnete Bruchlast: 8400daN

Umfang: 560mm
Länge: 280mm
Ø: 9mm
berechnete Bruchlast: 8400daN

Umfang: 960mm
Länge: 480mm
Ø: 9mm
berechnete Bruchlast: 8400daN

Umfang: 240mm
Länge: 120mm
Ø: 10mm
berechnete Bruchlast: 10000daN

Umfang: 320mm
Länge: 160mm
Ø: 10mm
berechnete Bruchlast: 10000daN

Umfang: 230mm
Länge: 115mm
Ø: 10mm
berechnete Bruchlast: 10000daN

Umfang: 760mm
Länge: 380mm
Ø: 10mm
berechnete Bruchlast: 10000daN

Umfang: 960mm
Länge: 480mm
Ø: 10mm
berechnete Bruchlast: 10000daN

Umfang: 300mm
Länge: 150mm
Ø: 11mm
berechnete Bruchlast: 17000daN

Umfang: 420mm
Länge: 210mm
Ø: 11mm
berechnete Bruchlast: 17000daN

Umfang: 800mm
Länge: 400mm
Ø: 11mm
berechnete Bruchlast: 17000daN

Umfang: 300mm
Länge: 150mm
Ø: 12mm
berechnete Bruchlast: 19000daN

Umfang: 420mm
Länge: 210mm
Ø: 12mm
berechnete Bruchlast: 19000daN

Umfang: 560mm
Länge: 280mm
Ø: 12mm
berechnete Bruchlast: 19000daN

Umfang: 900mm
Länge: 450mm
Ø: 12mm
berechnete Bruchlast: 19000daN

TyeTec® Diamond Loops und Loop-Schäkel

Bild Beschreibung Artikelnr. Preis in Euro

TyeTec® Diamond-Loop


L: 50mm
max. Arbeitslast: 1200daN

L: 70mm
max. Arbeitslast: 1200daN

L: 90mm
max. Arbeitslast: 1200daN

L: 60mm
max. Arbeitslast: 1500daN

L: 85mm
max. Arbeitslast: 1500daN

L: 110mm
max. Arbeitslast: 1500daN

L: 75mm
max. Arbeitslast: 2000daN

L: 100mm
max. Arbeitslast: 2000daN

L: 120mm
max. Arbeitslast: 2000daN

L: 90mm
max. Arbeitslast: 3000daN

L: 90mm
max. Arbeitslast: 3000daN

L: 140mm
max. Arbeitslast: 3000daN

L: 110mm
max. Arbeitslast: 6000daN

L: 150mm
max. Arbeitslast: 6000daN

L: 180mm
max. Arbeitslast: 6000daN



Dichtungskappe


Für die TyeTec® Diamond-Loops mit der Artikel Nr. 9TTDL08050, 9TTDL08070, 9TTDL08090

Für die TyeTec® Diamond-Loops mit der Artikel Nr. 9TTDL10060, 9TTDL10085, 9TTDL10110

Für die TyeTec® Diamond-Loops mit der Artikel Nr. 9TTDL12075, 9TTDL12100, 9TTDL12120

Für dieTyeTec® Diamond-Loops mit der Artikel Nr. 9TTDL16090, 9TTDL16115, 9TTDL16140

Für die TyeTec® Diamond-Loops mit der Artikel Nr. 9TTDL24110, 9TTDL24150, 9TTDL24180



TyeTec®
Loop-Schäkel "L"

aus Dyneema® SK 75 HSS mit einer Polyurethan Beschichtung.
Universall einsetzbar und auch nach Einsatz unter Last jederzeit einfach und ohne Werkzeug wieder zu öffnen.


4mm, kurz
Länge: 130mm
max. Arbeitslast: 800daN

4mm,lang
Länge: 180mm
max. Arbeitslast: 800daN

5mm,kurz
Länge: 140mm
max. Arbeitslast: 1200daN

5mm,lang
Länge: 210mm
max. Arbeitslast: 1200daN

6mm,kurz
Länge: 170mm
max. Arbeitslast: 2500daN

6mm,lang
Länge: 240mm
max. Arbeitslast: 2500daN

8mm,kurz
Länge: 210mm
max. Arbeitslast: 3500daN

8mm,lang
Länge: 260mm
max. Arbeitslast: 3500daN



TyeTec®
Loop-Schäkel "P"

aus Dyneema® SK 75 HSS mit einer Polyurethan Beschichtung.
Universall einsetzbar und auch nach Einsatz unter Last jederzeit einfach und ohne Werkzeug wieder zu öffnen.
Mit zusätzlichem POM-Klemmring als zusätzliche Sicherheit gegen unbeabsichtigtes Öffnen. Beim Einsatz als Stagreiter sichert der POM-Ring den Schäkel im Segel.


4mm, kurz
Länge: 130mm
max. Arbeitslast: 800daN

4mm, lang
Länge: 180mm
max. Arbeitslast: 800daN

5mm, kurz
Länge: 140mm
max. Arbeitslast: 1200daN

5mm, lang
Länge: 210mm
max. Arbeitslast: 1200daN

6mm, kurz
Länge: 170mm
max. Arbeitslast: 2500daN

6mm, lang
Länge: 240mm
max. Arbeitslast: 2500daN

8mm, kurz
Länge: 210mm
max. Arbeitslast: 3500daN

8mm, lang
Länge: 260mm
max. Arbeitslast: 3500daN



TyeTec® Dyneema® Loop als Hundsfott
DSK 75

Dyneema® Loop für alle Größen und Baureihen zur Umrüstung zu einem Block mit Hundsfot.
Bei allen Einfachblöcken das Klettband abschrauben, den TyeTec® Dyneema® Loop über den Looö des Blocks hängen, Klettband wieder anschrauben, fertig.
Bei den Doppelblöcken ebenfalls das Klettband abschrauben, die beiden Deckel und das mittlere Trennblech herausnehmen, den Loop zwischen den Seilscheiben in die Nut ziehen, Block in umgekehrter Reihenfolge wieder montoeren, fertig.

Achtung: Nur Loop/Hundsfott - Lieferung erfolgt ohne Block


Blau
Für TyeTec® Loopblock 37
max. Arbeitslast DSK 75: 600daN
max. Arbeitslast DSK 90: 800daN

Grau
Für TyeTec® Loopblock 37
max. Arbeitslast DSK 75: 600daN
max. Arbeitslast DSK 90: 800daN

ROT
Für TyeTec® Loopblock 37
max. Arbeitslast DSK 75: 600daN
max. Arbeitslast DSK 90: 800daN

Blau
Für TyeTec® Loopblock 45
max. Arbeitslast DSK 75: 800daN
max. Arbeitslast DSK 90: 1300daN

Grau
Für TyeTec® Loopblock 45
max. Arbeitslast DSK 75: 800daN
max. Arbeitslast DSK 90: 1300daN

ROT
Für TyeTec® Loopblock 45
max. Arbeitslast DSK 75: 800daN
max. Arbeitslast DSK 90: 1300daN

Blau
Für TyeTec® Loopblock 60
max. Arbeitslast DSK 75: 1800daN
max. Arbeitslast DSK 90: 2200daN

Grau
Für TyeTec® Loopblock 60
max. Arbeitslast DSK 75: 1800daN
max. Arbeitslast DSK 90: 2200daN

Rot
Für TyeTec® Loopblock 60
max. Arbeitslast DSK 75: 1800daN
max. Arbeitslast DSK 90: 2200daN

Blau
Für TyeTec® Loopblock 80
max. Arbeitslast DSK 75: 3000daN
max. Arbeitslast DSK 90: 4000daN

Grau
Für TyeTec® Loopblock 80
max. Arbeitslast DSK 75: 3000daN
max. Arbeitslast DSK 90: 4000daN

Rot
Für TyeTec® Loopblock 80
max. Arbeitslast DSK 75: 3000daN
max. Arbeitslast DSK 90: 4000daN

Blau
Für TyeTec® Loopblock 100
max. Arbeitslast DSK 75: 6000aN
max. Arbeitslast DSK 90: 7000daN

Grau
Für TyeTec® Loopblock 100
max. Arbeitslast DSK 75: 6000aN
max. Arbeitslast DSK 90: 7000daN

Rot
Für TyeTec® Loopblock 100
max. Arbeitslast DSK 75: 6000aN
max. Arbeitslast DSK 90: 7000daN

Entsprechende TyeTec® Loop-Blöcke finden Sie hier.

Harken Loup®

Der Loup® bietet eine Vielfalt von praktischen Lösungen des textilen Anschlagens für Regatta und Fahrten Yachten. Die Einsparung an Masse kann auf einem grossen Offshore Schiff bis zu 91kg betragen. LOUPS® sind kräftig und leicht; sie sind aus vielen Dyneema® Schlingen aufgebaut und umschlossen von Spectra®, einem der widerstandsfähigsten Materialien auf dem Markt. Ein Temper Verfahren sichert die gleichmässige Belastung aller Stränge der LOUPS. Die meisten LOUP® Anwendungen lassen sich durch Öffnen des Blocks erreichen; wo das nicht möglich ist, hilft das Einlegen eines Knebels in die LOUP®.
Bild Beschreibung Artikelnr. Preis in Euro








Harken Loup®

Der Loup® bietet eine Vielfalt von praktischen Lösungen des textilen Anschlagens für Regatta und Fahrten Yachten. Die Einsparung an Masse kann auf einem grossen Offshore Schiff bis zu 91kg betragen. LOUPS® sind kräftig und leicht; sie sind aus vielen Dyneema® Schlingen aufgebaut und umschlossen von Spectra®, einem der widerstandsfähigsten Materialien auf dem Markt. Ein Temper Verfahren sichert die gleichmässige Belastung aller Stränge der LOUPS. Die meisten LOUP® Anwendungen lassen sich durch Öffnen des Blocks erreichen; wo das nicht möglich ist, hilft das Einlegen eines Knebels in die LOUP®.

Loup, 5mm
Leinendurchmesser: 5 mm
 Länge: 203 mm
 Gewicht: 9 g
 Max. Arbeitslast (Vertical): 578 kp
 Max. Arbeitslast (Choker): 453 kp
 Max. Arbeitslast (Basket): 1156 kp
für Block: HK3214

Loup, 7mm
Leinendurchmesser: 7 mm
 Länge: 254 mm
 Gewicht: 14 g
 Max. Arbeitslast (Vertical): 1155 kp
 Max. Arbeitslast (Choker): 920 kp
 Max. Arbeitslast (Basket): 2310 kp
für Block: HK3230

Loup kurz, 9mm
Leinendurchmesser: 9 mm
Länge: 100 mm
Gewicht: 20 g
Max. Arbeitslast (Vertical): 1630 kp
Max. Arbeitslast (Choker): 1305 kp
Max. Arbeitslast (Basket): 3265 kp

Loup mittel, 9mm
Leinendurchmesser: 9 mm
 Länge: 200 mm
 Gewicht: 40 g
 Max. Arbeitslast (Vertical): 1630 kp
 Max. Arbeitslast (Choker): 1305 kp
 Max. Arbeitslast (Basket): 3265 kp

Loup lang, 9mm
Leinendurchmesser: 9 mm
 Länge: 280 mm
 Gewicht: 55 g
 Max. Arbeitslast (Vertical): 1630 kp
 Max. Arbeitslast (Choker): 1305 kp
 Max. Arbeitslast (Basket): 3265 kp

Loup kurz, 10mm
Leinendurchmesser: 10 mm
 Länge: 125 mm
 Gewicht: 30 g
 Max. Arbeitslast (Vertical): 2445 kp
 Max. Arbeitslast (Choker): 1960 kp
 Max. Arbeitslast (Basket): 4900 kp

Loup mittel, 10mm
 Leinendurchmesser: 10 mm
 Länge: 230 mm
 Gewicht: 55 g
 Max. Arbeitslast (Vertical): 2445 kp
 Max. Arbeitslast (Choker): 1960 kp
 Max. Arbeitslast (Basket): 4900 kp

Loup lang, 10mm
Leinendurchmesser: 10 mm
 Länge: 380 mm
 Gewicht: 94 g
 Max. Arbeitslast (Vertical): 2445 kp
 Max. Arbeitslast (Choker): 1960 kp
 Max. Arbeitslast (Basket): 4900 kp
für Block: HK3245

Loup kurz, 11mm
Leinendurchmesser: 11 mm
 Länge: 125 mm
 Gewicht: 50 g
 Max. Arbeitslast (Vertical): 3265 kp
 Max. Arbeitslast (Choker): 2610 kp
 Max. Arbeitslast (Basket): 6535 kp

Loup mittel, 11mm
Leinendurchmesser: 11 mm
 Länge: 230 mm
 Gewicht: 88 g
 Max. Arbeitslast (Vertical): 3265 kp
 Max. Arbeitslast (Choker): 2610 kp
 Max. Arbeitslast (Basket): 6535 kp

Loup lang, 11mm
Leinendurchmesser: 11 mm
 Länge: 400 mm
 Gewicht: 154 g
 Max. Arbeitslast (Vertical): 3265 kp
 Max. Arbeitslast (Choker): 2610 kp
 Max. Arbeitslast (Basket): 6535 kp
für Block: HK3255

Loup kurz, 12mm
Leinendurchmesser: 12 mm
 Länge: 150 mm
 Gewicht: 65 g
 Max. Arbeitslast (Vertical): 4085 kp
 Max. Arbeitslast (Choker): 3265 kp
 Max. Arbeitslast (Basket): 8170 kp

Loup mittel, 12mm
 Leinendurchmesser: 12 mm
 Länge: 280 mm
 Gewicht: 120 g
 Max. Arbeitslast (Vertical): 4085 kp
 Max. Arbeitslast (Choker): 3265 kp
 Max. Arbeitslast (Basket): 8170 kp

Loup lang, 12mm
Leinendurchmesser: 12 mm
 Länge: 430 mm
 Gewicht: 180 g
 Max. Arbeitslast (Vertical): 4085 kp
 Max. Arbeitslast (Choker): 3265 kp
 Max. Arbeitslast (Basket): 8170 kp

T2 Loops

Verwenden Sie T2 Loops mit Carbo T2 Blöcken. Diese kräftigen, leichten Anschläge sind aus Dyneema Fasern gewoben, vorgereckt und vernäht um Recken nach dem Einbau vorzubeugen.

Der Loop wird durch den Kopf des Blocks gezogen und über dem Anker-Zapfen gefädelt. Die Endlos Konstruktion macht die Verbindung besonders sicher. Für den Ein- und Ausbau sind keine Knoten, Spleiße oder Werkzeug nötig.

Ø: 3 mm


Länge: 140 mm
für Block: HK2148

Länge: 165 mm
für Block: HK2151

ROPEYE Textil-Ösenschrauben


Beschreibung Best.-Nr.

Preis in Euro






ROPEYE XXS - Textil-Ösenschraube zum Aufkleben

Aus Carbon- oder Glasfaser für Padeye, Ösenschrauben und ähnliches. Kann auf einer zuvor vorbereiteten Oberfläche mit Spezialkleber aufgeklebt werden. Für elastische Verbindungen: SIKAFLEX 291i 65.289.XX. Ideal für interne, nicht fest verbaute Befestigungspunkte.

Leine (A): 3mm
Breite (D): 3mm


Modell: ROXXS-C
Material: Carbonfaser
Ring (B): 20mm
Basis-Ø: 30mm
Bruchlast: 75kg

Modell: ROXXS-GF
Material: Glasfaser
Ring (B): 20mm
Basis-Ø: 30mm
Bruchlast: 75kg

Modell: ROXS-C
Material: Carbonfaser
Ring (B): 30mm
Basis-Ø: 40mm
Bruchlast: 150kg

Modell: ROXS-GF
Material: Glasfaser
Ring (B): 30mm
Basis-Ø: 40mm
Bruchlast: 150kg



ROPEYE Loop - Padeye zur Schottbefestigung

Kohlefaser-Textil-Padeye für durchgehende Montage an Innen- und Außenstrukturen. Wir empfehlen die Installation zusammen mit Ropeye TDP. Kann auch auf einer zuvor vorbereiteten Oberfläche mit Spezialkleber aufgeklebt werden. Ropeye SLR ergänzt und vervollständigt den Einsatzbereich von Ropeye Loop. (TDP und SLR sind nicht enthalten).
Material: Carbonfaser


Modell: ROL40-4
Leine (A): 4mm
Ring (B): 40mm
Basis-Ø: 50mm
Bruchlast: 800kg

Modell: ROL60-4
Leine (A): 4mm
Ring (B): 60mm
Basis-Ø: 50mm
Bruchlast: 800kg

Modell: ROL80-4
Leine (A): 4mm
Ring (B): 80mm
Basis-Ø: 50mm
Bruchlast: 800kg

Modell: ROL40-5
Leine (A): 5mm
Ring (B): 40mm
Basis-Ø: 50mm
Bruchlast: 1450kg

Modell: ROL60-5
Leine (A): 5mm
Ring (B): 60mm
Basis-Ø: 50mm
Bruchlast: 1450kg

Modell: ROL80-5
Leine (A): 5mm
Ring (B): 80mm
Basis-Ø: 50mm
Bruchlast: 1450kg

Modell: ROL80-6
Leine (A): 6mm
Ring (B): 40mm
Basis-Ø: 60mm
Bruchlast: 1950kg

Modell: ROL80-6
Leine (A): 6mm
Ring (B): 60mm
Basis-Ø: 60mm
Bruchlast: 1950kg

Modell: ROL80-6
Leine (A): 6mm
Ring (B): 80mm
Basis-Ø: 60mm
Bruchlast: 1950kg





Weitere Schäkel und Wirbel finden Sie hier.


1.0360 Sekunden
