Borddurchlässe → Borddurchlässe, Kugelhähne etc. aus Stahl und Edelstahl

Bild Beschreibung Best. Nr. Preis in Euro

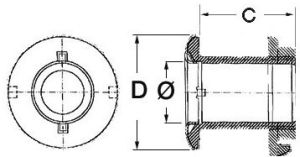

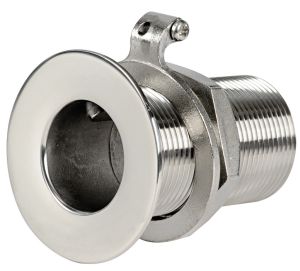

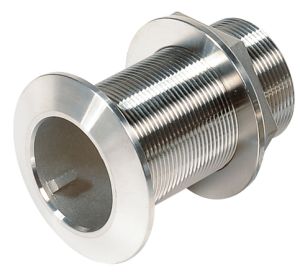

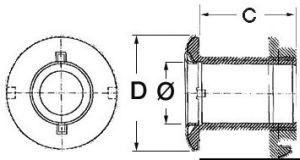

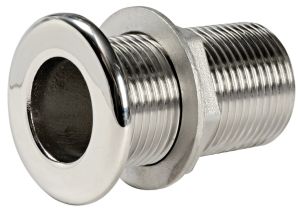

Borddurchlass mit Gewinde

Mit Ring für Masseanschluß zur Erdung
Rostfreier Edelstahl AISI 316
Hochglanzpoliert


Gewinde: 3/8"; C in mm: ca. 53
D in mm: ca. 35; Ø in mm: ca. 11

Gewinde: 1/2"; C in mm: ca. 59
D in mm: ca. 39; Ø in mm: ca. 15

Gewinde: 3/4"; C in mm: ca. 68
D in mm: ca. 49; Ø in mm: ca. 19

Gewinde: 1"; C in mm: ca. 73
D in mm: ca. 55; Ø in mm: ca. 25

Gewinde: 1 1/4"; C in mm: ca. 77
D in mm: ca. 65; Ø in mm: ca. 34

Gewinde: 1 1/2"; C in mm: ca. 80
D in mm: ca. 71; Ø in mm: ca. 38

Gewinde: 2"; C in mm: ca. 95
D in mm: ca. 84; Ø in mm: ca. 50

Gewinde: 2 1/2"; C in mm: ca. 124
D in mm: ca. 110; Ø in mm: ca. 65

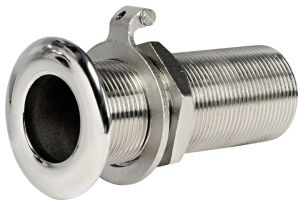

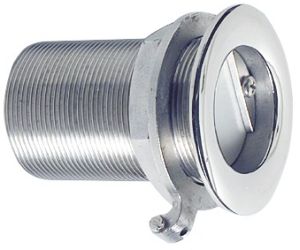

Borddurchlass mit durchgehendem Gewinde

Mit Ring für Masseanschluß zur Erdung
Rostfreier Edelstahl AISI 316
Hochglanzpoliert
Gewinde: 1"
C in mm: ca. 60
D in mm: ca. 48
Ø in mm: ca. 25

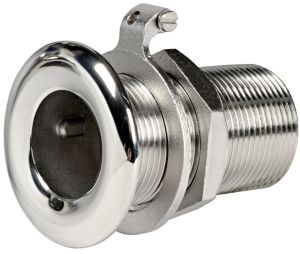

Borddurchlass mit Gewinde

Mit Ring für Masseanschluß zur Erdung
Rostfreier Edelstahl AISI 316
Hochglanzpoliert


Gewinde: 1"; C in mm: ca. 107
D in mm: ca. 55; Ø in mm: ca. 25


Gewinde: 1 1/4 "; C in mm: ca. 112
D in mm: ca. 64; Ø in mm: ca. 35


Gewinde: 1 1/2 "; C in mm: ca. 112
D in mm: ca. 71; Ø in mm: ca. 38

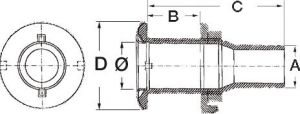

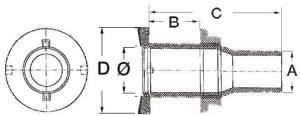

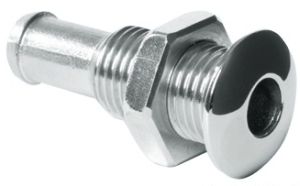

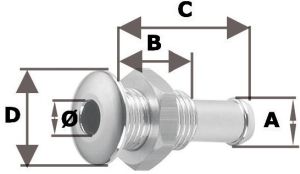

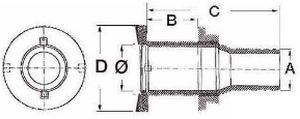

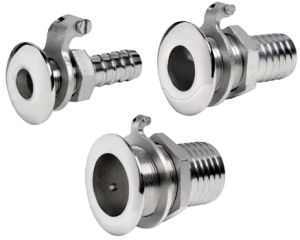

Borddurchlass mit Schlauchanschluß

Mit Ring für Masseanschluß zur Erdung
Rostfreier Edelstahl AISI 316
Hochglanzpoliert


Gewinde: 3/8"; A in mm: ca. 15; B in mm: 21
C in mm: ca. 53; D in mm: ca. 35; Ø in mm: ca. 11

Gewinde: 1/2"; A in mm: ca. 18; B in mm: 26
C in mm: ca. 59; D in mm: ca. 39; Ø in mm: ca. 15

Gewinde: 3/4"; A in mm: ca. 24; B in mm: 32
C in mm: ca. 68; D in mm: ca. 49; Ø in mm: ca. 19

Gewinde: 1"; A in mm: ca. 30; B in mm: 33
C in mm: ca. 73; D in mm: ca. 55; Ø in mm: ca. 25

Gewinde: 1 1/4"; A in mm: ca. 39; B in mm: 34
C in mm: ca. 77; D in mm: ca. 65; Ø in mm: ca. 34

Gewinde: 1 1/2"; A in mm: ca. 44; B in mm: 38
C in mm: ca. 80; D in mm: ca. 71; Ø in mm: ca. 38

Gewinde: 2"; A in mm: ca. 56; B in mm: 45
C in mm: ca. 95; D in mm: ca. 84; Ø in mm: ca. 50

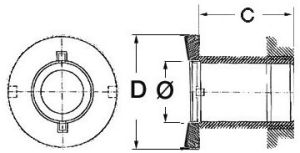

Borddurchlass ohne Ausladung

Mit Ring für Masseanschluß zur Erdung
Rostfreier Edelstahl AISI 316
Hochglanzpoliert


Gewinde: 3/8"; C in mm: ca. 53;
D in mm: ca. 25; Ø in mm: ca. 11

Gewinde: 1/2"; C in mm: ca. 60;
D in mm: ca. 38; Ø in mm: ca. 15

Gewinde: 3/4"; C in mm: ca. 68;
D in mm: ca. 50; Ø in mm: ca. 19

Gewinde: 1"; C in mm: ca. 72;
D in mm: ca. 55; Ø in mm: ca. 25

Gewinde: 1 1/4"; C in mm: ca. 77;
D in mm: ca. 65; Ø in mm: ca. 34

Gewinde: 1 1/2"; C in mm: ca. 78;
D in mm: ca. 72; Ø in mm: ca. 38

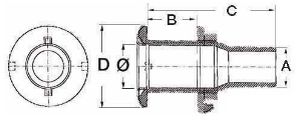

Borddurchlass ohne Ausladung mit Schlauchanschluß

Mit Ring für Masseanschluß zur Erdung
Rostfreier Edelstahl AISI 316
Hochglanzpoliert


Gewinde: 1/2"; A in mm: ca. 18; B in mm: 28
C in mm: ca. 60; D in mm: ca. 38; Ø in mm: ca. 19

Gewinde: 3/4"; A in mm: ca. 24; B in mm: 36
C in mm: ca. 68; D in mm: ca. 50; Ø in mm: ca. 24

Gewinde: 1"; A in mm: ca. 30; B in mm: 33
C in mm: ca. 72; D in mm: ca. 55; Ø in mm: ca. 31

Gewinde: 1 1/4"; A in mm: ca. 38; B in mm: 39
C in mm: ca. 77; D in mm: ca. 65; Ø in mm: ca. 39

Gewinde: 1 1/2"; A in mm: ca. 44; B in mm: 40
C in mm: ca. 78; D in mm: ca. 72; Ø in mm: ca. 44

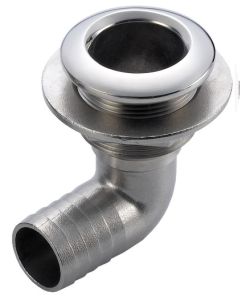

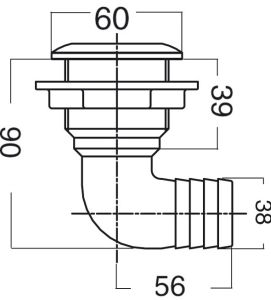

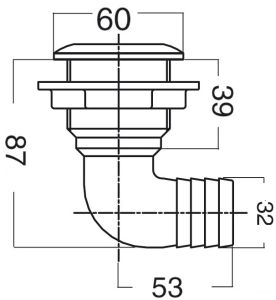

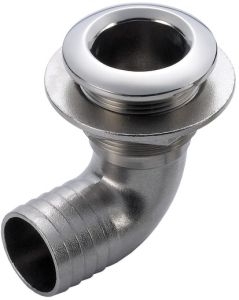

Borddurchlass 90° gewinkelt

max. Rumpfdicke: 25mm
Mit Ring für Masseanschluß zur Erdung
Rostfreier Edelstahl AISI 316
Hochglanzpoliert


1 1/2"
Anschluß: 32mm


1 1/2"
Anschluß: 38mm

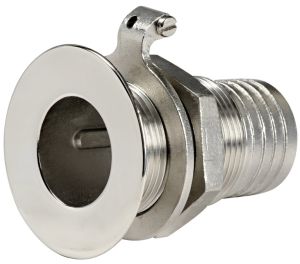

Borddurchlass mit Rückschlagventil

Aus rostfreiem Edelstahl AISI 316
Hochglanzpoliert
Mit Rückschlagventil aus weißem Gummi und Masseanschluß zur Erdung.


Gewinde: 1 1/2"
Länge ab Kopf: ca. 78mm
Durchlass Ø: ca. 35mm


Gewinde: 2"
Länge ab Kopf: ca. 100mm
Durchlass Ø: ca. 42mm

Borddurchlass

Aus poliertem, rostfreiem Edelstahl AISI 316
1/4" x 10
A in mm: ca. 10
Ø in mm: ca. 7
B in mm: ca. 15
C in mm: ca. 38
D in mm: ca. 19,8
Runder Kopf

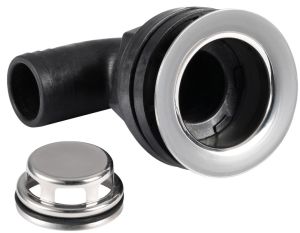

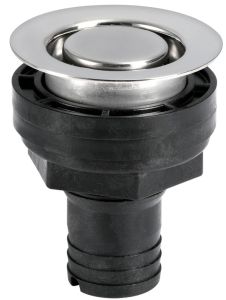

Bündiger Cockpit Wasserablauf

Körper aus verstärkter Acrylfaser, Kopf aus Edelstahl AISI 316 und abnehmbarer Filter.
gerade
Ø Rohr: 26mm

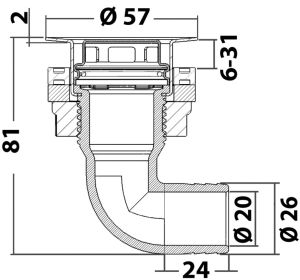

Bündiger Cockpit Wasserablauf

Körper aus verstärkter Acrylfaser, Kopf aus Edelstahl AISI 316 und abnehmbarer Filter.
90º
Ø Rohr: 26mm

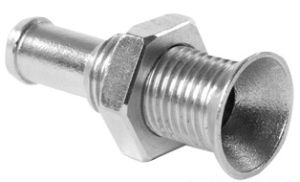

Borddurchlass

Aus poliertem, rostfreiem Edelstahl AISI 316
1/4" x 10
A in mm: ca. 10
Ø in mm: ca. 7
B in mm: ca. 18,5
C in mm: ca. 42
D in mm: ca. 18
Trichterform

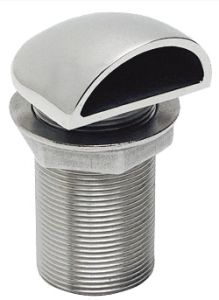

Borddurchlass

Aus hochglanzpoliertem rostfreiem Edelstahl AISI 316
Länge Hals mit Gewinde: ca. 65mm


1/2"
Maße: ca. 38x38x18mm

3/4"
Maße: ca. 44x44x20mm

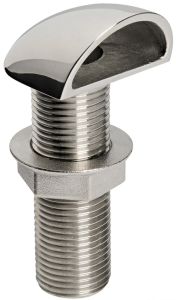

Borddurchlass

Aus hochglanzpoliertem rostfreiem Edelstahl AISI 316


1"
Länge Hals mit Gewinde: ca. 75mm
Maße: ca. 50x50x23mm

1 1/4"
Länge Hals mit Gewinde: ca. 79mm
Maße: ca. 57x57x27mm

1 1/2"
Länge Hals mit Gewinde: ca. 83mm
Maße: ca. 65x65x31mm

2"
Länge Hals mit Gewinde: ca. 90mm
Maße: ca. 80x80x44mm

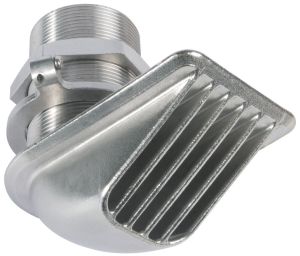

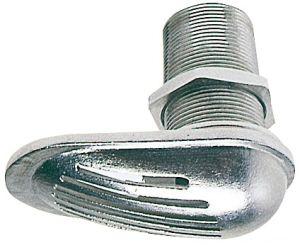

Bordeinlaß

Mit Masseanschluß zur Erdung
Aus rostfreiem Edelstahl AISI 316


3/8"


1/2"


3/4"


1"


1 1/4"


1 1/2"


2"


2 1/2"


3"

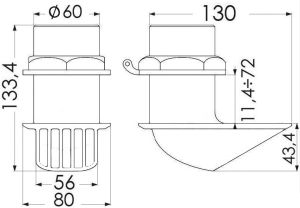

Bordeinlässe BHF
(Buzzi-Hi-Flow)

Durch das besondere Profil dieses Bordeinlasses wird bei gleichbleibendem Öffnungsdurchmesser ein um 2,5 Mal größeres Wasservolumen als bei üblichen Bordeinlässen eingelassen.
Zudem erträgt das einteilige Gussteil gegebenenfalls den Grenzdruck, der den Bordeinlass beeinträchtigen könnte.
Mit Erdung.
2"
Aus Edelstahl AISI 316

Werkzeug zur Montage von Bordeinlässen

Für Edelstahl-Borddurchlass: E17421xx/ E17523xx/ E17524xx/ E17525xx/ E1739030/-31


1/2"

3/4"

1"

1 1/4"

1 1/2"

2"

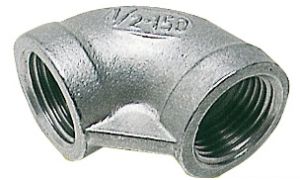

Winkelanschluß 90° mit Innengewinde


mit Innengewinde 3/8"

mit Innengewinde 1/2"

mit Innengewinde 3/4"

mit Innengewinde 1"

mit Innengewinde 1 1/4"

mit Innengewinde 1 1/2"

mit Innengewinde 2"

Winkelanschluß 90° mit Innengewinde und Außengewinde


mit Innengewinde und Außengewinde 3/8"

mit Innengewinde und Außengewinde 1/2"

mit Innengewinde und Außengewinde 3/4"

mit Innengewinde und Außengewinde 1"

mit Innengewinde und Außengewinde 1 1/4"

mit Innengewinde und Außengewinde 1 1/2"

mit Innengewinde und Außengewinde 2"

Winkelanschluß 45° mit Innengewinde


mit Innengewinde 3/8"

mit Innengewinde 1/2"

mit Innengewinde 3/4"

mit Innengewinde 1"

mit Innengewinde 1 1/4"

mit Innengewinde 1 1/2"

mit Innengewinde 2"

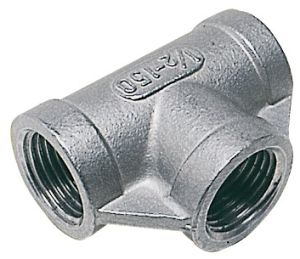

T-Anschluß mit Innengewinde


mit Innengewinde 3/8"

mit Innengewinde 1/2"

mit Innengewinde 3/4"

mit Innengewinde 1"

mit Innengewinde 1 1/4"

mit Innengewinde 1 1/2"

mit Innengewinde 2"

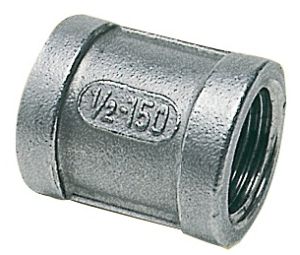

Anschlußmuffe


3/8"

1/2"

3/4"

1"

1 1/4"

1 1/2"

2"

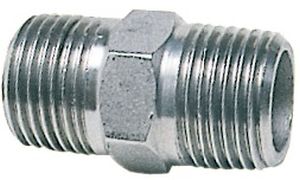

Doppelnippel


3/8"

1/2"

3/4"

1"

1 1/4"

1 1/2"

2"

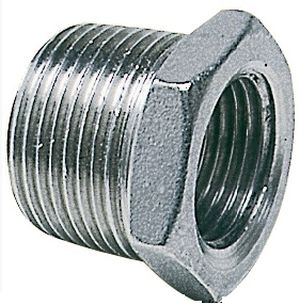

Reduktoranschluß mit Innen- und Außengewinde


mit Innen- und Außengewinde 3/8" x 1/4"

mit Innen- und Außengewinde 1/2" x 3/8"

mit Innen- und Außengewinde 3/4" x 1/2"

mit Innen- und Außengewinde 1" x 3/4"

mit Innen- und Außengewinde 1 1/4" x 1"

mit Innen- und Außengewinde 1 1/2" x 1 1/4"

mit Innen- und Außengewinde 2" x 1 1/2"

mit Innen- und Außengewinde 2 1/2" x 2"

mit Innen- und Außengewinde 3" x 2 1/2"

Blindstopfen mit Außengewinde


mit Außengewinde 3/8"

mit Außengewinde 1/2"

mit Außengewinde 3/4"

mit Außengewinde 1"

mit Außengewinde 1 1/4"

mit Außengewinde 1 1/2"

mit Außengewinde 2"

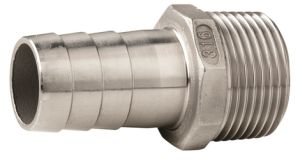

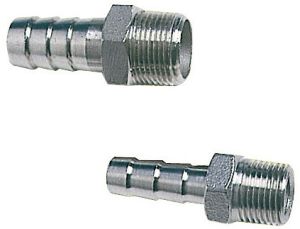

Schlauchanschluß mit Außengewinde


mit Außengewinde 3/8" x 12

mit Außengewinde 3/8" x 15

mit Außengewinde 1/2" x 15

mit Außengewinde 1/2" x 16
<#E1730621,LINK#>
mit Außengewinde 3/8" x 16

mit Außengewinde 1/2" x 20

mit Außengewinde 3/4" x 20

mit Außengewinde 3/4" x 25

mit Außengewinde 1" x 25

mit Außengewinde 1" x 30

mit Außengewinde 1" x 38

mit Außengewinde 1 1/4" x 35

mit Außengewinde 1 1/4" x 40

mit Außengewinde 1 1/2" x 38

mit Außengewinde 1 1/2" x 45

mit Außengewinde 2" x 50

mit Außengewinde 2" x 60

mit Außengewinde 2 1/2" x 70

mit Außengewinde 3" x 78

mit Außengewinde 1 1/4" x 38

mit Außengewinde 1 1/2" x40

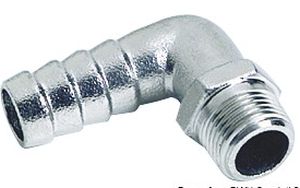

Schlauchanschluß mit Außengewinde


mit Außengewinde 90° 3/8" x 15

mit Außengewinde 90° 1/2" x 20

mit Außengewinde 90° 3/4" x 25

mit Außengewinde 90° 1" x 30

mit Außengewinde 90° 1 1/4" x 38

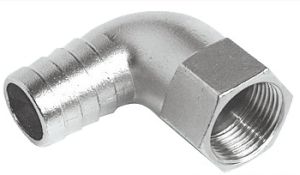

Schlauchanschluß mit Innengewinde 90°

Ermöglicht das Anliegen der Schläuche an der Bordwand und vermeidet so deren Krümmung


1/2" x 18

3/4" x 25

1" x 30

1 1/4" x 38

1 1/2" x 44

2" x 56

Schlauchanschluß mit Innengewinde


mit Innengewinde 3/8" x 15

mit Innengewinde 1/2" x 15

mit Innengewinde 1/2" x 20

mit Innengewinde 3/4" x 20

mit Innengewinde 3/4" x 25

mit Innengewinde 1" x 25

mit Innengewinde 1" x 30

mit Innengewinde 1 1/4" x 35

mit Innengewinde 1 1/4" x 40

mit Innengewinde 1 1/2" x 45

mit Innengewinde 2" x 50

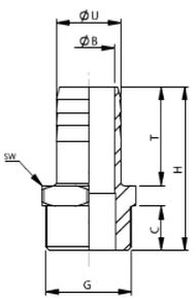

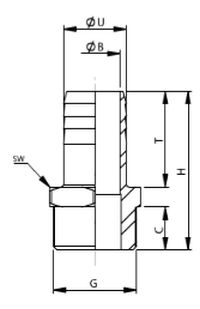

Vetus® Schlauchtülle aus nichtrostendem Stahl (AISI316) mit Außengewinde


Gewinde ½"
Ø U: 16mm / Ø B: 11mm
H: 54mm / C: 14,5mm / T: 31mm

Gewinde ¾"
Ø U: 20mm / Ø B: 15,5mm
H: 60mm / C: 17mm / T: 35,5mm

Gewinde 1"
Ø U: 25mm / Ø B: 20,5mm
H: 67mm / C: 19mm / T: 39,5mm

Gewinde 1¼"
Ø U: 32mm / Ø B: 27mm
H: 76mm / C: 21mm / T: 45mm

Gewinde 1½"
Ø U: 45mm / Ø B: 39mm
H: 86mm / C: 22mm / T: 52,5mm

Borddurchlaß

Aus nichtrostendem Stahl (AISI 316)


G ½

G ¾

G 1

G1¼

G 1½

G 2

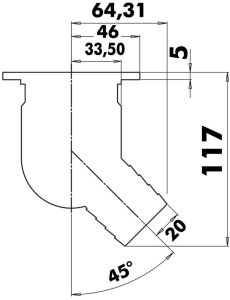

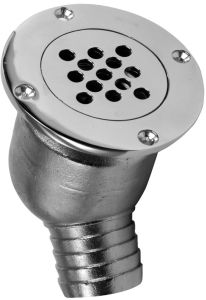

Drainagedurchlass für Cockpit

Aus Edelstahl AISI 316
Ein Kugelhahn verhindert Rückfluss
Gitter leicht zu entfernen und zu reinigen
Ø: ca. 92mm
Schlauchanschluß: 40mm
45°

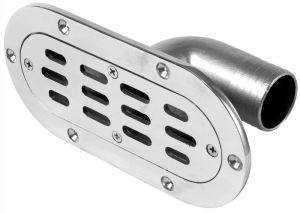

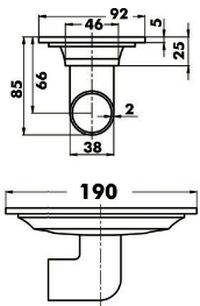

Ovaler Drainagedurchfluss für Cockpit

Aus Edelstahl AISI 316
Abnehmbares Gitter
Maße: 92x190mm
Schlauchanschluß: 38mm

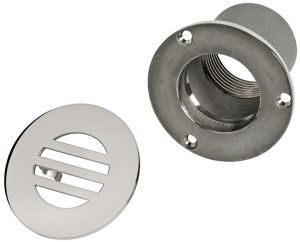

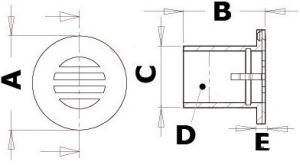

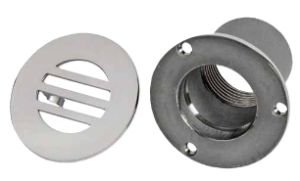

Drainageablass für Pumpensumpf

Aus rostfreiem Edelstahl AISI 316 hochglanzpoliert. Oberes Abdeckrost mit Schnappverschluss, das zudem die Befestigungsschrauben verbirgt.


D -Innengewinde: 1"
A mm: 58
B mm: 50
C mm: 38
E mm: 5,3


D -Innengewinde: 1 1/2"
A mm: 80
B mm: 50
C mm: 38
E mm: 5,5

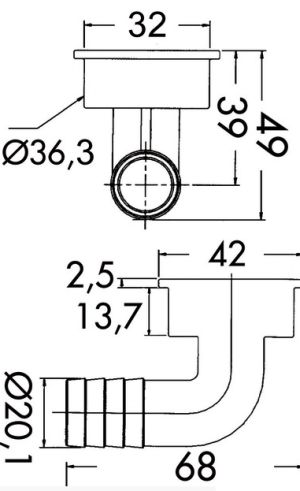

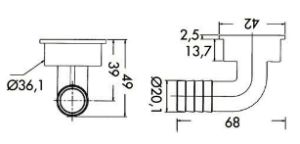

Auslass

Aus Edelstahl AISI 316
Das aufgeschraubte Oberteil ermöglicht die Montage bei verschiedenen Bordstärken
Befestigungsloch: 32mm
Schlauchanschluß: 20mm
Bordstärke: 3-11mm
Ø Oberteil: ca. 42mm

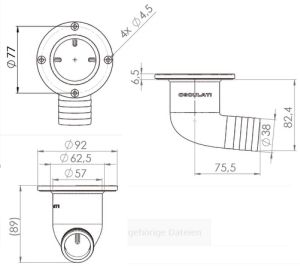

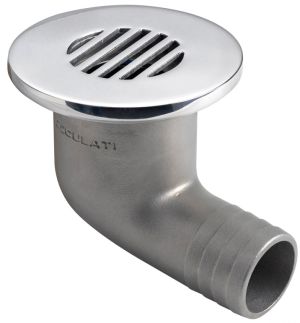

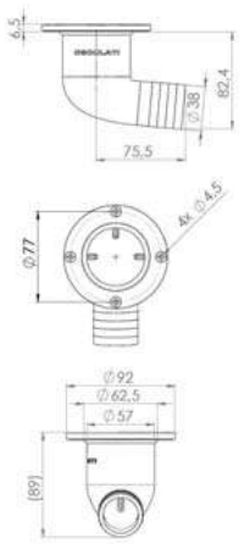

90°-Auslass

Mit Rückschlagventil
Aus Edelstahl AISI 316
Kein Rückfluss dank Innenkugel.
Verdeckte Schrauben
Ø 92mm
Schlauchanschluss: Ø 38mm

Kugelhähne

Bild Beschreibung Artikelnr. Preis in Euro

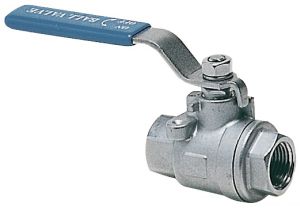

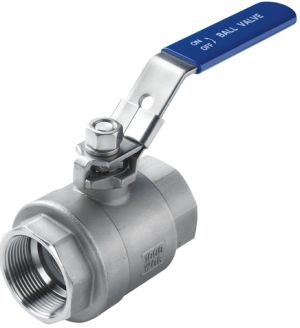

Kugelhahn

Voller Durchlass
Können evtl. am Bügel befestigt werden.
Aus rostfreiem Edelstahl AISI 316


3/8 Zoll

1/2 Zoll

3/4 Zoll

1 Zoll

1 1/4 Zoll

1 1/2 Zoll

2 Zoll

2 1/2 Zoll

3 Zoll

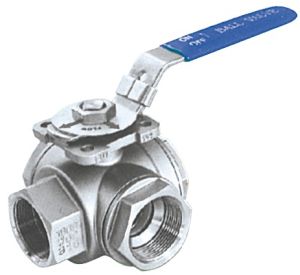

3-Wege-Kugelhahn

Aus rostfreiem Edelstahl AISI 316
Mit Blockierung am Handgriff
T-Durchlass


3/8"

1/2"

3/4"

1"

1 1/4"

1 1/2"

2"

Kugelhahn aus nichtrostendem Stahl
(AISI 316)




G1

G1¾
G1½
G2

VETUS Elektrisch bedienbare Absperrventile

Bild Beschreibung Artikelnr. Preis in Euro

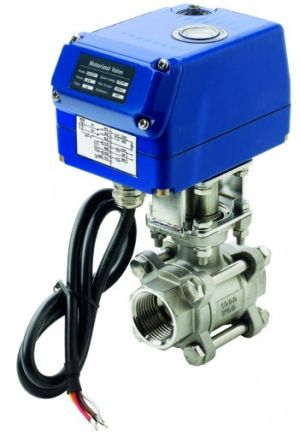

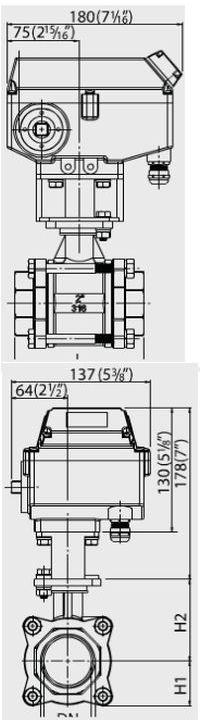

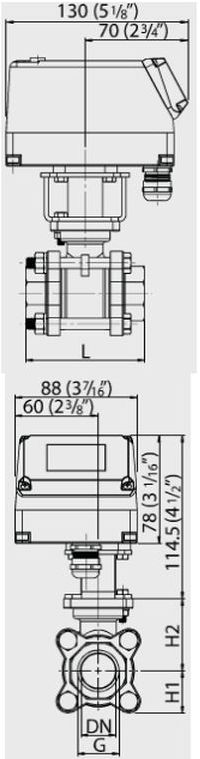

Elektrisch bedienbares Absperrventil Typ MV12A / MV24A / MV24B

Mit dem Vetus elektrisch bedienbaren Absperrventil kann jeder Bordurschlass über das Bedienpaneel geöffnet oder geschlossen werden.
Die Zeitspanne um das Ventil elektrisch zu öffnenoder zu schließen beträgt ca: 12 - 25 Sekunden.
- Die Kugelhähne sind aus Edelstahl (AISI 316)
- Die Ventile sind auch für Benzin oder Diesel geeignet.
- Die G-Gewinde erfüllen die Anforderungen der ISO 228-1 und ISO 9093-1.
-Leistungsstarke Elektromotoren mit einem maximalen Drehmoment von 40/200Nm
- Ex- geschützt
-Gehäuse der elektrischen Einheit IP67, Aluminium-Druckguss und pulverbesichtet.
- Einfache manuelle Bedienung.
Max.Drehmoment: 40 Nm
Elektrischer Überdrehschutz: Ja
Handbedienung: Inbussschlüssel
Arbeitstemperatur: -20° bis +45°
ISO8846 zertifiziert: Ja

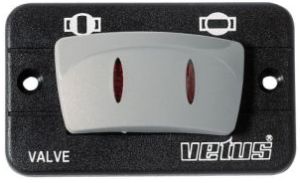

Bedienpanel muss seperat bestellt werden.


Typ MV12A
Volt: 11 - 13 VDC
Arbeitsstrom: 1000 ± 10% mA
Stromaufnahme: 50 ± 5mA
Max.Drehmoment: 40 Nm
G (ISO228): ½"
DN: 15 mm
H1: 22,5mm
H2: 42mm
L: 72mm
Gewicht: 1,9kg

Typ MV24A
Volt: 18 - 24VDC
Arbeitsstrom: 500 ± 10% mA
Stromaufnahme: 25 ± 5mA
Max.Drehmoment: 40 Nm
G (ISO228): ½"
DN: 15 mm
H1: 22,5mm
H2: 42mm
L: 72mm
Gewicht: 1,9kg

Typ MV12A
Volt: 11 - 13 VDC
Arbeitsstrom: 1000 ± 10% mA
Stromaufnahme: 50 ± 5mA
Max.Drehmoment: 40 Nm
G (ISO228): ¾ "
DN: 20 mm
H1: 22,5mm
H2: 48mm
L: 80mm
Gewicht: 2,1kg

Typ MV24A
Volt: 18 - 24VDC
Arbeitsstrom: 500 ± 10% mA
Stromaufnahme: 25 ± 5mA
Max.Drehmoment: 40 Nm
G (ISO228): ¾ "
DN: 20 mm
H1: 22,5mm
H2: 48mm
L: 80mm
Gewicht: 2,1kg

Typ MV12A
Volt: 11 - 13 VDC
Arbeitsstrom: 1000 ± 10% mA
Stromaufnahme: 50 ± 5mA
Max.Drehmoment: 40 Nm
G (ISO228): 1 "
DN: 25 mm
H1: 30mm
H2: 55mm
L: 85mm
Gewicht: 2,5kg

Typ MV24A
Volt: 18 - 24VDC
Arbeitsstrom: 500 ± 10% mA
Stromaufnahme: 25 ± 5mA
Max.Drehmoment: 40 Nm
G (ISO228): 1 "
DN: 25 mm
H1: 30mm
H2: 55mm
L: 85mm
Gewicht: 2,5kg

Typ MV12A
Volt: 11 - 13 VDC
Arbeitsstrom: 1000 ± 10% mA
Stromaufnahme: 50 ± 5mA
Max.Drehmoment: 40 Nm
G (ISO228): 1¼ "
DN: 32 mm
H1: 36,5mm
H2: 60mm
L: 105mm
Gewicht: 3,1kg

Typ MV24A
Volt: 18 - 24VDC
Arbeitsstrom: 500 ± 10% mA
Stromaufnahme: 25 ± 5mA
Max.Drehmoment: 40 Nm
G (ISO228): 1¼ "
DN: 32 mm
H1: 36,5mm
H2: 60mm
L: 105mm
Gewicht: 3,1kg

Typ MV12A
Volt: 11 - 13 VDC
Arbeitsstrom: 1000 ± 10% mA
Stromaufnahme: 50 ± 5mA
Max.Drehmoment: 40 Nm
G (ISO228): 1½ "
DN: 38 mm
H1: 40mm
H2: 70mm
L: 113mm
Gewicht: 3,8kg

Typ MV24A
Volt: 18 - 24VDC
Arbeitsstrom: 500 ± 10% mA
Stromaufnahme: 25 ± 5mA
Max.Drehmoment: 40 Nm
G (ISO228): 1½ "
DN: 38 mm
H1: 40mm
H2: 70mm
L: 113mm
Gewicht: 3,8kg

Typ MV24B
Volt: 20 - 24VDC
Arbeitsstrom: 2000 ± 5% mA
Stromaufnahme: 60 ± 5mA
Max.Drehmoment: 220 Nm
G (ISO228): 2"
DN: 50 mm
H1: 46,5mm
H2: 85mm
L: 132mm
Gewicht: 7,4kg

Bedienpanel


für MV12A

für MV24A und MV24B

2.5386 Sekunden
