| Bild |
Beschreibung |
Best. Nr. |
Preis in Euro |
|

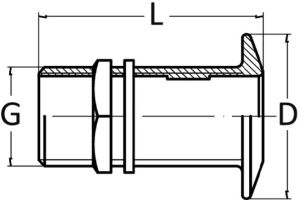

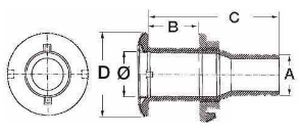

Außenbordanschluss
Messing
seewasserbeständig |
1/4 Zoll
Länge: 40mm |
|
3/8 Zoll
Länge: 44mm |
|
1/2 Zoll
Länge: 44mm |
|
3/4 Zoll
Länge: 47mm |
|
1 Zoll
Länge: 47mm |
|
1 1/4 Zoll
Länge: 50mm |
|
1 1/2 Zoll
Länge: 54mm |
|
2 Zoll
Länge: 78mm |
|
|

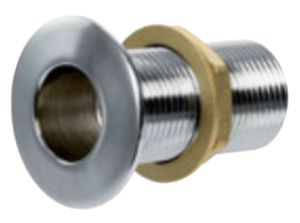

Borddurchlass aus verchromtem Messing |
Ausführung: 1/2"
Länge Hals mit Gewinde: 65
Maße: 38 x 38 x 18 mm |
|
Ausführung: 3/4 "
Länge Hals mit Gewinde: 65
Maße: 44 x 44 x 20 mm |
|
Ausführung: 1"
Länge Hals mit Gewinde: 75
Maße: 50 x 50 x 23 mm |
|
Ausführung: 1" 1/4
Länge Hals mit Gewinde: 79
Maße: 57 x 57 x 27 mm |
|
Ausführung: 1" 1/2
Länge Hals mit Gewinde: 83
Maße: 65 x 65 x 31 mm |
|
Ausführung: 2"
Länge Hals mit Gewinde: 90
Maße: 80 x 80 x 44 mm |
|
|
Außenbordanschluss
langes Modell
Messing
seewasserbeständig |
1/2 Zoll
Länge: 70mm |
|
3/4 Zoll
Länge: 75mm |
|
1 Zoll
Länge: 75mm |
|
1 1/4 Zoll
Länge: 70mm |
|
1 1/4 Zoll
Länge:100mm |
|
1 1/2 Zoll
Länge: 70mm |
|
|

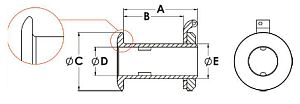

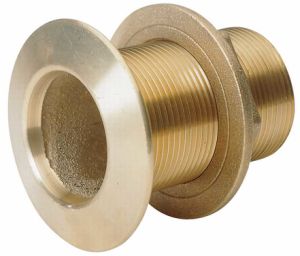

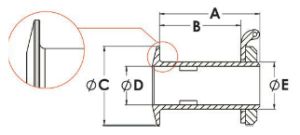

Borddurchlass aus Messing mit Gewinde
Messing verchromt |
Zoll: 3/8"
A in mm: ca. 52; B in mm: ca. 40
Ø C in mm: ca. 35; Ø D in mm: ca. 11,5; Ø E in mm: ca. 17 |
|
Zoll: 1/2"
A in mm: ca. 60; B in mm: ca. 47
Ø C in mm: ca. 40; Ø D in mm: ca. 14,5; Ø E in mm: ca. 21 |
|
Zoll: 3/4"
A in mm: ca. 64; B in mm: ca. 50
Ø C in mm: ca. 48; Ø D in mm: ca. 20; Ø E in mm: ca. 26 |
|
Zoll: 1"
A in mm: ca. 70; B in mm: ca. 58
Ø C in mm: ca. 55; Ø D in mm: ca. 27; Ø E in mm: ca. 33 |
|
Zoll: 1 1/4"
A in mm: ca. 77; B in mm: ca. 65
Ø C in mm: ca. 65; Ø D in mm: ca. 31; Ø E in mm: ca. 42 |
|
Zoll: 1 1/2"
A in mm: ca. 77; B in mm: ca. 65
Ø C in mm: ca. 70; Ø D in mm: ca. 44; Ø E in mm: ca. 48 |
|
Zoll: 2"
A in mm: ca. 93; B in mm: ca. 75
Ø C in mm: ca. 83; Ø D in mm: ca. 54; Ø E in mm: ca. 60 |
|
Zoll: 2 1/2"
A in mm: ca. 123; B in mm: ca. 102
Ø C in mm: ca. 111; Ø D in mm: ca. 67; Ø E in mm: ca. 75 |
|
Zoll: 3"
A in mm: ca. 148; B in mm: ca. 128
Ø C in mm: ca. 121; Ø D in mm: ca. 80; Ø E in mm: ca. 88 |
|
Zoll: 4"
A in mm: ca. 203; B in mm: ca. 179
Ø C in mm: ca. 150; Ø D in mm: ca. 105; Ø E in mm: ca. 113 |
|
|

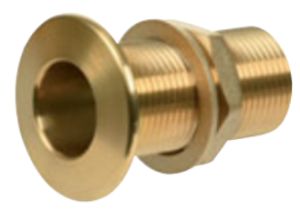

Borddurchlass aus Messing mit Gewinde
Messing |
Zoll: 3/8"
A in mm: ca. 52; B in mm: ca. 40
Ø C in mm: ca. 35; Ø D in mm: ca. 11,5; Ø E in mm: ca. 17 |
|
Zoll: 1/2"
A in mm: ca. 60; B in mm: ca. 47
Ø C in mm: ca. 40; Ø D in mm: ca. 14,5; Ø E in mm: ca. 21 |
|
Zoll: 3/4"
A in mm: ca. 64; B in mm: ca. 50
Ø C in mm: ca. 48; Ø D in mm: ca. 20; Ø E in mm: ca. 26 |
|
Zoll: 1"
A in mm: ca. 70; B in mm: ca. 58
Ø C in mm: ca. 55; Ø D in mm: ca. 27; Ø E in mm: ca. 33 |
|
Zoll: 1 1/4"
A in mm: ca. 77; B in mm: ca. 65
Ø C in mm: ca. 65; Ø D in mm: ca. 31; Ø E in mm: ca. 42 |
|
Zoll: 1 1/2"
A in mm: ca. 77; B in mm: ca. 65
Ø C in mm: ca. 70; Ø D in mm: ca. 44; Ø E in mm: ca. 48 |
|
Zoll: 2"
A in mm: ca. 93; B in mm: ca. 75
Ø C in mm: ca. 83; Ø D in mm: ca. 54; Ø E in mm: ca. 60 |
|
Zoll: 2 1/2"
A in mm: ca. 123; B in mm: ca. 102
Ø C in mm: ca. 111; Ø D in mm: ca. 67; Ø E in mm: ca. 75 |
|
Zoll: 3"
A in mm: ca. 148; B in mm: ca. 128
Ø C in mm: ca. 121; Ø D in mm: ca. 80; Ø E in mm: ca. 88 |
|
Zoll: 4"
A in mm: ca. 203; B in mm: ca. 179
Ø C in mm: ca. 150; Ø D in mm: ca. 105; Ø E in mm: ca. 113 |
|
|

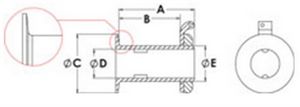

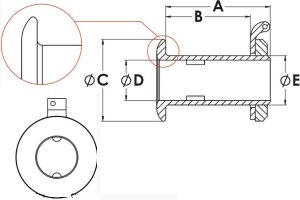

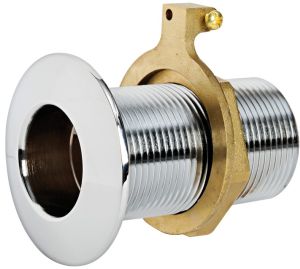

Borddurchlass mit Gewinde
Auch zum Leeren des Cockpits geeignet.
Messing verchromt |
Zoll: 3/8"
A in mm: ca. 50; B in mm: ca. 40
Ø C in mm: ca. 35; Ø D in mm: ca. 15; Ø E in mm: ca. 17 |
|
Zoll: 1/2"
A in mm: ca. 60; B in mm: ca. 48
Ø C in mm: ca. 40; Ø D in mm: ca. 20; Ø E in mm: ca. 21 |
|
Zoll: 3/4"
A in mm: ca. 64; B in mm: ca. 53
Ø C in mm: ca. 48; Ø D in mm: ca. 24; Ø E in mm: ca. 26 |
|
Zoll: 1"
A in mm: ca. 70; B in mm: ca. 58
Ø C in mm: ca. 53; Ø D in mm: ca. 31; Ø E in mm: ca. 33 |
|
Zoll: 1 1/4"
A in mm: ca. 80; B in mm: ca. 67
Ø C in mm: ca. 65; Ø D in mm: ca. 38; Ø E in mm: ca. 42 |
|
Zoll: 1 1/2"
A in mm: ca. 78; B in mm: ca. 65
Ø C in mm: ca. 70; Ø D in mm: ca. 44; Ø E in mm: ca. 48 |
|
Zoll: 2"
A in mm: ca. 92; B in mm: ca. 75
Ø C in mm: ca. 82; Ø D in mm: ca. 54; Ø E in mm: ca. 60 |
|
Zoll: 2 1/2"
A in mm: ca. 121; B in mm: ca. 104
Ø C in mm: ca. 107; Ø D in mm: ca. 67; Ø E in mm: ca. 75 |
|
|
Borddurchlass mit Gewinde
Auch zum Leeren des Cockpits geeignet.
Messing |
Zoll: 3/8"
A in mm: ca. 50; B in mm: ca. 40
Ø C in mm: ca. 35; Ø D in mm: ca. 15; Ø E in mm: ca. 17 |
|
Zoll: 1/2"
A in mm: ca. 60; B in mm: ca. 48
Ø C in mm: ca. 40; Ø D in mm: ca. 20; Ø E in mm: ca. 21 |
|
Zoll: 3/4"
A in mm: ca. 64; B in mm: ca. 53
Ø C in mm: ca. 48; Ø D in mm: ca. 24; Ø E in mm: ca. 26 |
|
Zoll: 1"
A in mm: ca. 70; B in mm: ca. 58
Ø C in mm: ca. 53; Ø D in mm: ca. 31; Ø E in mm: ca. 33 |
|
Zoll: 1 1/4"
A in mm: ca. 80; B in mm: ca. 67
Ø C in mm: ca. 65; Ø D in mm: ca. 38; Ø E in mm: ca. 42 |
|
Zoll: 1 1/2"
A in mm: ca. 78; B in mm: ca. 65
Ø C in mm: ca. 70; Ø D in mm: ca. 44; Ø E in mm: ca. 48 |
|
Zoll: 2"
A in mm: ca. 92; B in mm: ca. 75
Ø C in mm: ca. 82; Ø D in mm: ca. 54; Ø E in mm: ca. 60 |
|
Zoll: 2 1/2"
A in mm: ca. 121; B in mm: ca. 104
Ø C in mm: ca. 107; Ø D in mm: ca. 67; Ø E in mm: ca. 75 |
|
|

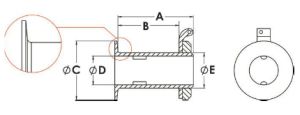

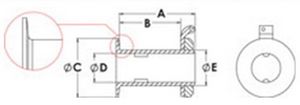

Borddurchlass mit abgerundeter flacher Kante
Messing verchromt |
Zoll: 3/8"
A in mm: ca. 53; B in mm: ca. 42
Ø C in mm: ca. 35; Ø D in mm: ca. 11,5; Ø E in mm: ca. 17 |
|
Zoll: 1/2"
A in mm: ca. 60; B in mm: ca. 48
Ø C in mm: ca. 40; Ø D in mm: ca. 14,5; Ø E in mm: ca. 21 |
|
Zoll: 3/4"
A in mm: ca. 66; B in mm: ca. 54
Ø C in mm: ca. 49; Ø D in mm: ca. 18,5; Ø E in mm: ca. 26 |
|
Zoll: 1"
A in mm: ca. 70; B in mm: ca. 58
Ø C in mm: ca. 55; Ø D in mm: ca. 26; Ø E in mm: ca. 33 |
|
Zoll: 1 1/4"
A in mm: ca. 78; B in mm: ca. 66
Ø C in mm: ca. 65; Ø D in mm: ca. 32; Ø E in mm: ca. 42 |
|
Zoll: 1 1/2"
A in mm: ca. 78; B in mm: ca. 66
Ø C in mm: ca. 70; Ø D in mm: ca. 40; Ø E in mm: ca. 48 |
|
Zoll: 2"
A in mm: ca. 92; B in mm: ca. 76
Ø C in mm: ca. 82; Ø D in mm: ca. 49; Ø E in mm: ca. 60 |
|
|
Borddurchlass mit abgerundeter flacher Kante
Messing |
Zoll: 3/8"
A in mm: ca. 53; B in mm: ca. 42
Ø C in mm: ca. 35; Ø D in mm: ca. 11,5; Ø E in mm: ca. 17 |
|
Zoll: 1/2"
A in mm: ca. 60; B in mm: ca. 48
Ø C in mm: ca. 40; Ø D in mm: ca. 14,5; Ø E in mm: ca. 21 |
|
Zoll: 3/4"
A in mm: ca. 66; B in mm: ca. 54
Ø C in mm: ca. 49; Ø D in mm: ca. 18,5; Ø E in mm: ca. 26 |
|
Zoll: 1"
A in mm: ca. 70; B in mm: ca. 58
Ø C in mm: ca. 55; Ø D in mm: ca. 26; Ø E in mm: ca. 33 |
|
Zoll: 1 1/4"
A in mm: ca. 78; B in mm: ca. 66
Ø C in mm: ca. 65; Ø D in mm: ca. 32; Ø E in mm: ca. 42 |
|
Zoll: 1 1/2"
A in mm: ca. 78; B in mm: ca. 66
Ø C in mm: ca. 70; Ø D in mm: ca. 40; Ø E in mm: ca. 48 |
|
Zoll: 2"
A in mm: ca. 92; B in mm: ca. 76
Ø C in mm: ca. 82; Ø D in mm: ca. 49; Ø E in mm: ca. 60 |
|
|

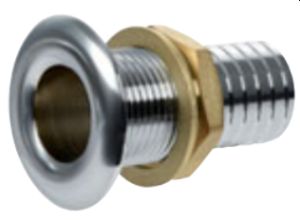

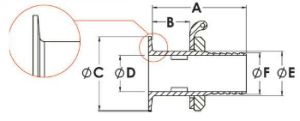

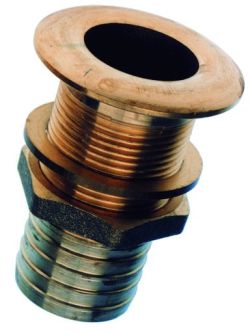

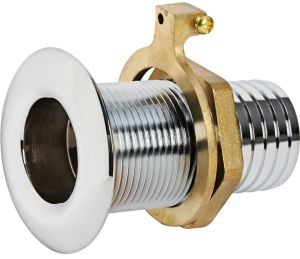

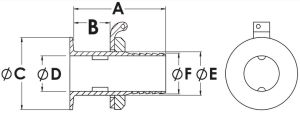

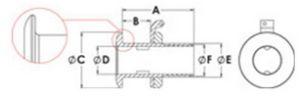

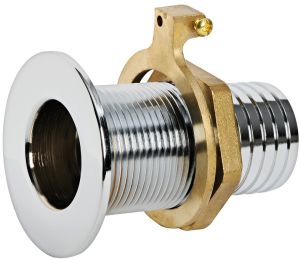

Borddurchlass mit Schlauchanschluß
Messing verchromt |
Zoll: 3/8" x 15
A in mm: ca. 52; B in mm: ca. 20
Ø C in mm: ca. 35; Ø D in mm: ca. 11,5; Ø E in mm: ca. 17; Ø F in mm: ca. 15 |
|
Zoll: 1/2" x 19
A in mm: ca. 60; B in mm: ca. 22
Ø C in mm: ca. 40; Ø D in mm: ca. 14; Ø E in mm: ca. 21; Ø F in mm: ca. 18 |
|
Zoll: 3/4" x 24
A in mm: ca. 63; B in mm: ca. 19
Ø C in mm: ca. 48; Ø D in mm: ca. 23; Ø E in mm: ca. 26; Ø F in mm: ca. 23 |
|
Zoll: 1" x 30
A in mm: ca. 72; B in mm: ca. 26
Ø C in mm: ca. 55; Ø D in mm: ca. 25; Ø E in mm: ca. 33; Ø F in mm: ca. 30 |
|
Zoll: 1 1/4" x 38
A in mm: ca. 78; B in mm: ca. 31
Ø C in mm: ca. 65; Ø D in mm: ca. 32; Ø E in mm: ca. 42; Ø F in mm: ca. 38 |
|
Zoll: 1 1/2" x 45
A in mm: ca. 81; B in mm: ca. 45
Ø C in mm: ca. 73; Ø D in mm: ca. 39; Ø E in mm: ca. 48; Ø F in mm: ca. 45 |
|
Zoll: 2" x 56
A in mm: ca. 95; B in mm: ca. 38
Ø C in mm: ca. 83; Ø D in mm: ca. 49; Ø E in mm: ca. 60; Ø F in mm: ca. 56 |
|
|

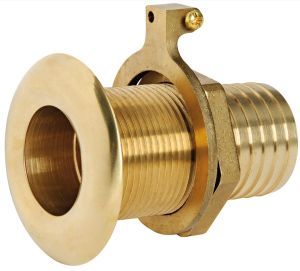

Borddurchlass mit Schlauchanschluß
Messing |
Zoll: 3/8" x 15
A in mm: ca. 52; B in mm: ca. 20
Ø C in mm: ca. 35; Ø D in mm: ca. 11,5; Ø E in mm: ca. 17; Ø F in mm: ca. 15 |
|
Zoll: 1/2" x 19
A in mm: ca. 60; B in mm: ca. 22
Ø C in mm: ca. 40; Ø D in mm: ca. 14; Ø E in mm: ca. 21; Ø F in mm: ca. 18 |
|
Zoll: 3/4" x 24
A in mm: ca. 63; B in mm: ca. 19
Ø C in mm: ca. 48; Ø D in mm: ca. 23; Ø E in mm: ca. 26; Ø F in mm: ca. 23 |
|
Zoll: 1" x 30
A in mm: ca. 72; B in mm: ca. 26
Ø C in mm: ca. 55; Ø D in mm: ca. 25; Ø E in mm: ca. 33; Ø F in mm: ca. 30 |
|
Zoll: 1 1/4" x 38
A in mm: ca. 78; B in mm: ca. 31
Ø C in mm: ca. 65; Ø D in mm: ca. 32; Ø E in mm: ca. 42; Ø F in mm: ca. 38 |
|
Zoll: 1 1/2" x 45
A in mm: ca. 81; B in mm: ca. 45
Ø C in mm: ca. 73; Ø D in mm: ca. 39; Ø E in mm: ca. 48; Ø F in mm: ca. 45 |
|
Zoll: 2" x 56
A in mm: ca. 95; B in mm: ca. 38
Ø C in mm: ca. 83; Ø D in mm: ca. 49; Ø E in mm: ca. 60; Ø F in mm: ca. 56 |
|
Zoll: 2 1/2" x 70
A in mm: ca. 125; B in mm: ca. 58
Ø C in mm: ca. 110; Ø D in mm: ca. 64; Ø E in mm: ca. 75; Ø F in mm: ca. 71 |
|
|
Borddurchlass mit Schlauchanschluß
Auch für Cockpit geeignet
Aus verchromtem Messing |
Zoll: 3/8" x 15
A in mm: ca. 52; B in mm: ca. 20
Ø C in mm: ca. 35; Ø D in mm: ca. 10; Ø E in mm: ca. 17; Ø F in mm: ca. 15 |
|
Zoll: 1/2" x 18
A in mm: ca. 60; B in mm: ca. 23
Ø C in mm: ca. 40; Ø D in mm: ca. 15; Ø E in mm: ca. 21; Ø F in mm: ca. 18 |
|
Zoll: 3/4" x 23
A in mm: ca. 63; B in mm: ca. 20
Ø C in mm: ca. 48; Ø D in mm: ca. 20; Ø E in mm: ca. 26; Ø F in mm: ca. 23 |
|
Zoll: 1" x 30
A in mm: ca. 69; B in mm: ca. 29
Ø C in mm: ca. 51; Ø D in mm: ca. 26; Ø E in mm: ca. 33; Ø F in mm: ca. 30 |
|
Zoll: 1 1/4" x 38
A in mm: ca. 78; B in mm: ca. 36
Ø C in mm: ca. 65; Ø D in mm: ca. 33; Ø E in mm: ca. 42; Ø F in mm: ca. 38 |
|
Zoll: 1 1/2" x 45
A in mm: ca. 75; B in mm: ca. 33
Ø C in mm: ca. 69; Ø D in mm: ca. 39; Ø E in mm: ca. 48; Ø F in mm: ca. 45 |
|
Zoll: 2" x 56
A in mm: ca. 88; B in mm: ca. 42
Ø C in mm: ca. 82; Ø D in mm: ca. 49; Ø E in mm: ca. 60; Ø F in mm: ca. 56 |
|
|

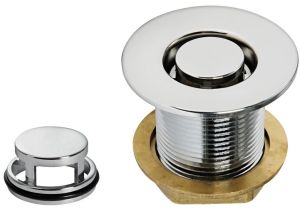

Bündiger Auslass aus verchromtem Messing Zweiteilig (Außenteil und Einsetzteil), das auch als entfernbarer Filter dient. |
A: 80mm / B: 67mm / Ø C: 70mm
Ø D: 39mm / Ø E: 1 1/2"
Mit durchgehendem Gewinde. |
|
A: 78mm / B: 36mm / Ø C: 65mm
Ø D: 33mm / Ø E: 1 1/4" / Ø F: 38mm
Mit Schlauchanschluß. |
|
A: 75mm / B: 33mm / Ø C: 70mm
Ø D: 39mm / Ø E: 1 1/2" / Ø F: 45mm
Mit Schlauchanschluß. |
|
|
Borddurchlass für Bilgepumpen
Aus verchromtem Messing
Schlauchanschluß: 15mm
A in mm: ca. 16; B in mm: ca. 28;
C in mm: ca. 70; D in mm: ca. 38 |
|
|
|

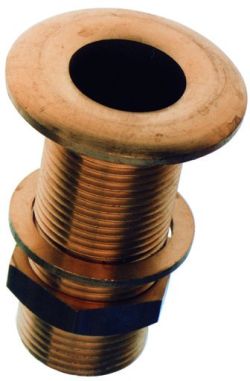

Bordeinlass aus Messingguss |
3/8" |
|
1/2" |
|
3/4" |
|
1" |
|
1 1/4" |
|
1 1/2" |
|
2" |
|
2 1/2" |
|
3" |
|
4" |
|
|

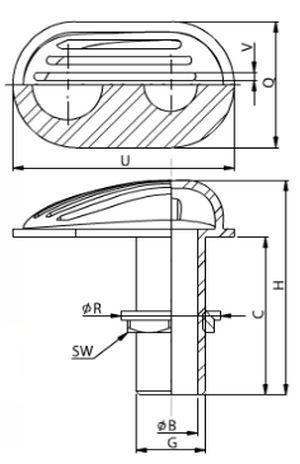

Wassereinlass aus Bronze
|
Gewinde (G): 1/2"
ØB: 15mm
H: 96mm
C: 73mm
Q: 50mm
ØR: 38mm
SW: 25mm
U: 91mm
V: 4mm
Gewicht: 0,34kg |
|
Gewinde (G): 3/4 "
ØB: 9mm
H: 102mm
C: 78mm
Q: 58mm
ØR: 48mm
SW: 32mm
U: 103mm
V: 4mm
Gewicht: 0,50kg |
|
| G 1 |
|
| G 1 1/4 |
|
| G 1 1/2 |
|
|
Wassereinlaß aus Bronze |
Gewinde (G): 1/2"
ØB: 15mm
H: 96mm
C: 72mm
Q: 49mm
ØR: 38mm
SW: 26mm
U: 91mm
V: 3mm
Gewicht: 0,30kg |
|
Gewinde (G): 3/4"
ØB: 19mm
H: 103mm
C: 77mm
Q: 58mm
ØR: 48mm
SW: 32mm
U: 105mm
V: 3mm
Gewicht: 0,45kg |
|
Gewinde (G): 1"
ØB: 26mm
H: 104mm
C: 76mm
Q: 61mm
ØR: 55mm
SW: 38mm
U: 108mm
V: 3mm
Gewicht: 0,55kg |
|
Gewinde (G): 1 1/4"
ØB: 26mm
H: 104mm
C: 78mm
Q: 61mm
ØR: 55mm
SW: 38mm
U: 108mm
V: 3mm
Gewicht: 0,65kg |
|
Gewinde (G): 1 1/2"
ØB: 39mm
H: 113mm
C: 82mm
Q: 72mm
ØR: 72mm
SW: 56mm
U: 134mm
V: 3mm
Gewicht: 0,90kg |
|
Gewinde (G): 2"
ØB: 51mm
H: 126mm
C: 91mm
Q: 89mm
ØR: 88mm
SW: 68mm
U: 156mm
V: 3mm
Gewicht: 1,50kg |
|
Gewinde (G): 2 1/2"
ØB: 65mm
H: 155mm
C: 112mm
Q: 113mm
ØR: 113mm
SW: 92mm
U: 198mm
V: 5mm
Gewicht: 2,40kg |
|
Gewinde (G): 3"
ØB: 77mm
H: 134mm
C: 134mm
Q: 129mm
ØR: 120mm
SW: 105mm
U: 238mm
V: 5mm
Gewicht: 3,90kg |
|
 |
Werkzeug zur Montage von Bordeinlässen
Für Messing-Borddurchlass: E17323xx/ E17423xx/ E17321xx/ E17324xx/ E17424xx |
1/2" |
|
3/4" |
|
1" |
|
1 1/4" |
|
1 1/2" |
|
2" |
|
|
Wasserverteiler
aus Messing |
10,5 cm
Auslass in der Mitte 50mm
Hauptanschluss: 1" 1/4"
Neben Anschluss: 1/2"
2 Ausgänge |
|
15cm
Auslass in der Mitte 50mm
Hauptanschluss: 1"
Neben Anschluss: 1/2"
3 Ausgänge |
|
15,5cm
Auslass in der Mitte 50mm
Hauptanschluss: 1"1/4"
Neben Anschluss: 1/2"
3 Ausgänge |
|
25cm
Auslass in der Mitte 50mm
Hauptanschluss: 1"
Neben Anschluss: 1/2"
4 Ausgänge |
|
20,5cm
Auslass in der Mitte 50mm
Hauptanschluss: 1"1/4"
Neben Anschluss: 1/2"
4 Ausgänge |
|
25cm
Auslass in der Mitte 50mm
Hauptanschluss: 1"
Neben Anschluss: 1/2"
5 Ausgänge |
|
30cm
Auslass in der Mitte 50mm
Hauptanschluss: 1"
Neben Anschluss: 1/2"
6 Ausgänge |
|
|

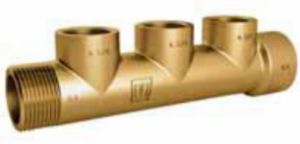

Verteiler aus Bronze |
1x G¾ Innen- und Außengewinde und
2x G½ Innegewinde |
|
1x G¾ Innen- und Außengewinde und
3x G½ Innengewinde |
|
1x G1 Innen- und Außengewinde und
2x G¾ Innengewinde |
|
1x G1 Innen- und Außengewinde und
3x G¾ Innengewinde |
|
|
Verlängerungsstück mit Innen-/ Außengewinde
Messing |
Maße: 3/8"
Länge in mm: 20 |
|
Maße: 3/8"
Länge in mm: 40 |
|
Maße: 1/2"
Länge in mm: 20 |
|
Maße: 1/2"
Länge in mm: 40 |
|
Maße: 3/4"
Länge in mm: 20 |
|
Maße: 3/4"
Länge in mm: 40 |
|
Maße: 1"
Länge in mm: 20 |
|
Maße: 1"
Länge in mm: 40 |
|
|
Verlängerungsstück
Messing |
Gewinde: 3/8"
Länge in mm: 100 |
|
Gewinde: 3/8"
Länge in mm: 150 |
|
Gewinde: 3/8"
Länge in mm: 200 |
|
Gewinde: 1/2"
Länge in mm: 60 |
|
Gewinde: 1/2"
Länge in mm: 100 |
|
Gewinde: 1/2"
Länge in mm: 150 |
|
Gewinde: 1/2"
Länge in mm: 200 |
|
Gewinde: 3/4"
Länge in mm: 60 |
|
Gewinde: 3/4"
Länge in mm: 100 |
|
Gewinde: 3/4"
Länge in mm: 150 |
|
Gewinde: 3/4"
Länge in mm: 200 |
|
Gewinde: 1 "
Länge in mm: 60 |
|
Gewinde: 1 "
Länge in mm: 100 |
|
Gewinde: 1 "
Länge in mm: 150 |
|
Gewinde: 1 "
Länge in mm: 200 |
|
Gewinde: 1"1/4
Länge in mm: 60 |
|
Gewinde: 1"1/4
Länge in mm: 100 |
|
Gewinde: 1"1/4
Länge in mm: 150 |
|
Gewinde: 1"1/4
Länge in mm: 200 |
|
Gewinde: 1"1/2
Länge in mm: 100 |
|
Gewinde: 1"1/2
Länge in mm: 150 |
|
Gewinde: 1"1/2
Länge in mm: 200 |
|
|
Winkelanschluß 45° Innen-/Innengewinde
Messing |
1/2" |
|
3/4" |
|
1" |
|
1 1/4" |
|
1 1/2" |
|
|
Winkel 90°
Messing
Gewinde: Innen/Innen |
1/4 Zoll |
|
3/8 Zoll |
|
1/2 Zoll |
|
3/4 Zoll |
|
1 Zoll |
|
1 1/4 Zoll |
|
1 1/2 Zoll |
|
2 Zoll |
|
3 Zoll |
|
4 Zoll |
|
|
Winkel- und Reduzierstück Innengewinde/red. Innengewinde
Messing
3/8" x 1/2" |
3/8" x 1/2" |
|
1/2" x 3/4" |
|
3/4" x 1" |
|
1" x 1 1/4" |
|
|
Winkelanschluß 90° Innen-/Außenanschluß
Messing
1/4" |
1/4" |
|
3/8" |
|
1/2" |
|
3/4" |
|
1" |
|
1 1/4" |
|
1 1/2" |
|
2" |
|
2 1/2" |
|
3" |
|
4" |
|
|
Schlauchanschluß aus Messingguss mit Außengewinde |
1/4"
Ø Schlauchanschluß in mm: 8 |
|
1/4"
Ø Schlauchanschluß in mm: 10 |
|
1/4"
Ø Schlauchanschluß in mm: 13 |
|
3/8"
Ø Schlauchanschluß in mm: 10 |
|
3/8"
Ø Schlauchanschluß in mm: 13 |
|
3/8"
Ø Schlauchanschluß in mm: 15 |
|
3/8"
Ø Schlauchanschluß in mm: 16 |
|
1/2"
Ø Schlauchanschluß in mm: 13 |
|
1/2"
Ø Schlauchanschluß in mm: 16 |
|
1/2"
Ø Schlauchanschluß in mm: 20 |
|
3/4"
Ø Schlauchanschluß in mm: 16 |
|
3/4"
Ø Schlauchanschluß in mm: 20 |
|
3/4"
Ø Schlauchanschluß in mm: 25 |
|
1"
Ø Schlauchanschluß in mm: 20 |
|
1"
Ø Schlauchanschluß in mm: 25 |
|
1"
Ø Schlauchanschluß in mm: 30 |
|
1 1/4"
Ø Schlauchanschluß in mm: 30 |
|
1 1/4"
Ø Schlauchanschluß in mm: 35 |
|
1 1/4"
Ø Schlauchanschluß in mm: 39 |
|
1 1/2"
Ø Schlauchanschluß in mm: 38 |
|
1 1/2"
Ø Schlauchanschluß in mm: 45 |
|
2"
Ø Schlauchanschluß in mm: 50 |
|
2"
Ø Schlauchanschluß in mm: 60 |
|
2 1/2"
Ø Schlauchanschluß in mm: 60 |
|
2 1/2"
Ø Schlauchanschluß in mm: 70 |
|
3"
Ø Schlauchanschluß in mm: 80 |
|
4"
Ø Schlauchanschluß in mm: 100 |
|
1 1/2"
Ø Schlauchanschluß in mm: 40 |
|
1 1/2"
Ø Schlauchanschluß in mm: 50 |
|
1"
Ø Schlauchanschluß in mm: 32 |
|
3/4"
Ø Schlauchanschluß in mm: 13 |
|
1 1/4"
Ø Schlauchanschluß in mm: 40 |
|
3"
Ø Schlauchanschluß in mm: 76 |
|
1/4"
Ø Schlauchanschluß in mm: 12 |
|
3/8"
Ø Schlauchanschluß in mm: 12 |
|
3/8"
Ø Schlauchanschluß in mm: 20 |
|
1/2"
Ø Schlauchanschluß in mm: 12 |
|
1/2"
Ø Schlauchanschluß in mm: 15 |
|
1/2"
Ø Schlauchanschluß in mm: 19 |
|
1/2"
Ø Schlauchanschluß in mm: 25 |
|
3/4"
Ø Schlauchanschluß in mm: 19 |
|
3/4"
Ø Schlauchanschluß in mm: 30 |
|
|
Schlauchanschluß aus Messingguss mit Innengewinde |
1/4"
Ø Schlauchanschluß in mm: 10 |
|
1/4"
Ø Schlauchanschluß in mm: 13 |
|
3/8"
Ø Schlauchanschluß in mm: 10 |
|
3/8"
Ø Schlauchanschluß in mm: 13 |
|
3/8"
Ø Schlauchanschluß in mm: 15 |
|
1/2"
Ø Schlauchanschluß in mm: 13 |
|
1/2"
Ø Schlauchanschluß in mm: 15 |
|
1/2"
Ø Schlauchanschluß in mm: 20 |
|
3/4"
Ø Schlauchanschluß in mm: 20 |
|
3/4"
Ø Schlauchanschluß in mm: 25 |
|
1"
Ø Schlauchanschluß in mm: 25 |
|
1"
Ø Schlauchanschluß in mm: 30 |
|
1 1/4"
Ø Schlauchanschluß in mm: 35 |
|
1 1/4"
Ø Schlauchanschluß in mm: 39 |
|
1 1/2"
Ø Schlauchanschluß in mm: 40 |
|
1 1/2"
Ø Schlauchanschluß in mm: 45 |
|
2"
Ø Schlauchanschluß in mm: 50 |
|
2 1/2"
Ø Schlauchanschluß in mm: 70 |
|
3"
Ø Schlauchanschluß in mm: 80 |
|
1 1/4"
Ø Schlauchanschluß in mm: 30 |
|
1/4"
Ø Schlauchanschluß in mm: 8 |
|
3/8"
Ø Schlauchanschluß in mm: 12 |
|
3/4"
Ø Schlauchanschluß in mm: 16 |
|
1 1/2"
Ø Schlauchanschluß in mm: 38 |
|
1 1/2"
Ø Schlauchanschluß in mm: 50 |
|
|
Schlauchanschluß aus Messing
90° mit Außengewinde |
3/8"
Ø Schlauchanschluß in mm: 15 |
|
1/2"
Ø Schlauchanschluß in mm: 20 |
|
3/4"
Ø Schlauchanschluß in mm: 25 |
|
1"
Ø Schlauchanschluß in mm: 30 |
|
1 1/4"
Ø Schlauchanschluß in mm: 40 |
|
1/4"
Ø Schlauchanschluß in mm: 8 |
|
1/4"
Ø Schlauchanschluß in mm: 10 |
|
1/2"
Ø Schlauchanschluß in mm: 16 |
|
3/4"
Ø Schlauchanschluß in mm: 20 |
|
1"
Ø Schlauchanschluß in mm: 25 |
|
1 1/4"
Ø Schlauchanschluß in mm: 38 |
|
1 1/2"
Ø Schlauchanschluß in mm: 38 |
|
1 1/2"
Ø Schlauchanschluß in mm: 50 |
|
|
Schlauchanschluss
Messing abgewinkelt 90°
mit Außengewinde |
Gewinde Zoll: 1/2
für Schlauch in mm: 12 |
|
Gewinde Zoll: 1/2
für Schlauch in mm: 19 |
|
Gewinde Zoll: 3/4
für Schlauch in mm: 19 |
|
Gewinde Zoll: 3/4
für Schlauch in mm: 25 |
|
Gewinde Zoll: 1
für Schlauch in mm: 25 |
|
Gewinde Zoll: 1
für Schlauch in mm: 32 |
|
Gewinde Zoll: 1 1/4
für Schlauch in mm: 32 |
|
Gewinde Zoll: 1 1/4
für Schlauch in mm: 38 |
|
Gewinde Zoll: 1 1/2
für Schlauch in mm: 32 |
|
|
Winkelanschluß 90° mit Innen-/Außengewinde und spherokonischem O-Ring
Messing |
3/8" |
|
1/2" |
|
3/4" |
|
1" |
|
1 1/4" |
|
1 1/2" |
|
|
Gerades Anschlußstück mit spherokonischem O-Ring
Messing |
3/8" |
|
1/2" |
|
3/4" |
|
1" |
|
1 1/4" |
|
1 1/2" |
|
|
Anschlüsse für Kupferdruckwasserleitungen
mit Dichtungs "0"-Ring
Messing
Gerade Aussen
|
Gewinde: 1/4
für Rohr: 10 mm |
|
Gewinde: 1/4
für Rohr: 8 mm |
|
Gewinde: 3/8
für Rohr: 10 mm |
|
Gewinde: 3/8
für Rohr: 12 mm |
|
 |
Anschlüsse für Kupferdruckwasserleitungen
mit Dichtungs "0"-Ring Messing
90° Aussen
|
Gewinde: 1/4
für Rohr: 10 mm |
|
Gewinde: 1/4
für Rohr: 8 mm |
|
Gewinde: 3/8
für Rohr: 10 mm |
|
Gewinde: 3/8
für Rohr: 12 mm |
|
|
Anschlüsse für Kupferdruckwasserleitungen
mit Dichtungs "0"-Ring
Messing
Gerade Innen |
Gewinde: 1/4
für Rohr: 10 mm |
|
Gewinde: 1/4
für Rohr: 8 mm |
|
Gewinde: 3/8
für Rohr: 10 mm |
|
Gewinde: 3/8
für Rohr: 12 mm |
|
Gewinde: 1/2
für Rohr: 14 mm |
|
|
T-Stück
Messing |
1/4 Zoll |
|
3/8 Zoll |
|
1/2 Zoll |
|
3/4 Zoll |
|
1 Zoll |
|
1 1/4 Zoll |
|
1 1/2 Zoll |
|
2 Zoll |
|
2 1/2 Zoll |
|
3 Zoll |
|
4" |
|
|
T-Stück reduziert
Messing |
3/4" x 1/2 x 3/4 |
|
1" x 3/4 x 1 |
|
1 1/2" x 1 1/4 x 1 1/2 |
|
2" x 1 1/2 x 2 |
|
|
Druckanschluß für Kupferleitungen
Außengewinde
Mit "0"-Ring |
T-Anschluß für Rohr 10 mm |
|
T-Anschluß für Rohr 12 mm |
|
 |
Druckanschluß für Kupferleitungen
Außengewinde
Mit "0"-Ring |
90°-Anschluß für Rohr 10mm |
|
90°-Anschluß für Rohr 12mm |
|
 |
Dreiwege-Anschluß aus Messing |
1/2" |
|
3/4" |
|
|
Kreuzanschluß aus Messing mit Innengewinde |
3/8" |
|
1/2" |
|
3/4" |
|
1" |
|
1 1/4" |
|
1 1/2" |
|
|
Rohrmuffe
Messing |
3/8" |
|
1/2" |
|
3/4" |
|
1" |
|
1 1/4" |
|
1 1/2" |
|
2" |
|
2 1/2" |
|
3" |
|
1/4" |
|
|
Rohrmuffe mit Innen-/Außengewinde
Messing |
Außengewinde: 3/8"
Innengewinde: 1/2" |
|
Außengewinde: 1/2"
Innengewinde: 3/8" |
|
Außengewinde: 1/2"
Innengewinde: 3/4" |
|
Außengewinde: 3/4"
Innengewinde: 1/2" |
|
Außengewinde: 3/4"
Innengewinde: 1" |
|
Außengewinde: 1"
Innengewinde: 1 1/4" |
|
Außengewinde: 1 1/4"
Innengewinde: 1 1/2" |
|
Außengewinde: 1 1/2"
Innengewinde: 2" |
|
|
Doppelnippel
Messing |
1/4 Zoll |
|
3/8 Zoll |
|
1/2 Zoll |
|
3/4 Zoll |
|
1 Zoll |
|
1 1/4 Zoll |
|
1 1/2 Zoll |
|
2 Zoll |
|
2 1/2 Zoll |
|
3 Zoll |
|
4 Zoll |
|
|
Reduktionsdoppelnippel aus Messing |
1/4 x 3/8 |
|
| 3/8 x 1/2 |
|
1/2 x 3/4 |
|
3/4 x 1 |
|
1 x 1 1/4 |
|
| 1 1/4 x 1 1/2 |
|
1 1/2 x 2 |
|
2" x 2 1/2 |
|
2 1/2" x 3 |
|
|
Reduzierstück aus Messing
Innen-/Außengewinde |
3/8" x 1/4" |
|
1/2" x 3/8" |
|
3/4" x 1/2" |
|
1" x 3/4" |
|
1 1/4" x 1" |
|
1 1/2" x 1 1/4" |
|
2" x 1 1/2" |
|
2" x 1 1/2" |
|
3" x 2 1/2" |
|
4" x 3" |
|
1/2" x 1/4" |
|
3/8" x 3/4" |
|
1" x 1/2" |
|
1 1/4" x 3/4" |
|
1 1/2" x 1" |
|
2" x 1 1/4" |
|
2 1/2" x 1 1/2" |
|
|
Reduziermuffe Innen-/Innengewinde
Messing |
3/8" x 1/2" |
|
1/2" x 3/4" |
|
3/4" x 1" |
|
1" x 1 1/4" |
|
1 1/4" x 1 1/2" |
|
1 1/2" x 2" |
|
|
Blindstopfen
Messing
Mit Außengewinde |
1/4 Zoll |
|
3/8 Zoll |
|
1/2 Zoll |
|
3/4 Zoll |
|
1 Zoll |
|
1 1/4 Zoll |
|
1 1/2 Zoll |
|
2 Zoll |
|
|
Blindstopfen mit Innengewinde
Messing |
1/4" |
|
3/8" |
|
1/2" |
|
3/4" |
|
1" |
|
1 1/4" |
|
1 1/2" |
|
2" |
|
|
Schlauchtülle
Messing |
1/4" für 6mm Schlauch |
|
1/4" für 8mm Schlauch |
|
3/8" für 10mm Schlauch |
|
3/8" für 13mm Schlauch |
|
3/8" für 15mm Schlauch |
|
1/2" für 14mm Schlauch |
|
1/2" für 16mm Schlauch |
|
1 1/2" für 20mm Schlauch |
|
3/4" für 13mm Schlauch |
|
3/4" für 16mm Schlauch |
|
3/4" für 20mm Schlauch |
|
3/4" für 25mm Schlauch |
|
1" für 25mm Schlauch |
|
1" für 30mm Schlauch |
|
1" für 32mm Schlauch |
|
1 1/4" für 32mm Schlauch |
|
1 1/4" für 38mm Schlauch |
|
1 1/4" für 40mm Schlauch |
|
1 1/4" für 40mm Schlauch |
|
1 1/2" für 45mm Schlauch |
|
1 1/2" für 50mm Schlauch |
|
2" für 50mm Schlauch |
|
2" für 60mm Schlauch |
|
2 1/2" für 70mm Schlauch |
|
3" für 80mm Schlauch |
|
|
Vetus® Schlauchtülle aus Bronze |
Ø U (Schlauch): 13mm / Ø B: 10mm
H: 51mm / C: 13mm
SW: 23mm / T: 30mm
G (Gewinde): ½" |
|
Ø U (Schlauch): 19mm / Ø B: 15mm
H: 53mm / C: 14mm
SW: 28mm / T: 32mm
G (Gewinde): ¾" |
|
Ø U (Schlauch): 25mm / Ø B: 20mm
H: 62mm / C: 15mm
SW: 36mm / T: 38mm
G (Gewinde): 1" |
|
Ø U (Schlauch): 32mm / Ø B: 26mm
H: 67mm / C: 16mm
SW: 45mm / T: 42mm
G (Gewinde): 1¼" |
|
Ø U (Schlauch): 38mm / Ø B: 32mm
H: 72mm / C: 18mm
SW: 52mm / T: 45mm
G (Gewinde): 1½" |
|
|
Vetus® Schlauchtülle aus Messing |
G¼" - 8 mm Schlauch |
|
| G¼" - 16 mm Schlauch |
|
| G3/8" - 10 mm Schlauch |
|
| G3/8" - 15 mm Schlauch |
|
| G½" - 13 mm Schlauch |
|
| G½" - 16 mm Schlauch |
|
| G½" - 19 mm Schlauch |
|
| G¾" - 16 mm Schlauch |
|
| G¾" - 19 mm Schlauch |
|
| G¾" - 25 mm Schlauch |
|
| G1" - 25 mm Schlauch |
|
| G1" - 32 mm Schlauch |
|
| G1¼" - 32 mm Schlauch |
|
| G1¼" - 38 mm Schlauch |
|
| G1½" - 38 mm Schlauch |
|
| G1½" - 45 mm Schlauch |
|
| G2" - 51 mm Schlauch |
|
| G2½" - 60 mm Schlauch |
|
| G3" - 76 mm Schlauch |
|
 |
Vetus® Schlauchtülle aus Messing 90° |
G½" - 13 mm Schlauch |
|
| G¾" - 19 mm Schlauch |
|
| G1" - 25 mm Schlauch |
|
| G1¼" - 32 mm Schlauch |
|
| G1½" - 38 mm Schlauch |
|
|
Borddurchlaß
aus Messing |
3/8" |
|
|
1/2" |
|
|
3/4" |
|
|
1" |
|
|
1 1/4" |
|
|
1 1/2" |
|
|
2" |
|
|
2 1/2" |
|
|
3" |
|
|
Borddurchlaß
Aus Messing, mit Tülle |
3/8" x 15 mm |
|
1/2" x 18 mm |
|
|
3/4" x 24 mm |
|
1" x 30 mm |
|
1 1/4" x 40 mm |
|
|
1 1/2" x 45 mm |
|
2" x 57 mm |
|
|
2 1/2" x 72 mm |
|
|
3" x 80 mm |
|
|

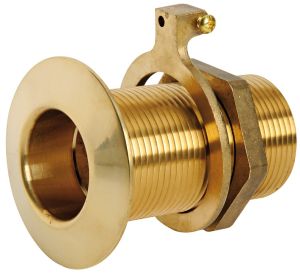

Vetus® Borddurchlaß
Bronze
|
G ½" |
|
G ¾" |
|
| G 1" |
|
| 1¼" |
|
1 ½ " |
|
 |
Vetus® Messing Borddurchlaß
|
G 3/8" |
|
G ½" |
|
G 1" |
|
G 1 ¼" |
|
G 1½" |
|
G 2" |
|
G 2 ½" |
|
G 3" |
|
|
Kugelhahn aus Messing |
1/4" |
|
| 3/8" |
|
| 1/2" |
|
| 3/4" |
|
| 1" |
|
| 1 1/4" |
|
| 1 1/2" |
|
| 2" |
|
| 2 1/2" |
|
|
Kugelhahn Messing "T"-Flow |
1/4" |
|
| 3/8" |
|
1/2" |
|
| 3/4" |
|
| 1" |
|
| 11/4" |
|
11/2" |
|
| 2" |
|
|
Kugelhahn mit vollem Durchgang
PN25 Innengewinde/Innengewinde
Griff aus rostfreiem Edelstahl

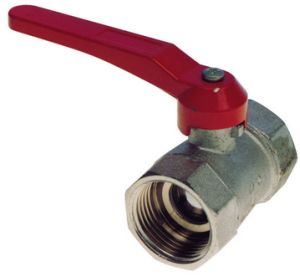

Kugelhahn aus Messing vernickelt
Lange Leisten |
3/8"
A in mm: ca. 11; B in mm: ca. 41 |
|
1/2"
A in mm: ca. 12; B in mm: ca. 50 |
|
3/4"
A in mm: ca. 13; B in mm: ca. 56 |
|
1"
A in mm: ca. 14; B in mm: ca. 65 |
|
1 1/4"
A in mm: ca. 18; B in mm: ca. 80 |
|
1 1/2"
A in mm: ca. 20; B in mm: ca. 90 |
|
2"
A in mm: ca. 23; B in mm: ca. 105 |
|
2 1/2"
A in mm: ca. 23; B in mm: ca. 130 |
|
3"
A in mm: ca. 28; B in mm: ca. 150 |
|
4"
A in mm: ca. 30; B in mm: ca. 180 |
|
|

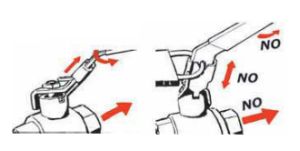

Kugelhahn mit vollem Durchgang und Blockiersystem
Aus verchromtem Messing
Griff aus rostfreiem Edelstahl
Mit Loch zum Einstecken eines Schlosses
(nicht im Lieferumfang enthalten)
Ideal zum Schmutzwasserablass |
1 1/4"
A in mm: ca. 18
B in mm: ca. 80 |
|
1 1/2"
A in mm: ca. 20
B in mm: ca. 90 |
|
|
Kugelhahn aus Messing Mutter/Mutter |
3/8" |
|
1/2" |
|
3/4" |
|
1" |
|
1 1/4" |
|
1 1/2" |
|
|
Kugelhahn aus Messing Mutter/Mutter |
3/8" |
|
1/2" |
|
3/4" |
|
1" |
|
1 1/4" |
|
1 1/2" |
|
|

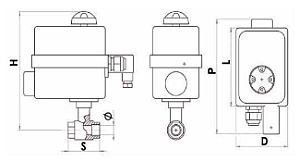

Kugelhahn PN 40 mit elektronischer Fernbedienung
Aus vernickeltem Messing
Totaler Durchlass mit nicht selbsthemmendem elektrischem Servomotor
Drehdauer: 14 sec.
Manueller Notbetrieb
Inkl. On-Off-Fernschalttafel mit Schmelzsicherung
Kann bis zu 10 Ventile gleichzeitig steuern
Maße Paneel: ca. 75x60mm
24V
P in mm: 125
L in mm: 100
D in mm: 62
Verbrauch: 4W |
1/2"
Ø in mm: 15
S in mm: 56
H in mm: 162 |
|
3/4"
Ø in mm: 20
S in mm: 66
H in mm: 165 |
|
1"
Ø in mm: 25
S in mm: 75
H in mm: 171 |
|
 |
Kugelhahn PN 40 mit elektronischer Fernbedienung
Aus vernickeltem Messing
Totaler Durchlass mit nicht selbsthemmendem elektrischem Servomotor
Drehdauer: 14 sec.
Manueller Notbetrieb
Inkl. On-Off-Fernschalttafel mit Schmelzsicherung
Kann bis zu 10 Ventile gleichzeitig steuern
Maße Paneel: ca. 75x60mm
24V
P in mm: 195
L in mm: 137
D in mm: 92
Verbrauch: 15W |
1 1/4"
Ø in mm: 32
S in mm: 85
H in mm: 181 |
|
1 1/2"
Ø in mm: 39
S in mm: 97
H in mm: 187 |
|
2"
Ø in mm: 48
S in mm: 109
H in mm: 195 |
|
|
Vetus® Messing Kugelhahn mit vollem Durchlass |
G¼" |
|
| G3/8" |
|
G½" |
|
| G¾" |
|
G1" |
|
| G1¼" |
|
G1½" |
|
| G2" |
|
G2½" |
|
| G3" |
|
|

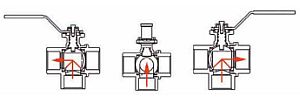

Vetus® Dreiwege Kugelhahn aus vernickelten Messing mit vollem Durchlass
Geeigent für Wasser und Diesel |
G½" |
|
G¾" |
|
G1" |
|
G1¼" |
|
| G1½" |
|
|

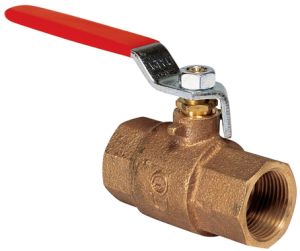

Vetus® Kugelhahn aus Bronze |
G½" |
|
|
G¾" |
|
| G1" |
|
G1¼" |
|
| G1½" |
|
