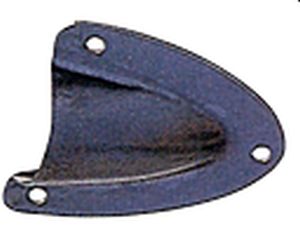

Belüftung Übersicht → Lüftungsgitter, -bleche, -muscheln etc.



Bild Beschreibung Best.-Nr. Preis in Euro

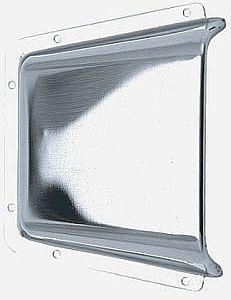

Lüfterhaube

Edelstahl


Länge mm: 41
Breite mm: 41

Länge mm: 54
Breite mm: 57

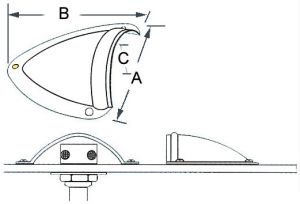

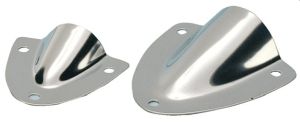

Lüftungs- und Drainageblech

Aus rostfreiem Edelstahl.
zum Schutz von Borddurchlässen, Tanklüftung und Wasserdurchlass

A: 41mm
B: 44mm
C: 12 H

A: 57mm
B: 54mm
C: 16 H

A: 93mm
B: 87mm
C: 25 H

Niro-Lüfter


Maße (LxBxH): 40x44x16mm


Maße (LxBxH): 55x53x22mm


Maße (LxBxH): 118x120x45mm

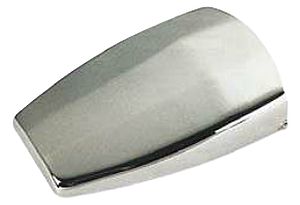

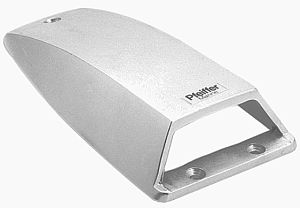

Lüfterhaube

eloxiertes Aluminium
Silberfarben


Länge: 135mm
Breite: 72mm
Höhe: 30mm

Länge: 160mm
Breite: 90mm
Höhe: 35mm

Länge: 200mm
Breite: 110mm
Höhe: 40mm

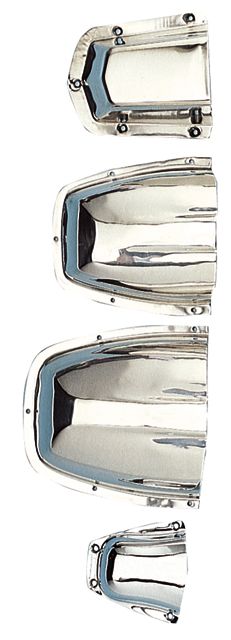

Lüfterhaube

Edelstahl AISI 304


Länge mm:180
Breite mm:140
Höhe mm:50


Länge mm:140
Breite mm:115
Höhe mm:52


Länge mm:190
Breite mm:170
Höhe mm:72


Länge mm:105
Breite mm:97
Höhe mm:35

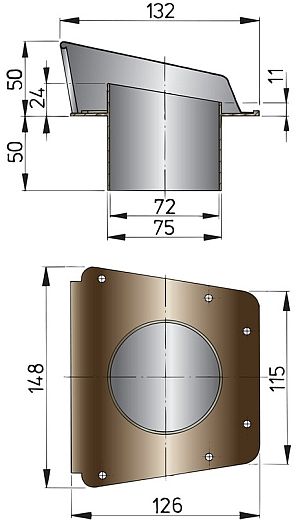

Lüfterhaube

Edelstahl
Länge mm:126
Breite mm:143
Höhe mm:47

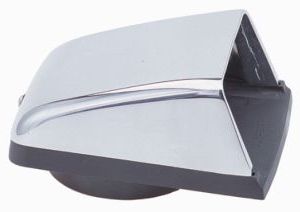

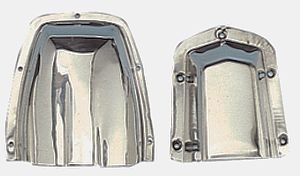

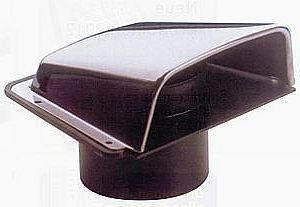

Lüfterhaube

Edelstahl mit Kunststoff-Unterplatte
Schlauchanschluss 75 mm Durchmesser
Abm. 155 x 110 x 65 mm

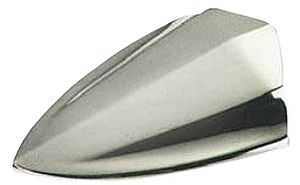

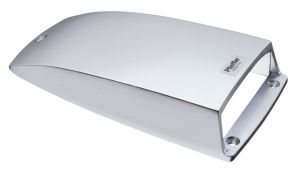

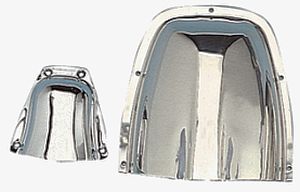

Lufthutze für Deck oder Deckhaus

Aus verchromten Messing, elegantes und modernes Design.


Maße: 165x120x34mm
Amerikanisches Modell


Maße: 175x115x40mm

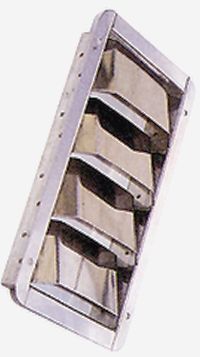

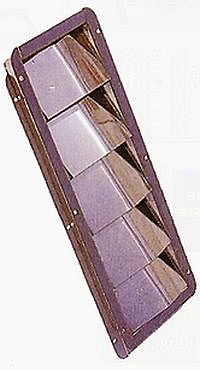

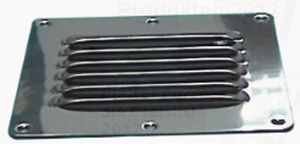

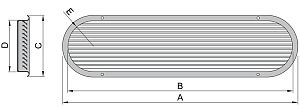

Niro-Lüftungsblech Louvre


Maße (LxB): 127x115mm

Maße (LxB): 230x115mm

Außenmaß Ø=102mm
Lochmaß Ø=92mm

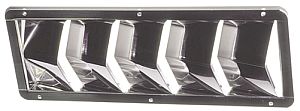

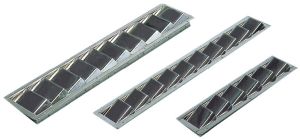

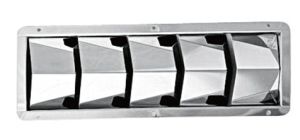

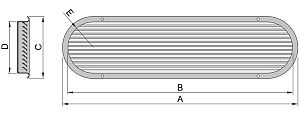

Niro-Lüftungsblech Louvre


Einbaumaß (LxBxH): 240x90x29mm
Außenmaß (LxB): 265x112mm

Einbaumaß (LxBxH): 305x87x27mm
Außenmaß (LxB): 328x112mm

Einbaumaß (LxBxH): 505x89x27mm
Außenmaß (LxB): 528x112mm

Ovales Lüftungsgitter

Aus rostfreiem Edelstahl.
Hochglanzpoliert.
Maße: ca. 170 x 60mm

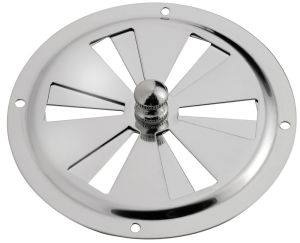

Lüfterrost Butterfly

Edelstahl AISI 304.
Durchmesser: 127mm

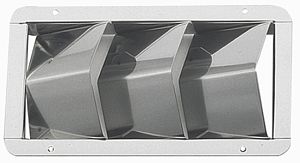

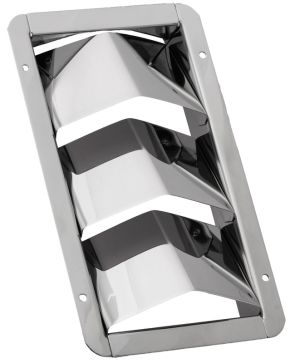

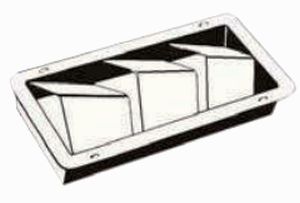

Motorraum-Lüfter

Edelstahl
3 Einlässe
Außenmaße: 205x114mm
Einbaumaße: 182x90mm

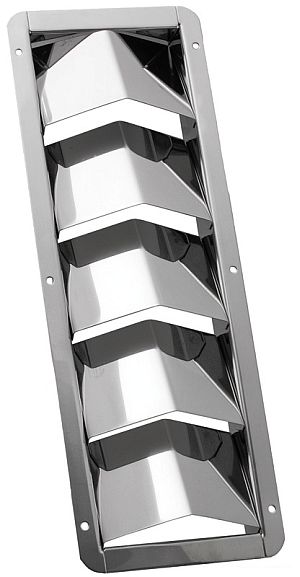

Motorraum-Lüfter

Edelstahl
5 Einlässe
Außenmaße: 326x114mm
Einbaumaße: 304x90mm

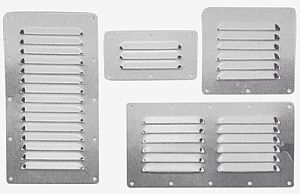

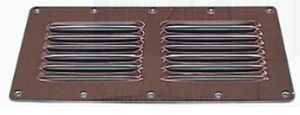

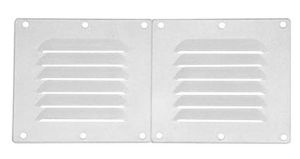

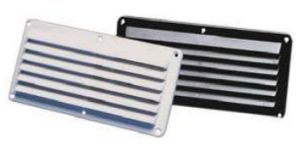

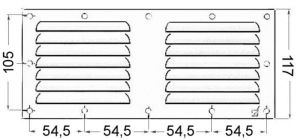

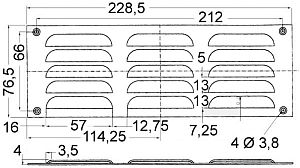

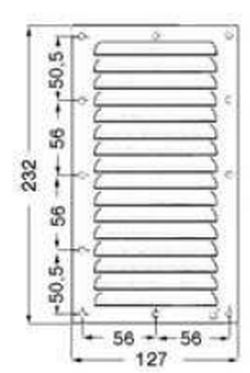

Lüftungsbleche f ür Kajüte und Motorraum

Aus poliertem, rostfreiem Edelstahl.


Höhe/Breite: 115/127mm
Fliegengitter: Nein

Höhe/Breite: 67/127mm
Fliegengitter: Nein

Höhe/Breite: 118/232mm
Fliegengitter: Nein

Höhe/Breite: 232/127mm
Fliegengitter: Nein

Höhe/Breite: 76/152mm
Fliegengitter: Nein

Höhe/Breite: 76/229mm
Fliegengitter: Nein

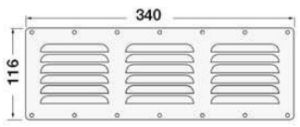

Höhe/Breite: 116/340mm
Fliegengitter: Nein

Höhe/Breite: 115/127mm
Fliegengitter: Ja

Höhe/Breite: 67/127mm
Fliegengitter: Ja

Höhe/Breite: 118/232mm
Fliegengitter: Ja

Höhe/Breite: 232/127mm
Fliegengitter: Ja

Höhe/Breite: 76/152mm
Fliegengitter: Ja

Höhe/Breite: 76/229mm
Fliegengitter: Ja

Höhe/Breite: 116/340mm
Fliegengitter: Ja

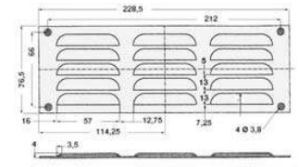

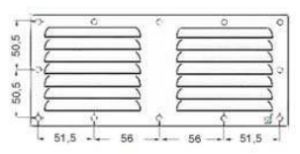

Lüfterroste aus Edelstahl


Breite: 126mm
Höhe: 65mm
Ausführung: 1 x 3


Breite: 125mm
Höhe: 115mm
Ausführung: 1 x 6


Breite: 127mm
Höhe: 231mm
Ausführung: 1 x 15


Breite: 231mm
Höhe: 116mm
Ausführung: 2 x 6

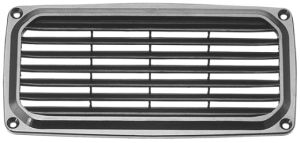

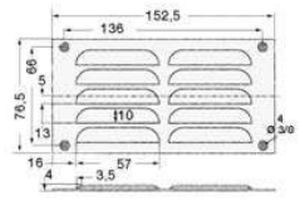

Lüftungsgitter

mit gegenläufigen, frontseitig verstellbaren Lamellen
Aus poliertem, rostfreiem Edelstahl.


Maße: 152 x 76 mm
ohne Fliegengitter



Maße: 152 x 76 mm
mit Fliegengitter



Maße: 229 x 76 mm
ohne Fliegengitter




Maße: 229 x 76 mm
mit Fliegengitter

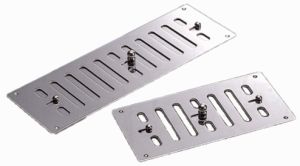

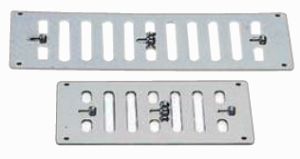

Lüfterroste

Edelstahl AISI 304.


verschließbar
152 x 76 mm


Offen
mit Edelstahl-Fliegengitter
152 x 76 mm


verschließbar
229 x 76 mm


Offen
mit Edelstahl-Fliegengitter
229 x 76 mm

Lufthutze

Aus ABS.
Maße: 201x101mm


schwarz


weiß


Lüftungsgitter

Aus rostfreiem Edelstahl
bedrucktes Edelstahlblech, hochglanzpoliert


Maße: 100x100mm




Maße: 125x125mm

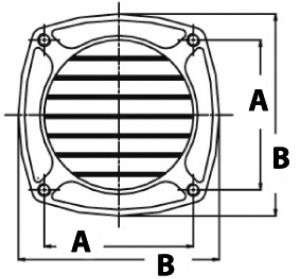

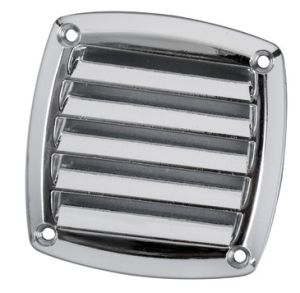

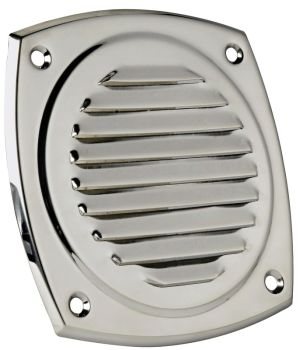

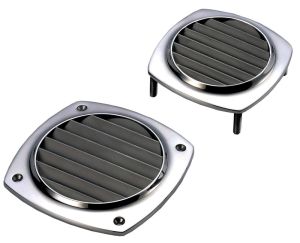

Lüfter aus Edelstahl

Hochglanzpoliert.
Rostfrei.


B: 97x97mm
mit Schrauben
Achsabstand A: 64mm
Ø Ausschnitt: 75mm


B: 97x97mm
mit Stiftschrauben
Achsabstand A: 64mm
Ø Ausschnitt: 75mm


B: 129x129mm
mit Schrauben
Achsabstand A: 92mm
Ø Ausschnitt: 100mm


B: 129x129mm
mit Stiftschrauben
Achsabstand A: 92mm
Ø Ausschnitt: 100mm


Konzentrische Lüftungsgitter

Aus hochglanzpoliertem, rostfreiem Edelstahl
Mit Fliegengitte

Passenden Spritzwasserschutz (Artikel E5330185-87) bitte separat bestellen.


Mit Fliegengitter
Ø 102mm


Mit Fliegengitter
Ø 125mm


Mit Fliegengitter
Ø 152mm


Mit Fliegengitter
Ø 178mm


Mit Fliegengitter
Ø 63mm


Ohne Fliegengitter
Ø 102mm


Ohne Fliegengitter
Ø 125mm


Ohne Fliegengitter
Ø 152mm


Ohne Fliegengitter
Ø 178mm


Ohne Fliegengitter
Ø 63mm

Spritzwasserschutz

ohne Lüftungsgitter


Ø 102mm


Ø 125mm


Ø 152mm

Ovales Lüftungsgitter

Aus rostfreiem Edelstahl
Maße: 116x128mm

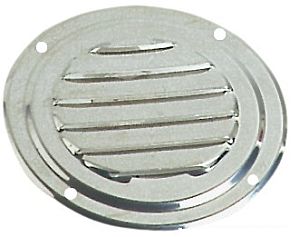

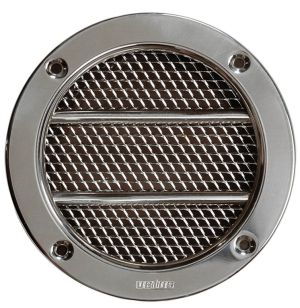

Konzentrische Lüftungsgitter

Aus hochglanzpoliertem, rostfreiem Edelstahl.


Ohne Fliegengitter
Ø: 102mm


Mit Fliegengitter
Ø: 102mm


Ohne Fliegengitter
Ø: 127mm


Mit Fliegengitter
Ø: 127mm


Ohne Fliegengitter
Ø: 152mm


Mit Fliegengitter
Ø: 152mm

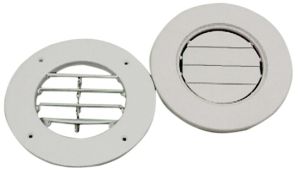

Lüftungsgitter

Mit verstell-/ verschließbaren Lamellen
Farbe: weiß
Material: ABS
Inkl. Blendring zum Verdecken der Schrauben
Ø Außen: 163mm


Ausführung: hinten bündig
Ø Bohrloch: 115mm


Ausführung: hinten mit 50mm Kragen
(vorstehend)
Ø Anschluss: 115mm


Konzentrische Lüftungsgitter

Aus weißem ABS.
Zur Raumbelüftung.
Ø: 165mm
Ø Bohrung: 125mm


Befestigung mit 3 Schrauben




Befestigung mit Federn und Clips



Konzentrisches Lüftungsgitter

Ø 83 mm
Aus rostfreiem Edelstahl.
hochglanzpoliert

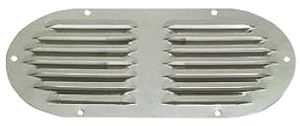

Ovales Lüftungsgitter

Aus hochglanzpoliertem, rostfreiem Edelstahl
Maße: 235x118mm

Lüftungsgitter

Aus rostfreiem Edelstahl.
Mit Mikrosieb.
Zur Be- und Entlüftung.
Hals-Ø: 58mm




Lüftungsblech

Farbe: schwarz
Abm. 201 x 101 mm


Abm. 201 x 101 mm


Abm. 261 x 135 mm

Lüftungsgitter/Lufthutze

Aus Nylon.
Maße: 125x260mm


Farbe: schwarz


Farbe: weiß

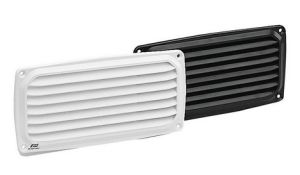

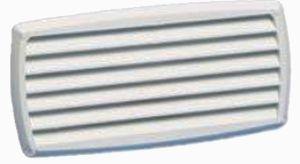

Lüftungsgitter aus Kunststoff


schwarz
255 x 115 mm

weiß
255 x 115 mm

weiß
Maße: 420 x 120 mm
Einbau-Modell mit Wasserkehrung

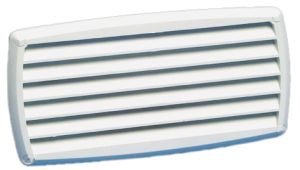

Lüfter

Aus ABS.
Farbe: weiß
UV-resistent.
Außenmaß: 420x120mm

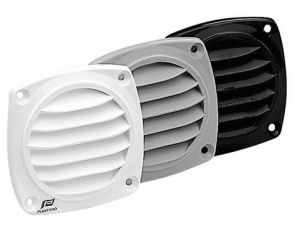

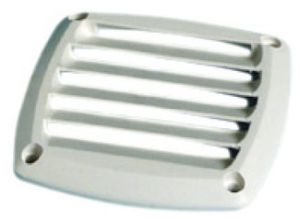

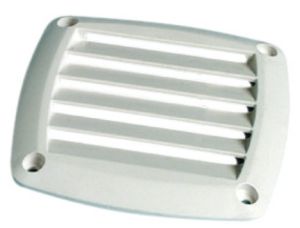

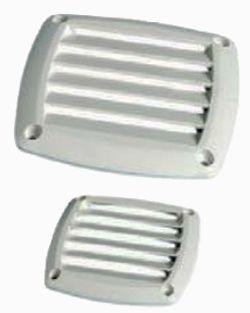

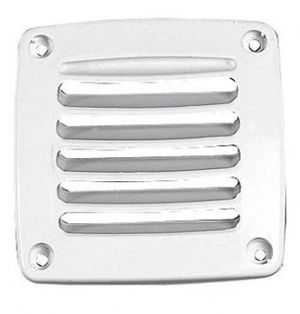

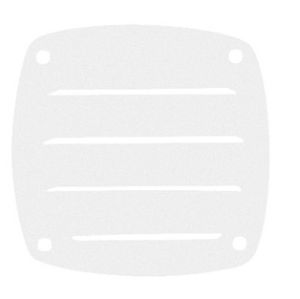

Belüftungsgitter aus ABS


85 x 85 mm
schwarz




85 x 85 mm
weiß




85 x 85 mm
ecrufarben




85 x 85 mm
grau




125 x 125 mm
schwarz




125 x 125 mm
weiß




125 x 125 mm
ecrufarben

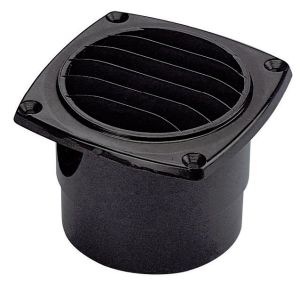

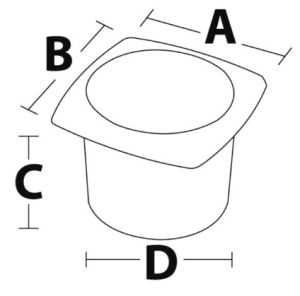

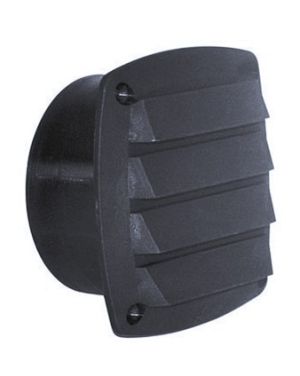

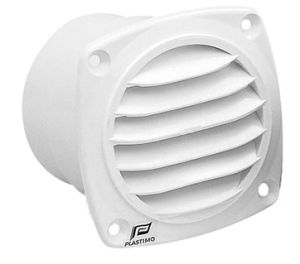

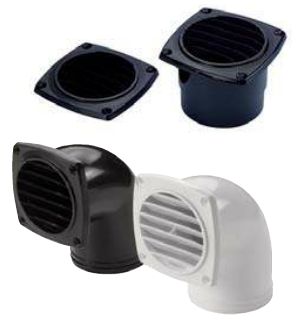

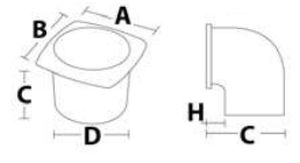

Lüftungsgitter

Material: ABS


A: 92mm/B: 92mm/ C: 62mm/D: 76mm
Farbe: weiß



A: 92mm/B: 92mm/ C: 62mm/D: 76mm
Farbe: schwarz



A: 126mm/B: 126mm/ C: 76mm/D: 102mm
Farbe: weiß


A: 126mm/B: 126mm/ C: 76mm/D: 102mm
Farbe: schwarz

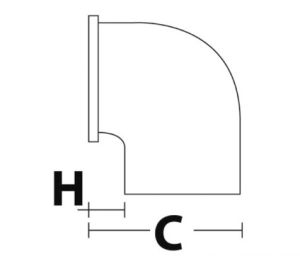

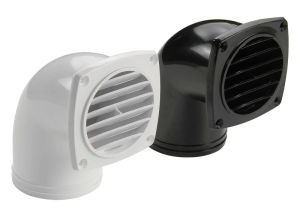

Lüftungsgitter

Material: ABS
A: 92mm/B: 92mm/C: 108mm/D: 76mm/H: 32mm


Farbe: weiß


Farbe: schwarz


Schlauch

aus Glasfaser und PVC mit Metallarmierung, Hitzebeständig bis 130°, selbstlöschend und flexibel
Für die Belüftung von Motorräumen entwickelt.
Lieferung erfolgt in 10m-Stück.


für Lüftungsgitter E5327301/-02
und E5327401/-02
Ø 80mm




für Lüftungsgitter E5327303/-04
Ø 104mm

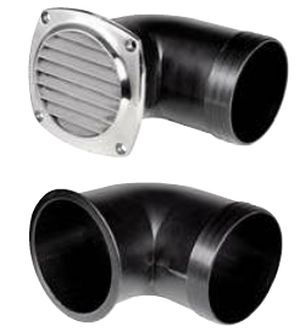

Drehgelenk für Lüfter

Material: Kunststoff
360° drehbar

Achtung: Lieferung erfolgt ohne Lüftungsgitter und Schlauch
(Bitte separat bestellen.)


Drehgelenk für Lüfter
Hals Ø 76 mm
für E5330180/-81

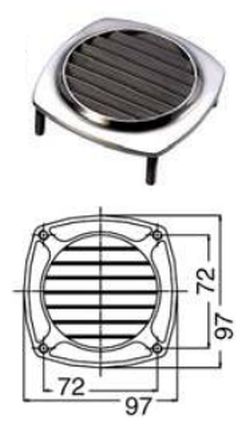

Lüftungsgitter für E5340401
Maße: 97 x 97 mm
Achsabstand: 64 mm
Ausschnitt: Ø 75 mm
mit Schrauben

Lüftungsgitter für E5340401
Maße: 97 x 97 mm
Achsabstand: 72 mm
Ausschnitt: Ø 75 mm
mit Gewindeschrauben

Lüftungsgitter für E5340401
Maße: 100x100mm

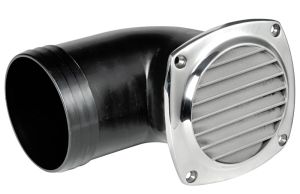

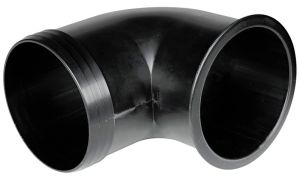

Passender Schlauch für E5340401


Drehgelenk für Lüfter
Hals Ø 102 mm
für E5330182/-83

Lüftungsgitter für E5340402
Maße: 127 x 127 mm
Achsabstand: 92 mm
Ausschnitt: Ø 100 mm
mit Schrauben

Lüftungsgitter für E5340402
Maße: 127 x 127 mm
Achsabstand: 92 mm
Ausschnitt: Ø 100 mm
mit Gewindeschrauben

Lüftungsgitter für E5340402
Maße: 125x125mm

Passender Schlauch für E5340402

Ring

Aus ABS
Mit doppeltem Durchmesser (70/80mm)
Für Rohr: Art. E1610430/35
Befestigungslöcher: Entsprechend E5327326; E5327327; E5330180

Achtung: Lüftungsgitter und Schlauch sind nicht im Lieferumfang enthalten
(Bitte separat bestellen.)


Ring


Passendes Lüftungsgitter
85x85mm / schwarz / ABS

Passendes Lüftungsgitter
85x85mm / weiß / ABS

Schlauch

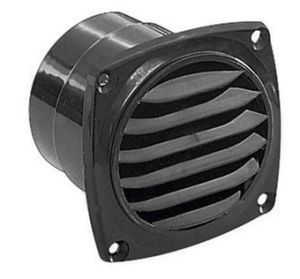

Belüftungsroste

Kunststoff
Abm. 92 x 92 mm
Mit Schlauchanschluss 75 mm


schwarz


weiß

Belüftungsrost

Kunststoff
Abm. 94 x 94 mm


schwarz


weiß

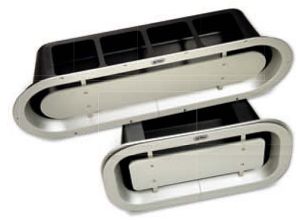

Lufthutzen

Aus hochglanzpoliertem Edelstahl.
Einbau: 27mm


Maße: 525x112mm


Maße: 325x76mm


Maße: 525x76mm

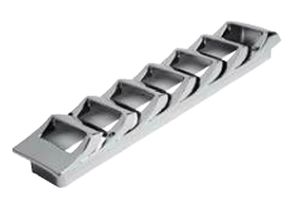

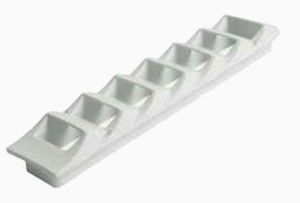

Seitenlufthutzen "American"

Aus verchromten ABS . Extrem flaches und aerodynamisches Profil.

Maße: 415 x 83 mm
Einbaumaße: 395 x 58 mm

Lüftergehäuse* (Artikel E5340700) bitte separat bestellen.

* Aus ABS zum Anschluss an Lufthutzen Art. E5340500; E5340650; E5340651 zwei Belüftungsschläuche vom Typ E1610430; E1610435, Maße 294x60 mm. Zum Einbau an den entsprechenden Lufthutzen.


aus chromfarbenem ABS



aus schwarzem ABS




aus weißem ABS

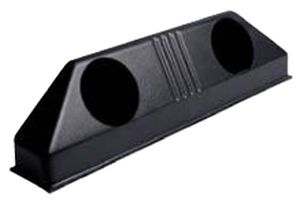

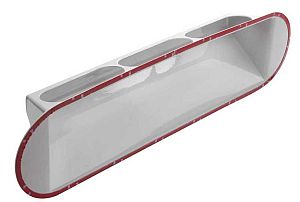

Lüftergehäuse aus ABS

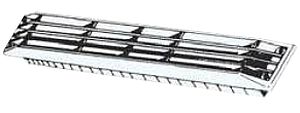

Lüftungsgitter "Zebra"

ABS
Maße: 435x64mm


schwarz


weiß

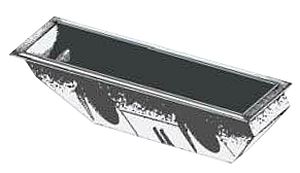

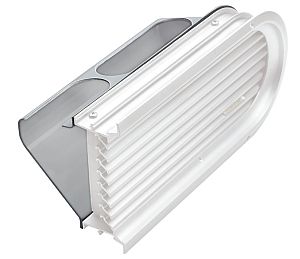

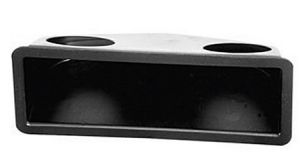

Lüftergehäuse für Lüftungsgitter "Zebra"

aus ABS
Zum Anschluß des Ansaugrohres.
für E5345801/2
Für 80 mm Schlauch.
Tiefe: 115 mm

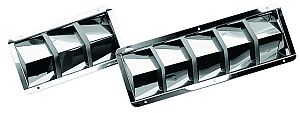

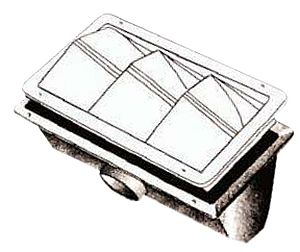

Motorraumlüfter

Aus rostfreiem Edelstahl.
Für den Motorraum.

Lüftergehäuse bitte separat bestellen.


205 x 114 mm


326 x 114 mm

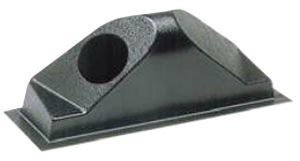

Passendes Lüftergehäuse aus ABS

schwarz
empfohlen für E5340151
für Schlauch: E1610430/35
Ø: ca. 75mm


rechts


links

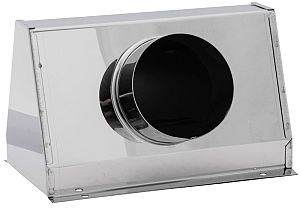

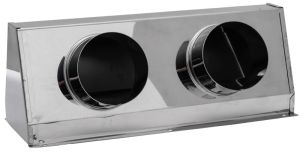

Passendes Lüftergehäuse aus rostfreiem Edelstahl

Ø mm 75 Art. E1610430/35
Ø: 75mm


für 1x Schlauch
Empfohlen für Lüftungsgitter: E5340150


für 2x Schläuche
Empfohlen für Lüftungsgitter: E5340151

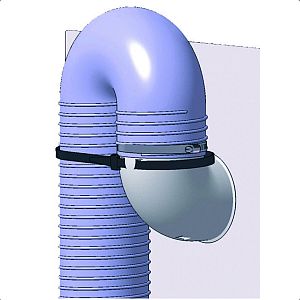

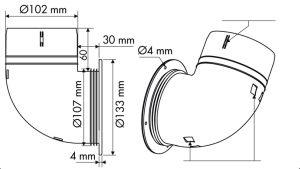

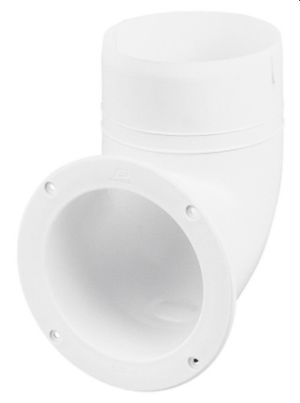

Schlauchanschlüsse für Luftschlauch

Diese Schlauchanschlüsse eignen sich besonders gut für die Belüftung des Motorraums.
Für einen Luftschlauch mit 4 Zoll-Durchmesser (10,2cm)
Die Schlauchanschlüsse bestehen aus Polypropylen und sind dadurch treibstoff- und essigsäurebeständig. Zudem sind sie stoßfest und
belastbar. Die zwei kleinen Haken und Einkerbungen sorgen dafür, dass der Schlauch nicht verrutscht. Er muss zusätzlich nur noch mit zwei
Edelstahl-Schlauchklemmen befestigt werden. Die Schlauchanschlüsse sind mit 4 Schrauben von außen leicht zu befestigen.

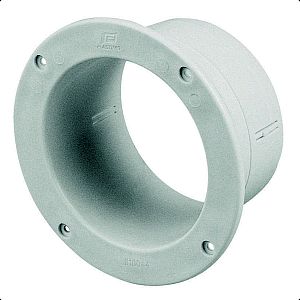

Schlauchanschluss gerade

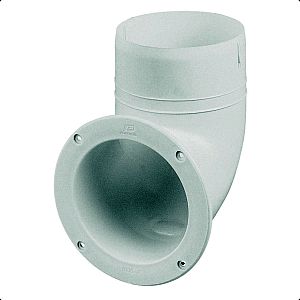

Schlauchanschluss 90°

Lüftungsgitter

Aus weißem, flexiblen PVC einstellbar, komplett mit Abdeckung.


Typ Lüfter: flach
Hals: 70 mm
Höhe: 90 mm
Breite: 160 mm
Ø Basis: 112 mm

Typ Lüfter: flach
Hals: 100 mm
Höhe: 150 mm
Breite: 185 mm
Ø Basis: 142 mm

Hals: 70 mm
Höhe: 230 mm
Breite: 110 mm
Ø Basis: 112 mm

Hals: 100 mm
Höhe: 250 mm
Breite: 140 mm
Ø Basis: 142 mm

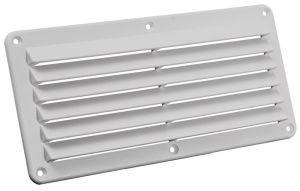

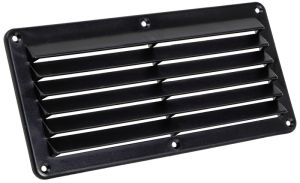

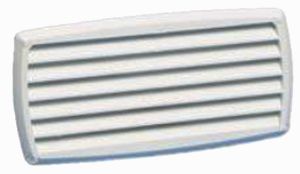

Rechteckiges Lüftungsgitter

Bezeichnung: Kunststoff


Farbe: schwarz
Maße: 200 x 100 mm

Farbe: weiß
Maße: 200 x 100 mm

Farbe: weiß
Maße: 206 x 106 mm

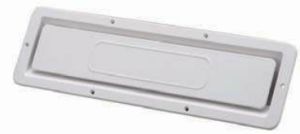

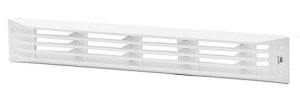

Rechteckiges Lüftungsgitter

Bezeichnung: ABS
Farbe: weiss
Maße: 441 x 69 mm
Einbau 390 x 49 x 19 mm

Rundes Lüftungsgitter

Hergestellt aus PBT, für erhöhte UV-Beständigkeit. Unempfindlich gegenüber Reinigungsmittel. Kompatibel mit allen gängigen Dichtstoffen. Auch mit dem Alter, verziehen sich diese Gitter nicht.

Ø 85 mm


Farbe: weiß

Farbe: grau

Farbe: schwarz




Lüftungsgitter rund + Verbindungsstück


Farbe: weiß
Maße: Ø70 - 82 x 82 mm

Farbe: schwarz
Maße: Ø70 - 82 x 82 mm

Lüftungsgitter rund + Verbindungsstück


Farbe: weiß
Maße: Ø100 - 125 x 125 mm

Farbe: schwarz
Maße: Ø100 - 125 x 125 mm

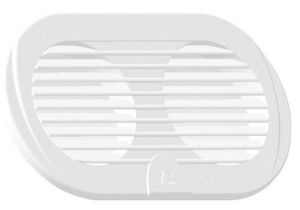

Doppel-Lüftungsgitter

An einem Gitter können zwei Lüftungsschläuche angeschlossen werden.
Mit den verschiedenen Plastimo-Schlauchanschlüssen (Flansch, gerade und abgewinkelt) sind viele verschiedene Kombinationen möglich. Wird einfach auf die Schlauchanschlüsse geclipst (90 mm Achs-Lochabstand)

Maße: 195 x 105 mm
Ø 3"
Farbe: weiß

Doppel-Lüftungsgitter

Abnehmbares Doppellüftungsgitter - Polyamid
Farbe: weiß
Maße: 255 x 115 mm

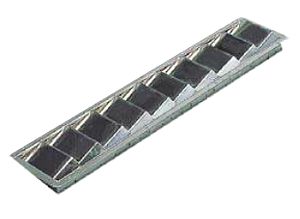

Lamellen-Lüfter

Edelstahl Lamellen-Lüfter


Bezeichnung: 3 Schlitz
Maße: 208 x 111 x 40 mm

Bezeichnung: 5 Schlitz
Maße: 325 x 111 x 40 mm

Bezeichnung: 4 Schlitz
Maße: 210 x 113 x 38 mm

Bezeichnung: 5 Schlitz
Maße: 288 x 111 x 22 mm

Lüfter Anschlussbox

Schwarzer Kunststoff
2 Ausgänge

Abmessungen: 260 x 83 x H 140 mm
Anschluss: 2 x 3"

Luftaustauschdurchlässe

FORM UND FUNKTION
Gebo Motorraumlüfter sind ideal geeignet für Stellen, an denen im Schiff größere Mengen Luft permanent ausgetauscht werden sollen. Beispielsweise als Motorraumlüfter Öffnungen.
Das Design ist modern ansprechend gehalten und wird entweder sichtbar von Aussen aufgeschraubt, oder bei Wandstärken von 4 – 20 mm als Klemmsystem geliefert.
Während der Fahrt ermöglicht diese Einheit einen optimalen Luftaustausch des Motorraumes und versorgt diesen mit Frischluft von außen.

EINHEITLICHE LINIENFÜHRUNG
Diese Einheiten sind im Stil der Schiffsfenster gehalten und passen sich so optimal in die Linie Ihres Schiffes an.

FARBE
Im Standard werden diese Einheiten in silber eloxierter Aluminiumfarbe geliefert.

OPTIMALER WASSERABFLUSS
Gebos Fenster sind so konzipiert, dass Dank der mitgelieferten Doradebox kein Wasser stehen bleiben kann oder ins Innere gelangen kann.



Bild Beschreibung Bestell Nr. Preis in Euro


Luftaustauschdurchlässe - Lochmaß: 600 x 175mm

System: Sichtbar geschraubt
Ausführung: weiß pulverbeschichtet
Radius: 88mm



Bei dem Artikel F24816001 handelt es sich um eine Sonderanfertigung.
Dieser Artikel ist keine Lagerware und wird nach Bestellung vom Hersteller angefertigt.
Es ist mit Lieferzeiten von 4-8 Wochen zu rechnen und eine Rückgabe ist ausgeschlossen.




Luftaustauschdurchlässe - Lochmaß: 600 x 175mm

System: Sichtbar geschraubt
Ausführung: eloxiert
Radius: 88mm



Bei dem Artikel F24816002 handelt es sich um eine Sonderanfertigung.
Dieser Artikel ist keine Lagerware und wird nach Bestellung vom Hersteller angefertigt.
Es ist mit Lieferzeiten von 4-8 Wochen zu rechnen und eine Rückgabe ist ausgeschlossen.



Luftaustauschdurchlässe - Lochmaß: 600 x 175mm

System: Sichtbar geschraubt
Ausführung: schwarz pulverbeschichtet
Radius: 88mm



Bei dem Artikel F24816003 handelt es sich um eine Sonderanfertigung.
Dieser Artikel ist keine Lagerware und wird nach Bestellung vom Hersteller angefertigt.
Es ist mit Lieferzeiten von 4-8 Wochen zu rechnen und eine Rückgabe ist ausgeschlossen.



Luftaustauschdurchlässe - Lochmaß: 600 x 175mm

System: Klemmsystem
Ausführung: elexiert
Radius: 88mm



Bei dem Artikel F24816050 handelt es sich um eine Sonderanfertigung.
Dieser Artikel ist keine Lagerware und wird nach Bestellung vom Hersteller angefertigt.
Es ist mit Lieferzeiten von 4-8 Wochen zu rechnen und eine Rückgabe ist ausgeschlossen.



Luftaustauschdurchlässe - Lochmaß: 600 x 175mm

System: Klemmsystem
Ausführung: weiß pulverbeschichtet
Radius: 88mm



Bei dem Artikel F24816051 handelt es sich um eine Sonderanfertigung.
Dieser Artikel ist keine Lagerware und wird nach Bestellung vom Hersteller angefertigt.
Es ist mit Lieferzeiten von 4-8 Wochen zu rechnen und eine Rückgabe ist ausgeschlossen.



Luftaustauschdurchlässe - Lochmaß: 600 x 175mm

System: Klemmsystem
Ausführung: schwarz pulverbeschichtet
Radius: 88mm



Bei dem Artikel F24816053 handelt es sich um eine Sonderanfertigung.
Dieser Artikel ist keine Lagerware und wird nach Bestellung vom Hersteller angefertigt.
Es ist mit Lieferzeiten von 4-8 Wochen zu rechnen und eine Rückgabe ist ausgeschlossen.



Luftaustauschdurchlässe - Lochmaß: 375 x 175mm

System: Klemmsystem
Ausführung: eloxiert
Radius: 88mm



Bei dem Artikel F81600075 handelt es sich um eine Sonderanfertigung.
Dieser Artikel ist keine Lagerware und wird nach Bestellung vom Hersteller angefertigt.
Es ist mit Lieferzeiten von 4-8 Wochen zu rechnen und eine Rückgabe ist ausgeschlossen.



Luftaustauschdurchlässe - Lochmaß: 375 x 175mm

System: Klemmsystem
Ausführung: eloxiert
Radius: 56mm



Bei dem Artikel F81600001 handelt es sich um eine Sonderanfertigung.
Dieser Artikel ist keine Lagerware und wird nach Bestellung vom Hersteller angefertigt.
Es ist mit Lieferzeiten von 4-8 Wochen zu rechnen und eine Rückgabe ist ausgeschlossen.



Vetus Lüftungsaugen

Bild Beschreibung Art.-Nr. Preis in Euro









Belüftungsaugen/Lamellengitter für Motoren

Jeder Motor braucht 6,1 m3 Luft pro kW der Stunde (4,5 m3/PS/Stunde). Für eine gute Leistung darf die Geschwindigkeit der angesogenen Luft nicht höher als 3 m/sec. sein. Die Durchlaßöffnungne der VETUS Lüftungsaugen wurden nach diesen Erkenntnissen konstruiert.
Außer Luft für die Verbrennung benötigt jeder Motor, vor allem die größeren ebenfalls Ventilationsluft, um die Strahlungswärme des Motors abzuleiten.
Diese Luftmenge muß ungefähr so groß sein, wie die Luftmenge für die Verbrennung und muß darüber hinaus aber den Maschinenraum wieder verlassen können. Bei der Einrichtung des Motorraumes muß das unbedingt berücksichtigt werden!

Die Typen-Nummern in den Zeichnungen geben die PS-Zahlen an, für die das Lüftungsauge benutzt werden kann. Mit anderen Worten: Wenn z.B. 2 Motoren von je 44 kW (60 PS) vorhanden sind können 2 Augen des Typs 30 (2 x Sb. u. 2 x Bb.)gewählt werden. Die Profile und Gitter sind aus poliertem und eloxiertem Aluminium. Jedes Standard-Lüftungsauge kann mit einem Kunststoff-Dorade-Kasten versehen werden.

Belüftungsauge Typ 20 (ohne Doradekasten)



Doradekasten für Belüftungsauge Typ 20



Belüftungsauge Typ 25 (ohne Doradekasten)




Doradekasten für Belüftungsauge Typ 25


Belüftungsauge Typ 30 (ohne Doradekasten)



Doradekasten für Belüftungsauge Typ 30



Belüftungsauge Typ 40 (ohne Doradekasten)



Doradekasten für Belüftungsauge Typ 40



Belüftungsauge Typ 50 (ohne Doradekasten)



Doradekasten für Belüftungsauge Typ 50



Belüftungsauge Typ 60 (ohne Doradekasten)




Doradekasten für Belüftungsauge Typ 60


Belüftungsauge Typ 70 (ohne Doradekasten)




Doradekasten für Belüftungsauge Typ 70


Belüftungsauge Typ 80 (ohne Doradekasten)




Doradekasten für Belüftungsauge Typ 80


Belüftungsauge Typ 90 (ohne Doradekasten)



Doradekasten für Belüftungsauge Typ 90



Belüftungsauge Typ 100 (ohne Doradekasten)




Doradekasten für Belüftungsauge Typ 100


Belüftungsauge Typ 125 (ohne Doradekasten)




Doradekasten für Belüftungsauge Typ 125




Belüftungsauge Typ 150 (ohne Doradekasten)




Doradekasten für Belüftungsauge Typ 150


Belüftungsaugen/Lamellengitter für Motoren

Jeder Motor braucht 6,1 m3 Luft pro kW der Stunde (4,5 m3/PS/Stunde). Für eine gute Leistung darf die Geschwindigkeit der angesogenen Luft nicht höher als 3 m/sec. sein. Die Durchlaßöffnungne der VETUS Lüftungsaugen wurden nach diesen Erkenntnissen konstruiert.
Außer Luft für die Verbrennung benötigt jeder Motor, vor allem die größeren ebenfalls Ventilationsluft, um die Strahlungswärme des Motors abzuleiten.
Diese Luftmenge muß ungefähr so groß sein, wie die Luftmenge für die Verbrennung und muß darüber hinaus aber den Maschinenraum wieder verlassen können. Bei der Einrichtung des Motorraumes muß das unbedingt berücksichtigt werden!

Die Typen-Nummern in den Zeichnungen geben die PS-Zahlen an, für die das Lüftungsauge benutzt werden kann. Mit anderen Worten: Wenn z.B. 2 Motoren von je 44 kW (60 PS) vorhanden sind können 2 Augen des Typs 30 (2 x Sb. u. 2 x Bb.)gewählt werden. Die Profile und Gitter sind aus poliertem und eloxiertem Aluminium. Jedes Standard-Lüftungsauge kann mit einem Kunststoff-Dorade-Kasten versehen werden.

aus rostfreiem Stahl AISI 316 (ohne Doradekasten)

Belüftungsauge Typ 70

Belüftungsauge Typ 80

Belüftungsauge Typ 90


Belüftungsauge Typ 100


Belüftungsauge Typ125

Belüftungsauge Typ 150



Belüftungsauge/Belüftungsgitter rund

Ansaugventilator mit drehbarem Anschluss

Dieses Belüftungsauge ist passend für bis zu 16 PS Motoren. Für ein 60PS Maschine würde man 4 Belüftungsaugen brauchen. Optimaler Weise 2 STB- und 2 BB-seitig. Das Belüftungsauge ist aus Edelstahl und hat einen gebogenen Anschluss der als Wasserdichte Doradebox dient. Luftdurchlass ca. 0,66 dm2.

Der passende Schlauch ist als Zubehör erhältlich.

Vetus Lüftungsgitter

Bild Beschreibung Best.-Nr. Preis in Euro


Lüftungsgitter

Die Rahmen der Belüftungsgitter werden aus Eloxiertem und poliertem Aluminium gefertigt, die Gitter Bestehen aus mattem eloxiertem Aluminium.


A= 300 mm
B= 280 mm
C= 117 mm
D= 97 mm
E= R 45,5mm
Durchlaß in dm²= 0,83


A= 350
B= 330
C= 117
D= 97
E= R 48,5
Durchlaß in dm²= 1


A= 360
B= 340
C= 130
D= 110
E= R 55
Durchlaß in dm²= 1,22


A= 450
B= 430
C= 130
D= 11
E= R 55
Durchlaß in dm²= 1,59


A= 490
B= 470
C= 146
D= 126
E= R 63
Durchlaß in dm²= 2,02


A= 570
B= 550
C= 146
D= 126
E= R 63
Durchlaß in dm²= 2,41


A= 590
B= 570
C= 159
D= 139
E= R 69,5
Durchlaß in dm²= 2,83


A= 660
B= 640
C= 159
D= 139
E= R 69,5
Durchlaß in dm²= 3,21


A= 670
B= 650
C= 172
D= 152
E= R 76
Durchlaß in dm²= 3,63


A= 730
B= 710
C= 172
D= 152
E= R 76
Durchlaß in dm²= 4


A= 750
B= 730
C= 198
D= 178
E= R 89
Durchlaß in dm²= 5,03

.
A= 890
B= 870
C= 198
D= 178
E= R 89
Durchlaß in dm²= 6,08


Lüftungsgitter

Die Rahmen bestehen aus Edelstahl AISI 316 und die Gitter aus matt-eloxiertem Aluminium.


A= 590
B= 570
C= 159
D= 139
E= R 69,5
Durchlaß in dm²= 2,83


A= 660
B= 640
C= 159
D= 139
E= R 69,5
Durchlaß in dm²= 3,21


A= 670
B= 650
C= 172
D= 152
E= R 76
Durchlaß in dm²= 3,63


A= 730
B= 730
C= 198
D= 152
E= R 76
Durchlaß in dm²= 4


A= 750
B= 730
C= 198
D= 178
E= R 89
Durchlaß in dm²= 5,03


A= 890
B= 870
C= 198
D= 178
E= R 89
Durchlaß in dm²= 6,08


Lüftungsgitter

Rahmen und Gitter bestehen aus Edelstahl AISI 316.


A= 590
B= 570
C= 159
D= 139
E= Radius R 69,5
Durchlaß in dm²= 2,83


A= 660
B= 640
C= 159
D= 139
E= Radius R 69,5
Durchlaß in dm²= 3,21


A= 670
B= 650
C= 172
D= 152
E= Radius R 76
Durchlaß in dm²= 3,63


A= 730
B= 710
C= 172
D= 152
E= Radius R 76
Durchlaß in dm²= 4


A= 750
B= 730
C= 198
D= 178
E= Radius R 89
Durchlaß in dm²= 5,03


A= 890
B= 870
C= 198
D= 178
E= Radius R 89
Durchlaß in dm²= 6,08



Doradekasten für Belüftungsauge

Alle Lüftungsgitter können optimal mit einem Doradekasten aus Kunststoff versehen werden.


Typ 20


Typ 25


Typ 30


Typ 40


Typ 50


Typ 60


Typ 70


Typ 80


Typ 90


Typ 100


Typ 125


Typ 150


Lüftungsmuschel "Scirocco"

Die optimale Lösung für Belüftung des Motorraums.

Diese Kappe wird direkt auf die Außenwand geschraubt. Eine Kunststoffunterlegscheibe mit Wasserschutz und
Schlauchanschluss wird standardmäßig mitgeliefert. Er kann horizontal oder vertikal verbaut werden.

Sie wird direkt auf die Außenwand geschraubt.
Eine Kunststoffunterlegscheibe mit Wasserschutz und Schlauchanschluß
(ø 76 mm; 3") wird mitgeliefert.
Der Nettodurchlaß beträgt 38,5 cm²
Aus nichtrostendem Stahl (AISI 316)


0.6389 Sekunden
