Genuaschienen → Pfeiffer Marine Genua-Systeme

Ausgelegt für extreme Belastungen, dadurch ein Höchstmaß an Sicherheit. Schiene Silber.

Best.-Nr. für Schiffe< Schrauben Ø Typ in mm A B C D E F Gewicht g/m
7437001 ca. 7m 5 20 x 3 20 9 12 3 35 70 290
7403001 ca. 9m 5 25 x 4 25 12 16 4 50 100 550
7404001 ca. 12m 6 32 x 6 32 14 20 6 50 100 850
7445001 ca. 18m 8 40 x 8 40 18,5 20 8 50 100 1300

Genua Größe 1 (20 x 3 mm)

Bild Beschreibung Artikelnummer Preis in Euro pro Meter

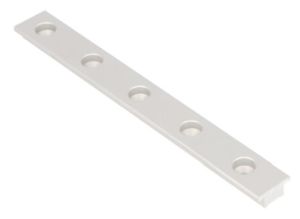

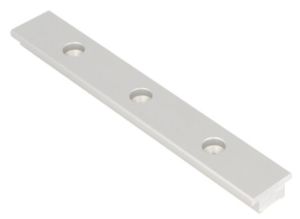

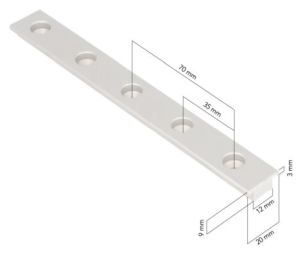

Genuaschiene

Für Schiffe bis ca. 7m
Schrauben: Ø 5
Typ: 20 x 3mmAbmessungen:20x3mm
Lieferbar in ganzen Metern
(bis zu max. 6 Metern)
Bitte gewünschte Länge bei Bestellung angeben!
(Maßanfertigung auf Anfrage)

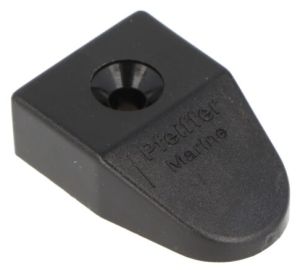

Endstück

Kunststoff, schwarz
Gewicht: 10g
Länge: 38mm
Für Schiene: 20 x 3 mm
Dient als Abschluß der Schiene - nicht als Anschlag!

Endstück mit Umlenkrolle

Für Schiene: 20x3mm
Für Tau max. 8mm
Länge: 74mm
Rollen: 22mm
Gewicht: 70g


Farbe: silberfarben


Farbe: schwarz

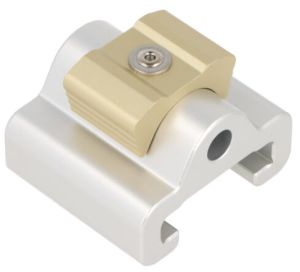

Stopper für Genuaschienen

Alu eloxiert
Für Schiene: 20x3mm
Länge: 30mm
System: Rastknopf

Stopper für Genuaschienen

Alu eloxiert
Für Schiene: 20x3mm
Länge: 30mm
System: Schraube

Genuaschlitten

Für Tau: 10mm
Rollen: 38/45mm
Bruchlast: 400kg
Für Schiene: 20x3mm
Mit Antalblock


System: stufenlos
Länge: 104mm

System: arretierbar
Länge: 74mm

Genuaschlitten

Für ehemalige "DDR"-Schiene max. 20x5mm
Für Tau: 10mm
Rollen: 38/45mm
Bruchlast: 400kg


System: stufenlos
Länge: 104mm

System: arretierbar
Länge: 74mm

Genuaschlitten

Für Schiene: 20x3mm
Für Tau: max. 12mm
Rollen: 29mm
Bruchlast: 600kg


System: arretierbar
Länge: 74mm


System: stufenlos
Länge: 104mm

Genuaschlitten

Für ehemalige DDR Schienen max. 20 x 5mm
Für Tau: max. 12mm
Rollen: 29mm
Bruchlast: 600kg


System: arretierbar
Länge: 74mm

System: stufenlos
Länge: 104mm

Basisschlitten

Aluminium silber eloxiert
Bolzen: Durchmesser 4,7mm
Für Schiene 20x3mm

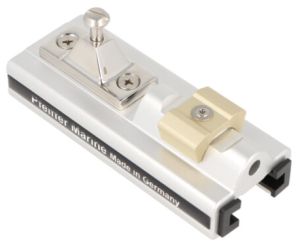

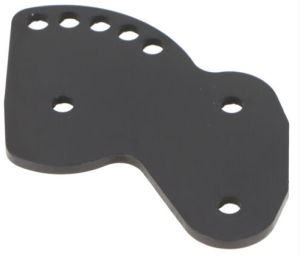

Klapp-Verdeckschlitten mit Seitenplatte

Für Schiene 20x3mm
Seitenplatte: Aluminium

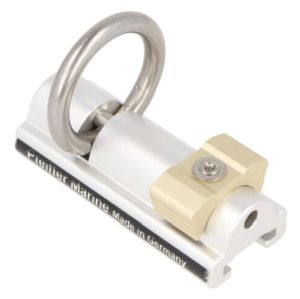

Spi-Ring-Schlitten und Klapp-Verdeckschlitten mit Unterteil

Alu, silber eloxiert
Für Schiene 20x3mm
Länge: 74mm
Gewicht: 120g

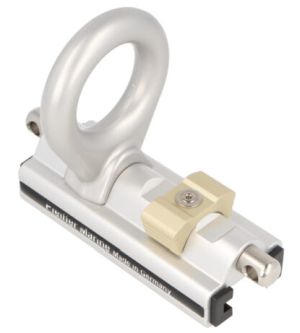

Spi-Ring-Schlitten

Klapp-Verdeckschlitten mit Unterteil

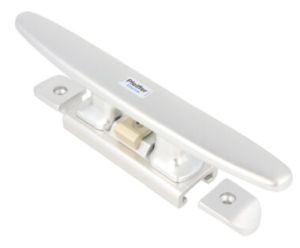

Springklampe

Klampe: 160mm
System: Verstellbar


Springklampe


Springklampe für ehemalige DDR Schiene 20 x 5mm

Genua Größe 2 (25 x 4 mm)

Bild Beschreibung Artikelnummer Preis in Euro pro Meter

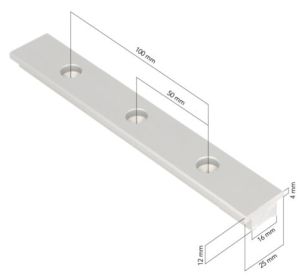

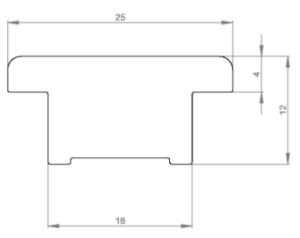

Genuaschiene

Abmessungen:25x4mm
Lieferbar in ganzen Metern
(bis zu max. 6 Metern)
Bitte gewünschte Länge bei Bestellung angeben!
(Maßanfertigung auf Anfrage)

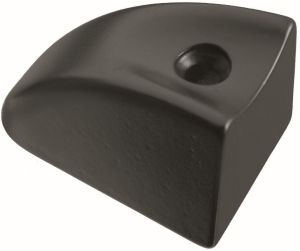

Endstück

Kunststoff, schwarz
Gewicht: 15g
Länge: 45mm
Dient als Abschluß der Schiene - nicht als Anschlag!

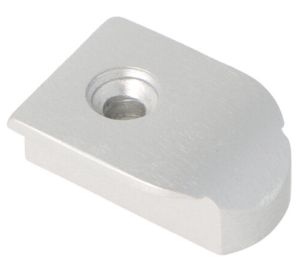

Endstück mit Einführung

Alu eloxiert
Für Deckmontage
Länge: 35mm
Schraube: 6mm
Gewicht: 20g


Mit Einführung


Ohne Einführung

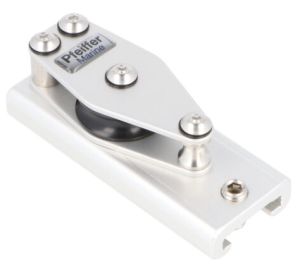

Endstück mit Umlenkrolle, einfach

für Schot Ø: max. 10mm
Länge: 96mm
Rolle: 50mm
Gewicht: 320g
Farbe: Silber

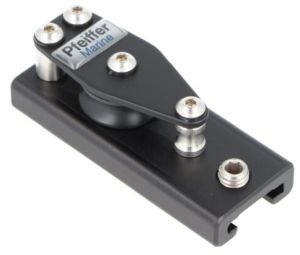

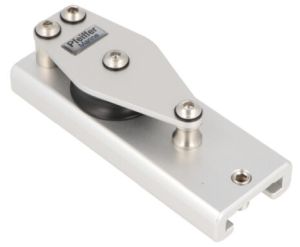

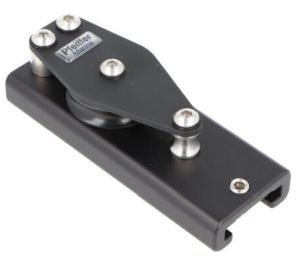

Endstück

Versehen mit Umlenkrolle, einfach
geeignet für Steuerleinen
Für Tau: max. 6mm
Länge: 90mm
Rollen: 29mm
Gewicht: 125g
Für Schiene: 25x4mm


Farbe: silberfarben


Farbe: Schwarz

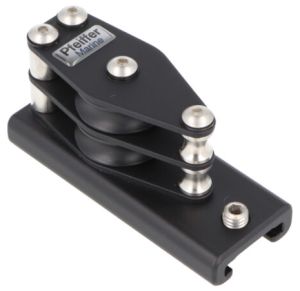

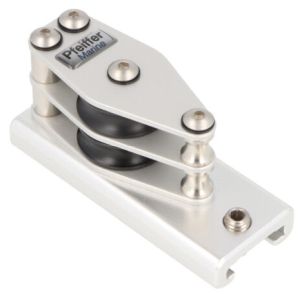

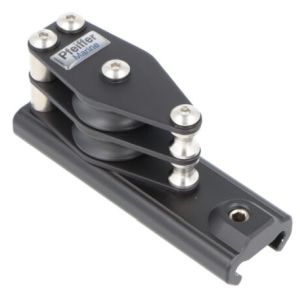

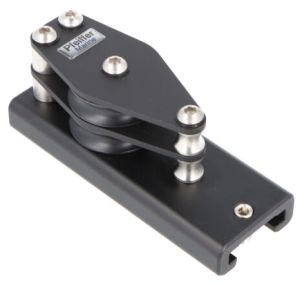

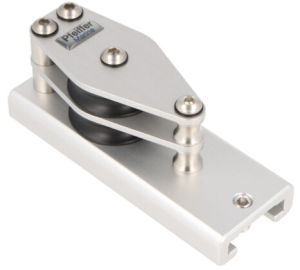

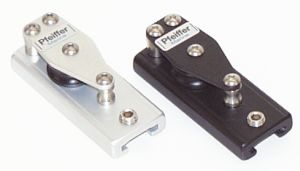

Endstück

Versehen mit Umlenkrolle, zweifach
Geeignet für Steuerleinen
Für Tau: max. 6mm
Länge: 90mm
Rollen: 29mm
Gewicht: 160g
Für Schiene: 25x4mm


Farbe: silberfarben


Farbe: schwarz

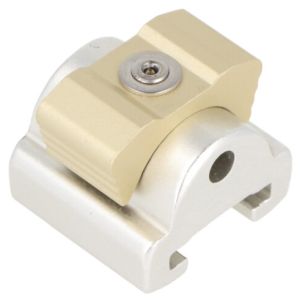

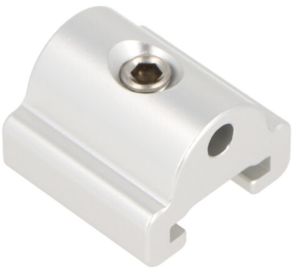

Stopper für Genuaschienen

Alu eloxiert
Länge: 35mm
Gewicht: 55g
Sytem: Rastknopf

Stopper für Genuaschienen

Alu eloxiert
Länge: 35mm
Gewicht: 55g
Sytem: Schraube

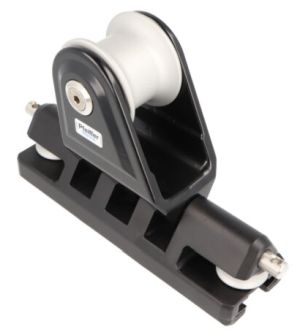

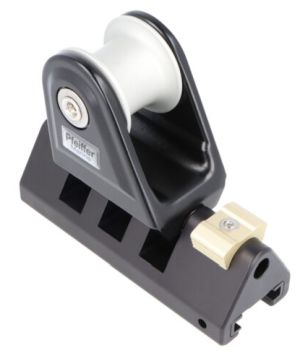

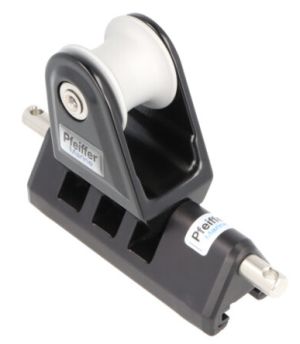

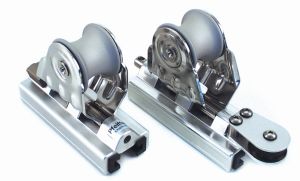

Genuaschlitten

für Schot max. 10mm
Länge: 94/114mm
Rollen: 45mm
Bruchlast: 500kg
Alu eloxiert
Mit Antalblock.
Diese Genuaschlitten eigenen sich nicht zur 180° Umlenkung!


System: arretierbar


System: stufenlos
mit Stopper

Genuaschlitten

für Schot max. 14mm
Länge: 94/114mm
Rollen: 30mm
Bruchlast: 750kg
Diese Genuaschlitten eigenen sich nicht zur 180° Umlenkung!


System: arretierbar


System:stufenlos

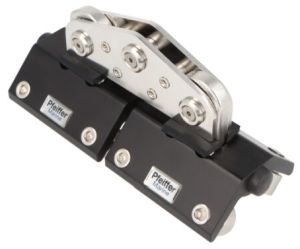

New Line Genuaschlitten

für Schot max. 14mm
Länge: 110mm
Rollen: 30mm
Bruchlast:1.450kg


System:stufenlos


System: arretierbar

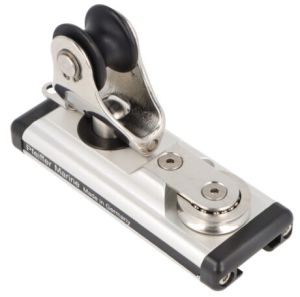

G2 Genuaschlitten 25 x 4mm

für Schot Ø: 12mm
Bruchlast: 900kg


System: Arretierbar
Länge: 110mm
Farbe: Schwarz

System: Stufenlos
Länge: 126
Farbe: Schwarz

System: Arretierbar
Länge: 110mm
Farbe: Silber

System: Stufenlos
Länge: 126
Farbe: Silber

Genua System

für Boote > < = 9,5m

Basisschlitten

Alu silber eloxiert
Bolzen: 5mm
Länge: 94mm
Gewicht: 250g
System: arretierbar mit Gabel

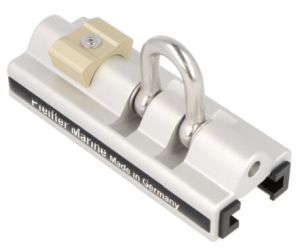

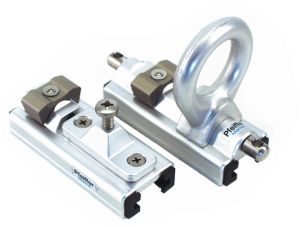

Basisschlitten mit Schäkel

Alu silber eloxiert
Schäkel: 6mm
Länge: 94mm
Gewicht: 250g
System: arretierbar

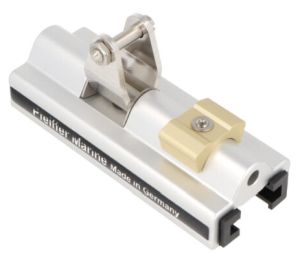

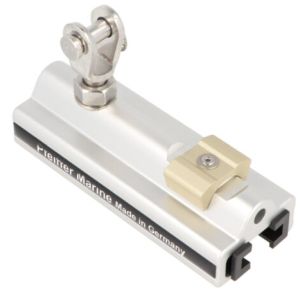

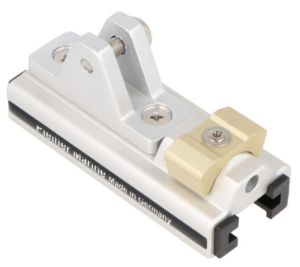

Schlitten mit Drehgabel

Alu silber eloxiert
Bolzen: 6mm

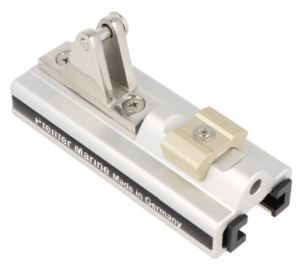

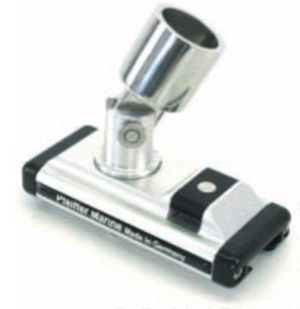

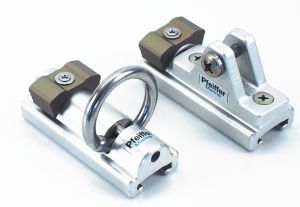

Spi-Ring-Schlitten und Verdeckschlitten

Alu Silber eloxiert


Spi-Ring-Schlitten

Verdeckschlitten

Verdeckschlitten

Alu Silber eloxiert

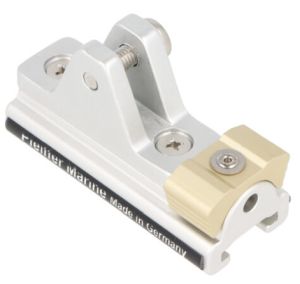

G2 Verdeckschlitten

Alu silber eloxiert
Gabelöffnung: 8,5mm
Bolzendurchmesser: 6mm
Farbe: Silber

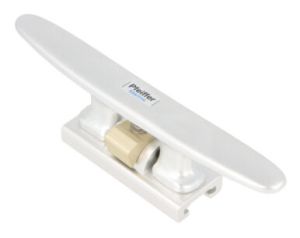

Springklampe

Klampe für Festmacher zu befestigen auf der Genuaschiene
Verstellbar auf Schiene
inkl. 2 Endstücke
Ohne Kuststoffgleiteinlage

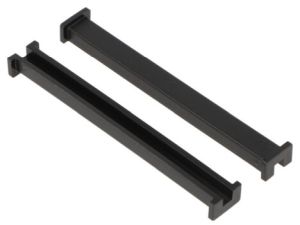

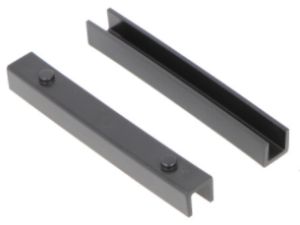

Ersatzteilgleitstück

pro Schlitten benötigen Sie 2Stück


Länge: 95mm

Länge: 109mm

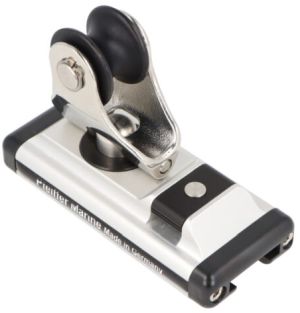

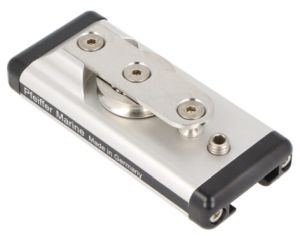

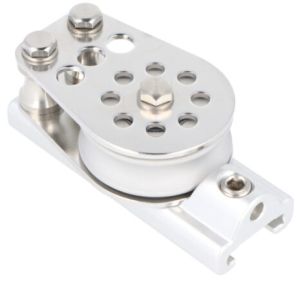

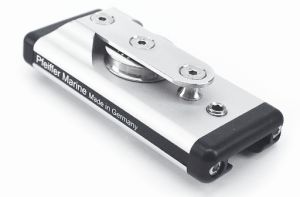

G2 Endstück mit Kugellagerrolle

Länge: 110mm
Breite: 48mm
Gewicht: 195g
System: Arretierbar


Farbe: Silber

Farbe: Schwarz

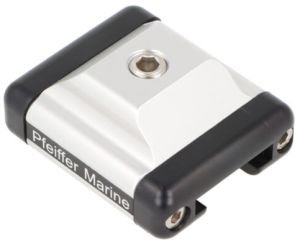

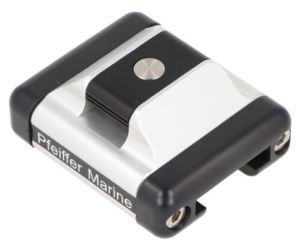

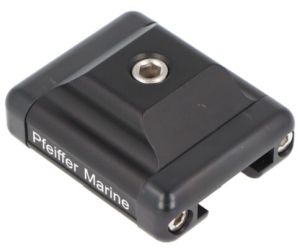

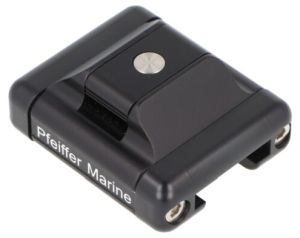

Stopper mit Rastknopf

Länge: 58mm
Breite: 48mm
Gewicht: 84g
System: Rastknopf


Farbe: Silber

Farbe: Schwarz

Stopper mit Schraube

Länge: 58mm
Breite: 48mm
Gewicht: 87g
System. Arretierbar


Farbe Silber

Farbe: Schwarz

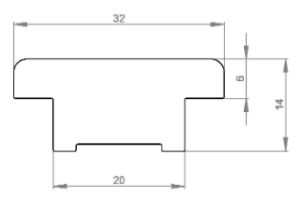

Genua Größe 3 (32 x 6 mm)

Bild Beschreibung Artikelnummer Preis in Euro pro Meter

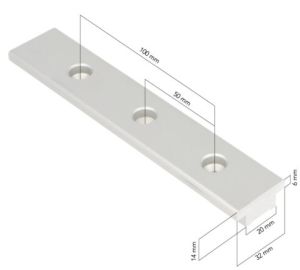

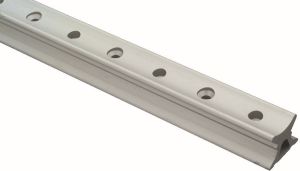

Genuaschiene

Abmessungen:32x6mm
Lieferbar in ganzen Metern
(bis zu max. 6 Metern)
Bitte gewünschte Länge bei Bestellung angeben!
(Maßanfertigung auf Anfrage)

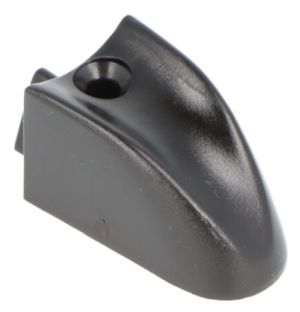

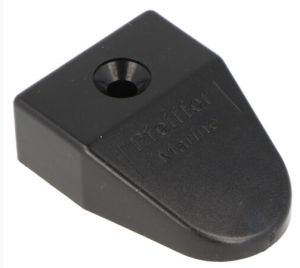

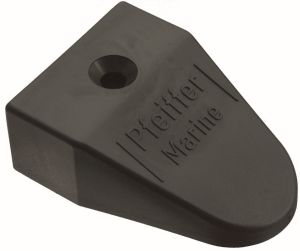

Endstück

Kunststoff, schwarz
Länge: 54mm
Gewicht: 20g
Dient als Abschluss der Schiene- nicht als Anschlag!

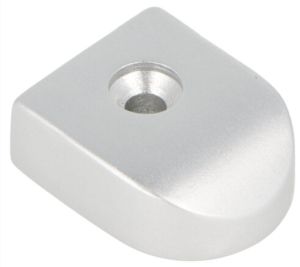

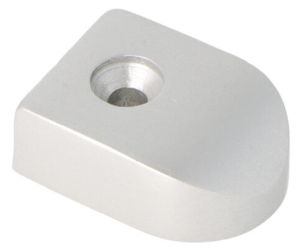

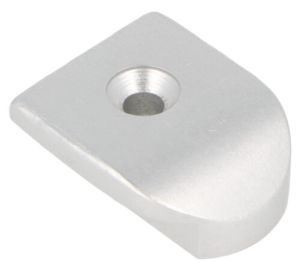

Endstück

Alu eloxiert, für Deckmontage
Länge: 39mm
Schrauben: 6mm
Gewicht: 35g
Für Schiene: 32 x 6 mm


mit Einführung (ermöglicht jederzeit ein Aufschieben)


ohne Einführung

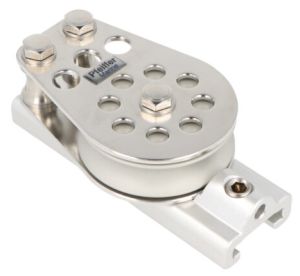

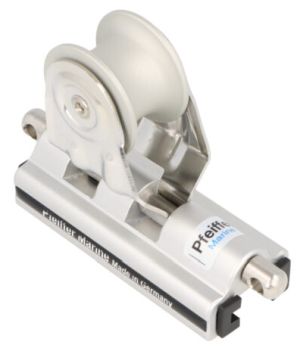

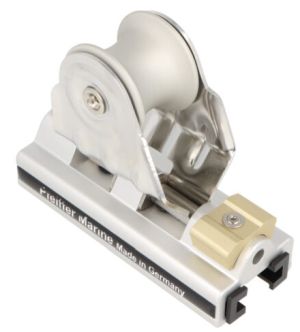

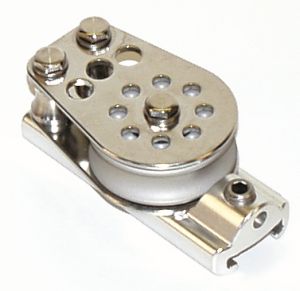

Endstück

mit kugelgelagerter Alurolle, einfach
geeignet für Schoten
Für Schot: Ø14mm
Länge: 130mm
Rollen: 70mm
Gewicht: 670g
Farbe: silber

Endstück

mit Umlenkrolle, einfach
Geeignet für Steuerleine.
Für Tau: Ø10mm
Länge: 120mm
Rollen: 38mm
Gewicht: 250g


Farbe: schwarz

Farbe: silberfarben

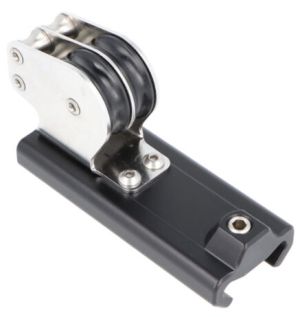

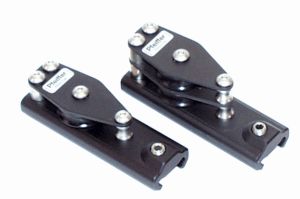

Endstück

mit Umlenkrolle, zweifach
Geeignet für Steuerleine
Für Tau: Ø10mm
Länge: 120mm
Rollen: 38mm
Gewicht: 300g


Farbe: silberfarben


Farbe: schwarz

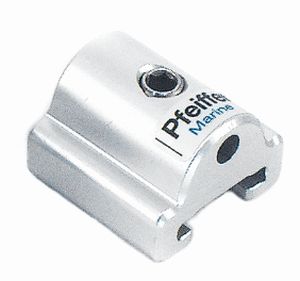

Stopper für Genuaschienen

Alu eloxiert
Länge: 40mm
Gewicht: 80g
System Rastknopf

Stopper für Genuaschienen

Alu eloxiert
Länge: 40mm
Gewicht: 70g
System Schraube

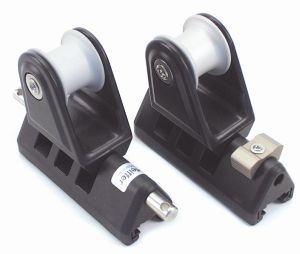

Genuaschlitten

Versehen mit Standblock und Stopper; Alu eloxiert
mit Rastknopf
für Schot max. 14mm
Länge: 125/145mm
Rollen: 45mm
Bruchlast: 800kg
Alu eloxiert
Mit Antalblock.
Diese Genuaschlitten eigenen sich nicht zur 180 Grad Umlenkung!


System: arretierbar
mit Stopper


System: stufenlos

Genuaschlitten

Für Tau: Ø max. 18 mm
Länge: 125/160mm
Rollen: 45 mm
Bruchlast: 1000kg


System: arretierbar


System: stufenlos

New Line Genuaschlitten

Länge: 145/160mm
Rollen: 45 mm
Bruchlast: 2000kg


mit Rastkopf
System: arretierbar


mit Riegel
System: stufenlos

Genua System

für Boote <> = 12m

Basisschlitten

arretierbar
Bolzen Ø 6mm
Länge: 125mm
Gewicht: 300g

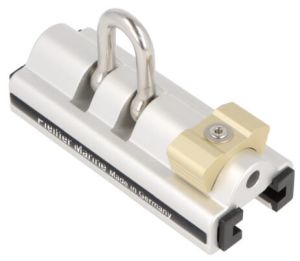

Basisschlitten mit Schäkel

Schäkel Durchmesser: 8mm
Länge: 125mm
Gewicht: 300g
System: arretierbar

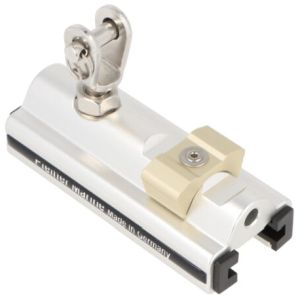

Schlitten mit Drehgabel

Alu silber eloxiert
Bolzen Durchmesser: 8mm

Spi-Ring-Schlitten und Verdeckschlitten

Alu silber eloxiert


Verdeckschlitten

Verdeckschlitten

Alu silber eloxiert

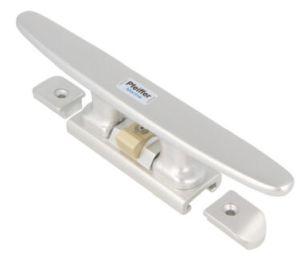

Springklampe

Klampe für Festmacher zu befestigen auf der Genuaschiene
inkl. 2 Endstücke
Klampe: 260mm
System: verstellbar

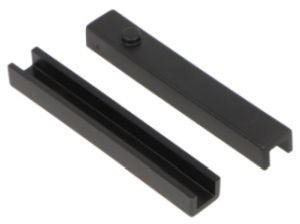

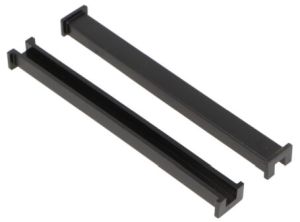

Ersatzteilgleitstück

Länge: 124mm
pro Schlitten benötigen Sie 2Stück

Ersatzteilgleitstück

Länge: 65mm
pro Schlitten benötigen Sie 4Stück

Genua Größe 4 (40 x 8 mm)

Bild Beschreibung Artikelnummer Preis in Euro pro Meter

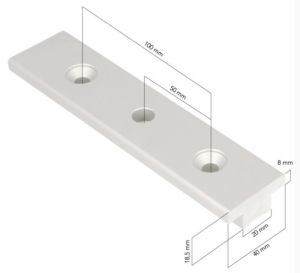

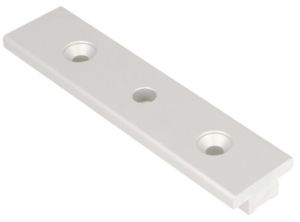

Genuaschiene

Abmessungen:40x8mm
Lieferbar in ganzen Metern
(bis zu max. 6 Metern)
Bitte gewünschte Länge bei Bestellung angeben!
(Maßanfertigung auf Anfrage)

Endstücke für T-Schiene

Kunststoff, schwarz
Länge: 60mm
Gewicht: 25g

Endstück mit Umlenkrollen

einfach
Für Tau: Ø max. 10mm
Länge: 120mm
Rollen: 70mm
Gewicht 500g

New Line Genuaschlitten

Arretierb.
Für Schot: Ø max. 20mm
Länge: 215/240mm
Rollen: 70mm
Gewicht 5000g

New Line Genuaschlitten

Stufenlos
Für Schot: Ø max. 20mm
Länge: 215/240mm
Rollen: 70mm
Gewicht: 5000kg

Ersatzteilgleitstück

Länge: 92mm
pro Schlitten benötigen Sie 4Stück

Traveller Systeme von Pfeiffer Marine

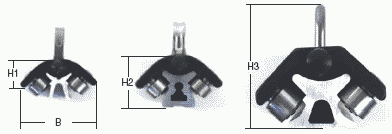

Dimensionsübersicht Traveller I, II, III

Traveller System I für Schiffe bis 6,5m, Zulassige Arbeitslast 500Kg

Bild Beschreibung Artikelnummer Preis in Euro

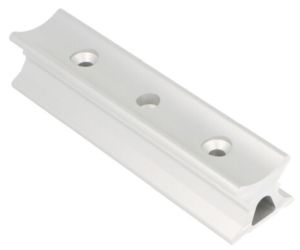

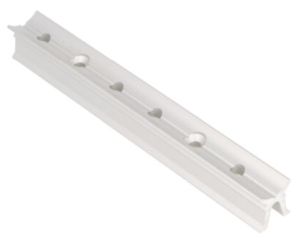

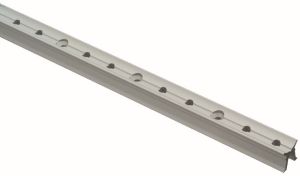

Schiene mit zwei Laufflächen

Schrauben Ø; 6mm
Gewicht: 400g pro m
Länge: bis 6m
Bitte gewünschte Menge ibn Metern (nur ganze Meter) bei Bestellung angeben!

Traveller- Schlitten mit 4 Rollen

Länge: 78mm


Ausführung: Kunststoffrollen
Gewicht: 80g

Ausführung: mit Stahlkugellager
Gewicht: 130g

Traveller- Schlitten mit 4 Rollen

Länge: 78mm


Ausführung: Kunststoffrollen
Gewicht: 130g

Ausführung: mit Stahlkugellager
Gewicht: 180g

Traveller- Endstück

Kunstoff schwarz
Gewicht: 10g

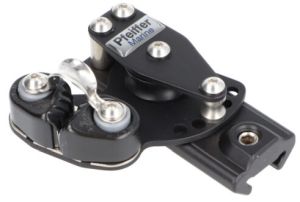

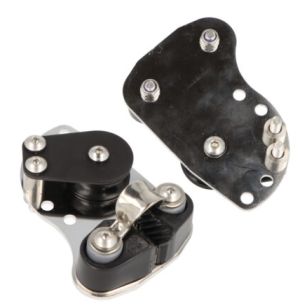

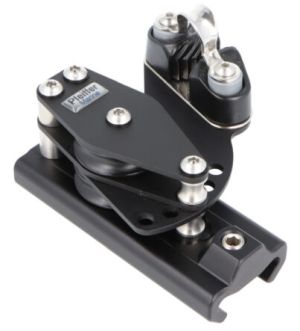

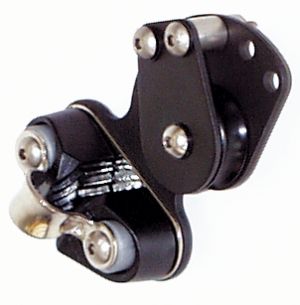

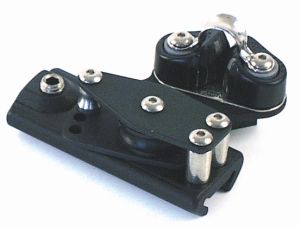

Kontrollblock mit 1 Rolle + Klemme

Rolle: Kunststoff
Gewicht: 120g
Für Schiene: F7450001


Seite: links

Seite: rechts

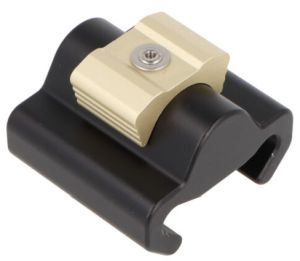

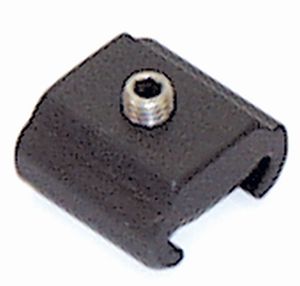

Traveller- Stopper

Gewicht: 40g
Material: Alu eloxiert
Farbe: schwarz

Kontrollblock mit 1 Rolle

Rolle: Kunststoff
Gewicht: 120g
Für Schiene: F7450001

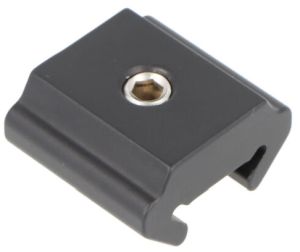

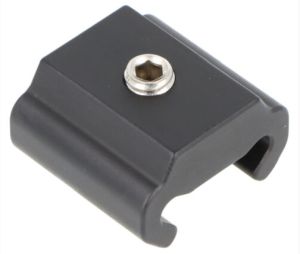

Anschlag mit Schraube

Material: Alu eloxiert
Farbe: schwarz

Traveller System II für Segelyachten bis 9,5m, Arbeitslast 1000Kg

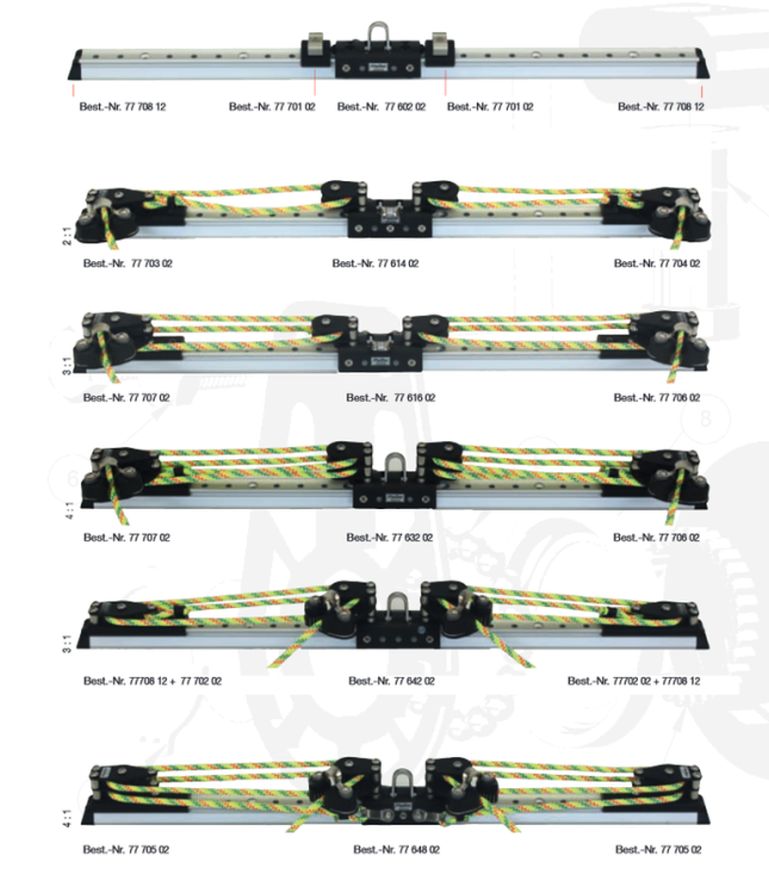

Anwendungsbeispiel für Traveller System II
Bild Beschreibung Artikelnummer Preis in Euro

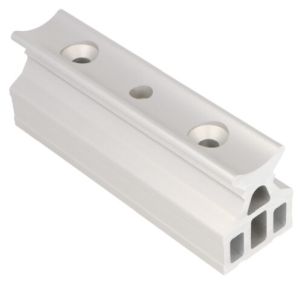

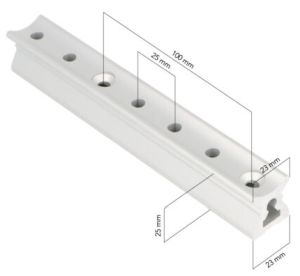

Schiene mit 2 Laufflächen

Schraube Ø: 6mm
Gewicht: 450g pro m
Länge: bis 6m
Bitte gewünschte Länge in Metern (nur ganze Meter) bei Bestellung angeben!

Traveller- Schlitten mir 4 Rollen

Länge: 100mm


Ausführung: Kunstoffrollen
Gewicht: 160g

Ausführung: mit Stahlkugellager
Gewicht: 190g

Ausführung: Kunstoffrollen
Gewicht: 170g

Ausführung: mit Stahlkugellager
Gewicht: 290g

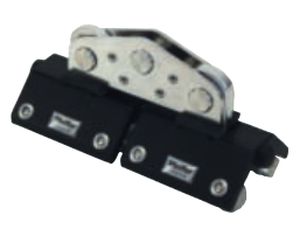

Traveller- Schlitten, mit 4 Rollen und Umlenkung

Länge: 140mm


Ausführung: Kunstoffrollen
Gewicht: 190g

Ausführung: mit Stahlkugellagern
Gewicht: 220g

Ausführung: Kunstoffrollen
Gewicht: 200g

Ausführung: mit Stahlkugellagern
Gewicht: 240g

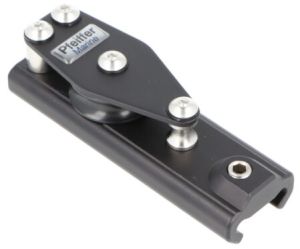

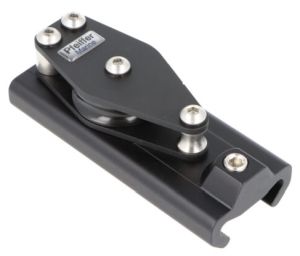

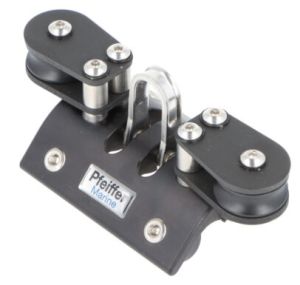

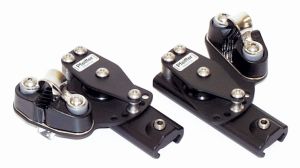

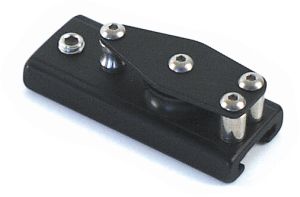

Kontrollblock mit Rolle

Rolle: 30mm
Tau Ø: max. 6mm
Länge: 100mm

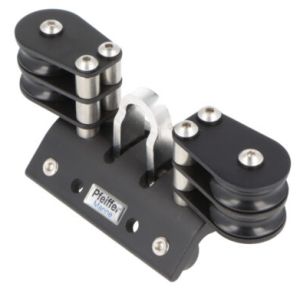

Kontrollblock zur Befestigung mit Gewindestift M8 und Kunststoffrolle
(Links/Vorne im Bild)


Einfach
Gewicht: 130mm

Doppelt
Gewicht: 170mm

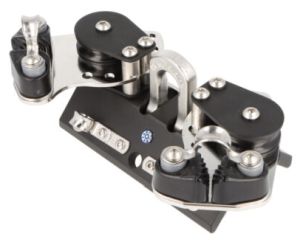

Traveller Schlitten, 4 Rollen und Umlenkung


Ausführung: Kunstoffrollen
Länge: 140mm
Gewicht: 160g

Ausführung: mit Stahlkugellager
Länge: 140mm
Gewicht: 190g

Ausführung: Kunstoffrollen
Länge: 110mm
Gewicht: 200g

Ausführung: mit Stahlkugellager
Länge: 110mm
Gewicht: 230g

Traveller- Schlitten, 4 Rollen und Umlenkung

Länge: 140mm


Ausführung: Kunstoffrollen
Gewicht: 200g

Ausführung: mit Stahlkugellager
Gewicht: 230g

Ausführung: Kunstoffrollen
Gewicht: 220g

Ausführung: mit Stahlkugellager
Gewicht: 250g

Traveller- Schlitten

Umlenkung
Länge: 200mm


4 Kugellagerrollen mit Stahlkugellager
Gewicht: 200g

6 Kugellagerrollen mit Stahlkugellager
Gewicht: 230g

Traveller- Schlitten

4 Kugellagerrollen mit Stahlkugellager
Umlenkung
Länge: 200mm
Gewicht: 230g


4 Kugellagerrollen mit Stahlkugellager
Gewicht: 230g

6 Kugellagerrollen mit Stahlkugellager
Gewicht: 230g

Traveller- Stopper

Länge: 30mm
Gewicht: 50g
Material: Alu eloxiert
Ausführung: Rastknopf

Traveller- Stopper

Länge: 30mm
Gewicht: 45g
Material: Alu eloxiert
Ausführung: Schraube

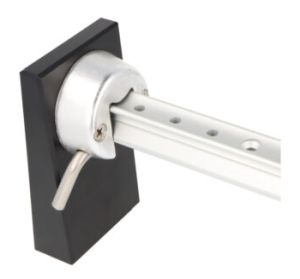

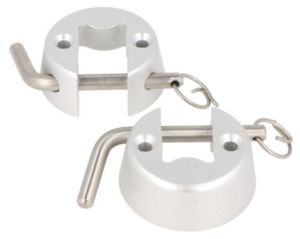

Schienenaufnahme

Das Set besteht aus zwei Aufnahmeeinheiten (Ø 645mm)
zur Befestigung Backbord und Steuerbord mittels Schrauben M6.

Endstück und Schienenaufnahme

Gewicht: 20g
Marterial: Kuststoff
Farbe: schwarz

Kontrollblock mit 1 Rolle und Klemme

Rolle: 30mm
Tau Ø: 6mm
Gewicht: 210mm
Kontrollblock zur Befestigung mit Gewindestift M8 und Kunststoffrolle


Seite: rechts

Seite: links

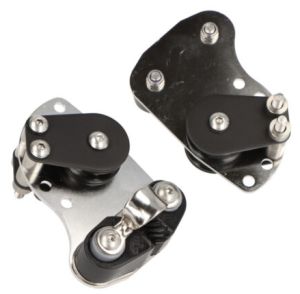

Kontrollblock mit 2 Rollen und Klemme

Rolle: 30mm
Tau Ø: max. 6mm
Länge: 100mm
Gewicht: 210g
Kontrollblock zur Befestigung mit Gewindestift M8.


Seite: links

Seite: rechts

Traveller Systeme III für Segelyachten bis 18m, 4000Kg

Anwendungsbeispiel für Traveller Systeme III

Bild Beschreibung Artikelnummer Preis in Euro

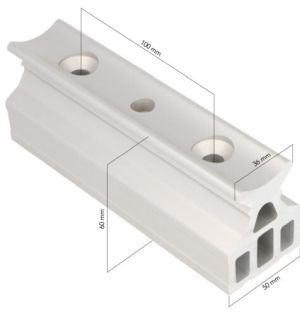

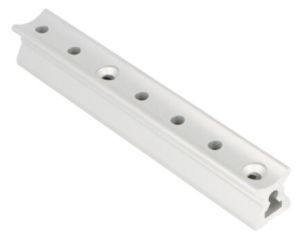

Schiene mit 2 Laufflächen

Schraube Ø: 8mm
Gewicht: 1850g/m
Länge: bis 6m
Farbe: silber
Geeignet für Schrauben: DIN965
Rastbohrung für Stopper alle 100mm
Bitte gewünschte Länge in Metern (nur ganze Meter) bei Bestellung angeben!



Schiene mit 2 Laufflächen

Schraube Ø: 10mm
Gewicht: 3750g/m
Länge: bis 6m
Farbe: silber
geeignet für Schrauben: DIN965
Rastbohrung alle 100mm
Verstärkte Ausführung, Schiene freitragen montierbar, bei 0,8m freitragend max. Belastbarkeit 2500Kg, bei 1m= 2000Kg max.
Bitte gewünschte Länge in Metern (nur ganze Meter) bei Bestellung angeben!

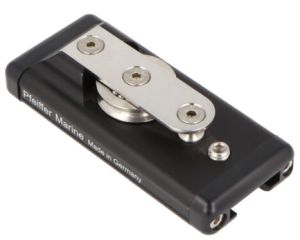

Traveller- Schlitten

Ausführung: Stahlkugellager
Länge: 150mm


mit 4 Rollen
Gewicht: 600g

mit 6 Rollen
Gewicht: 650g

Traveller- Schlitten

Ausführung: mit Stahlkugellager
Länge: 170mm


mit 4 Rollen
Gewicht: 950g

mit 6 Rollen
Gewicht: 1000g

Traveller- Schlitten

Ausführung: mit Stahlkugellager
Tauöse, Klemme
Länge: 210mm


mit 4 Rollen
Gewicht: 1150g

mit 6 Rollen
Gewicht: 1250g

Traveller- Doppelschlitten mit 8 Rollen

Länge: 200mm
Gewicht: 1400g
Ausführung: mit Stahlkugellager

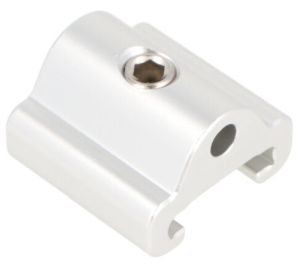

Traveller- Stopper

Länge: 45mm
Gewicht: 110g
Material: Alo eloxiert


Ausführung: Rastkopf

Ausführung. Schraube

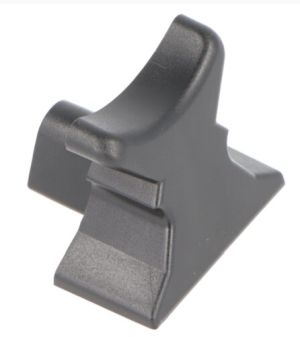

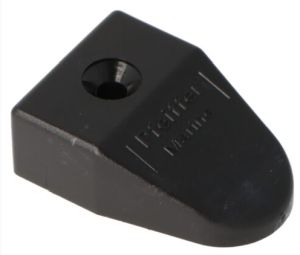

Endstück

für Schiene 7470001
Material: Kuststoff
Farbe : Schwarz

Endstück

Für Schiene 7470001
Material: Kunstoff
Farbe: Schwarz

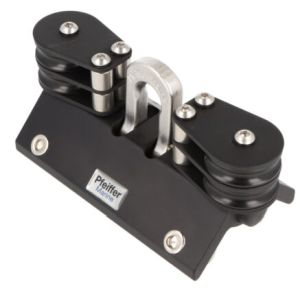

Kotrollblock mit 2 Rollen und Klemme

Tau Ø: max. 8mm
Länge: 115mm
Gewicht: 330g
Kontrollblock zur Befestigung mit Gewindestift M8 und Kustoffrolle


Rolle: Links 38mm

Rolle: Rechts 38mm

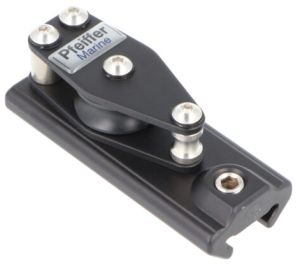

Kontrollblock mit Rolle

Tau Ø: max. 8mm
Länge: 115mm
Gewicht: 260g
Kontrollblock zur Befestigung mit Gewindestift M8 und Kunststoffrolle
(Links/Vorne im Bild)


Rolle: Einfach 38mm

Rolle: Doppelt 38mm

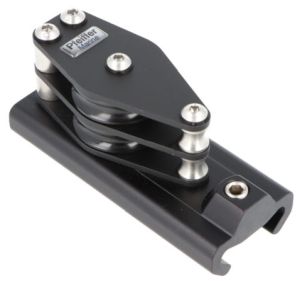

Kontrollblock mit 2 Rollen

Rolle: Doppelt 38mm
Tau Ø: max. 8mm
Länge: 115mm
Gewicht: 300g

Ersatzteile und Zubehör ab Baujahr 1999

Bild Beschreibung Artikelnummer Preis in Euro

Nachrüstset Ösenbügel

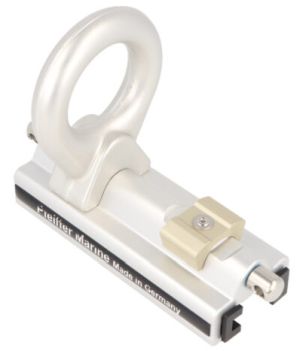

Ösenaugbügel

System für Größe I

Sysem für Größe II

System für Größe III

Nachrüstset einfache Rolle

Set beinhaltet 2 Rollen und Befestigungsmaterial


System für Größe I

System für Größe II

System für Größe III

Set 1 Rolle + Klemme

Set beinhaltet linke + rechte Einheit inkl. Befestigungsmaterial


System für Größe II

System für Größe III

Nachrüstset doppelt Rolle

Set beinhsltet linke + rechte Einheit inkl. Befestigungsmaterial


System Für Größe II

System Für Größe III

Nachrüstset doppelt Rolle

Set beinhaltet linke + rechte Einheit inkl. Befestigungsmaterial


System für Größe II

System für Größe III

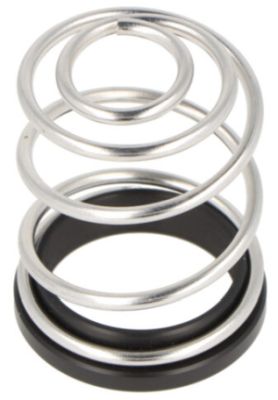

Basisplatte mit Feder


System für Gröse I
Basis: 30mm
Höhe: 37mm
Öffnung Ø unten: 22mm
Öffnung Ø oben: 11mm

System für Gröse II
Basis: 40mm
Höhe: 60mm
Öffnung Ø unten: 25mm
Öffnung Ø oben: 12mm

System für Gröse I
Basis: 30mm
Höhe: 37mm
Öffnung Ø unten: 22mm
Öffnung Ø oben: 11mm

Anschlagdämper


System für I und II

System für III

Aufnahme Platte für Klemme


Sytem für F7750302 + F7750402
Kontrollblock Größe I

Sytem für F7770302 +F7770402
Kontrollblock Größe II

Sytem für F7790602 + F7790702
Kontrollblock Größe III

Sytem für F7784302 +F7784402
Travellerschlitten Größe III

Sytem für F7762602 +F7764202 + F7764602 + F7762802 + F7764402 + F7764802
Travellerschlitten Größe II

Pfeifer Marine Refit

Bild Beschreibung Artikelnummer Preis in Euro

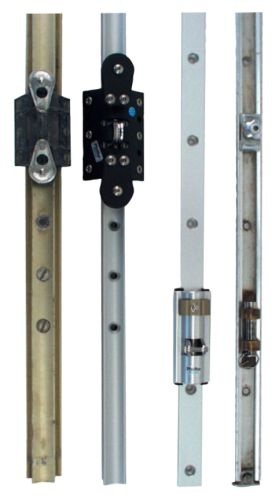

Refit von Traveller und Genuasystemen ohne neue Löcher bohren zu müssen!

Seit mehreren Jahren befaßt sich der Spezialist in der Herstellung von Bootbeschlägen, die Firma Pfeiffer Marine aus Radolfzell am Bodensee, mit dem SEMI CUSTOM MADE System zum einfachsten Refit von Segelyachten, die in die Jahre gekommen sind. Viele Eigner möchten nämlich, wie sich gezeigt hat, gerne Ihre älteren Travellerschienen und Genuaschienen mit Schlitten erneuern, scheuen sich jedoch verständlicherweise davor, neue Löcher hierfür bohren zu müssen.

Hier bietet Pfeiffer Marine mit seinem SEMI CUSTOM MADE System die perfekte, komplette Lösung an!

Alle 10 unterschiedliche Schienenprofile (Genua- und Travellerschiene) werden nach Vorlage (alte Schiene) oder nach Zeichnung gebohrt, gebogen und schiffsindividuell zugeschnitten. So kann ein Refit ohne neue Löcher an Deck bohren zu müssen stattfinden.

Schließlich kann der Kunde aus dem reichhaltigen Zubehörprogramm seine Schlitten auswählen: Ob Kugellager, oder Kunststoffrollen, ob stufenlos verstellbar oder mit Stoppern fixierbar, ob mit Block (kugelgelagert oder mit Gleitlagern) oder ohne Block, in Silber oder Schwarz.

Sogar die Schienen können in Silber oder Schwarz geliefert werden, denn alle Schienen, denn alle Schienen, die im Hause Pfeiffer gebohrt oder gebogen werden, kommen vor der Auslieferung in ein spezielles Eloxalbad, um so eine optimale Oberflächengüte gewährleisten zu können.

Von der Bestellung bis zur Auslieferung dauert dieser Einzelvertigungsvorgang bis zur 4 Wochen. Was jedoch aufgrund der vielen Arbeitsschritte verständlich und unumgänglich ist.


2.6425 Sekunden
