Sterling Umschalter und Schutzmodule

Bild Beschreibung Artikelnr. Preis in Euro

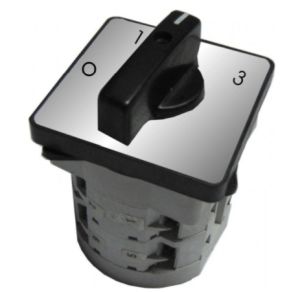

Manueller Umschalter 230V

ut geeignet, um unterschiedliche Energiequellen (z.B. Wechselrichter, Landstrom und Generator) an Bord an zu wählen.

Ausgänge: 1
Eingänge: 3
max. Spannung: 300V
Anschlüsse: 3

max. Schaltleistung: 20A

max. Schaltleistung: 32A

max. Schaltleistung: 50A

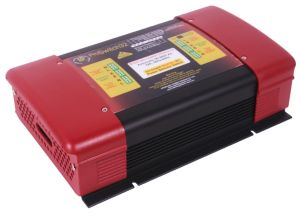

Automatischer ProSwitchA 110/230V Umschalter 32A

Komfortable Umschaltung zwischen verschiedenen 230V-Quellen (z.B. Wechselrichter, Landstrom und Generator).

Bedarfsgerechte Wahl der Versorgungsquellen. Zusätzliche Fehlermeldung durch LED-Anzeigen. Bedienungsfreundlich durch Fernbedienung.

Kontakt-Relais 230V 20A für ProSwitch System

für ProSwitch (G72801)

Komfortable Umschaltung zwischen verschiedenen 230 V-Quellen (z.B. Wechselrichter, Landstrom und Generator). Bedarfsgerechte Wahl der Versorgungsquellen. Zusätzliche Fehlermeldung durch LED-Anzeigen. Bedienungsfreundlich durch Fernbedienung.

3 Eingänge 32 Amp., 110/230V

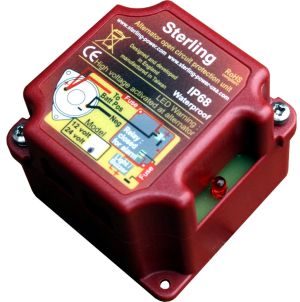

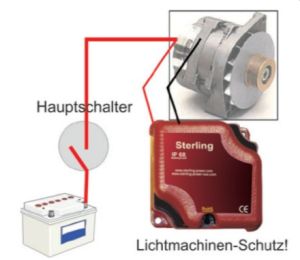

Lichtmaschinen-Schutz ProProtect A

Der Lichtmaschinen-Schutz Pro Protect A von Sterling verbraucht kurzfristig überschüssige Energie, wenn unbeabsichtigt der Hauptschalter ausgeschaltet oder die Sicherung ausgelöst wird.

Pro Protect A ist die günstige Lichtmaschinen-Versicherung!

Maße: 90 x 90 x 60 mm
Gewicht: 0,25 kg

Eingangsspannung: 12V


Eingangsspannung: 24V

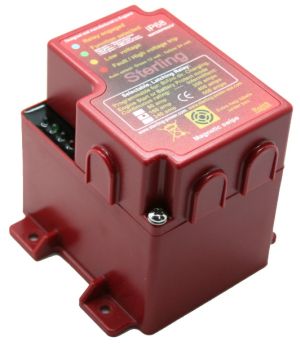

Batterie-Tiefentladeschutz Relais ProLatch R

Das Pro Latch R kann als Starterbatterie-Schutzrelais eingesetzt werden. Dabei werden die Verbraucher, welche die Batterie entladen, an den Ausgang des Pro Latch R angeschlossen. Bei Unterschreiten eines vorprogrammierten Wertes (Standard 12,4V/24,8V), schaltet das Relais ab. Der Trend der Spannung ist auslösendes Moment der Trennung. Dadurch bleibt genug Energie in der Batterie, um den Motor zu starten.

Für Verbraucherbatterien: wie bei der Starterbatterie wird auch hier die Batterie von den Verbrauchern getrennt. Allerdings ist der Wert tiefer, bei dem die Batterie abgeschaltet wird (12V/24V). Das Abschalten der Batterien von den Verbrauchern gewährleistet, dass die Batterie nicht tiefentladen und dadurch zerstört wird. Alle Schaltspannungen lassen sich verändern. Es sind Spannungen zwischen 10,4V/20,8V und 14,7V/29,4V programmierbar.

max. Strom 80A

max. Strom 160 A

max. Strom 240A

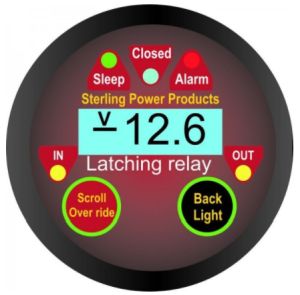

Fernbedienung für Batterie-Tiefentladeschutz ProLatch R

Mit der Fernbedienung können die Spannungen der beiden Anschlüse überwacht und angezeigt werden. Das Unterschreiten der programmierten Spannung wird angezeigt und ein Alarm ausgelöst. Eine Code-Sperre zur Verhinderung versehentlicher Veränderungen ist möglich.

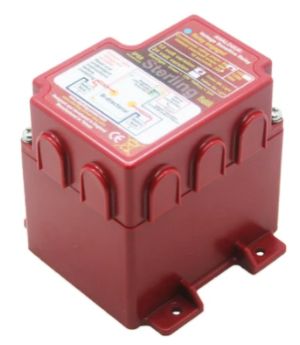

Sterling analoges Relais VSRA

Es gibt zwei Haupttypen von spannungsempfindlichen Relais auf dem Markt. Am weitesten verbreitet ist das kostengünstigere Analogmodell (das Sterling-Analogmodell bietet den zusätzlichen Vorteil von 8-mm-Bolzensteckern und Schutzart IP68) (vollständig wasserdicht) Das Gerät ist sehr einfach und schaltet sich einfach zwischen zwei voreingestellten Spannungen mit einer Verzögerung von etwa 40 Sekunden ein und aus. Dieses Produkt funktioniert für die meisten Installationen, bei denen die zweiten Batteriebänke nur bei laufendem Motor aufgeladen werden und während der Fahrt kein realer Strom aus dem zweiten Batteriesatz entnommen wird, ideal für den meisten Fahrzeugbetrieb Es wird komplexer, wenn Strom gezogen wird, während der Motor (auf einem Boot oder während sich ein Fahrzeug nicht bewegt, aber der Motor läuft) oder wenn die Batterien exotischer sind, wie z. B. AGM (wo unterschiedliche Spannungsumschaltungen verwendet werden) erforderlich ist), dann können die Einschränkungen der analogen Einheit (kein einstellbarer Aspekt) mit der teureren, aber viel besser steuerbaren digitalen Einheit überwunden werden. Die digitale Einheit bietet dem Bediener einen weiten Schaltspannungsbereich zur Auswahl, um sicherzustellen, dass die Leerlaufspannung über den Entladungsspannungen von AGM, Gel und Lithium liegt. Außerdem sind möglicherweise auch die bidirektionalen Merkmale der Einheit erforderlich, und nicht zuletzt a Schaltalgorithmen werden verwendet, um ein unnötiges Schalten des Relais zu verhindern. Da eine digitale Einheit die ganze Zeit aktiv ist, ist der Ruhestrom des Produkts von entscheidender Bedeutung, dh der Strom, der zum Betrieb des Produkts benötigt wird, beträgt im Fall des Sterling weniger als 1 mA, was 0,001 A entspricht, was etwa 1 A pro Woche entspricht Verwendung.

IP66 Wasserdicht
Festspannungsschaltung
Feste Zeitschaltverzögerung
nur 12 oder 24V Einheit
Anti-Relaiskontakt-Wölbungsschutz
Hochwertige Messingverbindungen
Relais elektrische Übersteuerungsfähigkeit
1 LED aktive Informationen
Nur bidirektionaler Betrieb

VSRA8012
12V
80A
Überlastungsfähigkeit: 200A

VSRA16012
12V
160A
Überlastungsfähigkeit: 400A

VSRA8024
24V
80A
Überlastungsfähigkeit: 200A

VSRA16024
24V
160A
Überlastungsfähigkeit: 400A

Sterling Relais Pro Connect VSR 12/24V

Dieses Produkt wird als die nächsthöhere Stufe des Signaleinspeisungsrelais angesehen. Der Hauptunterschied besteht darin, dass es vollautomatisch ist. Für dieses Relais ist kein Zündvorschub erforderlich. Es überwacht die Eingangsspannung des Geräts (normalerweise die Starterbatterie oder Batteriebank mit einer anderen Ladequelle (z. B. einem Batterieladegerät oder einer Windquelle). Wenn diese Spannung 13,3 V überschreitet, geht der Prozessor davon aus, dass die Lichtmaschine / das Batterieladegerät oder ein anderes Stromversorgungsgerät aktiv ist, und schaltet als solches automatisch die Relais, um die Hauptbatteriebank mit der Hilfsbatteriebank zu verbinden und so die Hilfsbatterie aufzuladen. Wenn umgekehrt die Spannung unter 12,9 V abfällt, geht der Prozessor im Relais davon aus, dass entweder der Motor abgestellt wurde oder die Belastung der Hilfsbatterie die Starterbatterie zu stark herunterzieht und aus Sicherheitsgründen isoliert werden sollte.

0,01 Volt Abfall
Zündspeisung (nicht immer erforderlich)
Wasserdicht nach IP65
SAEJ1171 zündgeschützt
Hohe Überlaststoßfestigkeit
Gegen EMF-Funkenfänger
Remote-LED-Anschluss
Kein Spannungsabfall der Zündspeisung
Unterdrückungsdioden über dem Relais verlängern die Lebensdauer
Zeitverzögerung, um Schäden am Motorstarter zu vermeiden
Einzel- und Doppelstarter lösen die Verbindungen
12V & 24V automatische Auswahl
Extrem niedriger Ruhestrom ca. 1 mA
Benutzerdefinierte Spannungsanpassungsparameter verfügbar
Aktiver progressiver Trennungsalgorithmus
Automatische Spannungsaktivierung
Automatische Spannungsentschaltung
Schützt die Primärbatterie vor Entladung
Not-Hilfs-Zwangsaktivierung
Hochbatteriespannungsauslösung geschützt
5 LED-Informationsanzeige
5 Alarmfunktionen und Sicherheitsauslösungen sowie Informationen
Einstellbare Relais-Triggerseite
Kurzschlussschutz (vor dem Einrasten)

VSR160
160A
Maße: 140x190x40mm
Gewicht: 0,2kg

VSR240
240A
Maße: 140x200x40mm
Gewicht: 0,25kg

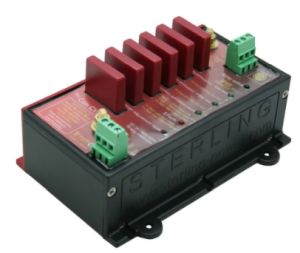

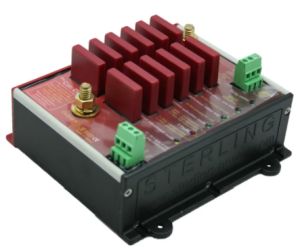

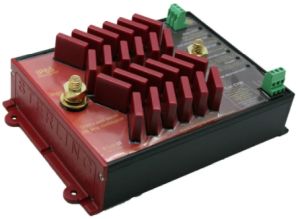

Sterling Spannungsrelais Pro Connect CVSR 12/24V

Dieser Bereich verfügt über alle Einstellmöglichkeiten gemäß Pro Connect VSR. Diese Relais haben eine eingebaute Strombegrenzung. Kurz gesagt, Sie können mit ihnen machen, was Sie wollen. Wenn Sie sie überlasten, schalten sie sich einfach sicher aus. Der Trick bei einem Relais besteht nicht darin, den Stromkreis zu öffnen, wenn es überlastet ist, sondern die Last zu entfernen und dann das Relais innerhalb seiner Nennleistung zu öffnen. Bei einem Strombegrenzungs-VSR in einer Überlastsituation wie dem Beispiel im obigen Abschnitt (Spannungsempfindliche Relais) wird der 200A für den Bruchteil einer Sekunde (innerhalb der Fähigkeit des Relais) durch das Relais geschoben, und das eingebaute Strombegrenzungsgerät sieht dies Überlasten und reduzieren Sie den Strom vom gefährlichen 200A + auf einen sehr sicheren 6A. Das Relais öffnet dann sicher den Stromkreis mit einer 6A-Last und nicht mit einer 200A-Last und schützt so das Relais und Ihre Installation. Sobald die hohe Lastanforderung beseitigt wurde, kann das Relais wieder sicher einrasten und seine Arbeit fortsetzen.

0,01 Volt Abfall
Zündspeisung (nicht immer erforderlich)
Wasserdicht nach IP65
SAEJ1171 zündgeschützt
Hoch EMF-Funkenschutz mit hoher Überlast
Remote-LED-Anschluss
Kein Spannungsabfall der Zündspeisung
Unterdrücken von Dioden über dem Relais, um die Lebensdauer zu verlängern
Zeitverzögerung, um Schäden am Motorstarter zu vermeiden
Automatische Auswahl von 12 V und 24 V
Extrem niedriger Ruhestrom ca. 1 mA
Kundenspezifische Spannungseinstellparameter erhältlich
Aktiver progressiver Trennungsalgorithmus
Automatische Spannungsaktivierung
Automatische Spannungsabschaltung
Schützt die Primärbatterie vor Entladung
Not erzwungene Notaktivierung
Hochauslöseschutz bei hoher Batteriespannung
5 LED-Informationsanzeige
5 Alarmfunktionen und Sicherheitsauslösungen sowie Informationen
Einstellbare Relais-Triggerseite
Kurzschlussschutz (vor dem Einrasten)
Strombegrenzungsschutz

CVSR70
70A
Maße: 140x120x40mm
Gewicht: 0,5kg

CVSR140
140A
Maße: 140x180x40mm
Gewicht: 0,5kg

CVSR210
210A
Maße: 140x210x40mm
Gewicht: 0,7kg

CVSR280
280A
Maße: 140x240x40mm
Gewicht: 0,5kg




0.0152 Sekunden
