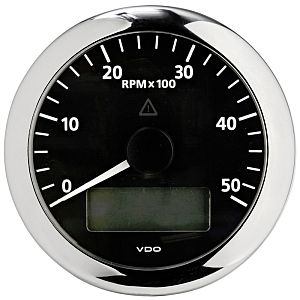

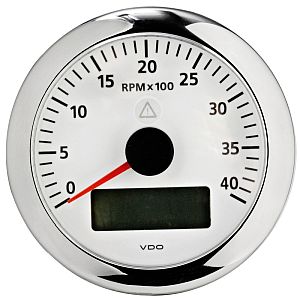

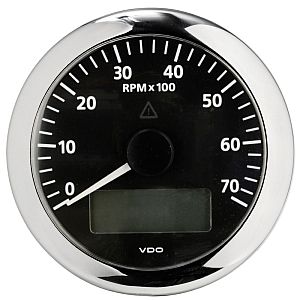

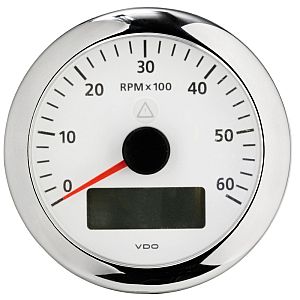

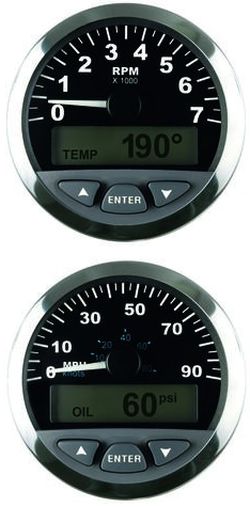

Matrix-Anzeigen für NMEA2000® und Mercury SmartCraft Motoren

Weiße Skala auf schwarzem Ziffernblatt.
Zeiger von innen beleuchtet für ausgezeichnete Ablesbarkeit.
Die Geschwindigkeit und Tachometer sind mit einem LCD-Display ausgestattet.
Der 3"-Drehzahlmesser muss direkt mit dem SmartCraft canbus verbunden werden.
Die anderen Geräte werden auf dem Tacho montiert.

Schwarz mit NIRO Rand

Verbindungsanschlüsse:
Artikel L69995E: Verbindungs-Matrix-Drehzahlmesser mit Smartcraft-Anschluss (30")
Artikel L69996E: Verbindungs-Matrix-Drehzahlmesser mit NMEA2000 (30")-Anschluss
Artikel L69997E: Verbindungs-Matrix-Drehzahlmesser mit Geschwindigkeitsanzeiger (48")
Artikel L69999E: Verbindungs für 2"-Anzeiger
Artikel L69998E: Verbindung wenn kein Geschwindigkeitsanzeiger angeschlosssen ist

Achtung: Verbindungsanschlüsse sind nicht im Lieferumfang enthalten.

Matrix SmartCraft Kabelbaum (30") für Drehzahlmesser

Verbindungs-Matrix-Drehzahlmesser mit Smartcraft-Anschluss (30")

Matrix NMEA2000 Kabelbaum (30") für Verbindung mit Drehzahlmesser

Verbindungs-Matrix-Drehzahlmesser mit NMEA2000 (30")-Anschluss

Matrix Kabelbaum (48") für Verbindung Drehzahlmesser mit Geschwindigkeitsanzeiger

Verbindungs-Matrix-Drehzahlmesser mit Geschwindigkeitsanzeiger (48")

Matrix Endstopp

wenn kein Geschwindigkeitsanzeiger angeschlossen ist
Verbindung für 2"-Anzeiger

Matrix Bypass Cap/Plug (Terminator) für Speedo

Verbindung wenn kein Geschwindigkeitsanzeiger angeschlosssen ist

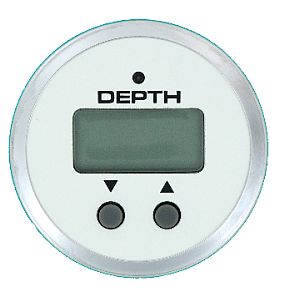

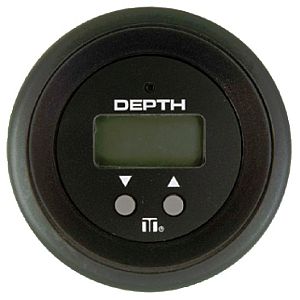

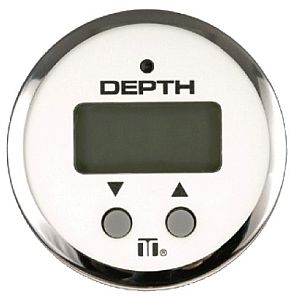

Tiefenmesser Digital Einbaumontage

Veethree/Seastar Digital-Tiefenmesser komplett mit universellem Geber für sowohl Einbau*- als auch Spiegelmontage.
Passend zu aktuellen Teleflex Instrumentenserien.
Bereich 60m bei Geschwindigkeiten bis 100 Km/h.
Abmessungen als 2" Instrument.

Kabellänge: 25 Fuß (7,63m)

* geeignet für GFK-Rumpfe; Geber wird eingeklebt

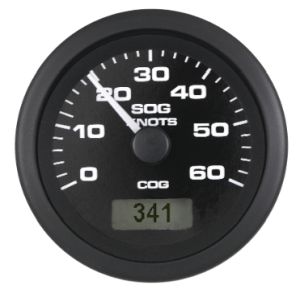

GPS Speedo`s mit Kompass-Kursanzeige

GPS-Anzeige von Speed und Kompass-Kurs (über Grund).
Geschwindigkeitsanzeiger.
Ohne GPS Empfänger.

Abmessungen als 3" Instrument.

Ruderstandanzeiger

Ruderstandanzeiger ( beschlägt nicht)

Achtung: bei 24V-Bordnetz brauchen Sie für den Anzeiger einen Voltreduzierer und muss eine 24V-Birne montiert werden.

Kraftstoffanzeige und Geber

Kraftstoff-Geber (240-33 Ohm).
5-Loch-Flansch, Arm rechts oder links anzubauen, für Tanks mit einer Höhe von 4-24" (10-61cm).
Neue " VITON" Flanschpackung: geeignet für alle Kraftstoffarten (weltweit).

Mechanische Kraftstoffanzeige

Staudruckgeber

Staudrucksender (Pilot)

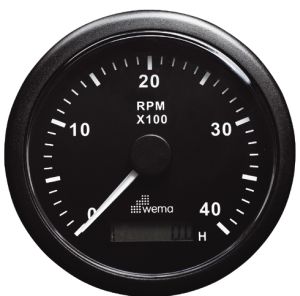

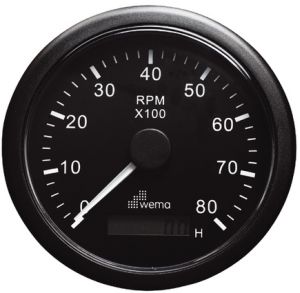

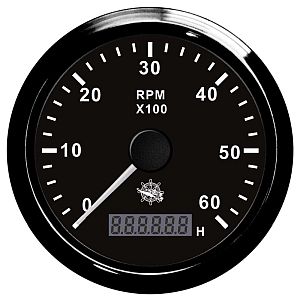

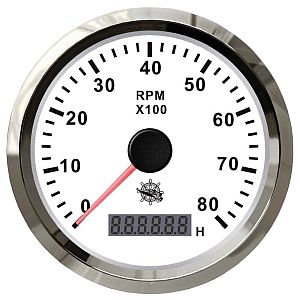

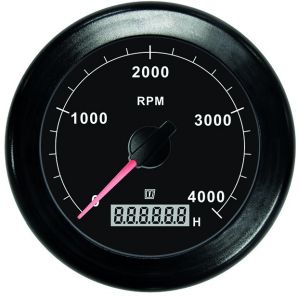

Elektronischer Drehzahlmesser mit Zählwerk

Universell einsetzbar
Anschluss am Terminal "W" des Wechselstromgenerators.

12/24 V

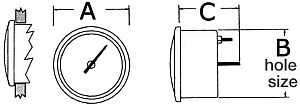

Ø: 96 mm
Loch (hole): Ø 85 mm
P/D: 55 mm

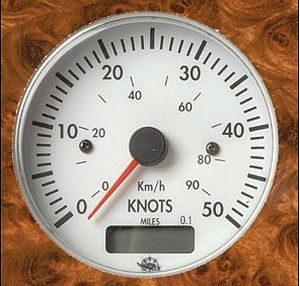

Geschwindigkeitsmesser mit Pitotrohr (Wasserdruck)

12/24 V
Ø: 96 mm
Loch (hole): Ø 85 mm
P/D: 55 mm

Artikel E2732500: gegen Algen beständige Pipette für Staudruckmeilenzähler E2731500 + 6 m langes Rohr aus Hochdruck-PVC E2731600

Gegen Algen Pipette für Staudruckmeilenzähler

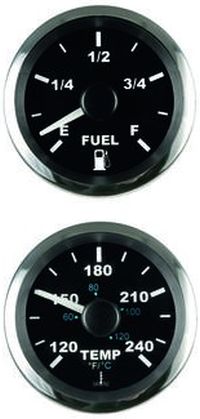

Treibstoffstandsanzeigen

12/24 V

Ø: 57 mm
Loch (hole): Ø 51 mm
P/D: 45 mm

Wasserstandsanzeigen

12/24 V

Ø: 57 mm
Loch (hole): Ø 51 mm
P/D: 45 mm

Wassertemperaturanzeigen

Skala: 40-120°C
12/24 V

Ø: 57 mm
Loch (hole): Ø 51 mm
P/D: 45 mm

Öltemperaturanzeigen

Skala: 50-150°C
12/24 V

Ø: 57 mm
Loch (hole): Ø 51 mm
P/D: 45 mm

Voltmeter

12/24 V

Ø: 57 mm
Loch (hole): Ø 51 mm
P/D: 45 mm

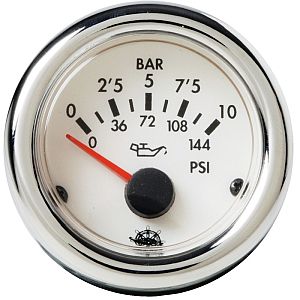

Öldruckanzeigen

12/24 V

Ø: 57 mm
Loch (hole): Ø 51 mm
P/D: 45 mm

Anzeigeinstrumente Ruderausschlag

Signal: 0-190 Ω
12/24 V

Ø: 57 mm
Loch (hole): Ø 51 mm
P/D: 45 mm

Sensoren für Instrumente

Sensor Querruderausschlag 0-190 Ω. Wird mit E2732017 / E2732117 / E2732217 sowie VDO-Instrumenten kombiniert.

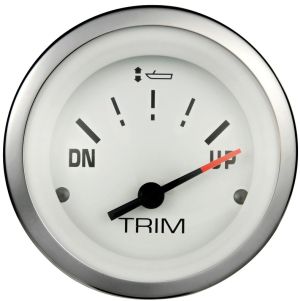

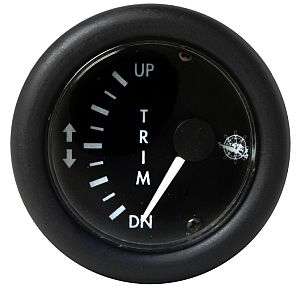

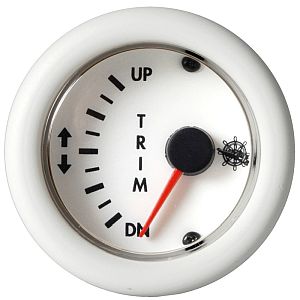

Trimanzeigen

Signal: 0-190 Ω
12/24 V

Ø: 57 mm
Loch (hole): Ø 51 mm
P/D: 45 mm

Strommesser

12/24 V

Ø: 57 mm
Loch (hole): Ø 51 mm
P/D: 45 mm

Mit SHUNT 8/32 V; für die meisten marktüblichen Strommesser geeignet.

Quarzuhren

Skala: 12 Stunden
12/24 V

Ø: 57 mm
Loch (hole): Ø 51 mm
P/D: 45 mm

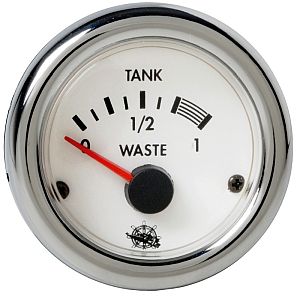

Schmutzwasseranzeigen

Signal: 10-180 Ω
12/24 V

Ø: 57 mm
Loch (hole): Ø 51 mm
P/D: 45 mm

Digitale Voltmeter

Skala: 8/32 Volt
12/24 V

Ø: 57 mm
Loch (hole): Ø 51 mm
P/D: 45 mm

Digitale Strommesser

Skala: ± 80 A
12/24 V

Ø: 57 mm
Loch (hole): Ø 51 mm
P/D: 45 mm

Mit SHUNT 8/32 V.

Digitale Zählwerke

Skala: 0-99999 Stunden
12/24 V

Ø: 57 mm
Loch (hole): Ø 51 mm
P/D: 45 mm

Navigationslicht-Kontrollen

Dieses mit dem Stromnetz der Navigationslichter verbundene Instrument zeigt an, welche Lichter eingeschaltet und welche ausgeschaltet oder defekt sind. Mit Gehäuse. Funktioniert mit traditionellen und LED-Lampen.

12/24 V

Ø: 57 mm
Loch (hole): Ø 51 mm
P/D: 45 mm

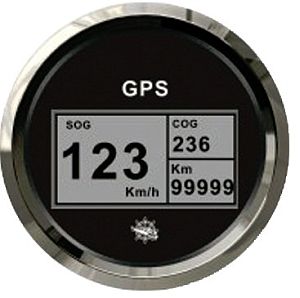

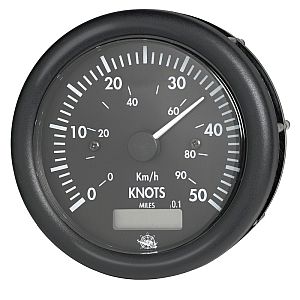

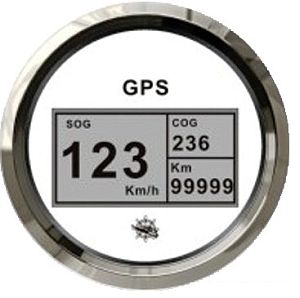

GPS Geschwindigkeitsmesser / Meilenzähler ohne Geber

Kein Geber notwendig
Mit 32-Kanal GPS-Antenne.
Ø: 96 mm
Loch (hole): Ø 85 mm
P/D: 55 mm

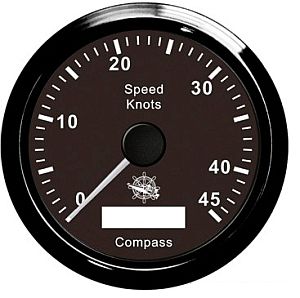

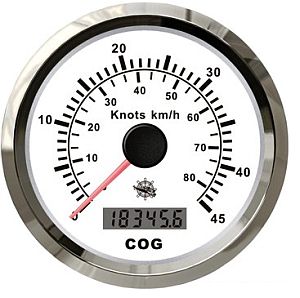

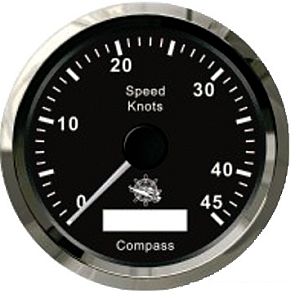

Typ 1:
Geschwindigkeitsmesser / Kompass
Analoge Geschwindigkeitsanzeige 0-45 Knoten
Digitale Kompassanzeige (gradweise)
12V

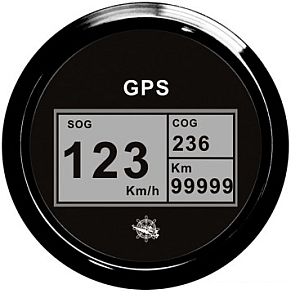

Typ 2:
Geschwindigkeitszähler / Meilenzähler / Kompass
Digitale Anzeige von Geschwindigkeit 0-999 Knoten. Km/h oder MPH
Zurückgelegte Streckenanzeige bis 99999 Meilen
Kompassanzeige (gradweise)
12/24V

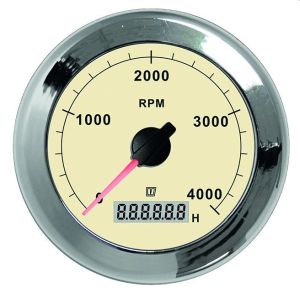

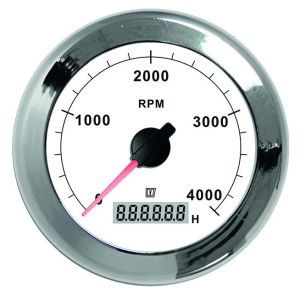

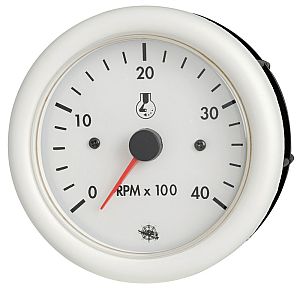

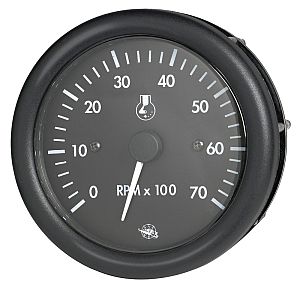

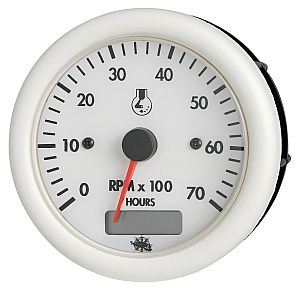

Guardian Drehzahlmesser

Ø: 96 mm
Loch (hole): Ø 85 mm
P/D: 60 mm

* Anschluss an "W"-Terminal der Lichtmaschine

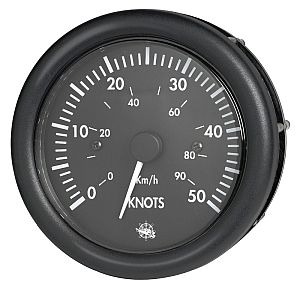

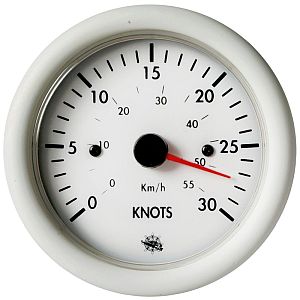

Guardian Geschwindigkeitsmesser

Ø: 96 mm
Loch (hole): Ø 85 mm
P/D: 60 mm

* Alle Geschwindigkeitsmesser werden durch einen Geber vervollstädigt.

Elektronischer Geber für Geschwindigkeitsmesser / Drehzahlmesser

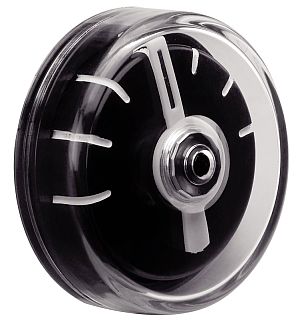

Guardian Erhöhtes Glas für Instrumente

Für das Montieren von Instrumenten flach am Paneel (hinter der Schotte).

Guardian Treibstoffanzeigen 10-180 Ohm

Ø: 59 mm
Loch (hole): Ø 52 mm
P/D: 45 mm

Guardian Wasserstandsanzeigen 10-180 Ohm

Ø: 59 mm
Loch (hole): Ø 52 mm
P/D: 45 mm

Guardian Temperaturanzeigen

Ø: 59 mm
Loch (hole): Ø 52 mm
P/D: 45 mm

VDO Temperaturfühler verwenden.

Temperaturfühler für vorgenannte Temperaturanzeige Wasser / Öl

Gewinde 1/8"
Wasser- /Öltemperatur: 40/150°

Temperaturfühler für vorgenannte Temperaturanzeige Wasser / Öl

Gewinde: 14x1,5mm
Wasser- /Öltemperatur: 40/120°
Doppelanzeige

Guardian Öldruck

Ø: 59 mm
Loch (hole): Ø 52 mm
P/D: 45 mm

VDO Öldruckanzeige verwenden.

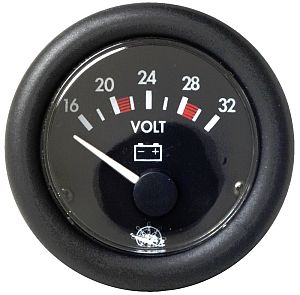

Guardian Voltmeter

V CC 10/16
Ø: 59 mm
Loch (hole): Ø 52 mm
P/D: 45 mm

Guardian Betriebsstundenzähler

Ø: 59 mm
Loch (hole): Ø 52 mm
P/D: 45 mm

Guardian Ampermeter

Ø: 59 mm
Loch (hole): Ø 52 mm
P/D: 45 mm

Guardian Schmutzwasseranzeige Waste 10-180 Ohm

Ø: 59 mm
Loch (hole): Ø 52 mm
P/D: 45 mm

Guardian Power Trim

Zur Kombination mit Original-Motorgebern von Mercury.

12V
Ø: 59 mm
Loch (hole): Ø 52 mm
P/D: 45 mm

Guardian Blenden

VEETHREE Echolot zum Einbau am Armaturenbrett

Liest von 0,7 bis 61 Meter bis zu einer Geschwindigkeit von 101km/h (63mph).
Polarisiertes LCD Display.
Maßeinheit in Meter oder Fuß.
Akustisches und optisches Alarmsignal der minimalen oder maximalen Tiefe.
Max. Leistung 250 Watt.
Heckgeber 200 KHz mit 9m langem Kabel.
Tiefe kann unter Berücksichtigung des Tiefgangs eingestellt werden. (offset keel).

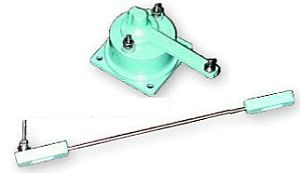

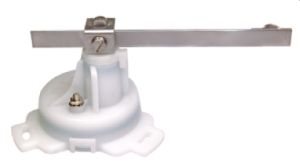

Ruderstandsanzeiger Teleflex

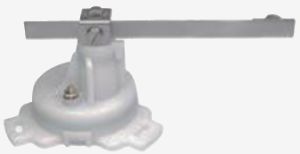

Der Ruderstandanzeiger hat zwei Komponente: Der Anzeiger und der Geber.
Der Geber wird mit einem Hebel geliefert der am Ruderhebel befestigt wird.
Der Geber ist spritzwasserdicht und ist sehr solide.
Der Anzeiger ist lieferbar für einen oder für zwei Steuerstände.
Die Instrumente sind lieferbar in zwei Ausführungen:
die Lido Pro(beschlägt nicht) und die Premier Pro (beschlägt nicht). Beide Instrumente haben einen Einbaudiameter 54,1 - 54,9 mm und eine deutliche Skalaeinteilung.
nur in 12 V lieferbar.

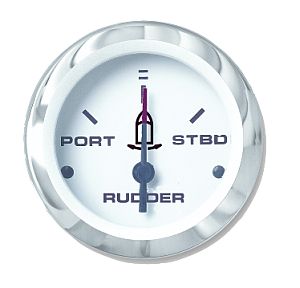

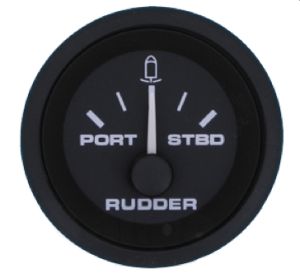

Ruderstandsanzeiger
Lido pro
(beschlägt nicht)

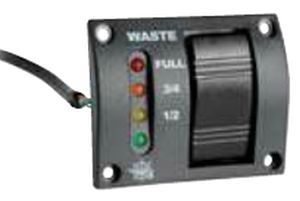

Fäkalien-Tanksender + Anzeige

Eine Skala mit 3x LED und akustischem Warnalarm,
der anzeigt, dass der Tank fast voll ist.
Mit LED Anzeige für ¾-Tank & voll, mit Test-Knopf. Keine beweglichen Teile! Für 12 & 24 V. Abm. Panel: 62 x 62 mm, Einbauloch 48 x 29 x 15 mm, Bohrlöcher auf 48 x 48 mm, Ø 4,5 mm

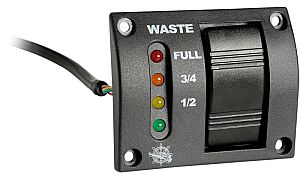

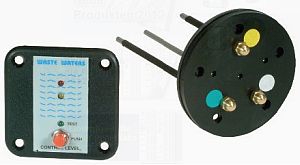

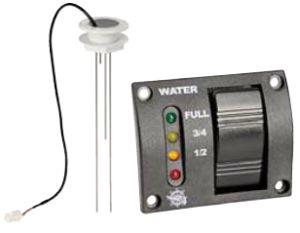

Set Schalttafel und Wasserstandsfühler für Schmutzwassertanks

Aufschrift: Waste
Umfasst ein Schaltpult mit 4 Anzeige-LED (1/4 - 1/2 - 3/4) + einem Füllstandsanzeiger mit internationaler 5-Loch-Flansch. Auch mit Gewinde und Mutter für die Montage an allen Tanks aus jeglichem Material. Für 15/50 cm hohe Tanks. Die Sensoren des Füllstandsanzeigers müssen entsprechend der effektiven Tankhöhe zugeschnitten werden.

Kabellänge: 4 m
Maße Schalttafel: 75 x 62 mm

Vertikaler Schwimmschalter mit 5-Loch-Flansch S5

Für Treibstoffe und Wasser geeignet.
Universal 12/24 V.
Edelstahl AISI 316.

Widerstand: 240/33 Ohm
Für Instrumente: Teleflex, Aqua Meter, Vetus, S. Giorgio Sein (Veglia), Beede, Medallion, Datcom, E2716000, Modelle Taiwan - Wema, Osculati

Widerstand: 00/190 Ohm
 Für Instrumente: Yazaki, 3-Drähte Mod., Faria Europa,VDO, Uflex, Guardian

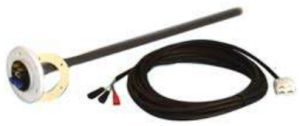

Kapazitätsfühler

Internationale 5-Loch-Flansch.
Widerstand 10-180 Ohm.
Zur Kombination mit den Instrumenten E27438.xx / §27538xx oder allen anderen 10-180 Ω Instrumenten.

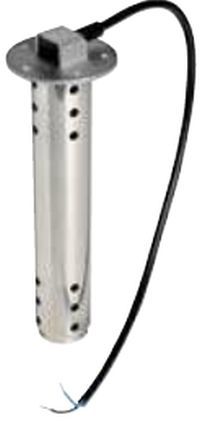

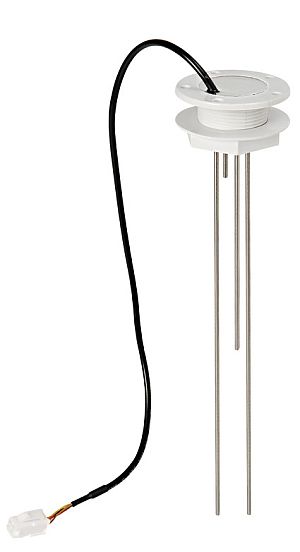

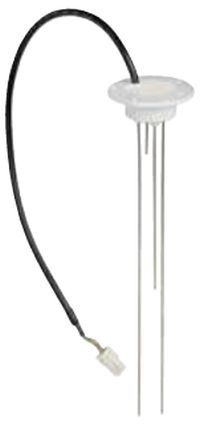

Vertikale Füllstandssensoren für Nutz- und Schmutzwassertanks

Ganz aus rostfreiem Edelstahl.
Die Oberfläche aus Edelstahl verhindert das Eindringen von Schmutz.
Internationale 5-Loch-Flansch.
Frequenz 10-180 Ω.
Kombinierbar mit unseren Instrumenten E27438xx / E27538xx / E2732005 / E2732105 / E2732205 bzw. alle Instrumente mit Frequenz 10-180 Ω.
