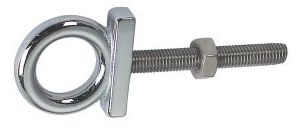

Augbolzen sind Bolzen, dessen Köpfe ein Auge mit kreisrunder Öffnung bildet, oder eine Platte, an der ein Auge angeschmiedet ist.
An Bord von Schiffen dienen sie zum Einsplissen von Takelageteilen, Tauen und Blöcken.
Bild |
Beschreibung |
Best.-Nr. |
Preis
in Euro |
|

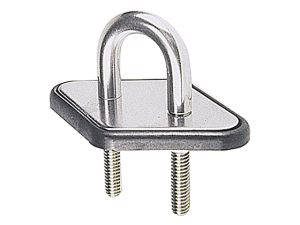

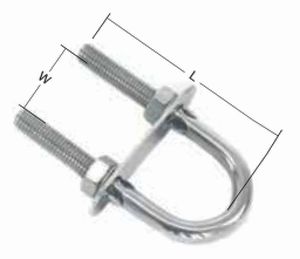

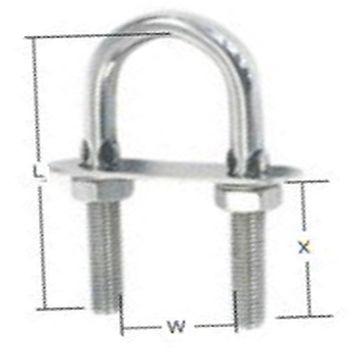

Niro Augbügel
AISI 304
|
Gewinde: M4
LxW: 60 x 30 mm |
|
Gewinde: M5
LxW: 60 x 30 mm |
|
Gewinde: M6
LxW: 60 x 30 mm |
|
LxW: 70 x 30 mm
Gewinde: M6 |
|
LxW: 90 x 30 mm
Gewinde: M6 |
|
LxW: 100 x 35 mm
Gewinde: M8 |
|
LxW: 90 x 50 mm
Gewinde: M10 |
|
LxW: 130 x 50 mm
Gewinde: M10 |
|
LxW: 150 x 60 mm
Gewinde: M12 |
|
 |

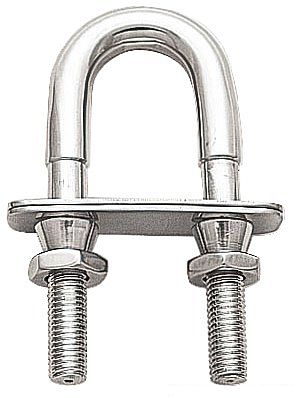

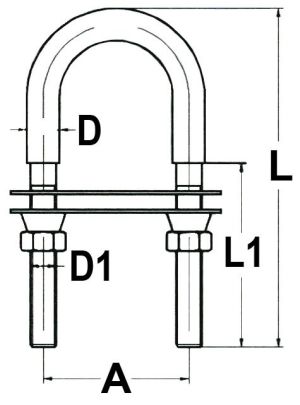

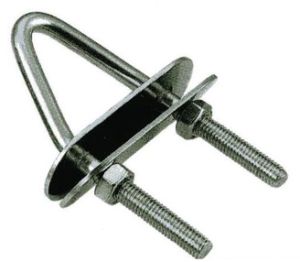

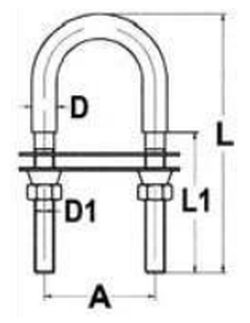

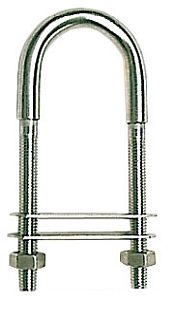

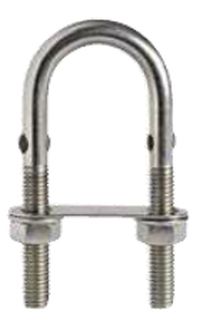

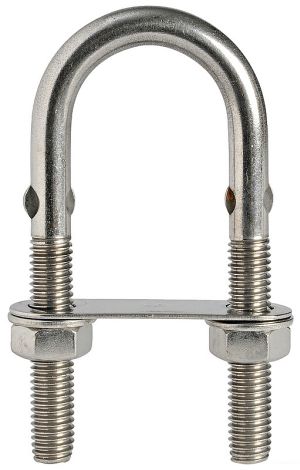

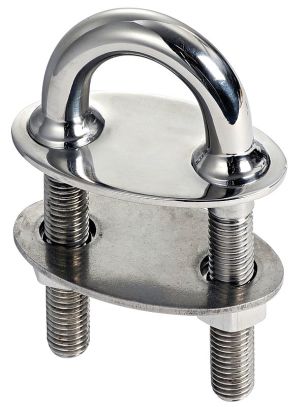

U-Bolzen
Edelstahl
Mit selbstanziehender Feststellmutter
A: 40mm
|
L: 100mm / L1: 60mm
D: 10mm / D1: M 8 |
|
L: 100mm /L1: 48mm
D: 12mm / D1: M 10 |
|
L: 120mm / L1: 58mm
D: 14mm / D1: M 12 |
|
 |

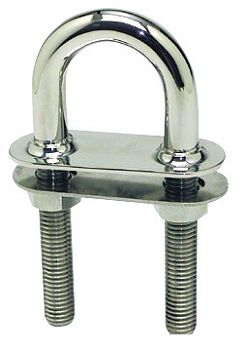

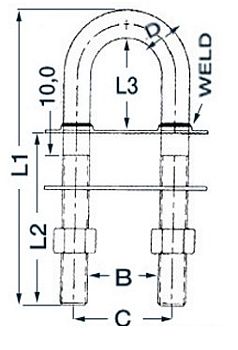

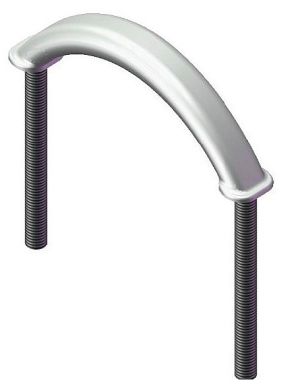

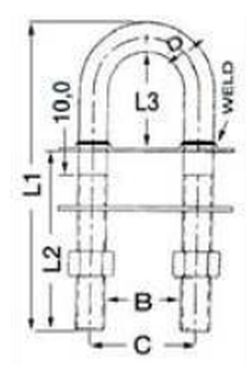

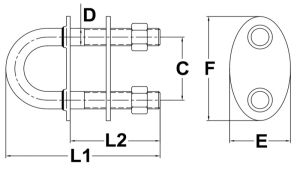

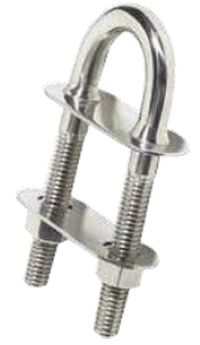

U-Bolzen "DeLuxe"
Hochglanzpolierter rostfreier Edelstahl
Konische Verbindung
|
D: 9,5mm / L1: 100mm / L2: 63mm
L3: 27,5mm / B: 26,1mm / C: 35,7mm |
|
D: 9,5mm / L1: 120mm / L2: 83mm
L3: 27,5mm / B: 26,1mm / C: 35,7mm |
|
D: 9,5mm / L1: 110mm / L2: 63,5mm
L3: 35mm / B: 26,1mm / C: 35,7mm |
|
D: 12,5mm / L1: 122mm / L2: 76mm
L3: 34mm / B: 34mm / C: 46mm |
|
D: 12,5mm / L1: 136mm / L2: 90mm
L3: 34mm / B: 34mm / C: 46mm |
|
D: 12,5mm / L1: 131mm / L2: 76,2mm
L3: 41mm / B: 34mm / C: 46mm |
|
D: 15,8mm / L1: 160mm / L2: 91mm
L3: 69mm / B: 47,5mm / C: 60mm |
|
 |

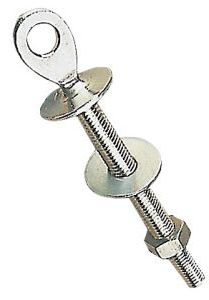

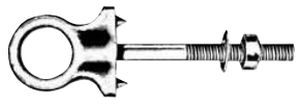

Augbolzen
Verchromte Bronze
Bolzen-ØxLänge: 10x90mm
Gewicht: 210g |
|
|
 |

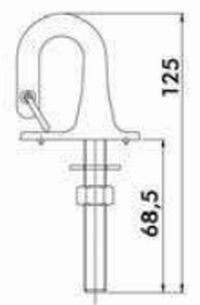

Bug- oder Heckauge
Aus poliertem rostfreiem Edeltstahl
Bolzen: 10mm
Arbeitslast: 1100kg |
|
|
|
Doppelter Augbolzen für Heck
|
Verchromtes Messing
Ø Bolzen: 8mm
Länge: 80mm
Ø Ring: 8mm |
|
Inox Stahl
Ø Bolzen: 8mm
Länge: 60mm
Ø Ring: 8mm |
|
Inox Stahl
Ø Bolzen: 10mm
Länge: 80mm
Ø Ring: 10mm |
|
 |

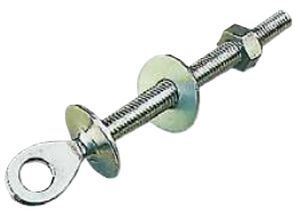

Augbolzen
Aus gepreßtem rostfreiem Edeltstahl Aisi 316
|
Bolzen: 6 MA
Länge: 60mm |
|
Bolzen: 8 MA
Länge: 80mm |
|
|

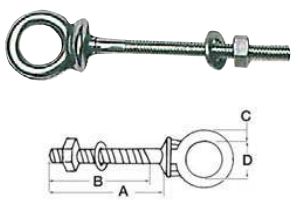

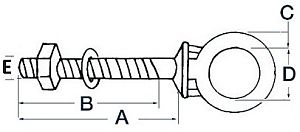

Niro Augbolzen |
M6
x 40mm
B:
34mm
C: 5mm / D: 16mm |
|
M6
x 60mm
B:
54mm
C: 5mm / D: 16mm |
|
M6
x 80mm
B:
70mm
C: 5mm / D: 16mm |
|
M8
x 80mm
B:
70mm
C: 6mm / D: 19mm |
|
M8
x 100mm
B:
90mm
C: 6mm / D: 19mm |
|
|

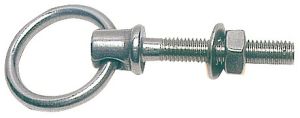

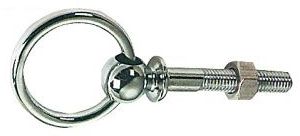

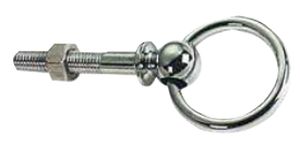

Ringbolzen
Aus verchromtem Messing
|
Ø Ring: 45mm
Ø Bolzen: 3/8mm |
|
Ø Ring: 50mm
Ø Bolzen: 1/2mm |
|
 |

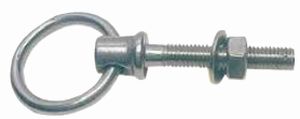

Ringbolzen
Aus rostfreiem Stahl
Ø: 10mm
Länge: 55mm |
|
|
 |

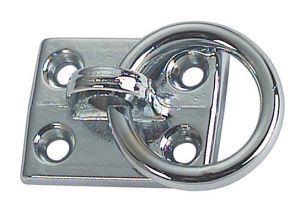

Ringplatte
Aus verchromter Bronze
Ø Ring: 35mm
Plättchen: 40x30mm |
|
|
 |

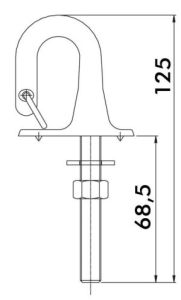

Haken mit Federsicherung
Rostfreier Edelstahl
Z.B. als Befestigungshaken für Wasserskileinen
(Schlauchboote oder kleine Boote)
Gewinde: M 10 |
|
|
|

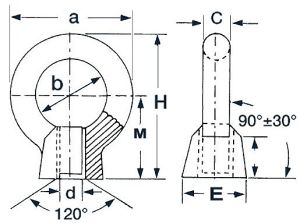

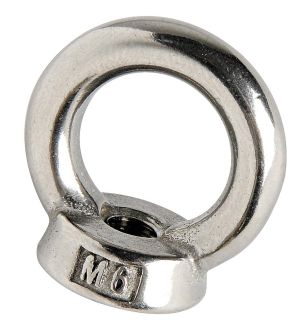

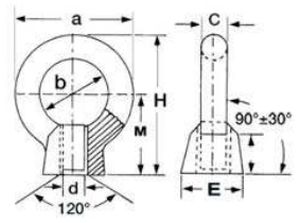

Ringmutter
Aus poliertem rostfreiem Edelstahl Aisi 316
Mit Gewinde
|
a: 26mm / b: 16mm / c: 5mm
E: 13mm / M: 13mm / H: 28,3mm
d: 6mm / Gewicht: 45g |
|
a: 32,6mm / b: 20mm / c: 6,3mm
E: 16mm / M: 17mm / H: 33,3mm
d: 8mm / Gewicht: 80g |
|
a: 41mm / b: 25mm / c: 8mm
E: 20mm / M: 21mm / H: 41,5mm
d: 10mm / Gewicht: 150g
|
|
a: 50mm / b: 30mm / c: 10mm
E: 25mm / M: 26mm / H: 51mm
d: 12mm / Gewicht: 220g |
|
 |

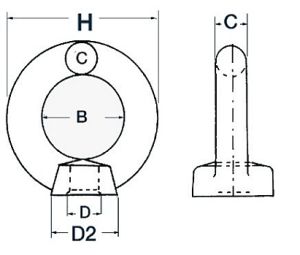

Gepresste Augbolzen C: 16mm / B: 35mm / H: 63mm
D2: 35mm / Bruchlast: 5850kg
Gewinde: M16
Aus rostfreiem Edelstahl Aisi 316 |
|
|
 |

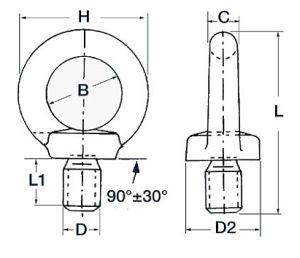

Gepresste Augbolzen
Aus rostfreiem Edelstahl Aisi 316
|
C: 10 mm / B: 25 mm
H: 45 mm /
D2: 25 mm
Bruchlast: 2000 kg
L: 62 mm / L1: 17 mm
Gewinde: M10 |
|
C: 12 mm / B: 30 mm
H: 54 mm /
D2: 30 mm
Bruchlast: 2800 kg
L: 75 mm / L1: 21 mm
Gewinde: M12 |
|
|

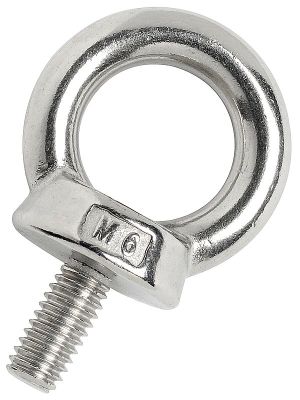

Niro
Ringschraube |
M10-Gewinde
B: 17mm / C: 10mm
D: 25mm / H: 62mm |
|
M12-Gewinde
B: 21mm / C: 12mm
D: 30mm / H: 74mm |
|
|
Niro Ringmutter |
Gewinde: M8
B: 13 mm C: 8 mm D: 20 mm H: 49 mm |
|
Gewinde: M10
B: 17 mm C: 10 mm D: 25 mm H: 62 mm |
|
Gewinde: M12
B: 21 mm C: 12 mm D: 30 mm H: 74 mm |
|
|

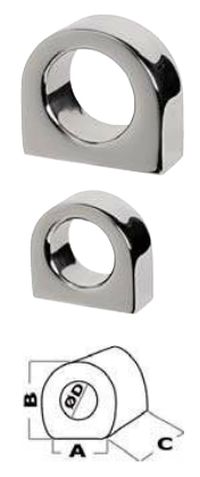

Zug- / Aufhängring
Aus hochglanzpolierten rostfreiem Edelstahl Aisi 316
Befestigung mit 2 Stiftschrauben
|
A: 38mm / B: 35mm
C: 15,6mm / Ø D: 21mm
Stiftschraube: 5mm |
|
A: 50mm / B: 45mm
C: 19,7mm / Ø D: 30mm
Stiftschraube: 8mm |
|
 |

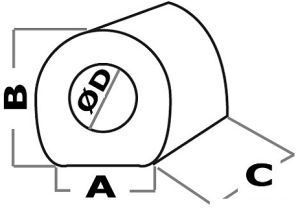

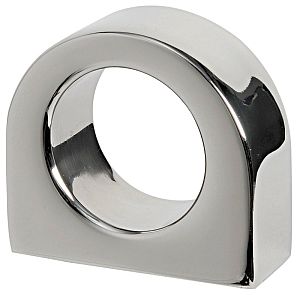

Mehrzweckring
Aus rostfreiem Edelstahl Aisi 316
Maße Basis: 30x27mm
Tiefe: 28mm |
|
|
 |

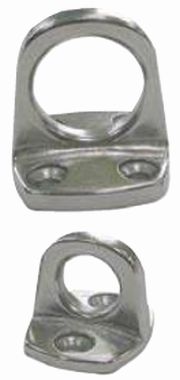

Augplatten
Zum Befestigen von Fendern oder zum allgemeinen Gebrauch
Aus poliertem rostfreiem Edelstahl Aisi 316
|
Ø Auge: 13mm
Basis: 32x26mm
Höhe: 24mm |
|
Ø Auge: 22mm
Basis: 46x38mm
Höhe: 38mm |
|
|

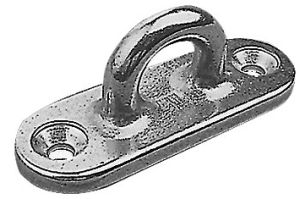

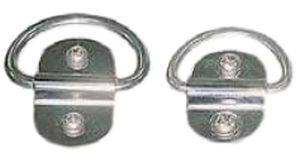

Augplatten
Mit zwei Bohrlöchern und Augbügel
Aus poliertem rostfreiem Edelstahl
|
Ø: 5mm / A: 20,5mm
B: 33mm / C: 4,5mm |
|
Ø: 6mm / A: 25,5mm
B: 40mm / C: 4,5mm |
|
Ø: 8mm / A: 31,0mm
B: 50mm / C: 5,5mm |
|
 |

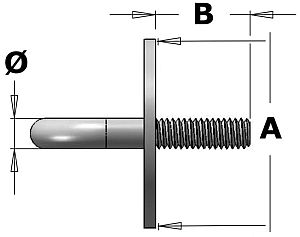

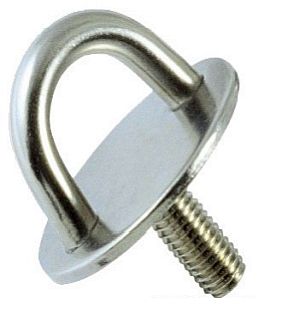

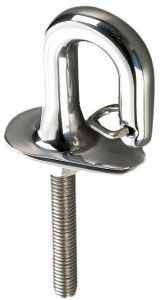

Augbügel rund mit Stiftschraube
Polierter, rostfreier Edelstahl
|
Durchmesser in mm: 5
A in mm: 32
B in mm: 20
Gewinde: M6 |
|
Durchmesser in mm: 6
A in mm: 40
B in mm: 22
Gewinde: M8 |
|
Durchmesser in mm: 8
A in mm: 50
B in mm: 26
Gewinde: M10 |
|
 |

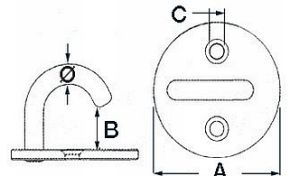

Haken auf runder Platte
Aus poliertem rostfreiem Edelstahl
|
Ø: 5mm / A: 33mm
B: 8,5mm / C: 4,5mm |
|
Ø: 6mm / A: 40mm
B: 12,5mm / C: 4,5mm |
|
Ø: 8mm / A: 50mm
B: 14,5mm / C: 5,5mm |
|
 |

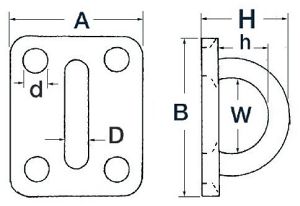

Rechteckige Augplatten
Aus rostfreiem Edelstahl
|
D: 5mm / A: 30mm / B: 35mm
H: 19mm / h: 12mm / W: 14mm
d: 4,2mm / Gewicht: 29g |
|
D: 6mm / A: 35mm / B: 40mm
H: 26mm / h: 17mm / W: 18mm
d: 4,2mm / Gewicht: 40g |
|
D: 8mm / A: 40mm / B: 50mm
H: 33mm / h: 22mm / W: 20mm
d: 5,2mm / Gewicht: 70g |
|
D: 10mm / A: 48mm / B: 60mm
H: 40mm / h: 30mm / W: 25mm
d: 5,5mm / Gewicht: 100g |
|
 |
Augbolzen
Aus hochglanzpoliertem rostfreiem Stahl Aisi 316
Montage mit vier Schrauben
Verwendbar als Deckmontage oder für schwere Lasten |
Länge: 79mm
Breite: 49mm
Auge: 20x10mm |
|
Länge: 88mm
Breite: 55mm
Auge: 28x12mm |
|
|

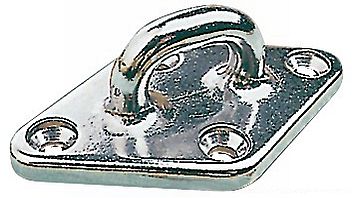

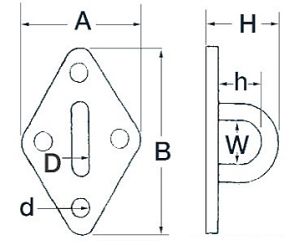

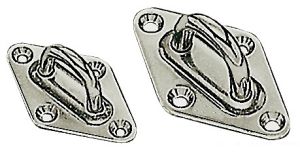

Augplatte
Rautenförmig
Aus rostfreiem Edelstahl
Mit vier Bohrlöchern
|
A: 37mm / B: 59mm / D: 5mm / d: 4,2mm
H: 22mm / h: 12mm / W: 11mm
Gewicht: 32g |
|
A: 40mm / B: 64mm / D: 6mm / d: 4,2mm
H: 26mm / h: 15mm / W: 15mm
Gewicht: 44g |
|
A: 50mm / B: 80mm / D: 8mm / d: 5,2mm
H: 33mm / h: 20mm / W: 18mm
Gewicht: 77g |
|
 |
Augbolzen
Aus hochglanzpoliertem rostfreiem Edelstahl Aisi 316
Montage mit zwei Schrauben
|
Länge: 75mm
Auge-Ø: 16mm
Gewicht: 60g |
|
Länge: 90mm
Auge-Ø: 20mm
Gewicht: 110g |
|
 |

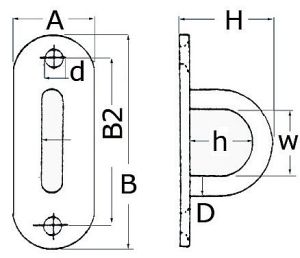

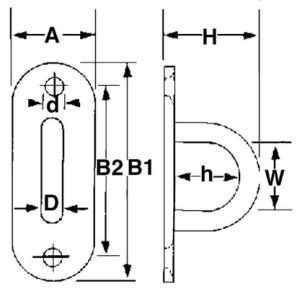

Augbügel Mit ebener Grundplatte
Aus poliertem, rostfreiem Edelstahl
|
A: 26mm / B: 80mm / B2: 60mm / D: 8mm / d: 5,2mm
H: 32mm / h: 21mm / W: 20mm |
|
A: 32mm / B: 100mm / B2: 73mm / D: 10mm / d: 6,5mm
H: 35mm / h: 25mm / W: 22mm |
|
 |

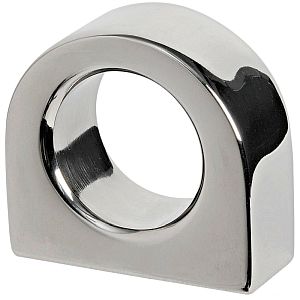

Augplatte aus rostfreiem Edelstahl AISI 316
Zur Befestigung des Edelstahl-Relingdrahtes an Deck, extra stark.
Öffnung: 10mm
Maße: 62x38mm |
|
|
 |
Ringhalterung
Teilweise versenkt - ermöglicht dadurch ein einfacheres Durchziehen der Leine. |
|
|
 |
Klappbare, elektropolierte Halbringe
Besonders dickes Edelstahlblech (2,85 mm) mit Gegenplatte (1,42mm)
Basis: 58 x 50 mm |
Ø Augen: 6 mm Augen: 51 x 39 |
|
Ø Augen: 8 mm Augen: 56 x 43 |
|
 |
Augbolzen
Mit zwei Stehbolzen
Aus verchromter Bronze
Grundplatte: 90x40mm |
|
|
 |
Augenplatte
Aus verchromten Messing
Mit Stehbolzen/
Stiftschrauben
Maße: 80x35x25mm |
|
|
 |
Augenplatte
Aus verchromter Bronze mit
Bohrungen
Maße: 50x30x25mm |
|
|
|

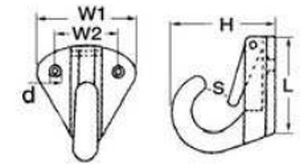

Schnappschäkel
Platte mit Karabiner aus rostfreiem Edelstahl
Befestigung mittels vorgebohrter Löcher
Spiralfederung
d: 4,5mm
W1: 34mm
W2: 22mm
|
L: 38mm
S: 5mm
|
|
L: 41mm
S: 10mm
|
|
|

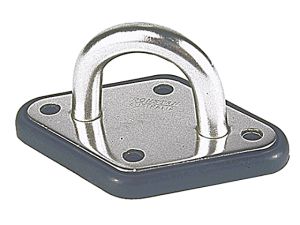

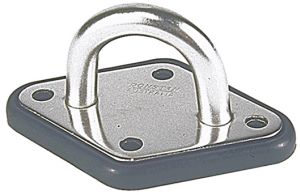

Deckauge RF 44
Extra
schwere Ausführung
Edelstahl mit Nylon-Unterplatte
Auge Innen Ø: 22mm
Bohrung Ø: 6,7mm
Maße: 94x60mm
SWL: 2000kg |
|
|
|

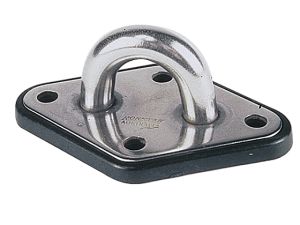

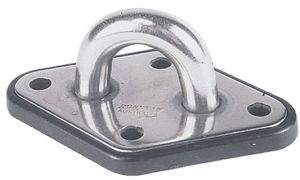

Deckauge RF 415
Extra
schwere Ausführung
Edelstahl mit Nylon-Unterplatte
Auge Innen Ø: 21mm
Bohrung Ø: 5mm
Maße: 75x51mm
SWL: 1000kg |
|
|
|

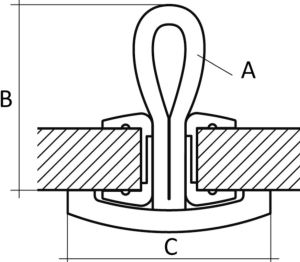

Deckauge RF 529
Extra
schwere Ausführung
Edelstahl mit Nylon-Unterplatte
Auge Innen Ø: 18mm
Bohrung Ø: 6mm
Maße: 75x51mm
SWL: 2000kg
Gewindestärke: 1/4" (6,4mm)
Für Deckstärken bis 22mm |
|
|
|

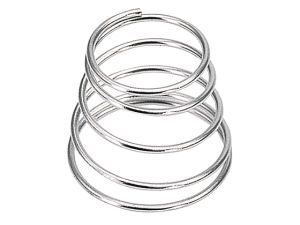

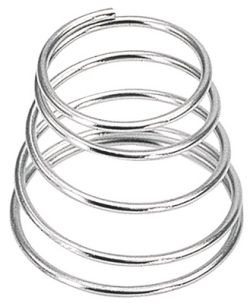

Feder RF 318 für Deckauge
Ø: 16,5 mm
Höhe: 22 mm |
|
|
|

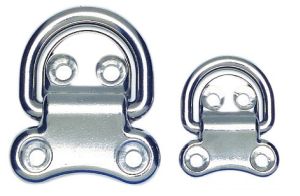

Klappbares Auge
Aus hochfestem rostfreiem Edelstahl (17-PH4), poliert.
|
Basis: 28 x 54 mm
Ø Auge: 6,8 mm
Bruchlast: 1500 kg |
|
Basis: 45 x 66 mm
Ø Auge: 9,2 mm
Bruchlast: 2200 kg |
|
|

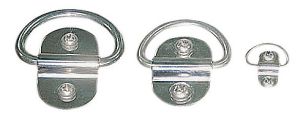

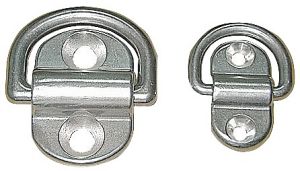

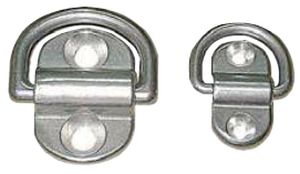

Klappbares Auge
Mit Halterungen aus gestanztem Blech, AISI 304, poliert.
|
Basis: 28 x 12 mm
Ø Auge: 3 mm |
|
Basis: 51 x 32 mm
Ø Auge: 6 mm |
|
Basis: 68 x 38 mm
Ø Auge: 8 mm |
|
|

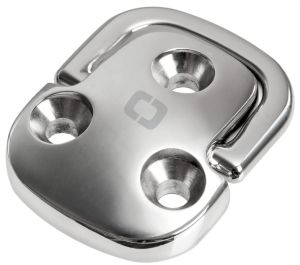

Klappbares Auge
Kann auch als Stärkepunkt genutzt werden.
Aus Edelstahl AISI 316.
Sehr widerstandsfähig, auch bei starker Belastung, mit schwingungsdämpfender Gummidichtung.
|
Basis: 48 x 49 mm mit 3 Bohrlöchern
Bruchlast: 1500 kg |
|
Basis: 65 x 64 mm mit 3 Bohrlöchern
Bruchlast: 2200 kg |
|
 |

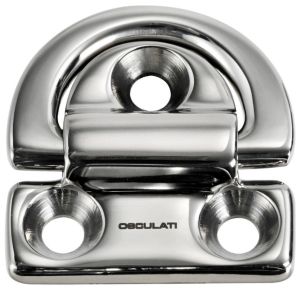

Klappbares Auge
Kann auch als Stärkepunkt genutzt werden.
Aus Edelstahl AISI 316.
Sehr widerstandsfähig, auch bei starker Belastung, mit schwingungsdämpfender Gummidichtung.
Basis: 48 x 49 mm abwendbarer Poller
Bruchlast: 1500 kg |
|
|
|
Klappbares Auge
Kann auch als Stärkepunkt genutzt werden.
Aus Edelstahl AISI 316.
Sehr widerstandsfähig, auch bei starker Belastung, mit schwingungsdämpfender Gummidichtung.
|
Basis: 45 x 45 mm mit 4 Bohrlöchern
Bruchlast: 900 kg |
|
Basis: 51 x 51 mm mit 4 Bohrlöchern
Bruchlast: 1500 kg |
|
Basis: 76 x 76 mm mit 4 Bohrlöchern
Bruchlast: 3000 kg |
|
 |

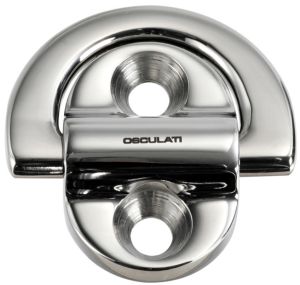

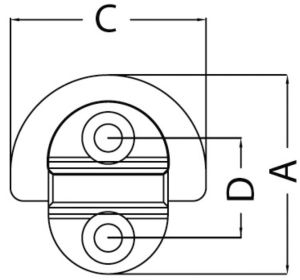

Klappbares Auge
Hochglanzpolierte Pad-eyes, "full forge" Ring, gewährleistet optimale mechanische Widerstandskraft.
Mit Gummidämpfer.
In recycelbarer Sichtverpackung, bruchlastzertifiziert.
Typ: einzeln, klein mit 2 Bohrlöchern
A: 45 mm
C: 46 mm
D: 23 mm
Ø Auge: 6 mm
Bruchlast: 1800 kg |
|
|
|

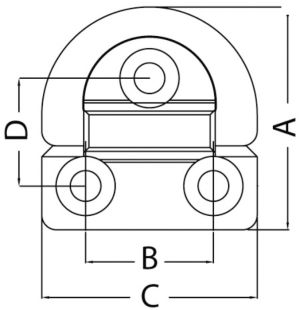

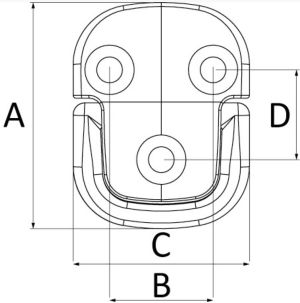

Klappbares Auge
Hochglanzpolierte Pad-eyes, "full forge" Ring, gewährleistet optimale mechanische Widerstandskraft.
Mit Gummidämpfer.
In recycelbarer Sichtverpackung, bruchlastzertifiziert.
|
Typ: einzeln, klein
A: 47 mm
B: 27 mm
C: 46 mm
D: 25 mm
Ø Auge: 6 mm
Bruchlast: 2200 kg |
|
Typ: einzeln, mittelgroß
A: 60 mm
B: 35 mm
C: 61 mm
D: 30 mm
Ø Auge: 8 mm
Bruchlast: 4000 kg |
|
Typ: einzeln, groß
A: 77 mm
B: 46 mm
C: 77 mm
D: 40 mm
Ø Auge: 10 mm
Bruchlast: 7000 kg |
|
 |

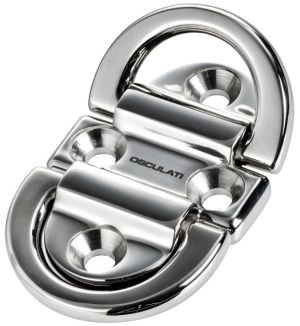

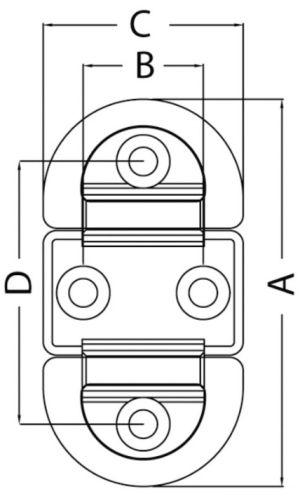

Klappbares Auge
Hochglanzpolierte Pad-eyes, "full forge" Ring, gewährleistet optimale mechanische Widerstandskraft.
Mit Gummidämpfer.
In recycelbarer Sichtverpackung, bruchlastzertifiziert.
|
Typ: doppelt, klein
A: 88 mm
B: 27 mm
C: 46 mm
D: 60 mm
Ø Auge: 6 mm
Bruchlast: 3600 kg |
|
Typ: doppelt, mittelgroß
A: 100 mm
B: 35 mm
C: 59 mm
D: 60 mm
Ø Auge: 8 mm
Bruchlast: 6800 kg |
|
Typ: doppelt, groß
A: 125 mm
B: 45 mm
C: 76 mm
D: 79 mm
Ø Auge: 10 mm
Bruchlast: 12000 kg |
|
|

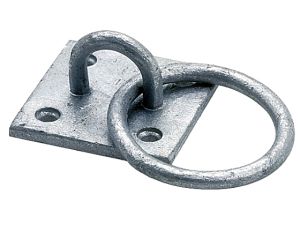

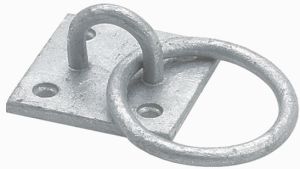

Anlegerring
Verzinkter Stahl
|
Platte: 55x55x3mm
Ringstärke: 6mm |
|
Platte: 60x50x4mm
Ringstärke: 8mm |
|
Platte: 80x50x4mm
Ringstärke: 10mm |
|
|
Karoförmige Augenplatte Niro |
d: 5mm
Fußplatte: 37x59mm |
|
d: 6mm
Fußplatte: 40x64mm |
|
d: 8mm
Fußplatte: 50x80mm |
|
 |

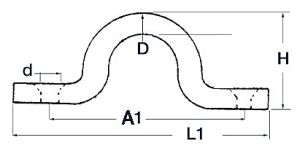

Augbügel
Aus rostfreiem Edelstahl
Präzisionsgegossenes Modell
D: 5mm / L1: 48mm / H: 15mm
A1: 35mm / d: 4,8mm |
|
|
|

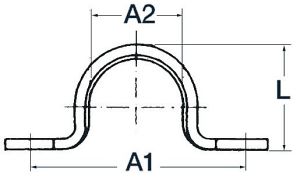

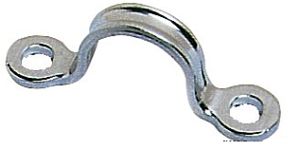

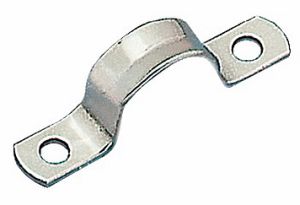

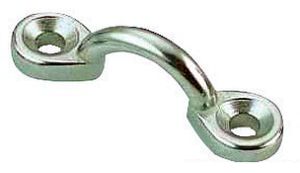

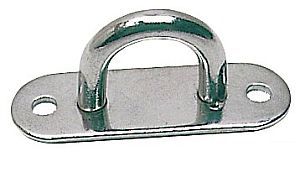

Bügel Gestanzt
Mit Mittelrippe
Aus rostfreiem Edelstahl
|
A1: 44mm / A2: 20mm
L: 19mm / Augen-Ø: 5mm |
|
A1: 63mm / A2: 28mm
L: 28mm / Augen-Ø: 5mm |
|
A1: mm / A2: 32mm
L: 33mm / Augen-Ø: 6mm |
|
 |

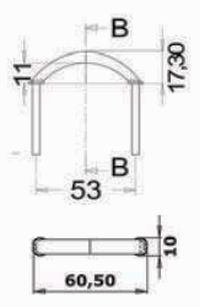

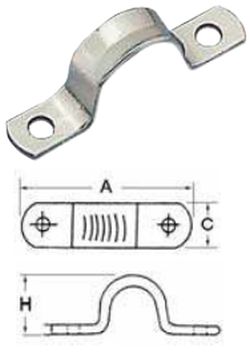

Augbügel
Aus poliertem, rostfreiem Edelstahl Aisi 316
Materialstärke: 1,2mm
C: 11mm
|
A: 43mm / H: 11mm |
|
A: 47mm / H: 14mm |
|
 |
Fenderöse
Edelstahl
Gestanzt
Länge gesamt : 71mm
Länge Bohrung/Bohrung: 58mm |
|
|
|

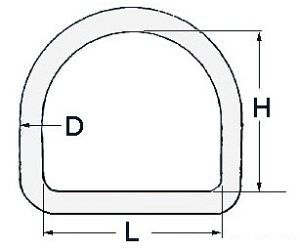

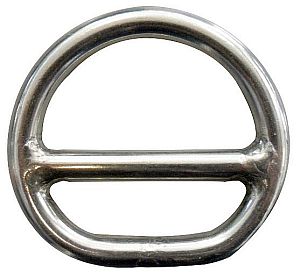

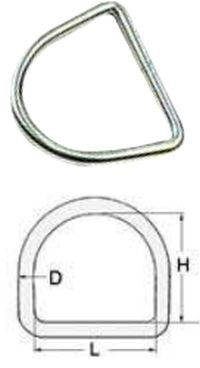

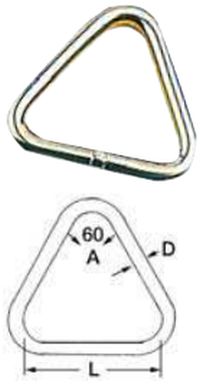

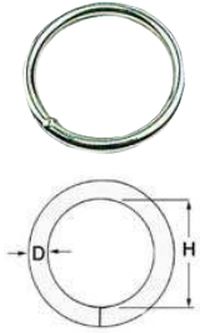

Ring
Polierter, rostfreier Edelstahl, geschweißt
|
D: 4mm / H: 20mm |
|
D: 5mm / H: 30mm |
|
D: 5mm / H: 35mm |
|
D: 6mm / H: 30mm |
|
D: 6mm / H: 40mm |
|
D: 8mm / H: 40mm |
|
D: 10mm / H: 60mm |
|
|
Ring
Halbrund
Polierter, rostfreier Edelstahl, geschweißt
|
D: 5mm / L: 25mm / H: 22mm |
|
D: 6mm / L: 30mm / H: 27mm |
|
D: 6mm / L: 50mm / H: 47mm |
|
|
Ring Dreieck
|
D: 5mm / L: 45mm |
|
D: 6mm / L: 50mm |
|
D: 8mm / L: 50mm |
|
 |
Ring
Halbdreieck
|
D: 8mm / L: 50mm
H: 8mm / L1: 45mm |
|
|
Ring
Halbrund
|
D: 5mm / A: 45mm
B: 10mm / H1: 25mm |
|
D: 6mm / A: 50mm
B: 10mm / H1: 28mm |
|
D: 8mm / A: 50mm
B: 10mm / H1: 28mm |
|
D: 10mm / A: 60mm
B: 12mm / H1: 32mm |
|
 |

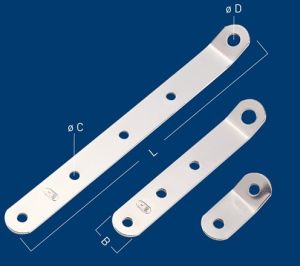

Pütting |
L205mm, B20mm, CØ 6,2mm, DØ 8,2
Edelstahldicke 1,5mm |
|
L125mm, B20mm, CØ 6,2mm, DØ 8,2
Edelstahldicke 2,0mm |
|
L51mm, B20mm, CØ 6,2mm, DØ 6,5mm
Edelstahldicke 1,5mm |
|
 |
Pütting
L50mm, B20mm, CØ 6,0mm,
Edelstahldicke 2,0mm |
|
|
 |
Pütting
L80mm, B20mm, CØ 6,0mm,
Edelstahldicke 2,0mm |
|
|
 |
Pütting
L50mm, B15mm, CØ 5,0mm, DØ 8,0, H33
|
|
|
 |
Pütting
L50mm, B30mm, CØ 5,0mm, DØ 8,0, H33 |
|
|
 |
Gegenplatte passend zu 3887000055
und 3887100055
L50mm, B15mm, CØ 5,0mm |
|
|
|
Vorsegelhalsbeschlag
Edelstahl rostfrei
L75mm, B40mm, C31mm, Ø5mm |
|
|
 |
Vorsegelhalsbeschlag
Edelstahl rostfrei
L85mm, B45mm, C30mm, Ø5mm |
|
|
|
Vorsegelhalsbeschlag
Schwere Ausführung Edelstahl rostfrei
L100mm, B53mm, C40mm, Ø7mm |
|
|
 |
Baumlasche
Edelstahl
rostfrei
|
L50mm, B52mm, C12mm |
|
L62mm, B57mm, C12mm |
|
L75mm, B60mm, C15mm |
|
 |
Fallendurchlass
L: ca. 45mm
B: ca. 25mm
Durchlass-Ø: max. 11,5mm |
|
|
 |
Klappbare Augplatte Square pad eyes mit geschmiedetem HR Ring
Hochglanzpolierte Pad-eyes, "full forge" Ring, gewährleistet optimale mechanische Widerstandskraft. Mit Gummidämpfer. in recycelbarer Sichtverpackung, bruchlastzertifiziert. Bohrungen im gleichen Abstand, wie Wichard gleicher Größe. |
Square small
A: 57/ B: 27/ C: 45/ D: 23mm
Ø Auge: 6mm
|
|
Square medium
A: 75/ B: 35/ C: 60/ D: 30mm
Ø Auge: 8mm |
|
Bild |
Beschreibung |
Best.-Nr. |
Preis
in Euro |
 |

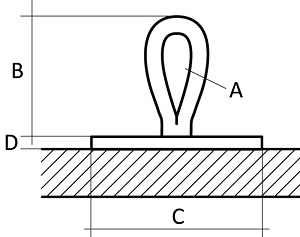

ROPEYE XXS - Textil-Ösenschraube zum Aufkleben
Aus Carbon- oder Glasfaser für Padeye, Ösenschrauben und ähnliches. Kann auf einer zuvor vorbereiteten Oberfläche mit Spezialkleber aufgeklebt werden. Für elastische Verbindungen: SIKAFLEX 291i 65.289.XX. Ideal für interne, nicht fest verbaute Befestigungspunkte.
Leine (A): 3mm
Breite (D): 3mm
|
Modell: ROXXS-C
Material: Carbonfaser
Ring (B): 20mm
Basis-Ø: 30mm
Bruchlast: 75kg |
|
Modell: ROXXS-GF
Material: Glasfaser
Ring (B): 20mm
Basis-Ø: 30mm
Bruchlast: 75kg |
|
Modell: ROXS-C
Material: Carbonfaser
Ring (B): 30mm
Basis-Ø: 40mm
Bruchlast: 150kg |
|
Modell: ROXS-GF
Material: Glasfaser
Ring (B): 30mm
Basis-Ø: 40mm
Bruchlast: 150kg |
|
 |

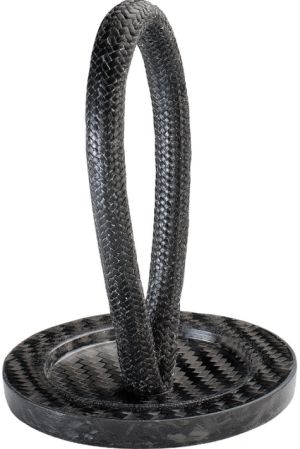

ROPEYE Loop - Padeye zur Schottbefestigung
Kohlefaser-Textil-Padeye für durchgehende Montage an Innen- und Außenstrukturen. Wir empfehlen die Installation zusammen mit Ropeye TDP. Kann auch auf einer zuvor vorbereiteten Oberfläche mit Spezialkleber aufgeklebt werden. Ropeye SLR ergänzt und vervollständigt den Einsatzbereich von Ropeye Loop. (TDP und SLR sind nicht enthalten).
Material: Carbonfaser |
Modell: ROL40-4
Leine (A): 4mm
Ring (B): 40mm
Basis-Ø: 50mm
Bruchlast: 800kg |
|
Modell: ROL60-4
Leine (A): 4mm
Ring (B): 60mm
Basis-Ø: 50mm
Bruchlast: 800kg |
|
Modell: ROL80-4
Leine (A): 4mm
Ring (B): 80mm
Basis-Ø: 50mm
Bruchlast: 800kg |
|
Modell: ROL40-5
Leine (A): 5mm
Ring (B): 40mm
Basis-Ø: 50mm
Bruchlast: 1450kg |
|
Modell: ROL60-5
Leine (A): 5mm
Ring (B): 60mm
Basis-Ø: 50mm
Bruchlast: 1450kg |
|
Modell: ROL80-5
Leine (A): 5mm
Ring (B): 80mm
Basis-Ø: 50mm
Bruchlast: 1450kg |
|
Modell: ROL80-6
Leine (A): 6mm
Ring (B): 40mm
Basis-Ø: 60mm
Bruchlast: 1950kg |
|
Modell: ROL80-6
Leine (A): 6mm
Ring (B): 60mm
Basis-Ø: 60mm
Bruchlast: 1950kg |
|
Modell: ROL80-6
Leine (A): 6mm
Ring (B): 80mm
Basis-Ø: 60mm
Bruchlast: 1950kg |
|
 |

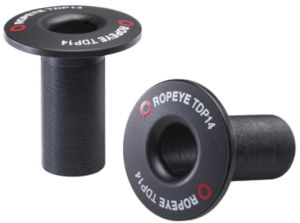

ROPEYE TDP - Kabeldurchführungen zum Aufkleben
Der Ropeye Borddurchlass dient dem Schutz der Schottwand bei der Erstellung von Borddurchlässen und ermöglicht den reibungslosen Lauf von Seilen, Schoten und Fallen.
Material: eloxiertes Aluminium
Länge (D): 30mm |
Modell: ROTDP12
Kopf-Ø (A): 28mm
Innen-Ø (B): 8mm
Außen-Ø (C): 12mm |
|
Modell: ROTDP14
Kopf-Ø (A): 30mm
Innen-Ø (B): 10mm
Außen-Ø (C): 14mm |
|
Modell: ROTDP16
Kopf-Ø (A): 32mm
Innen-Ø (B): 12mm
Außen-Ø (C): 16mm |
|
Modell: ROTDP17
Kopf-Ø (A): 34mm
Innen-Ø (B): 14mm
Außen-Ø (C): 18mm |
|
 |

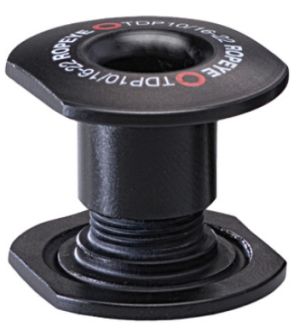

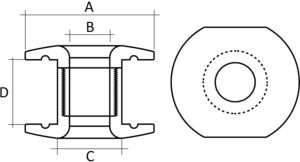

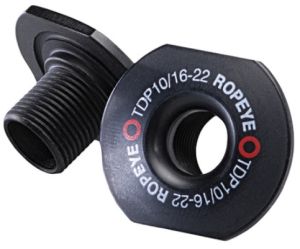

ROPEYE Double TDP - Kabeldurchführungen
Double TDP passt sich an die Stärke der Schottwand an, verstärkt Deck/Wand/Innenschott und schützt vor Abrieb. Empfohlen für Ropeye Pro Loop.
Material: eloxiertes Aluminium |
Modell: ROTDP10/10-12
Kopf-Ø (A): 32mm
Innen-Ø (B): 9,5mm
Außen-Ø (C): 16mm
Länge (D): 10-12mm |
|
Modell: ROTDP10/12-16
Kopf-Ø (A): 32mm
Innen-Ø (B): 9,5mm
Außen-Ø (C): 16mm
Länge (D): 12-16mm |
|
Modell: ROTDP10/16-22
Kopf-Ø (A): 32mm
Innen-Ø (B): 9,5mm
Außen-Ø (C): 16mm
Länge (D): 16-22mm |
|
Modell: ROTDP10/22-30
Kopf-Ø (A): 32mm
Innen-Ø (B): 9,5mm
Außen-Ø (C): 16mm
Länge (D): 22-30mm |
|
Modell: ROTDP10/30-50
Kopf-Ø (A): 32mm
Innen-Ø (B): 9,5mm
Außen-Ø (C): 16mm
Länge (D): 30-50mm |
|
Modell: ROTDP14/10-12
Kopf-Ø (A): 40mm
Innen-Ø (B): 12mm
Außen-Ø (C): 20mm
Länge (D): 10-12mm |
|
Modell: ROTDP14/12-16
Kopf-Ø (A): 40mm
Innen-Ø (B): 12mm
Außen-Ø (C): 20mm
Länge (D): 12-16mm |
|
Modell: ROTDP14/16-22
Kopf-Ø (A): 40mm
Innen-Ø (B): 12mm
Außen-Ø (C): 20mm
Länge (D): 16-22mm |
|
Modell: ROTDP14/22-30
Kopf-Ø (A): 40mm
Innen-Ø (B): 12mm
Außen-Ø (C): 20mm
Länge (D): 22-30mm |
|
Modell: ROTDP14/30-50
Kopf-Ø (A): 40mm
Innen-Ø (B): 12mm
Außen-Ø (C): 20mm
Länge (D): 30-50mm |
|
Modell: ROTDP18/10-12
Kopf-Ø (A): 48mm
Innen-Ø (B): 14mm
Außen-Ø (C): 24mm
Länge (D): 10-12mm |
|
Modell: ROTDP18/12-16
Kopf-Ø (A): 48mm
Innen-Ø (B): 14mm
Außen-Ø (C): 24mm
Länge (D): 12-16mm |
|
Modell: ROTDP18/16-22
Kopf-Ø (A): 48mm
Innen-Ø (B): 14mm
Außen-Ø (C): 24mm
Länge (D): 16-22mm |
|
Modell: ROTDP18/22-30
Kopf-Ø (A): 48mm
Innen-Ø (B): 14mm
Außen-Ø (C): 24mm
Länge (D): 22-30mm |
|
Modell: ROTDP18/30-50
Kopf-Ø (A): 48mm
Innen-Ø (B): 14mm
Außen-Ø (C): 24mm
Länge (D): 30-50mm |
|
 |

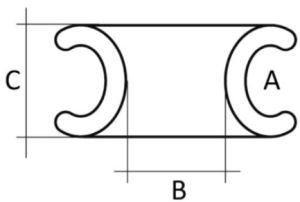

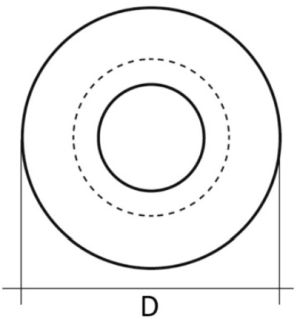

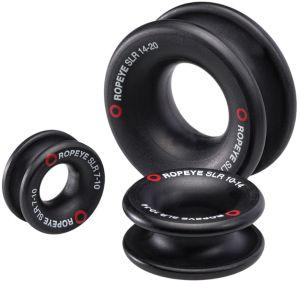

ROPEYE SLR - Antifriktionsringe
Ropeye Self-Locking Rings sind Ringe mit geringer Reibung mit vielfältigen Einsatzmöglichkeiten in Innen- und Außenbereichen. Aus Eloxal, eignen sie sich besonders dafür, dass Leinen, Schoten und Fallen reibungslos im Ringkanal gleiten. |
Modell: ROSLR7-10
Außen (A): 7mm
Innen (B): 10mm
Breite (C): 11mm
Ring (D): 24mm
Bruchlast: 800kg |
|
Modell: ROSLR10-14
Außen (A): 10mm
Innen (B): 14mm
Breite (C): 15mm
Ring (D): 34mm
Bruchlast: 1600kg |
|
Modell: ROSLR14-20
Außen (A): 14mm
Innen (B): 20mm
Breite (C): 20mm
Ring (D): 46mm
Bruchlast: 3200kg |
|
Modell: ROSLR20-28
Außen (A): 20mm
Innen (B): 28mm
Breite (C): 31mm
Ring (D): 70mm
Bruchlast: 6400kg |
|
Modell: ROSLR28-38
Außen (A): 28mm
Innen (B): 38mm
Breite (C): 44mm
Ring (D): 99mm
Bruchlast: 10000kg |
|
 |
ROPEYE Pro Loop - Padeye zur Schottbefestigung
Kohlefaser-Textil-Padeye gebogenem Sockel, für durchgehende Montage an Innen- und Außenstrukturen. Um die maximale Leistung und den größtmöglichen Einsatzbereich zu gewährleisten, empfehlen die Installation zusammen mit Ropeye DTDP. Ropeye SLR ergänzt und vervollständigt den Einsatzbereich von Ropeye Loop.
Material: Carbon
(Double TDP und SLR sind nicht enthalten!) |
Modell: ROPRO50/40-4
Leine (A): 4mm
Ring (B): 40mm
Basis-Ø (C): 50mm
Bruchlast: 1100kg |
|
Modell: ROPRO50/60-4
Leine (A): 4mm
Ring (B): 60mm
Basis-Ø (C): 50mm
Bruchlast: 1100kg |
|
Modell: ROPRO60/80-6
Leine (A): 6mm
Ring (B): 80mm
Basis-Ø (C): 60mm
Bruchlast: 2200kg |
|
Modell: ROPRO70/120-8
Leine (A): 8mm
Ring (B): 120mm
Basis-Ø (C): 70mm
Bruchlast: 3500kg |
|
 |

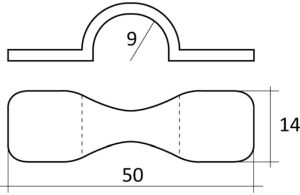

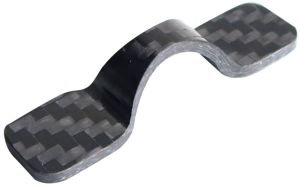

ROPEYE Eyestrap - Brücke
Ropeye Eyestrap bietet einen ausgezeichneten internen Befestigungspunkt, der einfach zu montieren und besonders klein bemessen ist.
Modell: ROSOE
Material: Carbon
Radius: 9mm
Länge: 50mm
Breite: 14mm
Bruchlast: 35kg |
|
|

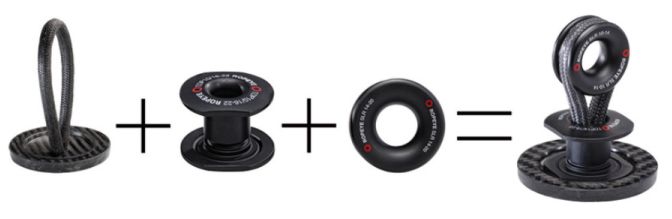

Pro Loop (E39815xx) + Double TDP (E39818xx) + SLR Ring (E39819xx).
