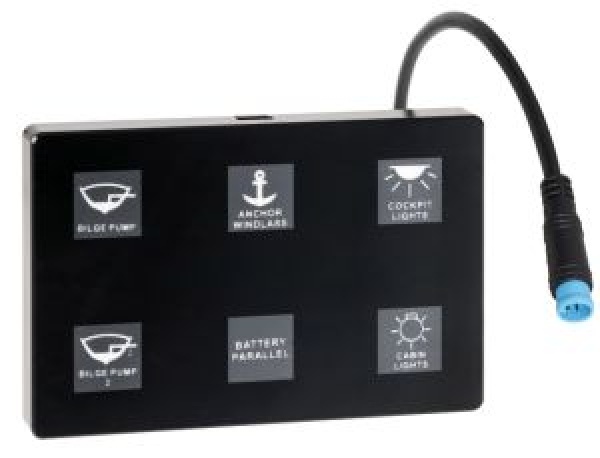

Modulares Touchpanel aus Glas mit hinterleuchteten Symbolen. Mit 48 Aufklebern für die verschiedenen Funktionen, die unter dem Glas angebracht werden können. So bleibt die Oberfläche glatt und wirkt wie eine bedruckte Tafel.
Jeder Schalter kann in drei verschiedenen Modi programmiert werden:
ON-OFF - standard: Durch Drücken wird die Funktion ein- und durch erneutes Drücken wieder ausgeschaltet.
Z.B.: COCKPIT-BELEUCHTUNG
-----------------------------------------------
- (ON)-OFF Totmannschalter: die Funktion ist nur eingeschaltet, solange der Schalter gedrückt wird
Bsp. 1: Schalter für HORN
Bsp. 2: Schalter für ANKEREINHOLER
-----------------------------------------------
- ABWECHSELND ON-OFF: Zwei Tasten können so programmiert werden, dass eine Funktion ein- und gleichzeitig eine andere ausgeschaltet wird und umgekehrt.
Z.B.: BILGENPUMPE MAN/AUTO
-----------------------------------------------
Die Tasten sind im Standardmodus gelb hinterleuchtet, bei eingeschalteter Funktion sind sie blau hinterleuchtet und, wenn der angeschlossene Verbraucher kurzgeschlossen ist, rot hinterleuchtet.
Die Bedienfelder sind modular aufgebaut: Wenn sie vertikal und/oder horizontal kombiniert werden, entsteht ein einziges integriertes Armaturenbrett mit 4, 5, 8 (4+4), 12 (6+6) Schaltern usw.
Die Verbindung zwischen Steuereinheit und Bedienfeld ist mit einem Schnellanschluss vorverdrahtet. Das Kabel ist 1,5 m lang und Sie können ein weiteres 1,5 m langes Verlängerungskabel hinzufügen.
Gegen Überlastungen und Verpolung geschützt (MOSFET-Modul). Die Steuereinheit ist mti 4 oder 6 Thermo-Schutzschaltern ausgestattet, die bei Kurzschluss schalten (die Funktionstaste leuchtet rot).
Sobald der Kurzschluss beseitigt ist, wird die Sicherung automatisch zurückgesetzt und die Taste leuchtet wieder gelb.
Bedienfeld mit CE-Zertifizierung, Schutzart IP67.
12/24 V
Ø für Einbau: 16 mm
Maße Steuereinheit: 100,5 x 152 mm
