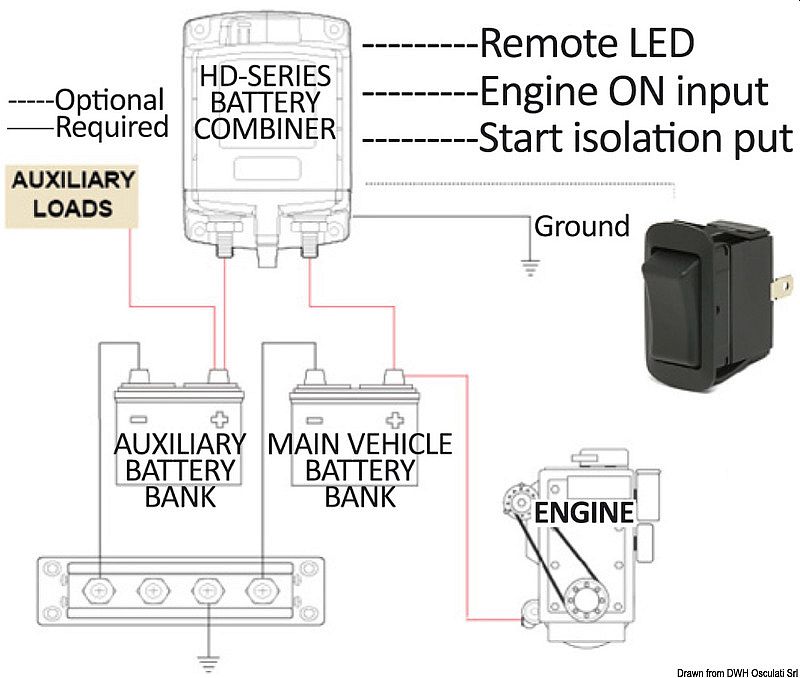

Verbindet die Batteriebänke (Start + Dienste), während die Lichtmaschine / das Ladegerät läuft, und trennt die Bänke, wenn das Ladesystem stoppt.
Unterstützt hohe Stromlasten (z.B. leistungsstarke Wechselrichter).
Möglichkeit, Batteriebänke im Notfall mit einem einfachen Schalter zu verbinden.
Das bistabile System gewährleistet einen extrem geringen ON/OFF Stromverbrauch.
Entspricht ISO 8846/SAEJ1171.
Deutsch Stecker 6-polig DTM männlich.
-
Spannung: 12 V
-
Max. Leistung A (10 Sek.): 1500 A
-
Max. Leistung A (Dauerbetrieb): 300 A
-
Steuerstrom: 40 mA / 6 A
-
Kontaktstellung des Relais – kombiniert (30 Sek) mit Spannung: 13,5 V
-
Kontaktstellung des Relais – schließt (90 Sek) mit Spannung: 13,1 V
-
Kontaktstellung des Relais – öffnet (10 Sek) mit Spannung: 12,3 V
-
Kontaktstellung des Relais – öffnet (30 Sek) mit Spannung: 12,7 V
-
Kontaktstellung des Relais – öffnet den Stromkreis: 16,5 V
