DIE WIRKUNG
Der drehbare Einlaß-Stutzen wird, mittels eines VETUS Auspuffschlauches, mit dem Abgassammelrohr des Motors verbunden.
Die mit dem Kühlwasser gemischten Auspuffgase werden aus der unteren Kammer über das Steigerohr in die obere Kammer "gedruckt" und finden im Anschluß den Weg nach außen, über den (ebenfalls drehbaren) Auslaß-Stutzen an der Oberseite.
Dieser Auslaß-Stutzen wird schließlich mit der Spiegeldurchführung verbunden, wiederum mit Hilfe von VETUS Auspuffschlauch. Für die optimale Geräuschdämmung empfehlen wir, den Einbau unseres VETUS Auspuffschlauches, (dem NLP Wassersammler), sowie einen VETUS Schalldämpfer und Schwanenhals.

Kunststoff Wassersammler Typ NLP40 (1 5/8")

Kunststoff Wassersammler Typ NLP45 (1 3/4")

Kunststoff Wassersammler Typ NLP50 (2")

Kunststoff Wassersammler Typ NLP50S "Super"

Kunststoff Wassersammler Typ NLP60 (2 3/8")

Kunststoff Wassersammler Typ NLP75 (3")

Kunststoff Wassersammler Typ NLP90 (3 ½")

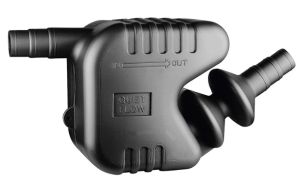

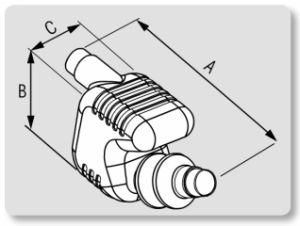

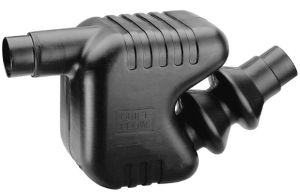

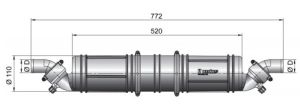

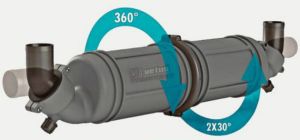

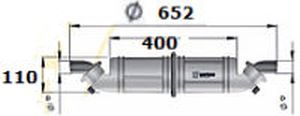

WASSERSAMMLER / SCHALLDÄMPFER, TYP NLPH

Diese Auspuffkombination muss horizontal installiert werden. Dank des cleveren Aufbaus, bestehend aus zwei drehbaren Gehäuseteilen, und ebenfalls drehbaren Schlauchanschlüssen, garantiert dieses Produkt eine leichte und dadurch zeitsparende Installation, sowie einer universellen Verwendbarkeit. Darüberhinaus sorgt das doppelte Gehäuse für eine spektakuläre Geräuschdämmung im Auspuff. Erhältlich für Schlauchdurchmesser von 40, 45 oder 51 mm.

Inhalt 3 Liter

Wassersammler / Schalldämpfer, Typ NLPH, horizontal, 40 mm

Wassersammler / Schalldämpfer, Typ NLPH, horizontal, 45 mm

Wassersammler / Schalldämpfer, Typ NLPH, horizontal, 50 mm

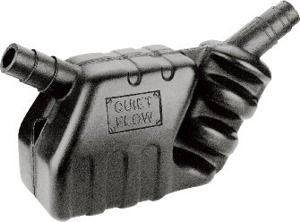

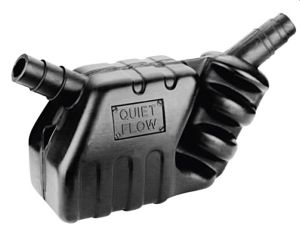

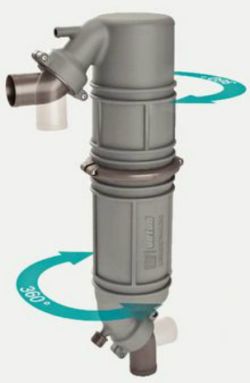

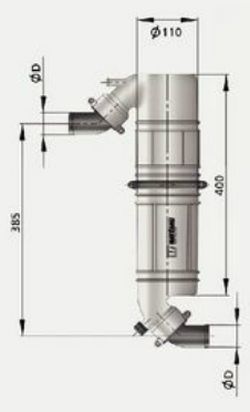

SCHALLDÄMPFER / SCHWANENHALS, TYP NLPG

Mit dieser idealen Kombination von Funktionen ersparen Sie sich nicht nur viel Zeit bei der Installation. Sie werden auch eine deutliche Verbesserung der Lärmdämmung und eine Reduzierung des Gegendrucks im Auspuffsystem erzielen! Auch bei dieser Version sind die Teile des Gehäuses und die Schlauchanschlüsse völlig drehbar. Eine bequeme Installation ist dadurch garantiert! Erhältlich mit Anschlüssen für ø 40, 45 oder 51 mm Schlauch.

Schwanenhals / Schalldämpfer, Typ NLPG, 40 mm

Schwanenhals / Schalldämpfer, Typ NLPG, 45 mm

Schwanenhals / Schalldämpfer, Typ NLPG, 50 mm

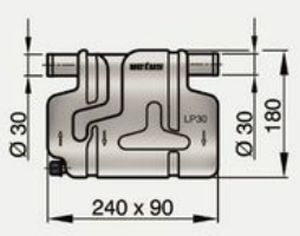

Für Auspuffschlauch von 30 mm (1 3/16"), Innendurchmesser. Mit Ablaufvorrichtung für den Winter. Inhalt: 2,3 Liter.

Für Auspuffschlauch von 40 mm (1 9/16"), 45 mm (1 3/4") oder 51 mm (2") Innendurchmesser. Mit Ablaufvorrichtung für den Winter. Der Eintritts-Anschluss dieser drei Typen ist um 360° drehbar , was die Montage des Auspuffschlauches sehr vereinfacht. Es gibt für längere Leitungen auch einen noch größeren Wassersammler mit einem Durchmesser von 50mm. Inhalt: 4,3 Liter

Innendurchmesser: 40 mm

Innendurchmesser: 40 mm

Innendurchmesser: 40 mm

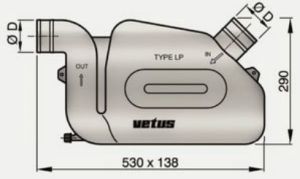

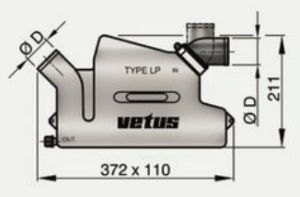

Für Auspuffschlauch von 51 mm*)(2"), 60 mm ( 2 3/8"), 76 mm (3") oder 90 mm (3 1/2") Innendurchmesser*). Der kleinere LP50R (Abbildung links) kann bei kurzen und der große (LP50S) bei langen (ab 4 Meter Schlauchlänge) Auspuffleitungen verwendet werden. Mit Ablaufvorrichtung für den Winter.

super

ohne drehbaren Einlassanschluss

ohne drehbaren Einlassanschluss

ohne drehbaren Einlassanschluss

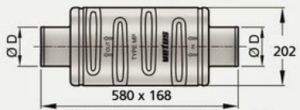

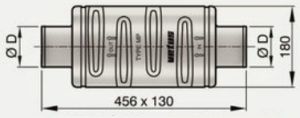

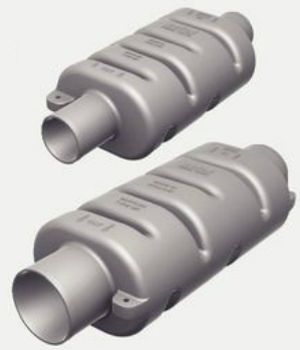

MP 40 (Ø 40 mm)
MP 45 (Ø 45 mm)
MP 50 (Ø 51 mm)
MP 60 (Ø 60 mm)

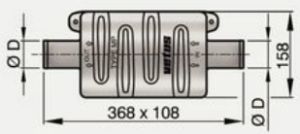

Kunststoff-Schalldämpfer MP40

Kunststoff-Schalldämpfer MP45

Kunststoff-Schalldämpfer MP50

Kunststoff-Schalldämpfer MP60

MP 75 (Ø 75 mm)
MP 90 (Ø 90 mm)

Kunststoff-Schalldämpfer MP75

Kunststoff-Schalldämpfer MP90

MP 100 (Ø 102 mm)

Kunststoff-Schalldämpfer MP100

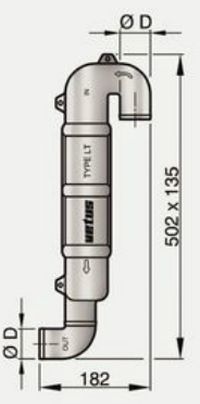

WLOCKLT: Für Auspuffschlauch von 40 mm (1 9/16"), 45 mm (1 3/4"), 51 mm (2") oder 60 mm (2 3/8") Innendurchmesser.

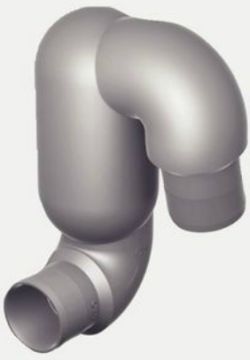

Kunststoff-Schwanenhals LT40

Kunststoff-Schwanenhals LT45

Kunststoff-Schwanenhals LT50

Kunststoff-Schwanenhals LT60

LT75

LT90-90

LT110

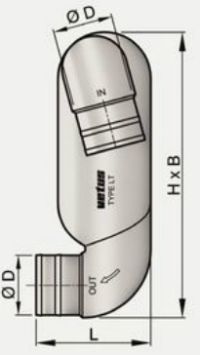

LT:  Für Auspuffschlauch von 65 mm (2 1/2"), 75 mm (3"), 90 mm (3 1/2") oder 110 mm (4 11/32") Innendurchmesser.

Kunststoff-Schwanenhals Typ LT 65, mit Eingang Ø 65 mm und Ausgang Ø 65 mm

Kunststoff-Schwanenhals Typ LT 65 mit Eingang Ø 65 mm und Ausgang Ø 75 mm

Kunststoff-Schwanenhals Typ LT75, mit Eingang Ø 75 mm und Ausgang Ø 75 mm

Kunststoff-Schwanenhals Typ LT 90, mit Eingang Ø 90 mm und Ausgang Ø 90 mm

Kunststoff-Schwanenhals Typ LT 90 mit Eingang Ø 90 mm und Ausgang Ø 110 mm

Kunststoff-Schwanenhals Typ LT110, mit Eingang Ø 110 mm und Ausgang Ø 110 mm

Kunststoff-Schwanenhals Typ LT 102, mit Eingang Ø 102 mm und Ausgang Ø 102 mm

Kunststoff-Schwanenhals Typ LT 127, mit Eingang Ø 127 mm und Ausgang Ø 127 mm

Kunststoff-Schwanenhals Typ LT 152, mit Eingang Ø 152 mm und Ausgang Ø 152 mm

Inhalt: 17 Liter
Anschlüsse: ø 60, 75 oder 90 mm. Mit Rückschlagklappe und zwei 360º drehbaren Anschlüssen.

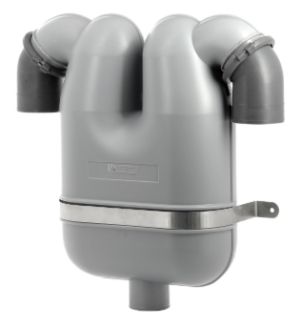

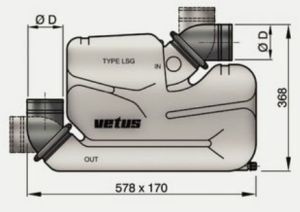

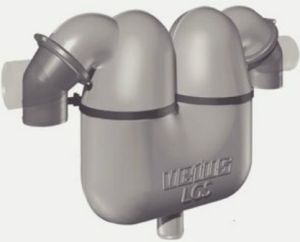

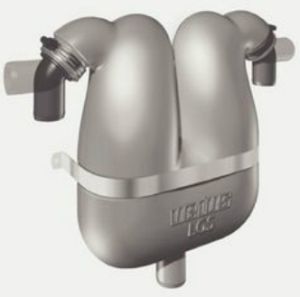

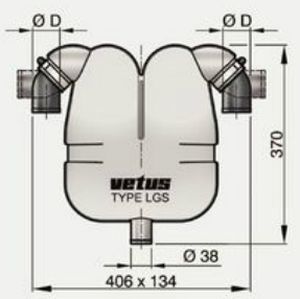

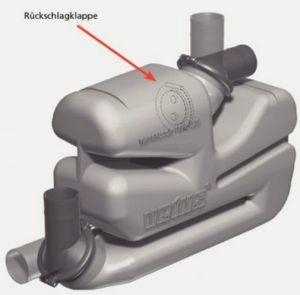

WASSERSAMMLER LSG 60 / LSG 75 / LSG 90

Anschlüsse Ø 60, 76 oder 90 mm. Mit Rückschlagklappe und zwei 360º drehbaren Anschlüssen. Zwei Gurtbänder zur Befestigung werden serienmäßig mitgeliefert.

Kunststoff-Wassersammler LSG60, Ø 60 mm, mit drehbaren Einlass- und Auslass-Anschlüssen

Kunststoff-Wassersammler LSG75, Ø 75 mm, mit drehbaren Einlass- und Auslass-Anschlüssen

Kunststoff-Wassersammler LSG90, Ø 90 mm, mit drehbaren Einlass- und Auslass-Anschlüssen

Inhalt : ca. 7 ½ Liter
 Anschlüsse : ø 40, 45 oder 50 mm. Mit zwei 360 º drehbaren Anschlüssen

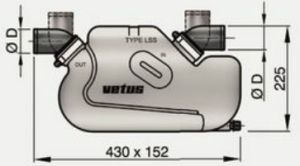

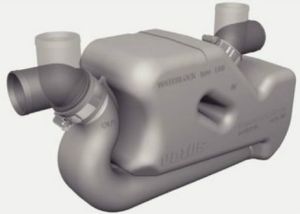

WASSERSAMMLER LSS 40 / LSS 45 / LSS 50

Anschlüsse Ø 40, 45 oder 51 mm. Mit zwei 360º drehbaren Anschlüssen. Ein Gurtband zur Befestigung wird serienmäßig mitgeliefert.

Kunststoff-Wassersammler LSG40, Ø 40 mm, mit drehbaren Einlass- und Auslass-Anschlüssen

Kunststoff-Wassersammler LSG45, Ø 45 mm, mit drehbaren Einlass- und Auslass-Anschlüssen

Kunststoff-Wassersammler LSG50, Ø 50 mm, mit drehbaren Einlass- und Auslass-Anschlüssen

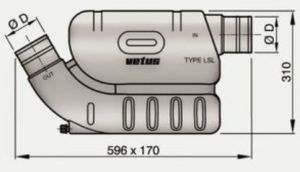

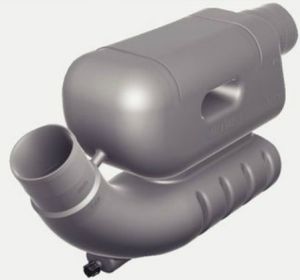

WASSERSAMMLER LSL 60 / LSL75 / LSL 90

Geeignet für Auspuffschlauch mit ø 60, 75 oder 90 mm Innendurchmesser, mit zwei festen, nicht drehbaren Schlauchanschlüssen und Entwässerungsschraube für die Winterlagerung. Besonders geeignet für Segelboote mit einer langen Auspuffleitung. Zwei Gurtbänder zur Befestigung werden serienmäßig mitgeliefert.

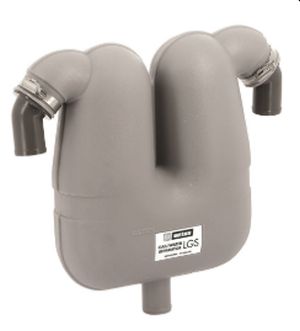

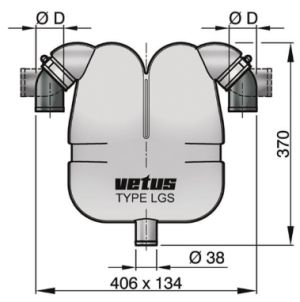

Auspuffgas-Separator 38 mit Schlauchanschluss 40 mm

Auspuffgas-Separator 38 mit Schlauchanschluss 45 mm

Auspuffgas-Separator 38 mit Schlauchanschluss 50 mm

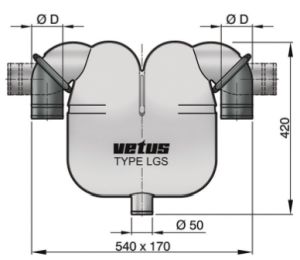

Auspuffgas-Separator 50 mit 360° drehbarem Schlauchanschluss 60 mm.

Auspuffgas-Separator 50 mit 360° drehbarem Schlauchanschluss 75 mm.

Für Auspuffsysteme mit Kühlwassereinspritzung entworfen. Gibt eine optische und akustische Warnung, wenn die Temperatur im Auspuffschlauch oder im Dämpfer Modell MV zu stark ansteigt. Die Temperatursensoren, für Montage im Schlauch oder im Wassersammler / Schalldämpfer, wie auch das Alarminstrument sind einzeln zu bestellen. Im Falle zweier Motoren könnte wahlweise 1 Alarminstrument auf 2 Sensoren angeschlossen werden.
Bei Problemen mit der Motorkühlung steigt die Temperatur der Auspuffgase viel schneller an, als die der Kühlflüssigkeit im Motor. Daher empfehlen wir immer die Montage eines Auspuff-Temperatur-Alarms. Alle VETUS Wassersammler des Typs MG haben dazu eine Anschlußmöglichkeit.

Auspufftemperatur-Alarmanzeiger 12 Volt, schwarz

Auspufftemperatur-Alarmanzeiger 24 Volt, schwarz

Auspufftemperatur-Alarmanzeiger 12 Volt, beige

Auspufftemperatur-Alarmanzeiger 24 Volt, beige

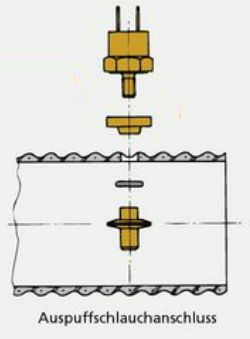

Sensor zu Auspuffalarm für Schlauch

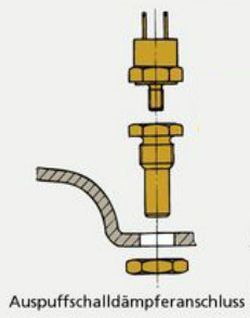

Sensor zu Auspuffalarm für MF/MV/LSG/LSS/MGS/MGL/MGP

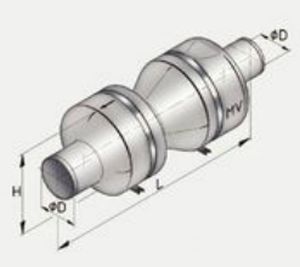

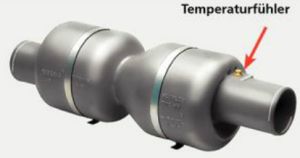

Jeder MV Schalldämpfer ist mit einem Anschluss für einen Temperatursensor versehen, der bei einer erhöhten Auspuffgas/Wassertemperatur im Auspuff sofort einen hörbaren Alarm gibt. Dieses ist der beste Schutz für einen Schiffsmotor, da der Temperatursensor direkt warnt, wenn das Außenkühlwasser gesperrt wird und damit nicht wartet, bis die Kühlflüssigkeit im Motor eine zu hohe Temperatur erreicht hat. Vetus Motoren brauchen eine solche Vorkehrung nicht da sie serienmäßig mit einem Temperaturalarm versehen sind.

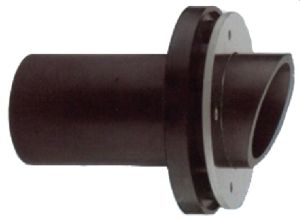

Auslassdurchführung
mit Rückschlagklappe

In folgenden Abmessungen erhältlich: Ø 90, 100 und 125 mm um 60° gebogen und Ø 127, 152, 203 und 250 mm um 90° gebogen.


Ø 127 mm (5")

Ø 152 mm (6")

Ø 203 mm (8")

Ø 254 mm (10")

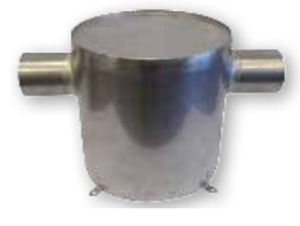

NIRO Wassersammler

Horizontale Wassersammler, NIRO 304

ø 160 mm, Höhe 170 mm, Breite 230 mm (+2 x 50)
ø Schlauch 40 mm

Vertikale Wassersammler, NIRO 304

ø 160 mm, Höhe 200 mm (+50), Breite 230 mm
ø Schlauch 40 mm

L486200

L486210

L486210

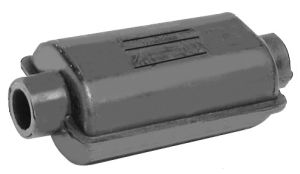

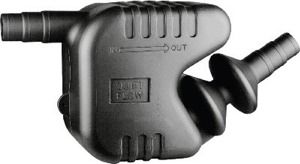

Kunststoff-Wassersammler kombiniert mit Schalldämpfer. Wandstärke 8mm, ausgestattet mit Ablass-Schraube für den Winter.

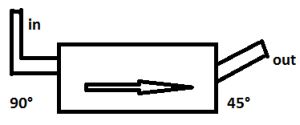

180°

150°

Anschluss: 45 mm
Inhalt: 4 Liter
Maße: 200 (L) x 160mm

Anschluss: 51 mm
Inhalt: 4 Liter
Maße: 200 (L) x 160mm

Anschluss: 51 mm
Inhalt: 6 Liter
Maße: 300 (L) x 160mm

Anschluss: 76 mm
Inhalt: 8 Liter
Maße: 400 (L) x 160mm

Anschluss: 90 mm
Inhalt: 15 Liter
Maße: 450 (L) x 210mm

Anschluss: 63mm
Inhalt: 6 Liter
Maße: 300 (L) x 160mm

Anschluss: 100 mm
Inhalt 17 Liter
Maße: 500 (L) x 215mm

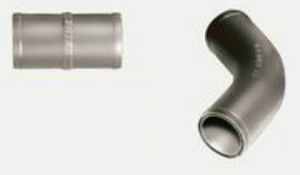

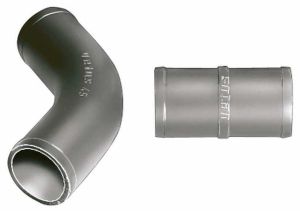

Für Auspuffschlauch von Ø 40 bis 150 mm (Innendurchmesser). In gerader oder gebogener (60°) Ausführung lieferbar.

gerade, Ø 40mm

gerade, Ø 45mm

gerade, Ø 50mm

gerade, Ø 60mm

gerade, Ø 65mm

gerade, Ø 75mm

gerade, Ø 90mm

gerade, Ø 100mm

gerade, Ø 110mm

gerade, Ø 125mm

gerade, Ø 150mm

gebogen, Ø 40mm

gebogen, Ø 45mm

gebogen, Ø 50mm

gebogen, Ø 60mm

gebogen, Ø 65mm

gebogen, Ø 75mm

gebogen, Ø 90mm

gebogen, Ø 100mm

gebogen, Ø 110mm

gebogen, Ø 125mm

gebogen, Ø 150mm

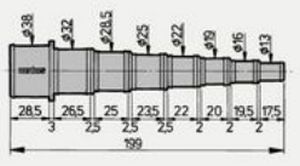

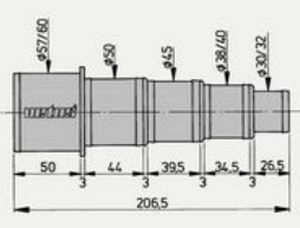

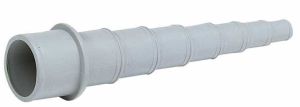

(auf den gewünschten Durchmesser abzusägen) um ein VETUS Auspuffsystem bei einem bereits vorhandenen Motor zu installieren. Achtung: Eine Auspuffleitung darf, gerechnet vom Motor aus nie kleiner im Durchmesser werden. Größer eventuell schon.

Ø 13 - 38 mm

Ø 30 - 60 mm
