Zahlreiche Anwendungen für viele Befestigungsaufgaben.
TyeTec® Continuous-Loops werden besonders Anstelle eines Diamon-Loops zusammen mit Soft-Padeyes verwendet. Sie bieten im Zusammenhang mit unseren 17-4 VHL Dogbones sehr viel höhere Arbeitslasten im Vergleich zu Diamond-Loops.
Achtung: Die Art der Aufhängung und Radius und Oberfläche des Befestigungselementes können entscheidende Auswirkung auf die Bruchlast haben.
Bitte beachten Sie, das TyeTec® Loops in Revieren mit geringer UV-Intensität (Nord-, Ostsee) nach ca. 3 Jahren, in Revieren mit hoher UV-Intensität nach ca. 2 Jahren ausgetauscht werden sollten - ebenso bei sichtbaren Schäden.
| Bild |
Beschreibung |
Artikelnr. |
Preis in Euro |
|

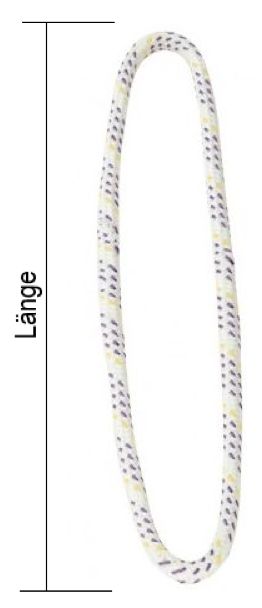

TyeTec® Continuous-Loop

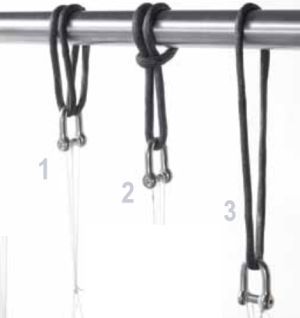

Max. Arbeitslast (abhängig von Laschung 1, 2 oder 3):
max. Arbeitslast
1: 100%
max. Arbeitslast 2: 40%
max: Arbeitslast 3: 50%
Passend für Soft-Padeyes mit der Artikel Nr. 9TTDL08..., 9TTDF08..., 9TTDM08... (einfach / 2 Stränge)
Passend für Soft-Padeyes mit der Artikel Nr. 9TTDL10..., 9TTDF10..., 9TTDM10... (doppelt / 4 Stränge) |
Umfang: 130mm
Länge: 65mm
Ø: 5mm
berechnete Bruchlast: 2800daN |
|
Umfang: 200mm
Länge: 100mm
Ø: 5mm
berechnete Bruchlast: 2800daN |
|
Umfang: 400mm
Länge: 200mm
Ø: 5mm
berechnete Bruchlast: 2800daN |
|
Umfang: 720mm
Länge: 360mm
Ø: 5mm
berechnete Bruchlast: 2800daN |
|
Umfang:180mm
Länge: 90mm
Ø: 6mm
berechnete Bruchlast: 4200daN |
|
Umfang:220mm
Länge: 110mm
Ø: 6mm
berechnete Bruchlast: 4200daN |
|
Umfang: 500mm
Länge: 250mm
Ø: 7mm
berechnete Bruchlast: 6000daN |
|
Umfang: 800mm
Länge: 400mm
Ø: 7mm
berechnete Bruchlast: 6000daN |
|
Umfang: 200mm
Länge: 100mm
Ø: 8mm
berechnete Bruchlast: 7000daN |
|
Umfang: 260mm
Länge: 130mm
Ø: 8mm
berechnete Bruchlast: 7000daN |
|
Umfang: 200mm
Länge: 100mm
Ø: 9mm
berechnete Bruchlast: 8400daN |
|
Umfang: 260mm
Länge: 130mm
Ø: 9mm
berechnete Bruchlast: 8400daN |
|
Umfang: 400mm
Länge: 200mm
Ø: 9mm
berechnete Bruchlast: 8400daN |
|
Umfang: 560mm
Länge: 280mm
Ø: 9mm
berechnete Bruchlast: 8400daN |
|
Umfang: 960mm
Länge: 480mm
Ø: 9mm
berechnete Bruchlast: 8400daN |
|
Umfang: 240mm
Länge: 120mm
Ø: 10mm
berechnete Bruchlast: 10000daN |
|
Umfang: 320mm
Länge: 160mm
Ø: 10mm
berechnete Bruchlast: 10000daN |
|
Umfang: 230mm
Länge: 115mm
Ø: 10mm
berechnete Bruchlast: 10000daN |
|
Umfang: 760mm
Länge: 380mm
Ø: 10mm
berechnete Bruchlast: 10000daN |
|
Umfang: 960mm
Länge: 480mm
Ø: 10mm
berechnete Bruchlast: 10000daN |
|
Umfang: 300mm
Länge: 150mm
Ø: 11mm
berechnete Bruchlast: 17000daN |
|
Umfang: 420mm
Länge: 210mm
Ø: 11mm
berechnete Bruchlast: 17000daN |
|
Umfang: 800mm
Länge: 400mm
Ø: 11mm
berechnete Bruchlast: 17000daN |
|
Umfang: 300mm
Länge: 150mm
Ø: 12mm
berechnete Bruchlast: 19000daN |
|
Umfang: 420mm
Länge: 210mm
Ø: 12mm
berechnete Bruchlast: 19000daN |
|
Umfang: 560mm
Länge: 280mm
Ø: 12mm
berechnete Bruchlast: 19000daN |
|
Umfang: 900mm
Länge: 450mm
Ø: 12mm
berechnete Bruchlast: 19000daN |
|
| Bild |
Beschreibung |
Artikelnr. |
Preis in Euro |
|

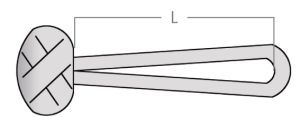

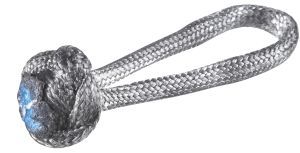

TyeTec® Diamond-Loop
|
L: 50mm
max. Arbeitslast: 1200daN |
|
L: 70mm
max. Arbeitslast: 1200daN |
|
L: 90mm
max. Arbeitslast: 1200daN |
|
L: 60mm
max. Arbeitslast: 1500daN |
|
L: 85mm
max. Arbeitslast: 1500daN |
|
L: 110mm
max. Arbeitslast: 1500daN
|
|
L: 75mm
max. Arbeitslast: 2000daN |
|
L: 100mm
max. Arbeitslast: 2000daN |
|
L: 120mm
max. Arbeitslast: 2000daN |
|
L: 90mm
max. Arbeitslast: 3000daN |
|
L: 90mm
max. Arbeitslast: 3000daN |
|
L: 140mm
max. Arbeitslast: 3000daN |
|
L: 110mm
max. Arbeitslast: 6000daN |
|
L: 150mm
max. Arbeitslast: 6000daN |
|
L: 180mm
max. Arbeitslast: 6000daN |
|
|
Dichtungskappe |
Für die TyeTec® Diamond-Loops mit der Artikel Nr. 9TTDL08050, 9TTDL08070, 9TTDL08090 |
|
Für die TyeTec® Diamond-Loops mit der Artikel Nr. 9TTDL10060, 9TTDL10085, 9TTDL10110 |
|
Für die TyeTec® Diamond-Loops mit der Artikel Nr. 9TTDL12075, 9TTDL12100, 9TTDL12120 |
|
Für dieTyeTec® Diamond-Loops mit der Artikel Nr. 9TTDL16090, 9TTDL16115, 9TTDL16140 |
|
Für die TyeTec® Diamond-Loops mit der Artikel Nr. 9TTDL24110, 9TTDL24150, 9TTDL24180 |
|
|

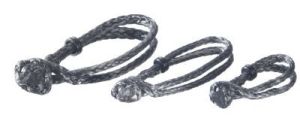

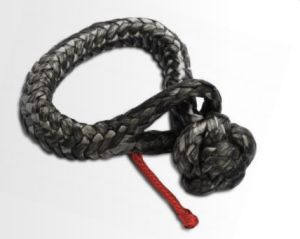

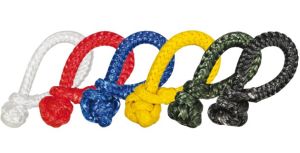

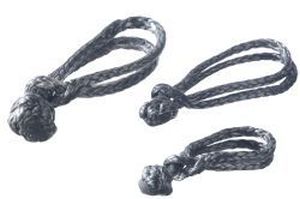

TyeTec®
Loop-Schäkel "L"
aus Dyneema® SK 75 HSS mit einer Polyurethan Beschichtung.
Universall einsetzbar und auch nach Einsatz unter Last jederzeit einfach und ohne Werkzeug wieder zu öffnen.
|
4mm, kurz
Länge: 130mm
max. Arbeitslast: 800daN |
|
4mm,lang
Länge: 180mm
max. Arbeitslast: 800daN |
|
5mm,kurz
Länge: 140mm
max. Arbeitslast: 1200daN |
|
5mm,lang
Länge: 210mm
max. Arbeitslast: 1200daN |
|
6mm,kurz
Länge: 170mm
max. Arbeitslast: 2500daN |
|
6mm,lang
Länge: 240mm
max. Arbeitslast: 2500daN |
|
8mm,kurz
Länge: 210mm
max. Arbeitslast: 3500daN |
|
8mm,lang
Länge: 260mm
max. Arbeitslast: 3500daN |
|
|

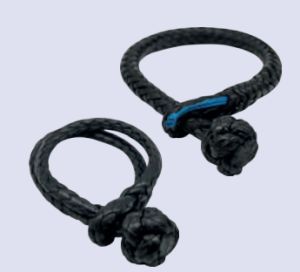

TyeTec®
Loop-Schäkel "P"
aus Dyneema® SK 75 HSS mit einer Polyurethan Beschichtung.
Universall einsetzbar und auch nach Einsatz unter Last jederzeit einfach und ohne Werkzeug wieder zu öffnen.
Mit zusätzlichem POM-Klemmring als zusätzliche Sicherheit gegen unbeabsichtigtes Öffnen. Beim Einsatz als Stagreiter sichert der POM-Ring den Schäkel im Segel.
|
4mm, kurz
Länge: 130mm
max. Arbeitslast: 800daN |
|
4mm, lang
Länge: 180mm
max. Arbeitslast: 800daN |
|
5mm, kurz
Länge: 140mm
max. Arbeitslast: 1200daN |
|
5mm, lang
Länge: 210mm
max. Arbeitslast: 1200daN |
|
6mm, kurz
Länge: 170mm
max. Arbeitslast: 2500daN |
|
6mm, lang
Länge: 240mm
max. Arbeitslast: 2500daN |
|
8mm, kurz
Länge: 210mm
max. Arbeitslast: 3500daN |
|
8mm, lang
Länge: 260mm
max. Arbeitslast: 3500daN |
|
|

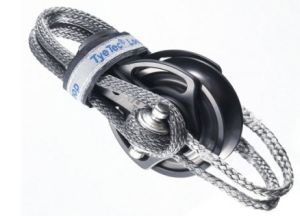

TyeTec® Dyneema® Loop als Hundsfott
DSK 75
Dyneema® Loop für alle Größen und Baureihen zur Umrüstung zu einem Block mit Hundsfot.
Bei allen Einfachblöcken das Klettband abschrauben, den TyeTec® Dyneema® Loop über den Looö des Blocks hängen, Klettband wieder anschrauben, fertig.
Bei den Doppelblöcken ebenfalls das Klettband abschrauben, die beiden Deckel und das mittlere Trennblech herausnehmen, den Loop zwischen den Seilscheiben in die Nut ziehen, Block in umgekehrter Reihenfolge wieder montoeren, fertig.
Achtung: Nur Loop/Hundsfott - Lieferung erfolgt ohne Block
|
Blau
Für TyeTec® Loopblock 37
max. Arbeitslast DSK 75: 600daN
max. Arbeitslast DSK 90: 800daN |
|
Grau
Für TyeTec® Loopblock 37
max. Arbeitslast DSK 75: 600daN
max. Arbeitslast DSK 90: 800daN |
|
ROT
Für TyeTec® Loopblock 37
max. Arbeitslast DSK 75: 600daN
max. Arbeitslast DSK 90: 800daN |
|
Blau
Für TyeTec® Loopblock 45
max. Arbeitslast DSK 75: 800daN
max. Arbeitslast DSK 90: 1300daN |
|
Grau
Für TyeTec® Loopblock 45
max. Arbeitslast DSK 75: 800daN
max. Arbeitslast DSK 90: 1300daN |
|
ROT
Für TyeTec® Loopblock 45
max. Arbeitslast DSK 75: 800daN
max. Arbeitslast DSK 90: 1300daN |
|
Blau
Für TyeTec® Loopblock 60
max. Arbeitslast DSK 75: 1800daN
max. Arbeitslast DSK 90: 2200daN |
|
Grau
Für TyeTec® Loopblock 60
max. Arbeitslast DSK 75: 1800daN
max. Arbeitslast DSK 90: 2200daN |
|
Rot
Für TyeTec® Loopblock 60
max. Arbeitslast DSK 75: 1800daN
max. Arbeitslast DSK 90: 2200daN |
|
Blau
Für TyeTec® Loopblock 80
max. Arbeitslast DSK 75: 3000daN
max. Arbeitslast DSK 90: 4000daN |
|
Grau
Für TyeTec® Loopblock 80
max. Arbeitslast DSK 75: 3000daN
max. Arbeitslast DSK 90: 4000daN |
|
Rot
Für TyeTec® Loopblock 80
max. Arbeitslast DSK 75: 3000daN
max. Arbeitslast DSK 90: 4000daN |
|
Blau
Für TyeTec® Loopblock 100
max. Arbeitslast DSK 75: 6000aN
max. Arbeitslast DSK 90: 7000daN |
|
Grau
Für TyeTec® Loopblock 100
max. Arbeitslast DSK 75: 6000aN
max. Arbeitslast DSK 90: 7000daN |
|
Rot
Für TyeTec® Loopblock 100
max. Arbeitslast DSK 75: 6000aN
max. Arbeitslast DSK 90: 7000daN |
|
Der Loup® bietet eine Vielfalt von praktischen Lösungen des textilen Anschlagens für Regatta und Fahrten Yachten. Die Einsparung an Masse kann auf einem grossen Offshore Schiff bis zu 91kg betragen. LOUPS® sind kräftig und leicht; sie sind aus vielen Dyneema® Schlingen aufgebaut und umschlossen von Spectra®, einem der widerstandsfähigsten Materialien auf dem Markt. Ein Temper Verfahren sichert die gleichmässige Belastung aller Stränge der LOUPS. Die meisten LOUP® Anwendungen lassen sich durch Öffnen des Blocks erreichen; wo das nicht möglich ist, hilft das Einlegen eines Knebels in die LOUP®.
| Bild |
Beschreibung |
Artikelnr. |
Preis in Euro |
 |

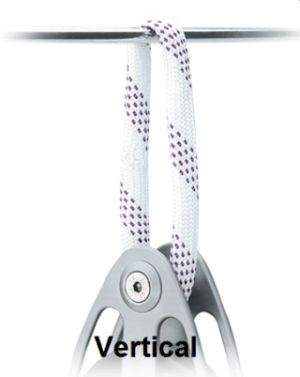

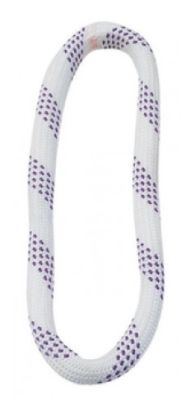

Harken Loup®
Der Loup® bietet eine Vielfalt von praktischen Lösungen des textilen Anschlagens für Regatta und Fahrten Yachten. Die Einsparung an Masse kann auf einem grossen Offshore Schiff bis zu 91kg betragen. LOUPS® sind kräftig und leicht; sie sind aus vielen Dyneema® Schlingen aufgebaut und umschlossen von Spectra®, einem der widerstandsfähigsten Materialien auf dem Markt. Ein Temper Verfahren sichert die gleichmässige Belastung aller Stränge der LOUPS. Die meisten LOUP® Anwendungen lassen sich durch Öffnen des Blocks erreichen; wo das nicht möglich ist, hilft das Einlegen eines Knebels in die LOUP®. |
Loup, 5mm
Leinendurchmesser: 5 mm
Länge: 203 mm
Gewicht: 9 g
Max. Arbeitslast (Vertical): 578 kp

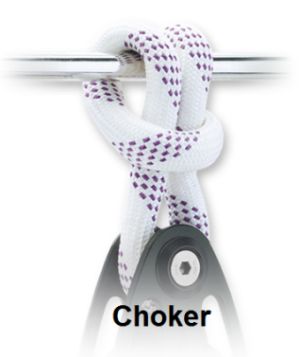

Max. Arbeitslast (Choker): 453 kp

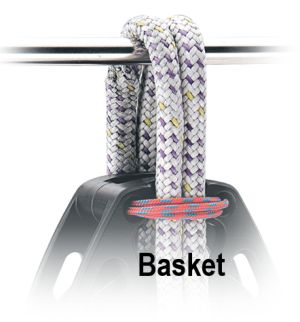

Max. Arbeitslast (Basket): 1156 kp
für Block: HK3214 |
|
Loup, 7mm
Leinendurchmesser: 7 mm
Länge: 254 mm
Gewicht: 14 g
Max. Arbeitslast (Vertical): 1155 kp
Max. Arbeitslast (Choker): 920 kp
Max. Arbeitslast (Basket): 2310 kp
für Block: HK3230 |
|
Loup kurz, 9mm
Leinendurchmesser: 9 mm
Länge: 100 mm
Gewicht: 20 g
Max. Arbeitslast (Vertical): 1630 kp
Max. Arbeitslast (Choker): 1305 kp
Max. Arbeitslast (Basket): 3265 kp
|
|
Loup mittel, 9mm
Leinendurchmesser: 9 mm
Länge: 200 mm
Gewicht: 40 g
Max. Arbeitslast (Vertical): 1630 kp
Max. Arbeitslast (Choker): 1305 kp
Max. Arbeitslast (Basket): 3265 kp |
|
Loup lang, 9mm
Leinendurchmesser: 9 mm
Länge: 280 mm
Gewicht: 55 g
Max. Arbeitslast (Vertical): 1630 kp
Max. Arbeitslast (Choker): 1305 kp
Max. Arbeitslast (Basket): 3265 kp |
|
Loup kurz, 10mm
Leinendurchmesser: 10 mm
Länge: 125 mm
Gewicht: 30 g
Max. Arbeitslast (Vertical): 2445 kp
Max. Arbeitslast (Choker): 1960 kp
Max. Arbeitslast (Basket): 4900 kp |
|
Loup mittel, 10mm
Leinendurchmesser: 10 mm
Länge: 230 mm
Gewicht: 55 g
Max. Arbeitslast (Vertical): 2445 kp
Max. Arbeitslast (Choker): 1960 kp
Max. Arbeitslast (Basket): 4900 kp |
|
Loup lang, 10mm
Leinendurchmesser: 10 mm
Länge: 380 mm
Gewicht: 94 g
Max. Arbeitslast (Vertical): 2445 kp
Max. Arbeitslast (Choker): 1960 kp
Max. Arbeitslast (Basket): 4900 kp
für Block: HK3245 |
|
Loup kurz, 11mm
Leinendurchmesser: 11 mm
Länge: 125 mm
Gewicht: 50 g
Max. Arbeitslast (Vertical): 3265 kp
Max. Arbeitslast (Choker): 2610 kp
Max. Arbeitslast (Basket): 6535 kp |
|
Loup mittel, 11mm
Leinendurchmesser: 11 mm
Länge: 230 mm
Gewicht: 88 g
Max. Arbeitslast (Vertical): 3265 kp
Max. Arbeitslast (Choker): 2610 kp
Max. Arbeitslast (Basket): 6535 kp |
|
Loup lang, 11mm
Leinendurchmesser: 11 mm
Länge: 400 mm
Gewicht: 154 g
Max. Arbeitslast (Vertical): 3265 kp
Max. Arbeitslast (Choker): 2610 kp
Max. Arbeitslast (Basket): 6535 kp
für Block: HK3255 |
|
Loup kurz, 12mm
Leinendurchmesser: 12 mm
Länge: 150 mm
Gewicht: 65 g
Max. Arbeitslast (Vertical): 4085 kp
Max. Arbeitslast (Choker): 3265 kp
Max. Arbeitslast (Basket): 8170 kp |
|
Loup mittel, 12mm
Leinendurchmesser: 12 mm
Länge: 280 mm
Gewicht: 120 g
Max. Arbeitslast (Vertical): 4085 kp
Max. Arbeitslast (Choker): 3265 kp
Max. Arbeitslast (Basket): 8170 kp |
|
Loup lang, 12mm
Leinendurchmesser: 12 mm
Länge: 430 mm
Gewicht: 180 g
Max. Arbeitslast (Vertical): 4085 kp
Max. Arbeitslast (Choker): 3265 kp
Max. Arbeitslast (Basket): 8170 kp |
|
 |
T2 Loops
Verwenden Sie T2 Loops mit Carbo T2 Blöcken. Diese kräftigen, leichten Anschläge sind aus Dyneema Fasern gewoben, vorgereckt und vernäht um Recken nach dem Einbau vorzubeugen.
Der Loop wird durch den Kopf des Blocks gezogen und über dem Anker-Zapfen gefädelt. Die Endlos Konstruktion macht die Verbindung besonders sicher. Für den Ein- und Ausbau sind keine Knoten, Spleiße oder Werkzeug nötig.
Ø: 3 mm |
Länge: 140 mm
für Block: HK2148 |
|
Länge: 165 mm
für Block: HK2151 |
|
Bild |
Beschreibung |
Best.-Nr. |
Preis
in Euro |
|

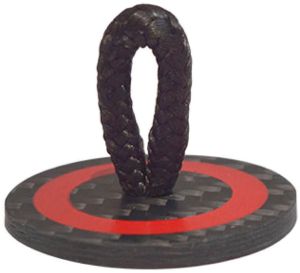

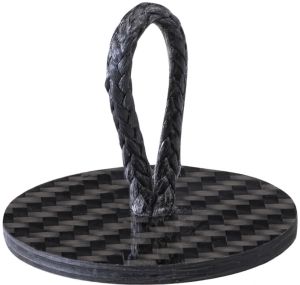

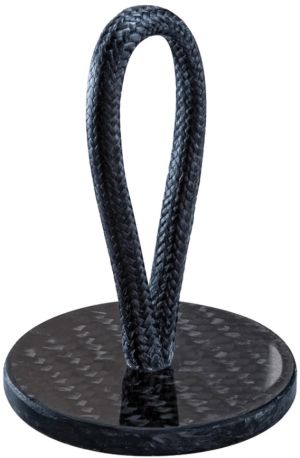

ROPEYE XXS - Textil-Ösenschraube zum Aufkleben
Aus Carbon- oder Glasfaser für Padeye, Ösenschrauben und ähnliches. Kann auf einer zuvor vorbereiteten Oberfläche mit Spezialkleber aufgeklebt werden. Für elastische Verbindungen: SIKAFLEX 291i 65.289.XX. Ideal für interne, nicht fest verbaute Befestigungspunkte.
Leine (A): 3mm
Breite (D): 3mm
|
Modell: ROXXS-C
Material: Carbonfaser
Ring (B): 20mm
Basis-Ø: 30mm
Bruchlast: 75kg |
|

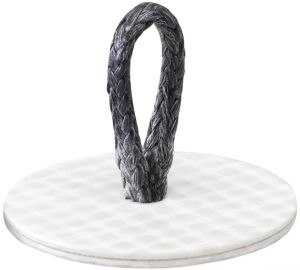

Modell: ROXXS-GF
Material: Glasfaser
Ring (B): 20mm
Basis-Ø: 30mm
Bruchlast: 75kg |
|
Modell: ROXS-C
Material: Carbonfaser
Ring (B): 30mm
Basis-Ø: 40mm
Bruchlast: 150kg |
|
Modell: ROXS-GF
Material: Glasfaser
Ring (B): 30mm
Basis-Ø: 40mm
Bruchlast: 150kg |
|
|

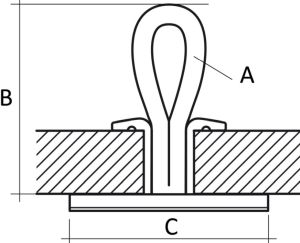

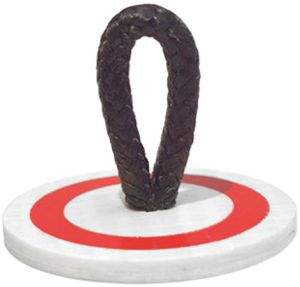

ROPEYE Loop - Padeye zur Schottbefestigung
Kohlefaser-Textil-Padeye für durchgehende Montage an Innen- und Außenstrukturen. Wir empfehlen die Installation zusammen mit Ropeye TDP. Kann auch auf einer zuvor vorbereiteten Oberfläche mit Spezialkleber aufgeklebt werden. Ropeye SLR ergänzt und vervollständigt den Einsatzbereich von Ropeye Loop. (TDP und SLR sind nicht enthalten).
Material: Carbonfaser |
Modell: ROL40-4
Leine (A): 4mm
Ring (B): 40mm
Basis-Ø: 50mm
Bruchlast: 800kg |
|
Modell: ROL60-4
Leine (A): 4mm
Ring (B): 60mm
Basis-Ø: 50mm
Bruchlast: 800kg |
|
Modell: ROL80-4
Leine (A): 4mm
Ring (B): 80mm
Basis-Ø: 50mm
Bruchlast: 800kg |
|
Modell: ROL40-5
Leine (A): 5mm
Ring (B): 40mm
Basis-Ø: 50mm
Bruchlast: 1450kg |
|
Modell: ROL60-5
Leine (A): 5mm
Ring (B): 60mm
Basis-Ø: 50mm
Bruchlast: 1450kg |
|
Modell: ROL80-5
Leine (A): 5mm
Ring (B): 80mm
Basis-Ø: 50mm
Bruchlast: 1450kg |
|
Modell: ROL80-6
Leine (A): 6mm
Ring (B): 40mm
Basis-Ø: 60mm
Bruchlast: 1950kg |
|
Modell: ROL80-6
Leine (A): 6mm
Ring (B): 60mm
Basis-Ø: 60mm
Bruchlast: 1950kg |
|
Modell: ROL80-6
Leine (A): 6mm
Ring (B): 80mm
Basis-Ø: 60mm
Bruchlast: 1950kg |
|
