Ladegeräte → Philippi Ladegeräte

Philippi Automatiklader AL

Bild Beschreibung Artikelnr. Preis in Euro

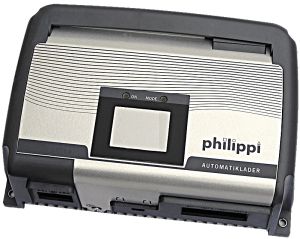

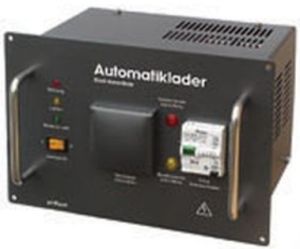

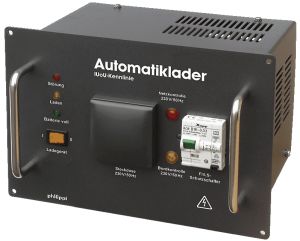

Philippi Automatiklader AL 12/15 FI

Speziell für kleine Anlage wurde das Einbaugerät AL 12/15 FI entwickelt. Es basiert auf der Technik der Automatiladerserie AL und vereint Ladegerät mit Landanschlusseinheit. Damit reduziert sich der Installationsaufwand, da nur das Gerät und ein landstromsteckverbinder eingebaut werden müssen, um eine ordnungsgemäße 230 V/50 Hz Wechselspannungsinstallation an Bord zu erhalten. Eine über den FI/LS- Schutzschalter frontseite Schuko- Steckdose und ein weiterer rückseitiger Ausgang ermöglichen den sicheren betrieb von weitern Verbrauchern 230V/ 50 Hz bei Landanschluss.
Ladestrom: 15A,
Nennspannung: 12V,
Ladekennlinie: IUoUoU- Kennlinie,Gel: 14,4V/ 13,5V/ 13,2V,Nassbatterie 14,2V/ 13.5 V/ 13,2V,
Ausgänge: 2,
empf. Batterie- Kapazität: 50- 150Ah,
Anschlussmöglichkeit: FAL, LCM, Temp- AL,
Eingangsspannung 180- 264V,
Frequenz: 50- 60 Hz,
Stromaufnahme bei 230V: 1A,
Gewicht: 3Kg,
Abmessungen: B 250 x H 174 x T 190 mm,
Kühlung: Konvektionskühlung, ohne Lüfter,
Rückstrom aus Batterie: < 2 mA,
Temperaturbereich: - 15C,- 60ºC , ab 40ºC wird Leistung reduziert,
Schutzart: IP 20,
Kurzschlussschutz: Ja
Erforderlicher Einbauschnitt: 227 x 150 mm

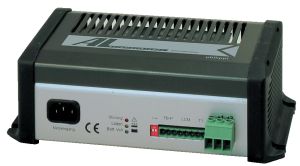

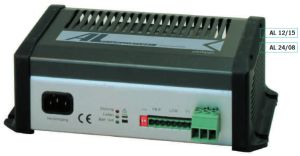

Philippi AL 12/15

Der Automatiklader für kleine Anlagen. Die kompakten Abmessungen und die steckbaren Anschlüsse erleichtern die schnelle Montage. Geräuchlose Konvektionskühlung.
Ausgänge: 2
Ladestrom: 15A
Nennspannung: 12V
Ladekennlinie: IUoUoU, 2. Ausgang einstellbar
empf. Batterie- Kapazität: 50- 150 Ah
Anschlussmöglichkeiten: Keine
Eingangsspannung: 180-264V
Frequenz: 50- 60Hz
Stromaufnahme bei 230V: 1A
Gewicht: 1,2kg
Abmessungen: B 250 x T 142 x H 84mm
Kühlung: Konvektionskühlung
Rückstrom aus Batterie: < 2mA
Temperaturbereich: -15C, -50ºC, ab 40ºC wird Leistung reduziert
Schutzart: IP 20
Ladespannung: Gel/AGM: 14,4V/ 13,8V/ 13,2V, Säurebatterie 14,2V/ 13,5V/ 13,2V
Kurzschlussschutz: Ja



Philippi AL 24/08

Der Automatiklader für kleine Anlagen. Die kompakten Abmessungen und die steckbaren Anschlüsse erleichtern die schnelle Montage. Geräuchlose Konvektionskühlung.
Ausgänge: 2
Ladestrom: 8A
Nennspannung: 24V
Ladekennlinie:IUoUoU, 2ter Ausgang einstellbar
empf. Batterie- Kapazität: 20- 80Ah
Anschlussmöglichkeiten: FAL, LCM, Temp- AL
Eingangsspannung: 180-264V
Frequenz: 50- 60Hz
Stromaufnahme bei 230V: 1A
Gewicht: 1,2kg
Abmessungen: B 250 x T 142 x H 84mm
Kühlung: Konvektionskühlung, ohne Lüfter
Rückstrom aus Batterie: < 2mA
Temperaturbereich: -15C, -60ºC, ab 40ºC wird Leistung reduziert
Schutzart: IP 20
LLadespannung: IUoUoU- Kennlinie, Gel: 14,4V/ 13,8V/ 13,2V, Säurebatterie 14,2V/ 13,5V/ 13,2V/, 1 Temeraturfühler
Kurzschlussschutz: Ja



Zubehör für Philippi Automatiklader Serie AL

Bild Beschreibung Artikelnr. Preis in Euro

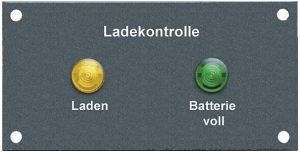

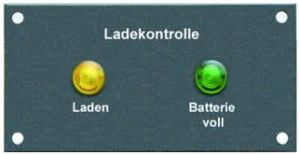

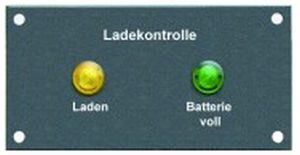

Philippi FAL

Fernanzeigepanel zur Anzeige des Betriebszustandes (Laden/ Voll) des Ladegerätes Länge der Anschlussleitung 5m.
Abmessungen: B 105 x 52,5 x T 25mm

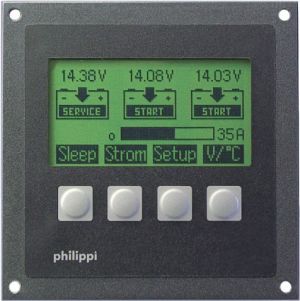

Philippi LCM

Digitales Steuer- und Anzeigepanel für AL 12/15 und AL 12/30 mit Geräteparameter. Einstellung der Geräteparameter. Länge der Anschlussleitung 5m.
Versorgungsspannung: 9- 30V
Stromaufnahme : 12V: 3mA
Stromaufn. Beleuchtung: 12V: 50mA
Abmessungen: 105 x 105 x 40mm
Einbauausschnitt: 88 x 88mm

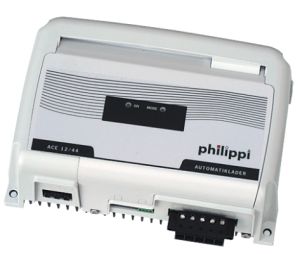

Philippi Automatiklader ACE

Die neue Modellgeneration ACE steht für modernste Schaltnetzteiltechnik in Hinblick auf Effizienz und Wirkungsgrad. Dadurch konnte die Eigenerwärmung minimiert und der Kühlbedarf reduziert werden. Bis zu einem Ausgangsstrom von 40A (12V) und 20A (24V) arbeiten die Geräte lüfterlos und somit weitgehend geräuschlos, welches einen großen Komfortgewinn speziell im Betrieb nachts in Kojennähe darstellt. Ein weiterer Vorteil gegenüber anderen Ladegeräten besteht darin, dass die volle Ladeleistung bis zu einer Umgebungstemperatur von 60°C abgegeben wird. So steht auch in der Mittelmeerumgebung jederzeit die volle Leistung zur Verfügung. Die Geräte sind in Bezug auf Feuchtigkeitsschutz und Kühlung zur Wandmontage optimiert, welches an Bord die bevorzugte Montageart darstellt. Alle Anschlüsse sind steckbar ausgeführt und erleichtern die Montage auch an schlecht zugänglichen Stellen.

Bild Beschreibung Artikelnr. Preis in Euro

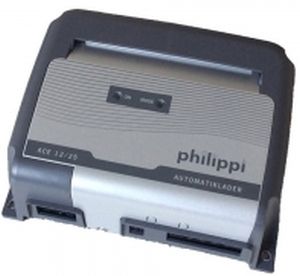

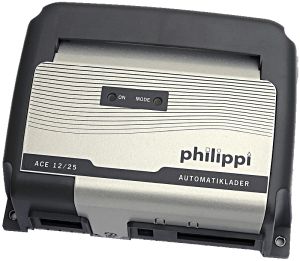

Philippi ACE 12/25

Ladestrom: 25A
Nennspannung: 12V
Ladekennlinien: 4-stufig, einstellbar - Werkseinstellung: 14,4V / 13,8V, Winterlagermodus, Netzteilmodus, Refresh-Funktion.
Batterietypen: 7 verschiedene Ladeprogramme für Nass-, Blei-Kalzium-, Gel-, AGM-Batterien, Lithium-Batterie-Systeme.
Ausgänge: 3
empf. Batterie-Kapazität: 120-250Ah
Eingangsspannungsbereich: 90-265VAC
Frequenz: 47-65Hz
Wirkungsgrad: 90% typisch
Stromaufnahme 230V / 115V: 1,7A / 3,4A
Gewicht: 2,1kg
Abmessungen (LxBxH): 236x180x96mm
Kühlung: Konvectionskühlung
Betriebstemperaturbereich: -20°C - 60°C, ab 55°C wird Leistung reduziert
Schutzart: IP22
Elektroschutz: Gegen Kurzschluß und Überspannung (Sicherung)
Optionale Anschlußmöglichkeiten: LED-Fernanzeige (F-ACE inkl. Interface), P-BUS-Anschluss (Interface ACE P-BUS), Lade-Monitor (CLM inkl. Interface) - bitte sparat bestellen (siehe nachfolgende Artikel).



Philippi ACE 12/40

Ladestrom: 40A
Nennspannung: 12V
Ladekennlinien: 4-stufig, einstellbar - Werkseinstellung: 14,4V / 13,8V, Winterlagermodus, Netzteilmodus, Refresh-Funktion.
Batterietypen: 7 verschiedene Ladeprogramme für Nass-, Blei-Kalzium-, Gel-, AGM-Batterien, Lithium-Batterie-Systeme.
Ausgänge: 3
empf. Batterie-Kapazität: 200-400Ah
Eingangsspannungsbereich: 90-265VAC
Frequenz: 47-65Hz
Wirkungsgrad: 90% typisch
Stromaufnahme 230V / 115V: 2,7A / 5,6A
Gewicht: 3,5kg
Abmessungen (LxBxH): 289x195x106mm
Kühlung: Konvectionskühlung
Betriebstemperaturbereich: -20°C - 60°C, ab 55°C wird Leistung reduziert
Schutzart: IP22
Elektroschutz: Gegen Kurzschluß und Überspannung (Sicherung)
Optionale Anschlußmöglichkeiten: LED-Fernanzeige (F-ACE inkl. Interface), P-BUS-Anschluss (ACE P-BUS / ACE-TFT, Lade-Monitor (CLM inkl. Interface) - bitte sparat bestellen (siehe nachfolgende Artikel).

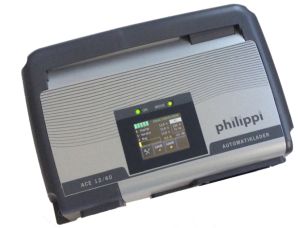

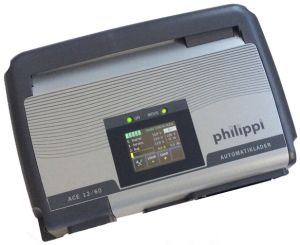

Philippi ACE 12/60

Ladestrom: 60A
Nennspannung: 12V
Ladekennlinien: 4-stufig, einstellbar - Werkseinstellung: 14,4V / 13,8V, Winterlagermodus, Netzteilmodus, Refresh-Funktion.
Batterietypen: 7 verschiedene Ladeprogramme für Nass-, Blei-Kalzium-, Gel-, AGM-Batterien, Lithium-Batterie-Systeme.
Ausgänge: 3
empf. Batterie-Kapazität: 300-600Ah
Eingangsspannungsbereich: 90-265VAC
Frequenz: 47-65Hz
Wirkungsgrad: 90% typisch
Stromaufnahme 230V / 115V: 4,4A / 8,7A
Gewicht: 3,5kg
Abmessungen (LxBxH): 289x195x106mm
Kühlung: Lüfter (< 50dBa)
Betriebstemperaturbereich: -20°C - 60°C, ab 55°C wird Leistung reduziert
Schutzart: IP22
Elektroschutz: Gegen Kurzschluß und Überspannung (Sicherung)
Optionale Anschlußmöglichkeiten: LED-Fernanzeige (FAL), P-BUS-Anschluss (nur ACE-T-Kabel), Lade-Monitor (CLM-I ohne Interface) - bitte sparat bestellen (siehe nachfolgende Artikel).



Philippi ACE 24/20

Ladestrom: 20A
Nennspannung: 24V
Ladekennlinien: 4-stufig, einstellbar - Werkseinstellung: 14,4V / 13,8V, Winterlagermodus, Netzteilmodus, Refresh-Funktion.
Batterietypen: 7 verschiedene Ladeprogramme für Nass-, Blei-Kalzium-, Gel-, AGM-Batterien, Lithium-Batterie-Systeme.
Ausgänge: 3
empf. Batterie-Kapazität: 100-200Ah
Eingangsspannungsbereich: 90-265VAC
Frequenz: 47-65Hz
Wirkungsgrad: 90% typisch
Stromaufnahme 230V / 115V: 2,9A / 5,9A
Gewicht: 3,5kg
Abmessungen (LxBxH): 289x195x106mm
Kühlung: Konvektionskühlung
Betriebstemperaturbereich: -20°C - 60°C, ab 55°C wird Leistung reduziert
Schutzart: IP22
Elektroschutz: Gegen Kurzschluß und Überspannung (Sicherung)
Optionale Anschlußmöglichkeiten: LED-Fernanzeige (F-ACE inkl. Interface), P-BUS-Anschluss (ACE P-BUS / ACE-TFT), Lade-Monitor (CLM inkl. Interface) - bitte sparat bestellen (siehe nachfolgende Artikel).



Philippi ACE 24/30

Ladestrom: 30A
Nennspannung: 24V
Ladekennlinien: 4-stufig, einstellbar - Werkseinstellung: 14,4V / 13,8V, Winterlagermodus, Netzteilmodus, Refresh-Funktion.
Batterietypen: 7 verschiedene Ladeprogramme für Nass-, Blei-Kalzium-, Gel-, AGM-Batterien, Lithium-Batterie-Systeme.
Ausgänge: 3
empf. Batterie-Kapazität: 150-300Ah
Eingangsspannungsbereich: 90-265VAC
Frequenz: 47-65Hz
Wirkungsgrad: 90% typisch
Stromaufnahme 230V / 115V: 4,5A / 8,8A
Gewicht: 3,5kg
Abmessungen (LxBxH): 289x195x106mm
Kühlung: Lüfter (< 50dBa)
Betriebstemperaturbereich: -20°C - 60°C, ab 55°C wird Leistung reduziert
Schutzart: IP22
Elektroschutz: Gegen Kurzschluß und Überspannung (Sicherung)
Optionale Anschlußmöglichkeiten: LED-Fernanzeige (FAL), P-BUS-Anschluss (nur ACE-T-Kabel), Lade-Monitor (CLM-I ohne Interface) - bitte sparat bestellen (siehe nachfolgende Artikel).

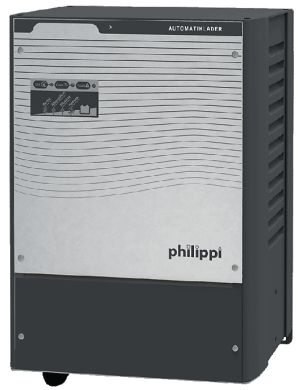

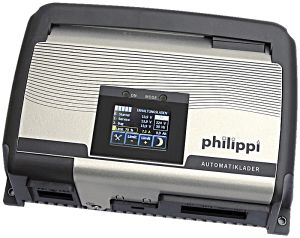

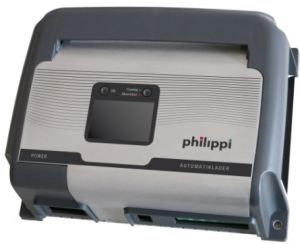

Philippi High Power Automatiklader ACE

Automatik-Ladegerät für mittlere und große Batterie-Anlagen zur individuellen Ladung von bis zu 3 Batteriegruppen (Starter, Service und Bug-Batterie) und Kapazitäten bis 1000Ah.
Ausgestattet mit der aktuell modernsten Schaltnetzteiltechnik liefern die High Powe Automatiklader ACE die volle Ladeleistung bis zu einer Umgebungstemperatur von 50°C.
So steht auch in der Mittelmeerumgebung jederzeit die volle Leistung zur Verfügung. Die automatische Erkennung der AC-Eingangsspannung sorgt in Verbindung mit dem weiten AC-Eingangsspannungsbereich von 90-265V / 47-65Hz dafür, dass das Gerät weltweit ohne Leistungseinbußen eingesetzt werden kann.
Damit wird auch stets die volle Ladeleistung unabhängig von der AC-Stromquelle oder Generator geliefert.
Das leichte und stabile Aluminiumgehäuse lässt sich schnell und sicher mittels der mitgelieferten Wandhalterung installieren. Die Geräte sind in Bezug auf Feuchtigkeitsschutz und Kühlung zur Wandmontage optimiert. Der elektrische Anschlussbereich ist durch eine frontseitige Klappe abgedeckt und ermöglicht eine sichere und vor Umwelteinflüssen geschützte Installation.
Die frontseitige LED-Zustandsanzeige informiert über den Gerätezustand, optional kann ein 2,4" Farb-TFT-Monitor integriert werden.
Die Gerätekühlung erfolgt über einen geregelten Lüfter.
Die 5-stufige Ladekennlinie zum schnellen und vollständigen Aufladen für alle Batterietypen: Blei-Säure, wartungsfrei, Calcium-Zinn, AGM, Gel, Lithium, benutzerdefinierte Kennlinie, Netzteilmodus. Der im Lieferumfang enthaltene Temperatursensor passt die Ladekennlinie an die Batterietemperatur an.
An die integrierte P-BUS-(ACE-T-Kabel erforderlich) Schnittstelle kann ein PSM-Monitor zur Fernüberwachung der Ladung angeschlossen werden.

Bild Beschreibung Artikelnr. Preis in Euro

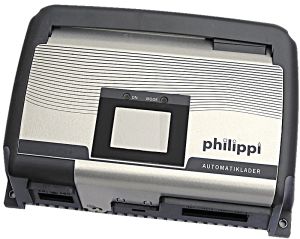

Philippi ACE 12/80

Ladestrom: 80A
Nennspannung: 12V
Empf. Batterie-Kapazität: 400-800Ah
Eingangsspannungsbereich: 90-265VAC (47-65Hz), Wirkungsgrad typisch 87%
AC-Stromaufnahme 230/115V: 6,0A / 12,0A
Ausgänge: 3, jeder Ausgang kann den maximalen Ladestrom abgeben
Anschlussbolzen: M8
Abmessungen (LxBxH): 270x360x130mm
Gewicht: 6,2kg
Ladekennlinien: IU oder IUoU durch interne DIP Schalter einstellbar
Batterietypen: Nass, Gel, AGM, Blei-Kalcium, LiFePO4, DC-Netzteilmodus, freie Kennlinie
Lade-/ Erhaltungsspannung: 14,4V / 13,8V DC
Kühlung: Microprozessor gesteuerter Lüfter (<50dBa bei 1m)
Betriebstemperaturbereich: Nennbetrieb von -20°C bis +50°C, Leistungsreduzierung über 50°C, automatische Abschaltung über 60°C.
Lagertemperatur: -20°C bis +70°C, relative Feuchtigkeit bis zu 96% ohne Kondensation.
Gehäuse / Schutzart: pulverbeschichtetes Aluminium, IP23, Befestigungsschrauben M6
Geräteschutz: Eingangs- / Überspannungsschutz durch VDR, Zerstörung fällt nicht unter die Garantie, Verpolungsschutz durch Sicherungsauslösung, Kurzschlussschutz, Überhitzungsschutz durch Geräteabschaltung.



Philippi ACE 24/45

Ladestrom: 45A
Nennspannung: 24V
Empf. Batterie-Kapazität: 200-450Ah
Eingangsspannungsbereich: 90-265VAC (47-65Hz), Wirkungsgrad typisch 87%
AC-Stromaufnahme 230/115V: 6,8A / 13,6A
Ausgänge: 3, jeder Ausgang kann den maximalen Ladestrom abgeben
Anschlussbolzen: M6
Abmessungen (LxBxH): 270x360x130mm
Gewicht: 5,2kg
Ladekennlinien: IU oder IUoU durch interne DIP Schalter einstellbar
Batterietypen: Nass, Gel, AGM, Blei-Kalcium, LiFePO4, DC-Netzteilmodus, freie Kennlinie
Lade-/ Erhaltungsspannung: 28,8V / 27,6V DC (Werkseinstellung Blei geschlossen)
Kühlung: Microprozessor gesteuerter Lüfter (<50dBa bei 1m)
Betriebstemperaturbereich: Nennbetrieb von -20°C bis +50°C, Leistungsreduzierung über 50°C, automatische Abschaltung über 60°C.
Lagertemperatur: -20°C bis +70°C, relative Feuchtigkeit bis zu 96% ohne Kondensation.
Gehäuse / Schutzart: pulverbeschichtetes Aluminium, IP23, Befestigungsschrauben M6
Geräteschutz: Eingangs- / Überspannungsschutz durch VDR, Zerstörung fällt nicht unter die Garantie, Verpolungsschutz durch Sicherungsauslösung, Kurzschlussschutz, Überhitzungsschutz durch Geräteabschaltung.



Philippi ACE 24/60

Ladestrom: 60A
Nennspannung: 24V
Empf. Batterie-Kapazität: 250-600Ah
Eingangsspannungsbereich: 90-265VAC (47-65Hz), Wirkungsgrad typisch 87%
AC-Stromaufnahme 230/115V: 9,0A / 18,1A
Ausgänge: 3, jeder Ausgang kann den maximalen Ladestrom abgeben
Anschlussbolzen: M6
Abmessungen (LxBxH): 270x360x130mm
Gewicht: 5,2kg
Ladekennlinien: IU oder IUoU durch interne DIP Schalter einstellbar
Batterietypen: Nass, Gel, AGM, Blei-Kalcium, LiFePO4, DC-Netzteilmodus, freie Kennlinie
Lade-/ Erhaltungsspannung: 28,8V / 27,6V DC (Werkseinstellung Blei geschlossen)
Kühlung: Microprozessor gesteuerter Lüfter (<50dBa bei 1m)
Betriebstemperaturbereich: Nennbetrieb von -20°C bis +50°C, Leistungsreduzierung über 50°C, automatische Abschaltung über 60°C.
Lagertemperatur: -20°C bis +70°C, relative Feuchtigkeit bis zu 96% ohne Kondensation.
Gehäuse / Schutzart: pulverbeschichtetes Aluminium, IP23, Befestigungsschrauben M6
Geräteschutz: Eingangs- / Überspannungsschutz durch VDR, Zerstörung fällt nicht unter die Garantie, Verpolungsschutz durch Sicherungsauslösung, Kurzschlussschutz, Überhitzungsschutz durch Geräteabschaltung.



Philippi ACE 24/100

Ladestrom: 100A
Nennspannung: 24V
Empf. Batterie-Kapazität: 400-1000Ah
Eingangsspannungsbereich: 90-265VAC (47-65Hz), Wirkungsgrad typisch 87%
AC-Stromaufnahme 230/115V: 15,1A / 30,2A
Ausgänge: 3, jeder Ausgang kann den maximalen Ladestrom abgeben
Anschlussbolzen: M8
Abmessungen (LxBxH): 270x410x130mm
Gewicht: 7,5kg
Ladekennlinien: IU oder IUoU durch interne DIP Schalter einstellbar
Batterietypen: Nass, Gel, AGM, Blei-Kalcium, LiFePO4, DC-Netzteilmodus, freie Kennlinie
Lade-/ Erhaltungsspannung: 28,8V / 27,6V DC (Werkseinstellung Blei geschlossen)
Kühlung: Microprozessor gesteuerter Lüfter (<50dBa bei 1m)
Betriebstemperaturbereich: Nennbetrieb von -20°C bis +50°C, Leistungsreduzierung über 50°C, automatische Abschaltung über 60°C.
Lagertemperatur: -20°C bis +70°C, relative Feuchtigkeit bis zu 96% ohne Kondensation.
Gehäuse / Schutzart: pulverbeschichtetes Aluminium, IP23, Befestigungsschrauben M6
Geräteschutz: Eingangs- / Überspannungsschutz durch VDR, Zerstörung fällt nicht unter die Garantie, Verpolungsschutz durch Sicherungsauslösung, Kurzschlussschutz, Überhitzungsschutz durch Geräteabschaltung.



Zubehör für Philippi Automatiklader Serie ACE

Bild Beschreibung Artikelnr. Preis in Euro

Philippi F-ACE

LED-Fernanzeige inkl. Interfaceplatine zum Einsetzen in das ACE.
Inkl. 5m Verbindungskabel
Abmessungen (BxHxT): ca. 105x52,5x40mm



Philippi ACE-TFT

Displaymodul mit P-BUS und CLM Interface zur Nachrüstung bei den vorgenannten ACE-Ladegerätemodellen ACE 12/40 und ACE 24/20.
Lieferung inkl. ACE-T-Kabel



Philippi ACE-P-BUS

P-BUS Interfacemodul zum Einsetzen in die vorgenannten ACE-Ladegerätemodellen ACE 12/25, ACE 12/40 und ACE 24/20.
Lieferung inkl. ACE-T-Kabel

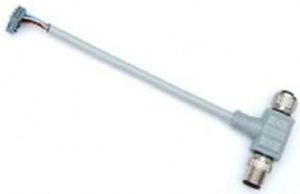

Philippi ACE-T-Kabel

M12-T-Kabel zum Anschluss an den P-BUS.
Länge: 0,2m
Wird für die vorgenannten ACE-Ladegerätemodelle ACE 12/60, ACE 12/80, ACE 24/30, ACE 24/45, ACE 24/60 und ACE 24/100 benötigt.

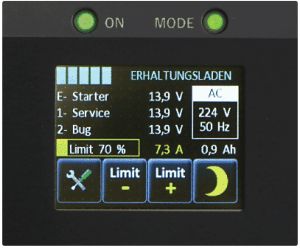

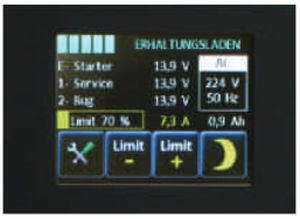

Philippi CLM

2,4" TFT-Touch-Fernanzeigepaneel für die Ladegeräte der vorgenannten Serie ACE.
Interfaceplatine zum Einsetzen in das Ladegerät ACE und ein 5m Verbindungskabel sind im Lieferumfang enthalten.

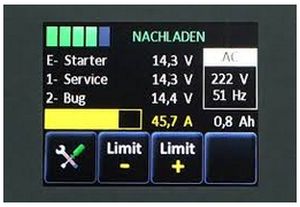

Der digitale Lademonitor CLM informiert über den Betriebszustand des Ladegerätes ACE und ermögicht die Einstellung aller Ladeparameter.
Die Hauptansicht zeigt den aktuellen Ladestrom, die Ladespannung, die aktuelle Ladephase, die Batterietemperatur sowie die Netzspannung.
Über den Touchscreen kann die Leistungsreduzierung eingestellt und der Silent-Mode aktiviert werden.
Ist das Ladegerät ausgeschaltet, zeigt der Lademonitor weiterhin die Spannungen aller angeschlossenen Batteriegruppen an.
Nach einer einstellbaren Zeit oder per Tastendruck geht der Monitor in den Ruhezustand.
Dabei reduziert sich die Stromaufnahme auf 3mA. Ein erneutes Berühren startet den Lademonitor wieder.
Abmessungen (BxHxT): ca. 105x75x40mm



Philippi CLM 1 (ohne Interface)

2,4" TFT-Touch-Fernanzeigepaneel für die vorgenannten ACE-Ladegerätemodelle ACE 12/60 und ACE 24/30.
Der digitale Lademonitor CLM informiert über den Betriebszustand des Ladegerätes ACE und ermögicht die Einstellung aller Ladeparameter.
Die Hauptansicht zeigt den aktuellen Ladestrom, die Ladespannung, die aktuelle Ladephase, die Batterietemperatur sowie die Netzspannung.
Über den Touchscreen kann die Leistungsreduzierung eingestellt und der Silent-Mode aktiviert werden.
Ist das Ladegerät ausgeschaltet, zeigt der Lademonitor weiterhin die Spannungen aller angeschlossenen Batteriegruppen an.
Nach einer einstellbaren Zeit oder per Tastendruck geht der Monitor in den Ruhezustand.
Dabei reduziert sich die Stromaufnahme auf 3mA. Ein erneutes Berühren startet den Lademonitor wieder.
Abmessungen (BxHxT): ca. 105x75x40mm



Philippi ACE-MON

2,4" TFT-Touchscreendisplay zur Anzeige aller Betriebsparameter zur Nachrüstung in die Gerätefront anstelle der Leuchtdiodenanzeige bei den Modelle ACE 12/80 und ACE 24/45, ACE 24/60 und ACE 24/100.



Zubehör für Philippi Automatiklader

Bild Beschreibung Artikelnr. Preis in Euro

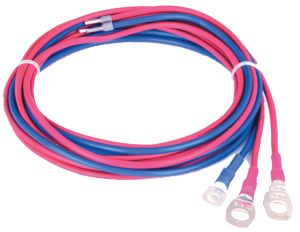

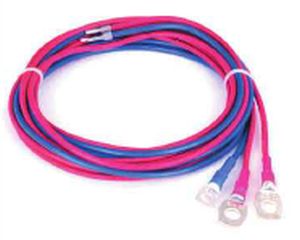

Philippi KS 2-5

Kabelsätze passend für Automatiklader AL
Länge: 2m



Philippi KS 2-30

Bis 30A Ladestrom
Kabelsätze passend für Automatiklader ACE
Länge: 2m



Philippi KS 2-40

Bis 40A Ladestrom
Kabelsätze passend für Automatiklader ACE
Länge: 2m



Philippi KS 2-60

Bis 60A Ladestrom
Kabelsätze passend für Automatiklader ACE
Länge: 2m

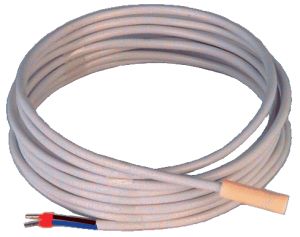

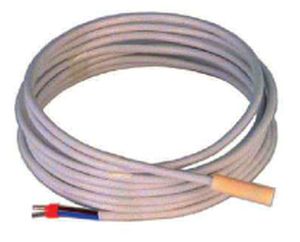

Philippi Temp-AL

Temperatursensor zum Messen der Batterietemperatur, Kabel kann beliebig verklängert werden,
Kabellänge: 2,8m

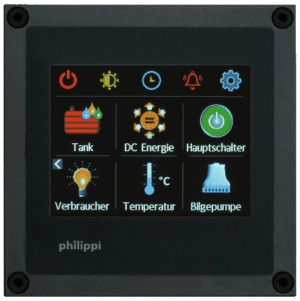

Philippi PSM

Systemmonitor PSM als Anzeige und Steuerpanel für alle Ladegeräte der Serie ALC.
Abmessungen: B 105 x H 105 x T 40

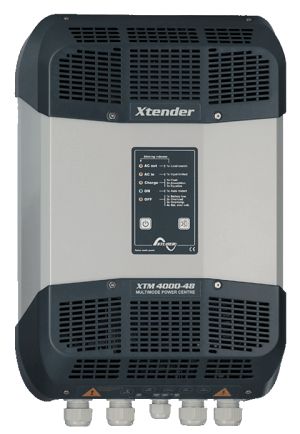

Philippi Sinus-Kombi-Wechselrichter

Die Kombi-Wechselrichter der Serie Xtender sind ein Resultat langjähriger Entwicklungsarbeit. Die neue Smart-Boost-Funktion erlaubt die Unterstützung von externen Wechselstromquellen (Landanschluss, Generator), d.h. die Wechselrichterleistung kann einer vorhandenen Netz- oder Generatorleistung aufgeschaltet werden, um z.B. den Start von Klimaanlagen bei schwachem Landanschluss oder Generatoren zu ermöglichen (Power-Sharing). Auch können die Geräte mit bereits vorhandenen Wechselrichtern kombiniert werden, um die verfügbare Leistung zu erhöhen. Die reine Sinusspannung, die außergwöhnliche Überlastbarkeit und der sehr hohe Wirkungsgrad ermöglicht den sicheren Anlauf von motorischen Verbrauchern mit hohem Anlaufstrom.

Bild Beschreibung Artikelnr. Preis in Euro

Philippi XTM 1500-12

Betriebsspannung: 12V
Eingangsspannungsbereich: 9,5V- 17V
Ausgangsspannung, -frequenz: Sinus 230V AC ( ± 2%), 50 Hz ± 0,05% (einstellbar 45- 65Hz )
Verzerrung bei Dauerleistung: < 2%
Cos a max. bei Dauerleistung: 0,1- 1
Dauerleistung: 1500VA
Leistung 30min: 1500VA
Spitzenleistung in 5 sec: 3400VA
max. Wirkungsgrad: 93%
Verbrauch aus/ stand by/ on: 1,2/ 1,4/ 8W
Stromaufnahme bei Nennleist: 135A
Ladestrom ( einstellbar): 0- 70A
max. Strom über Transfersystem: 50A
Gewicht: 15kg
Abmessungen: B 322 x H 133 x T 466mm



Philippi XTM 2000-12

Betriebsspannung: 12V
Eingangsspannungsbereich: 9,5V- 17V
Ausgangsspannung, -frequenz: Sinus 230V AC ( ± 2%), 50 Hz ± 0,05% (einstellbar 45- 65Hz )
Verzerrung bei Dauerleistung: < 2%
Cos a max. bei Dauerleistung: 0,1- 1
Dauerleistung: 2000W
Leistung 30min: 2000W
Spitzenleistung in 5 sec: 4800W
max. Wirkungsgrad: 93%
Verbrauch aus/ stand by/ on: 1,2/ 1,4/ 10W
Stromaufnahme bei Nennleist: 180A
Ladestrom ( einstellbar): 0- 70A
max. Strom über Transfersystem: 50A
Gewicht: 34kg
Abmessungen: B 322 x H 133 x T 466mm



Philippi XTH 3000-12

Betriebsspannung: 12V
Eingangsspannungsbereich: 9,5V- 17V
Ausgangsspannung, -frequenz: Sinus 230V AC ( ± 2%), 50 Hz ± 0,05% (einstellbar 45- 65Hz )
Verzerrung bei Dauerleistung: < 2%
Cos a max. bei Dauerleistung: 0,1- 1
Dauerleistung: 2500W
Leistung 30min: 3000W
Spitzenleistung in 5 sec: 7500W
max. Wirkungsgrad: 93%
Verbrauch aus/ stand by/ on: 1,7/2,2/ 14W
Stromaufnahme bei Nennleist: 225A
Ladestrom ( einstellbar): 0- 160A
max. Strom über Transfersystem: 50A
Gewicht: 16,2kg
Abmessungen: B 322 x H 133 x T 466mm



Philippi XTM 2400- 24

Betriebsspannung: 24V
Eingangsspannungsbereich: 19V- 34V
Ausgangsspannung, -frequenz: Sinus 230V AC ( ± 2%), 50 Hz ± 0,05% (einstellbar 45- 65Hz )
Verzerrung bei Dauerleistung: < 2%
Cos a max. bei Dauerleistung: 0,1- 1
Dauerleistung: 2000VA
Leistung 30min: 2400VA
Spitzenleistung in 5 sec: 6000VA
max. Wirkungsgrad: 94%
Verbrauch aus/ stand by/ on: 1,4/ 1,6/ 9W
Stromaufnahme bei Nennleist: 89A
Ladestrom ( einstellbar): 0- 55A
max. Strom über Transfersystem: 50A
Gewicht: 16,2kg
Abmessungen: B 322 x H 133 x T 466mm

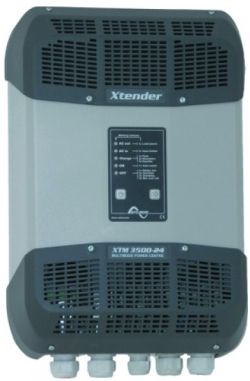

Philippi XTM 3500- 24

Betriebsspannung: 24V
Eingangsspannungsbereich: 19V- 34V
Ausgangsspannung, -frequenz: Sinus 230V AC ( ± 2%), 50 Hz ± 0,05% (einstellbar 45- 65Hz )
Verzerrung bei Dauerleistung: < 2%
Cos a max. bei Dauerleistung: 0,1- 1
Dauerleistung: 3000W
Leistung 30min: 3500W
Spitzenleistung in 5 sec: 9000W
max. Wirkungsgrad: 94%
Verbrauch aus/ stand by/ on: 0,8/ 0,9/ 9W
Stromaufnahme bei Nennleist: 134A
Ladestrom ( einstellbar): 0- 90A
max. Strom über Transfersystem: 50A
Gewicht: 21,2kg
Abmessungen: B 322 x H 133 x T 466mm

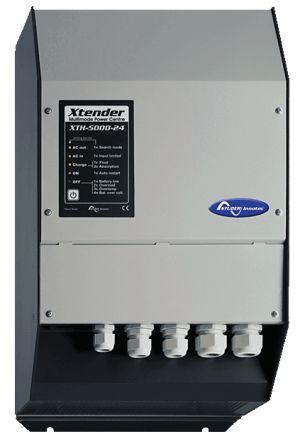

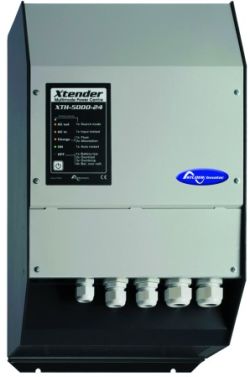

Philippi XTH 5000-24

Betriebsspannung: 24V
Eingangsspannungsbereich: 19V- 34V
Ausgangsspannung, -frequenz: Sinus 230V AC ( ± 2%), 50 Hz ± 0,05% (einstellbar 45- 65Hz )
Verzerrung bei Dauerleistung: < 2%
Cos a max. bei Dauerleistung: 0,1- 1
Dauerleistung: 4500VA
Leistung 30min: 5000VA
Spitzenleistung in 5 sec: 12000VA
max. Wirkungsgrad: 94%
Verbrauch aus/ stand by/ on: 1,8/ 2,5/ 20W
Stromaufnahme bei Nennleist: 178A
Ladestrom ( einstellbar): 0- 140A
max. Strom über Transfersystem: 50A
Gewicht: 40,0kg
Abmessungen: B 300 x H 230 x T 500mm



Sinus-Kombi-Wechselrichter XPC

Gegenüber den vorgenannten Modellen XTM und XTH besitzen die XPC-Modelle keine Smart-Boost-Funktion, d.h. die Wechselrichterleistung kann nicht zu der Eingangsleistung (Generator oder Landanschluß) addiert werden.
Am Gerät können die wichtigsten Funktionen eingestellt werden, optional steht die Fernbedienung RCC01 zur Wahl.
Die XPC-Modelle zeichnen sich durch ein sehr gutes Preis-Leistungs-Verhältnis aus.

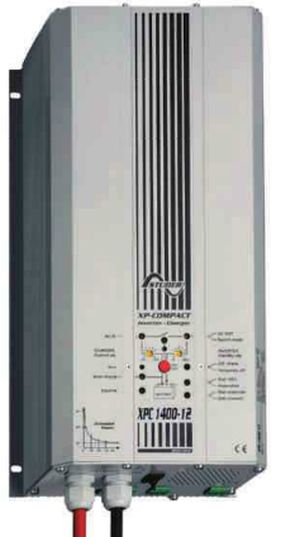

Philippi XPC 1400-12

Betriebsspannung: 12V
Eingangsspannungsbereich: 9,5V- 16V
Ausgangsspannung, -frequenz: Sinus 230V AC ( 0/ -10%), 50Hz ± 0,05%
Verzerrung bei Dauerleistung : < 2%
Cos phi max. bei Dauerleistung: 0,1- 1
Dauerleistung: 1100W
Leistung 30min: 1400W
Spitzenleistung 5sec: 3300W
Max. Wirkungsgrad: 94%
Verbrauch aus/ stand by/ on: 0,5/ 0,6/ 4W
Stromaufnahme bei Nennleist.: 98A
Ladestrom (einstellbar) 0- 45A
max. Strom des Transfersystem: 16A
Gewicht: 11,7kg
Abmessungen: B 215 x H 145 x T 410
Fernbedienung bitte separat bestellen - siehe nachfolgender Artikel.



Philippi XPC 2200-24

Betriebsspannung: 24V
Eingangsspannungsbereich: 19V- 34V
Ausgangsspannung, -frequenz: Sinus 230V AC ( 0/ -10%), 50Hz ± 0,05%
Verzerrung bei Dauerleistung : < 2%
Cos phi max. bei Dauerleistung: 0,1- 1
Dauerleistung: 1600VA
Leistung 30min: 2200VA
Spitzenleistung 5sec: 4800VA
Max. Wirkungsgrad: 95%
Verbrauch aus/ stand by/ on: 0,8/ 0,9/ 7W
Stromaufnahme bei Nennleist.: 100A
Ladestrom (einstellbar) 0- 37A
max. Strom des Transfersystem: 16A
Gewicht: 12,6kg
Abmessungen: B 215 x H 145 x T 410
Fernbedienung bitte separat bestellen - siehe nachfolgender Artikel.



Philippi CT 35

Batterietemperaturfühler zur Anpassung der Ladespannung an die Batterietemperatur.
Kabellänge: 3m
Abmessungen (LxBxH): 58x52x23mm



Philippi RCC 01

Fernbedienung zur Steuerung und Anzeige der Kombi-Wechselrichter der Serie XPC.
Inkl. 20m Verbindungskabel
Abmessungen (LxBxH): 112x138x25mm



Zubehör für Sinus-Kombi-Wechselrichter

Bild Beschreibung Artikelnr. Preis in Euro

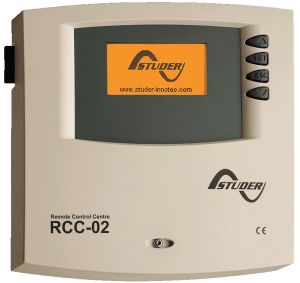

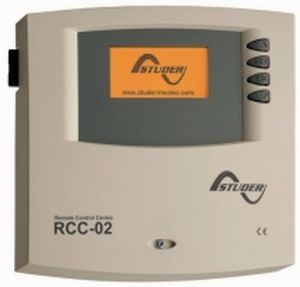

Philippi RCC-02

Fernbedienung zur Steuerung und Anzeige der Kombi-Wechselrichter der Serie XTM / XTH.
Aufbau- bzw. Einbauversion.
Inkl. 2m Verbindungskabel
Abmessungen (LxBxH): 170x170x45mm
Über die graphische Anzeige der Fernbedienung können zahlreiche Informationen über den Zustand des Kombi-Wechselrichters der Serien XTM und XTH abgerufen werden. Außerdem werden alle Fehlerzustände protokolliert und angezeigt, um mögliche Probleme rechtzeitig erkennen zu können.
An der Fernbedienung können viele Einstellungen des Kombi-Wechselrichters programmiert werden, wie etwa die Ladekennlinie des Batterieladers und die verschiedenen Betriebsarten. Auch können die beiden Hilfskontakte programmiert werden, die z.B. zur Generatorstarteinrichtung, zur Abschaltung weniger wichtiger Verbraucher, zur Anzeige einer Störung, zum situationsabhängigen Batterieladen dienen.
Beispielsweise stehen zum Generatostart drei, zum Generatorstopp eine frei einstellbare Spannungs-Zeitkombination zur Verfügung. Ferner können leistungsabhängige Faktoren des Kombi-Wechselrichter hinzugefügt werden.
Mittels der in der Fernbedienung integrierten SD-Karte können die Kombi-Wechselrichter extern vorkonfiguriert oder auch ein Software-Update durchgeführt werden, so dass die Geräte immer auf dem neuesten Stand sind.

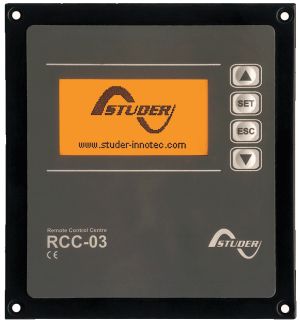

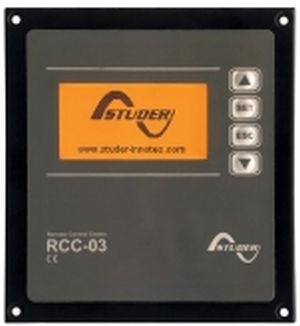

Philippi RCC-03

Fernbedienung zur Steuerung und Anzeige der Kombi- Wechselrichter der Serie XTM/ XTH, Aufbau- bzw. Einbauversion. Incl. Verbindungskabel 2m
Abmessungen: L 130 x B 120 x H 40mm
Über die graphische Anzeige der Fernbedienung können zahlreiche Informationen über den Zustand des Kombi-Wechselrichters der Serien XTM und XTH abgerufen werden. Außerdem werden alle Fehlerzustände protokolliert und angezeigt, um mögliche Probleme rechtzeitig erkennen zu können.
An der Fernbedienung können viele Einstellungen des Kombi-Wechselrichters programmiert werden, wie etwa die Ladekennlinie des Batterieladers und die verschiedenen Betriebsarten. Auch können die beiden Hilfskontakte programmiert werden, die z.B. zur Generatorstarteinrichtung, zur Abschaltung weniger wichtiger Verbraucher, zur Anzeige einer Störung, zum situationsabhängigen Batterieladen dienen.
Beispielsweise stehen zum Generatostart drei, zum Generatorstopp eine frei einstellbare Spannungs-Zeitkombination zur Verfügung. Ferner können leistungsabhängige Faktoren des Kombi-Wechselrichter hinzugefügt werden.
Mittels der in der Fernbedienung integrierten SD-Karte können die Kombi-Wechselrichter extern vorkonfiguriert oder auch ein Software-Update durchgeführt werden, so dass die Geräte immer auf dem neuesten Stand sind.

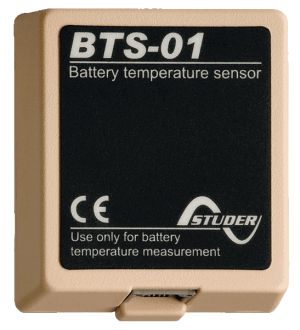

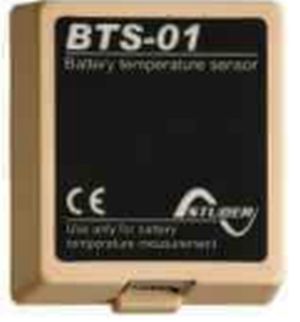

Philippi BTS 01

Batterietemperaturfühler zur Anpassung der Ladespannung an die Batterietemperatur. Kabellänge: 3m
Abmessungen: L 58 x B 52 x 23mm



Philippi RCM 10

Zusatzmodul zur Fernsteuerung Ein/Aus der Kombi-Wechselrichter der Serie XTM / XTH.
Dadurch kann der Eigenverbrauch des XTM / XTH unter 1mA gesenkt werden.
Hutschienenmontage
Inkl. 3m Verbindungskabel.
Abmessungen (BxHxT): 45x73x45mm

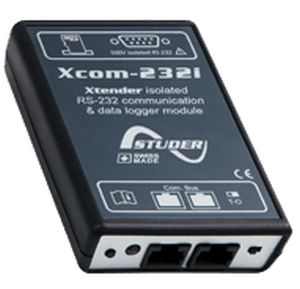

Philippi XCOM 232i

Kommunikationsinterface CAN/RS-232 und Datenloggermodul für XTender XTS / XTM / XTH / VT.
Abmessungen (LxBxH): 113x76x25mm



Philippi CAB-RJ45-2

2m Kommunikationskabel zur Verbindung von Kombi-Wechselrichter mit Fernbedienung RCC02 / RCC03 oder zum Aufbau dreiphasiger Systeme bzw. zur Parallelschaltung von mehreren Geräten.



Philippi CAB-RJ45-5

5m Kommunikationskabel zur Verbindung von Kombi-Wechselrichter mit Fernbedienung RCC02 / RCC03 oder zum Aufbau dreiphasiger Systeme bzw. zur Parallelschaltung von mehreren Geräten.



Philippi CAB-RJ45-20

20m Kommunikationskabel zur Verbindung von Kombi-Wechselrichter mit Fernbedienung RCC02 / RCC03 oder zum Aufbau dreiphasiger Systeme bzw. zur Parallelschaltung von mehreren Geräten.

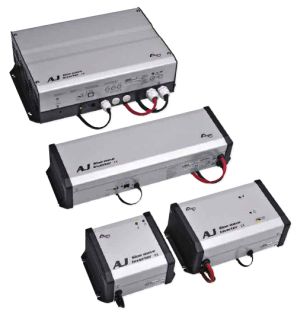

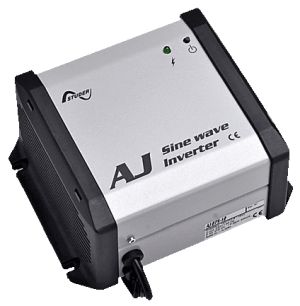

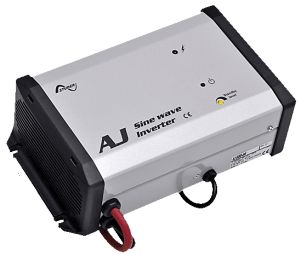

Philippi Sinus-Wechselrichter

Die Sinus-Wechselrichter der Serie "AJ" ermöglichen den Betrieb von 230V-Verbrauchern unabhängig vom Landnetz. Die 230V / 50Hz-Wechselspannung wird aus einem 12V bzw. 24V-Batterie-Bordnetz erzeugt.
Das hohe Überlastvermögen der Geräte (kurzzeitig kann die 3-fache Nennleistung entnommen werden) ermöglicht den sicheren Betrieb von motorischen Verbrauchern wie Staubsauger, Kühlschränke und Elektrowerkzeuge aller Art, selbst wenn deren Leistungsaufnahme über der Wechselrichter-Nennleistung liegt. Die reine Sinus-Ausgangsspannung ermöglicht den störungsfreien Betrieb von Computermonitoren, Videorecordern und Fernsehern und sorgt für den sicheren Anlauf von motorischen Verbrauchern mit hohem Anlaufstrom.
An der Steuertaste kann der Sinus-Wechselrichter ein- und ausgeschaltet werden.
Die grüne Kontrollleuchte zeigt die Funktion des Gerätes an. Blinkt die Anzeige, so ist der Sinus-Wechselrichter im Stand-by-Modus, der sich durch eine sehr geringe Stromaufnahme auszeichnet.
Ein akustischer Signalgeber meldet, ob der Sinus-Wechselrichter wegen drohender Überlast oder Unterspannung selbst abschaltet oder sich nach dem Einschalten im ordnungsgemäßen Zustand befindet.
Die Stand-by-Schaltung (ab AJ 400) schaltet den Sinus-Wechselrichter automatisch aus, sobald kein Verbraucher mehr eingeschaltet ist. Diese Schwelle ist zwischen 1-20W einstellbar, um auch für kleinere Verbraucher (z.B. Digitaluhr) den ständigen Einsatz zu gewährleisten.

Bild Beschreibung Artikelnr. Preis in Euro

Philippi AJ 275-12

Betriebsspannung: 12V
Eingangsspannungsbereich: 10,5V- 16V
Stromaufn. b. Nennleistung: 18A
max. Wirkungsgrad: 93%
Ausgangsspannung: 230V ± 5%
Ausgangsfrequenz: 50Hz ± 0,05%
Dauerleistung: 200VA
Leistung 30min: 275VA
Anlaufleistung: 400VA
Verbrauch stand- by/ on: -/ 1,9W
Stand by system (1- 20W): Nein
Fernsteuerbar: Nein
Gewicht: 2,3kg
Abmessungen: T 142 x H 84 x B 174mm



Philippi AJ 500-12

Betriebsspannung: 12V
Eingangsspannungsbereich: 10,5V- 16V
Stromaufn. b. Nennleistung: 36A
max. Wirkungsgrad: 93%
Ausgangsspannung: 230V ± 5%
Ausgangsfrequenz: 50Hz ± 0,05%
Dauerleistung: 400VA
Leistung 30min: 500VA
Anlaufleistung: 1000VA
Verbrauch stand- by/ on: 0,3/ 3,8W
Stand by system (1- 20W): Ja
Fernsteuerbar: Nein
Gewicht: 4,5kg
Abmessungen: T 142 x H 84 x B 252mm

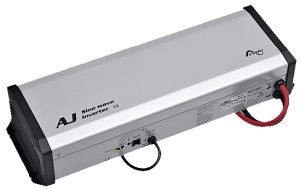

Philippi AJ 1000-12

Betriebsspannung: 12V
Eingangsspannungsbereich: 10,5V- 16V
Stromaufn. b. Nennleistung: 72A
max. Wirkungsgrad: 93%
Ausgangsspannung: 230V ± 5%
Ausgangsfrequenz: 50Hz ± 0,05%
Dauerleistung: 800VA
Leistung 30min: 1000VA
Anlaufleistung: 2400VA
Verbrauch stand- by/ on: 0,3/ 9W
Stand by system (1- 20W): Ja
Fernsteuerbar: Ja (Fernsteuerung bitte separat bestellen - siehe nachfolgender Artikel)
Gewicht: 8,5kg
Abmessungen: T 142 x H 84 x B 440mm



Philippi AJ 2100-12

Betriebsspannung: 12V
Eingangsspannungsbereich: 10,5V- 16V
Stromaufn. b. Nennleistung: 180A
max. Wirkungsgrad: 92%
Ausgangsspannung: 225V ±3%
Ausgangsfrequenz: 50Hz ± 0,05%
Dauerleistung: 2000VA
Leistung 30min: 2100VA
Anlaufleistung: 5000VA
Verbrauch stand- by/ on: 0,5/ 13W
Stand by system (1- 20W): Ja
Fernsteuerbar: Ja (Fernsteuerung bitte separat bestellen - siehe nachfolgender Artikel)
Gewicht: 19kg
Abmessungen: T 273 x H 415 x B 117mm



Philippi AJ 350-24

Betriebsspannung: 24V
Eingangsspannungsbereich: 21V- 32V
Stromaufn. b. Nennleistung: 13A
max. Wirkungsgrad: 94%
Ausgangsspannung: 225V ±3%
Ausgangsfrequenz: 50Hz ± 0,05%
Dauerleistung: 300W
Leistung 30min: 350W
Anlaufleistung: 550W
Verbrauch stand- by/ on: 0,5/ 13W
Stand by system (1- 20W): Ja
Fernsteuerbar: Nein
Gewicht: 19kg
Abmessungen: T 142 x H 84x B 174mm



Philippi AJ 600-24

Betriebsspannung: 24V
Eingangsspannungsbereich: 21V- 32V
Stromaufn. b. Nennleistung: 22A
max. Wirkungsgrad: 94%
Ausgangsspannung: 230V ± 5%
Ausgangsfrequenz: 50Hz ± 0,05%
Dauerleistung: 500W
Leistung 30min: 600W
Anlaufleistung: 1400W
Verbrauch stand- by/ on: 0,3/ 4W
Stand by system (1- 20W): Ja
Fernsteuerbar: Nein
Gewicht: 4,5kg
Abmessungen: T 142 x H 84x B 252mm



Philippi AJ 1300-24

Betriebsspannung: 24V
Eingangsspannungsbereich: 21V- 32V
Stromaufn. b. Nennleistung: 45A
max. Wirkungsgrad: 94%
Ausgangsspannung: 230V ± 5%
Ausgangsfrequenz: 50Hz ± 0,05%
Dauerleistung: 1000VA
Leistung 30min: 1300VA
Anlaufleistung: 3000VA
Verbrauch stand- by/ on: 0,3/ 5W
Stand by system (1- 20W): Ja
Fernsteuerbar: Ja (Fernsteuerung bitte separat bestellen - siehe nachfolgender Artikel)
Gewicht: 8,5kg
Abmessungen: T 142 x H 84x B 440mm



Philippi AJ 2400-24

Betriebsspannung: 24V
Eingangsspannungsbereich: 21V- 32V
Stromaufn. b. Nennleistung: 90A
max. Wirkungsgrad: 95%
Ausgangsspannung: 225V ±3%
Ausgangsfrequenz: 50Hz ± 0,05%
Dauerleistung: 2000W
Leistung 30min: 2400W
Anlaufleistung: 5000W
Verbrauch stand- by/ on: 0,3/ 18W
Stand by system (1- 20W): Ja
Fernsteuerbar: Ja (Fernsteuerung bitte separat bestellen - siehe nachfolgender Artikel)
Gewicht: 18kg
Abmessungen: T 273 x H 415x B 117mm

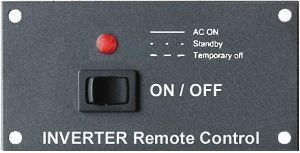

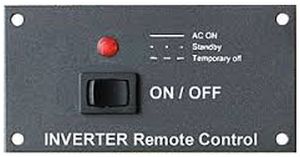

Philippi Fernsteuerung FB-AJ

Für AJ 1000 und AJ2100 zum Fern-Ein- und Ausschalten des Wechselrichters. Optische und Akustische Zustandsanzeige. Ein Verbindungskabel (5m) ist im Lieferumfang enthalten.
Abmessungen (BxH): 105x52,5mm

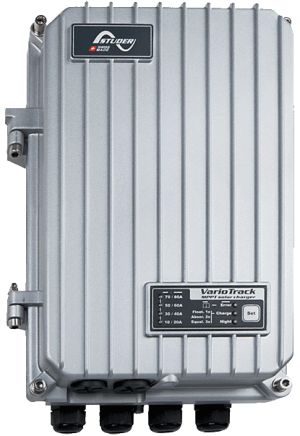

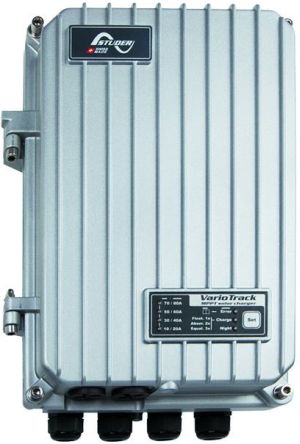

Philippi Solar-Regler Vario Track

Der Solar-Regler VarioTrack erfüllt die höchsten Industriestandards, ist völlig flexibel und programmierbar und erzielt somit eine optimale Leistung aus der Solaranlage. Wenn der VarioTrack an den Solarmodulen und der Batterie angeschlossen ist, lädt dieser die Batterien automatisch und optimal mit aller verfügbaren Solarenergie auf dank einem raffinierten Algorithmus, der den maximalen Arbeitspunkt (MPPT) sucht. Das Maximum Power Point Tracking ( MPPT) sucht beim Solargenerator kontinuierlich die optimale Spannung um die maximal zur Verfügung stehende Leistung abzurufen. Dieser Arbeitspunkt variiert ständig in Abhängigkeit der äusseren Bedingungen (Sonneneinstrahlung, Temperatur), auf die er sich anpassen muss (tracking). Er sorgt für eine optimale Energienutzung durch Tracking-Effizienz und Wirkungsgrad (> 99%), 4-Stufen-Ladegerät für eine längere Batterielebensdauer, 8 vordefinierte Standard-Batterieladekurven.
Voll konfigurierbares System (Umfassende Anzeige, Programmierung und Datenprotokollierung mit den Fernanzeigen RCC02 / RCC03, Kompatibel mit allen Solar-Systemen, optimale Nutzung in einem XTender-System mit einem synchronisierten Batteriemanagement.

Bild Beschreibung Artikelnr. Preis in Euro

Philippi VT 65

Max. Ladestrom: 65A
Batterie-Nennspannung: 12V / 24V / 48V
Max. Solarspannung: 80V
Max. Leistung der PV: 1000W / 2000W / 4000W
Gewicht: 5,2kg
Abmessungen (BxTxH): 120x220x310mm
Rückstrom aus Batterie: < 1W im Nachtbetrieb
Schutzart: IP 54
Besonderheiten: Schutz gegen Falschanschluss und Verpolung



Philippi VT 80

Max. Ladestrom: 80A
Batterie-Nennspannung: 12V / 24V / 48V
Max. Solarspannung: 80V
Max. Leistung der PV: 1250W / 2500W / 5000W
Gewicht: 5,5kg
Abmessungen (BxTxH): 120x220x350mm
Rückstrom aus Batterie: < 1W im Nachtbetrieb
Schutzart: IP54
Besonderheiten: Schutz gegen Falschanschluss und Verpolung

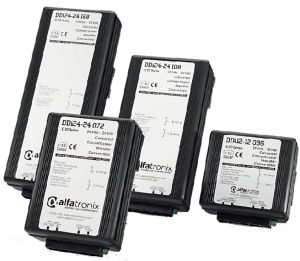

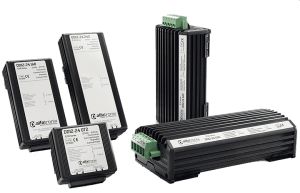

Spannungswandler DC/ DC

Viele Navigationsgeräte, Funkgeräte und Empfänger lassen sich nicht direkt an einer 24V-Bordspannung betreiben, da sie nur für den 12V-Betrieb ausgelegt sind. Der DC/DC-Spannungswandler erzeugt die 12V-Spannung aus einer 24V-Batteriespannung. Dadurch kann auf den Einsatz einer zusätzlichen 12V-Batterie und einem zugehörigen Ladegerät verzichtet werden. Auch entfällt die schädliche Entnahme einer Teilspannung aus dem 24V-Batterieblock. Die 12V-Verbraucher werden direkt aus dem Spannungswandler versorgt. Optimale Schaltungsauslegung ermöglicht hohe Haltbarkeit. Der Spannungswandler wird einfach in einen leicht montierbaren Montageclip eingeschnappt (ist in der Lieferung enthalten).

Bild Beschreibung Artikelnr. Preis in Euro

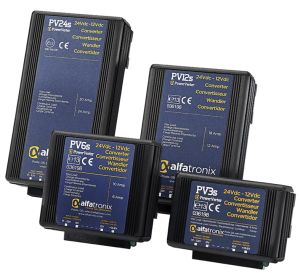

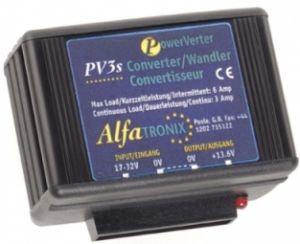

Philippi DC/DC- Wandler 24V/ 12V
PV 3s

Spannungswandler im kompakten Gehäuse. Schaltnetzteiltechnik in SMD- Technologie. Stabiles Aluminiumgehäuse mit Nylon- Endkappen. Elektronischer Schutz gegen Überhitzung und Überspannung. Schutz gegen verpolung durch interne Sicherung. Anschluss über Steckontakt 6,3mm. Lieferung mit Montageclip. Schutzart IP 53.
Eingangsspannungsbereich (PV): 17-32V
Ausgangsspannung (PV): 13,6- 13,9V
Welligkeit: <; 50mV
Wirkungsgrad: typ. 93%
Umgebungstemperatur: -25ºC bis 30ºC, ab 30ºC: Ausgangsstrom fallend.
Eingangs-/ Ausgangsspannung: 24V/ 12V
Dauerleistung: 3A
Spitzenlast (ED= 33%): 6A
Ruhestrom/ Rückstrom: 10mA/ 7mA
Abmessungen: B 87 x H 50 x T 71mm
Gewicht: 256g



Philippi DC/DC- Wandler 24V/ 12V
PV 6s

Spannungswandler im kompakten Gehäuse. Schaltnetzteiltechnik in SMD- Technologie. Stabiles Aluminiumgehäuse mit Nylon- Endkappen. Elektronischer Schutz gegen Überhitzung und Überspannung. Schutz gegen verpolung durch interne Sicherung. Anschluss über Steckontakt 6,3mm. Lieferung mit Montageclip. Schutzart IP 53.
Eingangsspannungsbereich (PV): 17-32V
Ausgangsspannung (PV): 13,6- 13,9V
Welligkeit: <; 50mV
Wirkungsgrad: typ. 93%
Umgebungstemperatur: -25ºC bis 30ºC, ab 30ºC: Ausgangsstrom fallend.
Eingangs-/ Ausgangsspannung: 24V/ 12V
Dauerleistung: 6A
Spitzenlast (ED= 33%): 10A
Ruhestrom/ Rückstrom: 10mA/ 7mA
Abmessungen: B 87 x H 50 x T 88mm
Gewicht: 318g

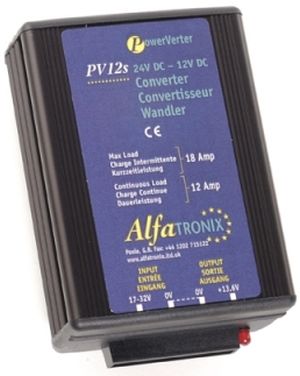

Philippi DC/DC- Wandler 24V/ 12V
PV 12s

Spannungswandler im kompakten Gehäuse. Schaltnetzteiltechnik in SMD- Technologie. Stabiles Aluminiumgehäuse mit Nylon- Endkappen. Elektronischer Schutz gegen Überhitzung und Überspannung. Schutz gegen verpolung durch interne Sicherung. Anschluss über Steckontakt 6,3mm. Lieferung mit Montageclip. Schutzart IP 53.
Eingangsspannungsbereich (PV): 17-32V
Ausgangsspannung (PV): 13,6- 13,9V
Welligkeit: <; 50mV
Wirkungsgrad: typ. 93%
Umgebungstemperatur: -25ºC bis 30ºC, ab 30ºC: Ausgangsstrom fallend.
Eingangs-/ Ausgangsspannung: 24V/ 12V
Dauerleistung: 12A
Spitzenlast (ED= 33%): 18A
Ruhestrom/ Rückstrom: 10mA/ 7mA
Abmessungen: B 87 x H 50 x T 126mm
Gewicht: 455g



Philippi DC/DC- Wandler 24V/ 12V
PV 18s

Spannungswandler im kompakten Gehäuse. Schaltnetzteiltechnik in SMD- Technologie. Stabiles Aluminiumgehäuse mit Nylon- Endkappen. Elektronischer Schutz gegen Überhitzung und Überspannung. Schutz gegen verpolung durch interne Sicherung. Anschluss über Steckontakt 6,3mm. Lieferung mit Montageclip. Schutzart IP 53.
Eingangsspannungsbereich (PV): 17-32V
Ausgangsspannung (PV): 13,6- 13,9V
Welligkeit: <; 50mV
Wirkungsgrad: typ. 93%
Umgebungstemperatur: -25ºC bis 30ºC, ab 30ºC: Ausgangsstrom fallend.
Eingangs-/ Ausgangsspannung: 24V/ 12V
Dauerleistung: 18A
Spitzenlast (ED= 33%): 21A
Ruhestrom/ Rückstrom: 10mA/ 7mA
Abmessungen: B 87 x H 50 x T 166mm
Gewicht: 610g



Philippi DC/DC- Wandler 24V/ 12V
PV 24s

Spannungswandler im kompakten Gehäuse. Schaltnetzteiltechnik in SMD- Technologie. Stabiles Aluminiumgehäuse mit Nylon- Endkappen. Elektronischer Schutz gegen Überhitzung und Überspannung. Schutz gegen verpolung durch interne Sicherung. Anschluss über Steckontakt 6,3mm. Lieferung mit Montageclip. Schutzart IP 53.
Eingangsspannungsbereich (PV): 17-32V
Ausgangsspannung (PV): 13,6- 13,9V
Welligkeit: <; 50mV
Wirkungsgrad: typ. 93%
Umgebungstemperatur: -25ºC bis 30ºC, ab 30ºC: Ausgangsstrom fallend.
Eingangs-/ Ausgangsspannung: 24V/ 12V
Dauerleistung: 24A
Spitzenlast (ED= 33%): 30A
Ruhestrom/ Rückstrom: 10mA/ 9mA
Abmessungen: B 87 x H 50 x T 166mm
Gewicht: 610g

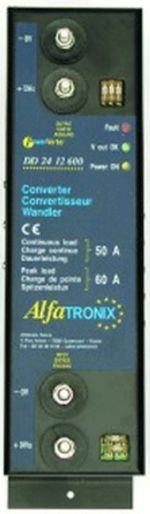

Philippi DC/DC- Wandler 24V/ 12V
DD 24- 12 600

Spannungswandler im kompakten Gehäuse. Schaltnetzteiltechnik in SMD- Technologie. Stabiles Aluminiumgehäuse mit Nylon- Endkappen. Elektronischer Schutz gegen Überhitzung und Überspannung. Schutz gegen verpolung durch interne Sicherung. Anschluss über Steckontakt 6,3mm. Lieferung mit Montageclip. Schutzart IP 53.
Eingangsspannungsbereich (PV): 17-32V
Ausgangsspannung (PV): 13,6- 13,9V
Welligkeit: <; 50mV
Wirkungsgrad: typ. 93%
Umgebungstemperatur: -25ºC bis 30ºC, ab 30ºC: Ausgangsstrom fallend.
Eingangs-/ Ausgangsspannung: 24V/ 12V
Dauerleistung: 50A
Spitzenlast (ED= 33%): 60A
Ruhestrom/ Rückstrom: 22mA/ 22mA
Abmessungen: B 80 x H 100 x T 300mm
Gewicht: 1100g

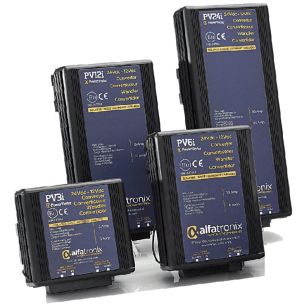

Philippi DC/ DC- Wandler 24V/ 12V mit galvanisch isoliertem Ausgang PV 3i

Spannungswandler im kompakten Gehäuse. Schaltnetzteiltechnik in SMD- Technologie. Stabiles Aluminiumgehäuse mit Nylon- Endkappen. Elektronischer Schutz gegen Überhitzung und Überspannung. Schutz gegen verpolung durch interne Sicherung. Anschluss über Steckontakt 6,3mm. Lieferung mit Montageclip. Schutzart IP 53.
Galvanisch vollisolierter Ausgang für isolierte Stromversorgung auf Schiffen und in Fahrzeugen.
Eingangsspannungsbereich (PV): 17-32V
Ausgangsspannung (PV): 13,6- 13,9V
Welligkeit: <; 50mV
Wirkungsgrad: typ. 93%
Umgebungstemperatur: -25ºC bis 30ºC, ab 30ºC: Ausgangsstrom fallend.
Eingangs-/ Ausgangsspannung: 24V/ 12V
Dauerleistung: 3A
Spitzenlast (ED= 33%): 6A
Ruhestrom/ Rückstrom: 11mA/ 3mA
Abmessungen: B 87 x H 50 x T 88mm
Gewicht: 318g



Philippi DC/ DC- Wandler 24V/ 12V mit galvanisch isoliertem Ausgang PV 12i

Spannungswandler im kompakten Gehäuse. Schaltnetzteiltechnik in SMD- Technologie. Stabiles Aluminiumgehäuse mit Nylon- Endkappen. Elektronischer Schutz gegen Überhitzung und Überspannung. Schutz gegen verpolung durch interne Sicherung. Anschluss über Steckontakt 6,3mm. Lieferung mit Montageclip. Schutzart IP 53.
Galvanisch vollisolierter Ausgang für isolierte Stromversorgung auf Schiffen und in Fahrzeugen.
Eingangsspannungsbereich (PV): 17-32V
Ausgangsspannung (PV): 13,6- 13,9V
Welligkeit: <; 50mV
Wirkungsgrad: typ. 93%
Umgebungstemperatur: -25ºC bis 30ºC, ab 30ºC: Ausgangsstrom fallend.
Eingangs-/ Ausgangsspannung: 24V/ 12V
Dauerleistung: 12A
Spitzenlast (ED= 33%): 18A
Ruhestrom/ Rückstrom: 11mA/ 3mA
Abmessungen: B 87 x H 50 x T 166mm
Gewicht: 610g

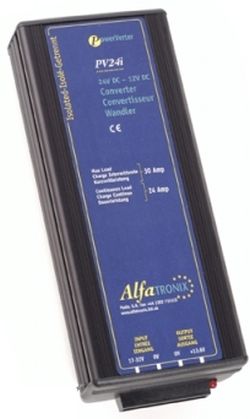

Philippi DC/ DC- Wandler 24V/ 12V mit galvanisch isoliertem Ausgang PV 24i

Spannungswandler im kompakten Gehäuse. Schaltnetzteiltechnik in SMD- Technologie. Stabiles Aluminiumgehäuse mit Nylon- Endkappen. Elektronischer Schutz gegen Überhitzung und Überspannung. Schutz gegen verpolung durch interne Sicherung. Anschluss über Steckontakt 6,3mm. Lieferung mit Montageclip. Schutzart IP 53.
Galvanisch vollisolierter Ausgang für isolierte Stromversorgung auf Schiffen und in Fahrzeugen.
Eingangsspannungsbereich (PV): 17-32V
Ausgangsspannung (PV): 13,6- 13,9V
Welligkeit: <; 50mV
Wirkungsgrad: typ. 93%
Umgebungstemperatur: -25ºC bis 30ºC, ab 30ºC: Ausgangsstrom fallend.
Eingangs-/ Ausgangsspannung: 24V/ 12V
Dauerleistung: 24A
Spitzenlast (ED= 33%): 30A
Ruhestrom/ Rückstrom: 11mA/ 3mA
Abmessungen: B 87 x H 50 x T 216mm
Gewicht: 750g



Philippi DC/DC- Wandler 12V/12V mit galvanisch isoliertem Ausgang DDi 12- 12 36

Spannungswandler im kompakten Gehäuse. Schaltnetzteiltechnik in SMD- Technologie. Stabiles Aluminiumgehäuse mit Nylon- Endkappen. Elektronischer Schutz gegen Überhitzung und Überspannung. Schutz gegen verpolung durch interne Sicherung. Anschluss über Steckontakt 6,3mm. Lieferung mit Montageclip. Schutzart IP 53.
Galvanisch vollisolierter Ausgang für isolierte Stromversorgung auf Schiffen und in Fahrzeugen.
Eingangsspannungsbereich (PV): 17-32V
Ausgangsspannung (PV): 13,6- 13,9V
Welligkeit: <; 50mV
Wirkungsgrad: typ. 93%
Umgebungstemperatur: -25ºC bis 30ºC, ab 30ºC: Ausgangsstrom fallend.
Eingangs-/ Ausgangsspannung: 8- 18V/ 13,6V
Dauerleistung: 3A
Spitzenlast (ED= 33%): 4A
Ruhestrom/ Rückstrom: 17mA/ 0mA
Abmessungen: B 87 x H 50 x T 88mm
Gewicht: 318g



Philippi DC/DC- Wandler 12V/12V mit galvanisch isoliertem Ausgang DDi 12- 12 72

Spannungswandler im kompakten Gehäuse. Schaltnetzteiltechnik in SMD- Technologie. Stabiles Aluminiumgehäuse mit Nylon- Endkappen. Elektronischer Schutz gegen Überhitzung und Überspannung. Schutz gegen verpolung durch interne Sicherung. Anschluss über Steckontakt 6,3mm. Lieferung mit Montageclip. Schutzart IP 53.
Galvanisch vollisolierter Ausgang für isolierte Stromversorgung auf Schiffen und in Fahrzeugen.
Eingangsspannungsbereich (PV): 17-32V
Ausgangsspannung (PV): 13,6- 13,9V
Welligkeit: <; 50mV
Wirkungsgrad: typ. 93%
Umgebungstemperatur: -25ºC bis 30ºC, ab 30ºC: Ausgangsstrom fallend.
Eingangs-/ Ausgangsspannung: 8- 18V/ 13,6V
Dauerleistung: 6A
Spitzenlast (ED= 33%): 10A
Ruhestrom/ Rückstrom: 17mA/ 0mA
Abmessungen: B 87 x H 50 x T 166mm
Gewicht: 610g



Philippi DC/DC- Wandler 24V/24V mit galvanisch isoliertem Ausgang DDi 24- 24 240

Spannungswandler im kompakten Gehäuse. Schaltnetzteiltechnik in SMD- Technologie. Stabiles Aluminiumgehäuse mit Nylon- Endkappen. Elektronischer Schutz gegen Überhitzung und Überspannung. Schutz gegen verpolung durch interne Sicherung. Anschluss über Steckontakt 6,3mm. Lieferung mit Montageclip. Schutzart IP 53.
Galvanisch vollisolierter Ausgang für isolierte Stromversorgung auf Schiffen und in Fahrzeugen.
Eingangsspannungsbereich (PV): 17-32V
Ausgangsspannung (PV): 13,6- 13,9V
Welligkeit: <; 50mV
Wirkungsgrad: typ. 93%
Umgebungstemperatur: -25ºC bis 30ºC, ab 30ºC: Ausgangsstrom fallend.
Eingangs-/ Ausgangsspannung: 16- 36V/ 27,2V
Dauerleistung: 10A
Spitzenlast (ED= 33%): 12A
Ruhestrom/ Rückstrom: 17mA/ 0mA
Abmessungen: B 87 x H 62 x T 217mm
Gewicht: 880g



Philippi DC/DC- Wandler 12V/ 24V DD 12- 24 72

Spannungswandler im kompakten Gehäuse. Schaltnetzteiltechnik in SMD- Technologie. Stabiles Aluminiumgehäuse mit Nylon- Endkappen. Elektronischer Schutz gegen Überhitzung und Überspannung. Schutz gegen verpolung durch interne Sicherung. Anschluss über Steckontakt 6,3mm. Lieferung mit Montageclip. Schutzart IP 53.
Eingangsspannungsbereich (PV): 17-32V
Ausgangsspannung (PV): 13,6- 13,9V
Welligkeit: <; 50mV
Wirkungsgrad: typ. 93%
Umgebungstemperatur: -25ºC bis 30ºC, ab 30ºC: Ausgangsstrom fallend.
Eingangs-/ Ausgangsspannung: 12V/ 26,5V
Dauerleistung: 3A (24V)
Spitzenlast (ED= 33%): 4A (24V)
Ruhestrom/ Rückstrom: 110mA/ 40mA
Abmessungen: B 87 x H 50 x T 88mm
Gewicht: 318g



Philippi DC/DC- Wandler 12V/ 24V DD 12- 24 240

Spannungswandler im kompakten Gehäuse. Schaltnetzteiltechnik in SMD- Technologie. Stabiles Aluminiumgehäuse mit Nylon- Endkappen. Elektronischer Schutz gegen Überhitzung und Überspannung. Schutz gegen verpolung durch interne Sicherung. Anschluss über Steckontakt 6,3mm. Lieferung mit Montageclip. Schutzart IP 53.
Eingangsspannungsbereich (PV): 17-32V
Ausgangsspannung (PV): 13,6- 13,9V
Welligkeit: <; 50mV
Wirkungsgrad: typ. 93%
Umgebungstemperatur: -25ºC bis 30ºC, ab 30ºC: Ausgangsstrom fallend.
Eingangs-/ Ausgangsspannung: 12V/ 27,6V
Dauerleistung: 10A (24V)
Spitzenlast (ED= 33%): 12A (24V)
Ruhestrom/ Rückstrom: 10mA/ 10mA
Abmessungen: B 87 x H 50 x T 217mm
Gewicht: 820g



Philippi DC/DC- Wandler 12V/ 24V DD 12- 24 600

Spannungswandler im kompakten Gehäuse. Schaltnetzteiltechnik in SMD- Technologie. Stabiles Aluminiumgehäuse mit Nylon- Endkappen. Elektronischer Schutz gegen Überhitzung und Überspannung. Schutz gegen verpolung durch interne Sicherung. Anschluss über Steckontakt 6,3mm. Lieferung mit Montageclip. Schutzart IP 53.
Eingangsspannungsbereich (PV): 17-32V
Ausgangsspannung (PV): 13,6- 13,9V
Welligkeit: <; 50mV
Wirkungsgrad: typ. 93%
Umgebungstemperatur: -25ºC bis 30ºC, ab 30ºC: Ausgangsstrom fallend.
Eingangs-/ Ausgangsspannung: 12V/ 27,6V
Dauerleistung: 25A (24V)
Spitzenlast (ED= 33%): 30A (24V)
Ruhestrom/ Rückstrom: 10mA/ 10mA
Abmessungen: B 125 x H 74 x T 283mm
Gewicht: 1860g

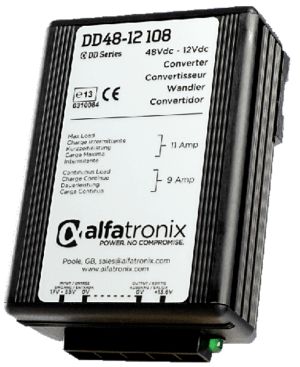

Philippi DC/DC- Wandler 48V/ 12V DD 48- 12 108

Spannungswandler im kompakten Gehäuse. Schaltnetzteiltechnik in SMD- Technologie. Stabiles Aluminiumgehäuse mit Nylon- Endkappen. Elektronischer Schutz gegen Überhitzung und Überspannung. Schutz gegen verpolung durch interne Sicherung. Anschluss über Steckontakt 6,3mm. Lieferung mit Montageclip. Schutzart IP 53.
Eingangsspannungsbereich (PV): 17-32V
Ausgangsspannung (PV): 13,6- 13,9V
Welligkeit: <; 50mV
Wirkungsgrad: typ. 93%
Umgebungstemperatur: -25ºC bis 30ºC, ab 30ºC: Ausgangsstrom fallend.
Eingangs-/ Ausgangsspannung: 48V/ 13,6V
Dauerleistung: 9A (12V)
Spitzenlast (ED= 33%): 11A (12V)
Ruhestrom/ Rückstrom: 15mA
Abmessungen: B 87 x H 50 x T 127mm
Gewicht: 420g



Philippi Bug-Heck-Umschalter

Bild Beschreibung Artikelnr. Preis in Euro

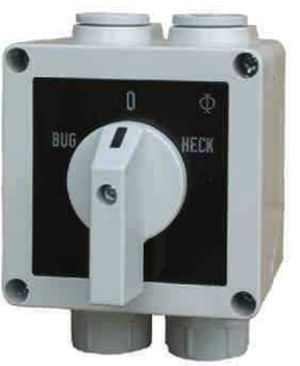

Philippi CAG 20 BH

Manuelle Umschaltung Bug- Heck für 2 Land Einspeisungen, max. 25A, IP X4
Abmessungen: B 82 x H 92 x T 92mm
Wird an Bord einer Yacht jeweils an Bug und Heck ein Landanschlusssteckverbinder eingebaut, so muss ein zweipoliger Umschalter oder ein automatisches Umschaltrelais zur Trennung der beiden Einspeisungen vorgesehen werden. Der Schalter hält den nicht benutzten Steckverbinder spannungsfrei.Wenn kein Umschalter eingebaut wird, dann stehen die jeweils nicht gesteckten Stiftkontakte unter Netzspannung - Lebensgefahr!

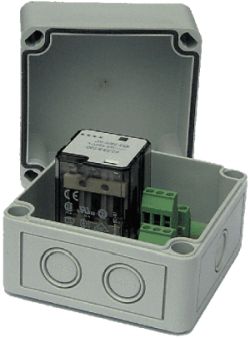

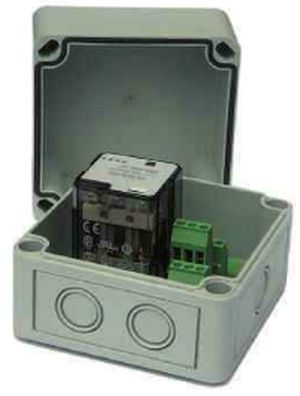

Philippi LAE 241

Automatische Bug- Heck- Umschaltung für 2 Land Einspeisungen, max. 16A, IP X4
Abmessungen: B 94 x H 94 x T 81mm
Wird an Bord einer Yacht jeweils an Bug und Heck ein Landanschlusssteckverbinder eingebaut, so muss ein zweipoliger Umschalter oder ein automatisches Umschaltrelais zur Trennung der beiden Einspeisungen vorgesehen werden. Der Schalter hält den nicht benutzten Steckverbinder spannungsfrei.Wenn kein Umschalter eingebaut wird, dann stehen die jeweils nicht gesteckten Stiftkontakte unter Netzspannung - Lebensgefahr!



Philippi Umschalteinheiten

Bild Beschreibung Artikelnr. Preis in Euro

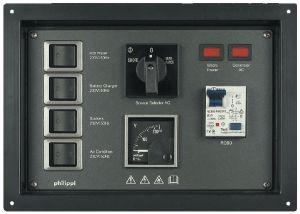

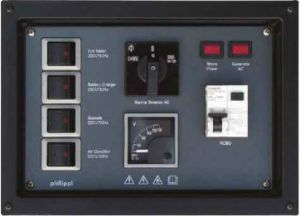

Philippi LAE 111

Landanschluss- Umschalteinheit für Land- Generator- oder Land- Wechselrichter- Stromübernahme 230V/ 50Hz. Strombelastbarkeit max. 25A, 2 Netzkonntrollleuchten zeigen Netzanschluss, Voltmeter 250V für Bordspannung. 4 zweipolige Schutzschalter (10A). Anschluss auf der rückseite über Durchführungsklemmen.
FI/ LS- Schutzschalter: RCBO 25A 0,03A 2- polig
Abmessungen: B 260 x H 185 x 100mm
Aussschnittmaß: B 235 x H 160mm

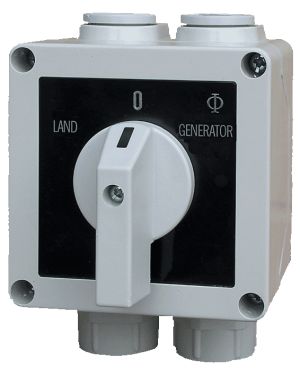

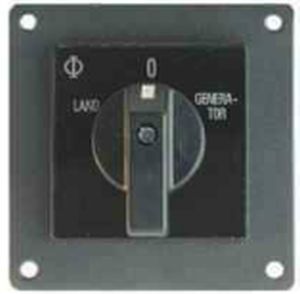

Philippi CAG 20 LG

Manuelle Umschaltung für Land- Generatoren Einseisungen, max. 25A, IP X4
Abmessungen: B 82 x H 92 x T 92mm

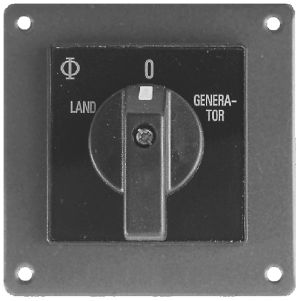

Philippi Leer CA

Leerplatte zur einfacheren Montage eines Nockenschalters der Serie CH 16 z.B. in eine Holzwand. Lieferung ohne Nockenschalter.
Abmessungen: B 70 x H 70 x T 3mm



Nockenschalter für die individuelle Nachrüstung in 230V Anlage

Bild Beschreibung Artikelnr. Preis in Euro

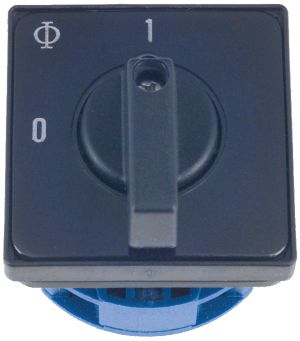

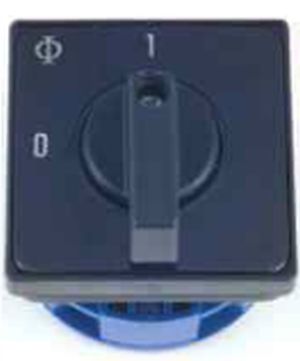

Hauptschalter 0- 1 CH 16 A 291

Strombelastbarkeit: 25A
Front/ Einbaustiefe: 48 x 48/ 44mm
Für Montage in Frontplatten mit einer max. Wandstärke von 5mm - für größere Wandstärken Paneel Leer CA (siehe vorgenannte Artikel) verwenden.



Hauptschalter 0- 1 CH 63 A 291

Strombelastbarkeit: 63A
Front/ Einbaustiefe: 64 x 64/ 43mm
Für Montage in Frontplatten mit einer max. Wandstärke von 5mm - für größere Wandstärken Paneel Leer CA (siehe vorgenannte Artikel) verwenden.

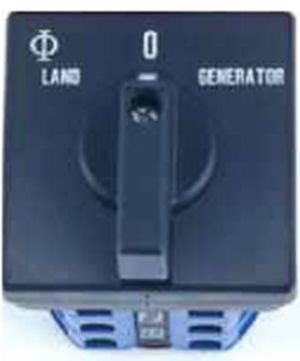

Land- Generator Umschalter 1- 0- 2
CH 16 A 211 LG

Strombelastbarkeit: 25A
Front/ Einbaustiefe: 48 x 48/ 58mm
Für Montage in Frontplatten mit einer max. Wandstärke von 5mm - für größere Wandstärken Paneel Leer CA (siehe vorgenannte Artikel) verwenden.



Land- Generator Umschalter 1- 0- 2
CH 63 A 211 LG

Strombelastbarkeit: 63A
Front/ Einbaustiefe: 64 x 64/ 56mm
Für Montage in Frontplatten mit einer max. Wandstärke von 5mm - für größere Wandstärken Paneel Leer CA (siehe vorgenannte Artikel) verwenden.

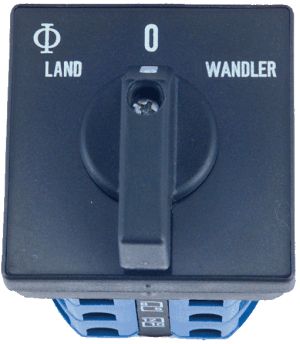

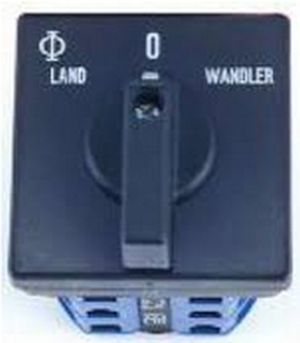

Land- Wandler Umschalter 1- 0- 2
CH 16 A 211 LW

Strombelastbarkeit: 25A
Front/ Einbaustiefe: 48 x 48/ 58mm
Für Montage in Frontplatten mit einer max. Wandstärke von 5mm - für größere Wandstärken Paneel Leer CA (siehe vorgenannte Artikel) verwenden.



Land- Wandler Umschalter 1- 0- 2
CH 63 A 211 LW

Strombelastbarkeit: 63A
Front/ Einbaustiefe: 64 x 64/ 56mm
Für Montage in Frontplatten mit einer max. Wandstärke von 5mm - für größere Wandstärken Paneel Leer CA (siehe vorgenannte Artikel) verwenden.

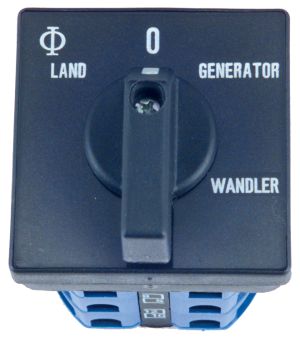

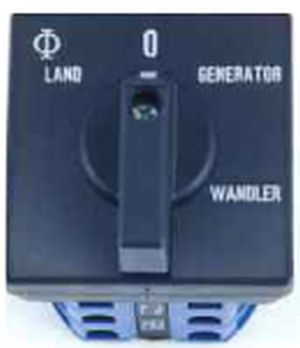

Land- Generator- Wandler
Umschalter 1- 0- 2-3 CH 16 A 251

Strombelastbarkeit: 25A
Front/ Einbaustiefe: 48 x 48/ 86mm
Für Montage in Frontplatten mit einer max. Wandstärke von 5mm - für größere Wandstärken Paneel Leer CA (siehe vorgenannte Artikel) verwenden.



Land- Generator- Wandler
Umschalter 1- 0- 2-3 CH 63 A 251

Strombelastbarkeit: 63A
Front/ Einbaustiefe: 64 x 64/ 81mm
Für Montage in Frontplatten mit einer max. Wandstärke von 5mm - für größere Wandstärken Paneel Leer CA (siehe vorgenannte Artikel) verwenden.

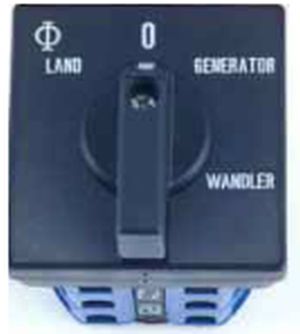

Land- Generator- Wandler
Umschalter 1- 0- 2- 2 CH 16 D 926

Ausgrenzung Ladebetrieb bei Wandler
Strombelastbarkeit: 25A
Front/ Einbaustiefe: 48 x 48/ 86mm
Für Montage in Frontplatten mit einer max. Wandstärke von 5mm - für größere Wandstärken Paneel Leer CA (siehe vorgenannte Artikel) verwenden.

Land- Generator- Wandler
Umschalter 1- 0- 2- 2 CH 16 D 926

Ausgrenzung Ladebetrieb bei Wandler
Strombelastbarkeit: 63A
Front/ Einbaustiefe: 64 x 64/ 81mm
Für Montage in Frontplatten mit einer max. Wandstärke von 5mm - für größere Wandstärken Paneel Leer CA (siehe vorgenannte Artikel) verwenden.

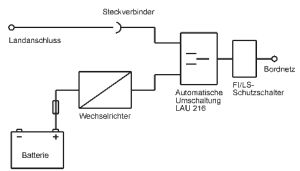

Umschalteinheiten für mehrere AC Energiequellen

Soll ein Generator und/oder Wechselrichter zusätzlich zum Landanschluss in das bestehende Wechselstrom-Bordnetz einspeisen können, ist zur Trennung und sicheren Umschaltung der einzelnen Energiequellen eine Umschalteinheit notwendig. Die Umschalteinheiten arbeiten mit verzögerter Umschaltung zwischen den einzelnen Quellen, um die Gefahr eines Kurzschluss, bedingt durch Phasenverschiebung der Quellen und induktive Lastströme, zu verhindern. Bei Nachrüstung einer Umschalteinheit muss darauf geachtet werden, dass die Ausgänge über RCBO- (FI/LS) Schutzschalter abgesichert sind.
Die Umschalteinheiten LAU sind für den Anschluss an den Philippi P-BUS über das Interface CAV vorbereitet. In Verbindung mit dem Interface CAV lassen sich am System-Monitor PSM die Umschaltverzögerungszeit und die Spannungsschwellen an die jeweiligen Energiequellen anpassen. Ein zusätzlicher Ausgangsstromkreis sorgt dafür, dass z.B. bei Wechselrichterbetrieb die Funktion von Ladegerät und Boiler ausgeschlossen wird, um die Batterien vo ungewollter Entladung zu schützen.

Bild Beschreibung Artikelnr. Preis in Euro

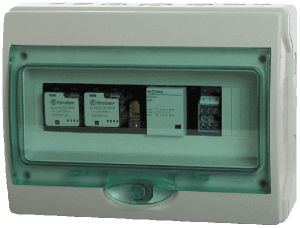

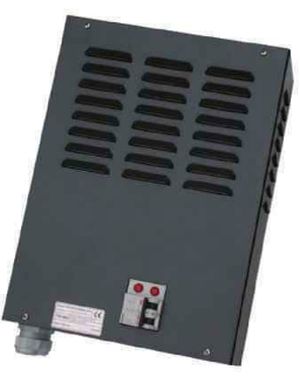

LAU 216

Nennspannung: 230V / 50Hz
AC-Eingang 1: 16A
AC-Eingang 2: 16A
AC-Ausgang 1: 16A
AC-Ausgang 2: 16A
Abmessungen: B 160 x H 200 x T 115mm
P-BUS-Schnittstelle: über Interface CAV



LAU 216 F

Nennspannung: 230V / 50Hz
AC-Eingang 1: 16A
AC-Eingang 2: 16A
RCBO (FI/LS): 16A / 30mA
AC-Ausgang 1: 16A
AC-Ausgang 2: 16A
Abmessungen: B 195 x H 200 x T 115mm
P-BUS-Schnittstelle: über Interface CAV



LAU 325

Nennspannung: 230V / 50Hz
AC-Eingang 1: 16A
AC-Eingang 2: 16A
AC-Eingang 3: 25A
AC-Ausgang 1: 25A
AC-Ausgang 2: 16A
Abmessungen: B 266 x H 200 x T 115mm
P-BUS-Schnittstelle: über Interface CAV



LAU 340

Nennspannung: 230V / 50Hz
AC-Eingang 1: 16A
AC-Eingang 2: 16A
AC-Eingang 3: 40A
AC-Ausgang 1: 40A
AC-Ausgang 2: 16A
Abmessungen: B 335 x H 270 x T 145mm
P-BUS-Schnittstelle: über Interface CAV

LAU 325 F

Nennspannung: 230V / 50Hz
AC-Eingang 1: 16A
AC-Eingang 2: 16A
AC-Eingang 3: 25A
RCBO (FI/LS): 25A / 30mA
AC-Ausgang 1: 25A
AC-Ausgang 2: 16A
Abmessungen: B 266 x H 200 x T 115mm
P-BUS-Schnittstelle: über Interface CAV



LAU 340 F

Nennspannung: 230V / 50Hz
AC-Eingang 1: 16A
AC-Eingang 2: 16A
AC-Eingang 3: 40A
RCBO (FI/LS): 40A / 30mA
AC-Ausgang 1: 40A
AC-Ausgang 2: 16A
Abmessungen: B 335 x H 270 x T 145mm
P-BUS-Schnittstelle: über Interface CAV

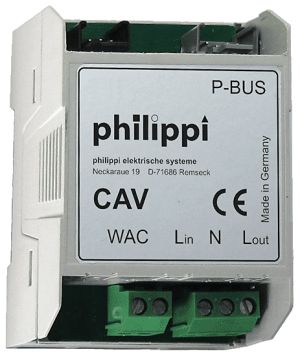

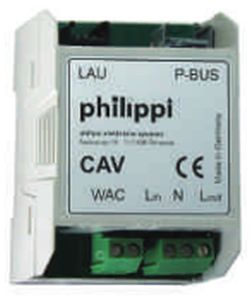

AC-Interface CAV

Das AC-Interface CAV stellt folgende Informationen zur Verfügung: AC-Bordnetzspannung V und AC-Bordnetzstrom A, Verbrauchte Kilowattstunden in kWh seit letztem Reset.
In Kombination mit einer der vorgenannten AC-Umschalteinheit LAU werden zusätzlich die möglichen AC-Stromquellen, deren aktuelle Spannung und die aktive Quelle angezeigt.
Hutschienengehäuse für den P-BUS zur Messung einer AC-Phase 230V/50Hz. Der elektrische Anschluß erfolgt über Schraubklemmen. Anschluß an den P-BUS über ein M12-T-Kabel (im Lieferumfang enthalten).
Strommessbereich: 16A (int. Shunt), 100A (über externen Wandler WAC - bitte separat bestellen, siehe nachfolgender Artikel).
Abmessungen (LxBxH): ca. 76x53x46mm

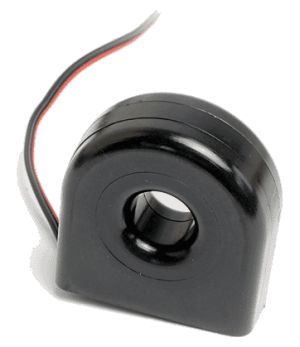

WAC 100

Wechselstromwandler max. 100A - passend für vorgenanntes AC-Interface CAV.
Abmessungen (LxBxH): ca. 35x35x15mm





Bild Beschreibung Artikelnr. Preis in Euro

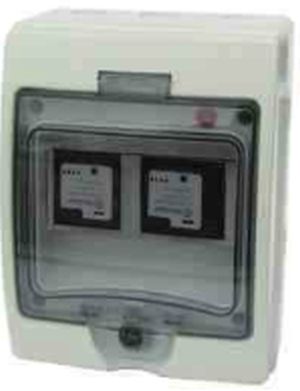

PHB 16

Die Polaritätskontrolle PHB 16 schaltet das Bordnetz automatisch in die korrekte Polarität. Sollte die Landanschlussleitung verpolt sein, erkennt dies der PHB 16 und schaltet automatisch auf die korrekte Polarität. Dadurch kann ein Auslösen des RCB-Schutzschalters am Steg verhindert werden. Der Mess-Fehlerstrom beträgt 1,4mA.
Schutzart: IP 65
Der PHB 16 ist nicht geeignet für AC-Netze ohne Schutzleiter, da hier keine Fehlererkennung möglich ist.
Abmessungen (BxHxT): 160x200x115mm

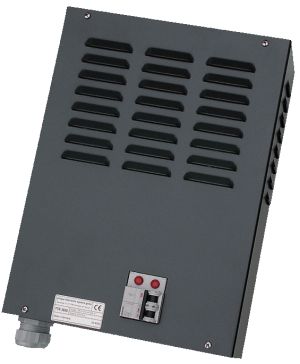

Philippi Trenntransformator / Galvanischer Isolator

Philippi Tenntransformator:

Befinden sich zwei verschiedene Metalle im gleichen Elektrolyten, entsteht aufgrund der unterschiedlichen elektrochemischen Potenziale (Spannungsreihe) zwischen Ihnen eine elektrische Spannung. Sind beide Metalle miteinander verbunden, so entsteht ein Stromfluss (umgekehrte Elektrolyse), welcher solange fliesst, bis das Metall mit dem niedrigerem Potenzial verbraucht ist. Eine Gefahr dafür ist der Landanschluss bei Yachten mit Metallrümpfen, da der Schutzleiter im Boot geerdet ist. Liegt eine Aluminiumyacht neben einer Stahl-Spundwand oder einer Stahlyacht, so wird der galvanische Stromkreis ebenfalls geschlossen. Dieser Stromkreis lässt sich nur durch Trennung der Schutzleiter-Verbindung am Boot unterbrechen. Um die elektrische Sicherheit zu gewährleisten, muss dazu ein Trenntransformator eingebaut werden. Dadurch wird der Rumpf vom Landnetzpotenzial getrennt. Sekundärseitig wird ein neues vom Landnetz isoliertes elektrisches Netz (TN-System) mit nachgeschaltetem Fehlerstrom-Schutzschalter aufgebaut.
Ringkern-Trenntransformatoren mit einem Spannungsverhältnis 230/230V ermöglichen die galvanische Trennung des 230V-Bordnetzes vom Landnetz. Soll ein 115V-Bordnetz mit 230V-Netzspannung betrieben werden, ist ein Spannungsverhältnis 115/230V erforderlich. Mit einem mechanischen Eingangsspannungs-Umschalter kann ein 230V-Bordnetz wahlweise mit 115V oder 230V-Netzspannung betrieben werden. Gehäuse aus seewasserbeständigem Aluminium-Edelstahl mit Kunststoffbeschichtung für Wand- oder Bodenmontage geeignet. Anschluss an internen Klemmen, Eingangsabsicherung durch Schutzschalter MCB. Serienmäßig mit professionellem elektronischen Sanftanlauf (Einschaltstrombegrenzung ESB) ausgestattet.

Bild Beschreibung Artikelnr. Preis in Euro

Philippi RTR 25 230//230

Abmessungen: B410 x T290 x H170mm
Eingangsspannung: 230V
Ausgangsspannung: 230V
Leistung 2500W
Gewicht: ca. 21 Kg
Eingangsumschalter: Nein
Einschaltstrombegrenzung : Ja

Philippi RTR 25 115//230

Abmessungen: B410 x T290 x H170mm
Eingangsspannung: 115V
Ausgangsspannung: 230V
Leistung 2500W
Gewicht: ca. 21 Kg
Eingangsumschalter: Nein
Einschaltstrombegrenzung : Ja

Philippi RTR 25 230//115

Abmessungen: B410 x T290 x H170mm
Eingangsspannung: 230V
Ausgangsspannung: 115V
Leistung 2500W
Gewicht: ca. 21 Kg
Eingangsumschalter: Nein
Einschaltstrombegrenzung : Ja

Philippi RTR 25 115-230//230

Abmessungen: B410 x T290 x H170mm
Eingangsspannung: 115/230V (Umschalter)
Ausgangsspannung: 230V
Leistung 2500W
Gewicht: ca. 21 Kg
Eingangsumschalter: ja
Einschaltstrombegrenzung : Ja

Philippi RTR 36 230//230

Abmessungen: B410 x T290 x H170mm
Eingansspannung: 230V
Ausgangsspannung: 230V
Leistung: 3600W
Gewicht: 27Kg
Eingangsumschalter: Nein
Einschaltsrombegrenzung: Ja

Philippi RTR 36 115//230

Abmessungen: B410 x T290 x H170mm
Eingansspannung: 115V
Ausgangsspannung: 230V
Leistung: 3600W
Gewicht: 27Kg
Eingangsumschalter: Nein
Einschaltsrombegrenzung: Ja

Philippi RTR 36 230//115

Abmessungen: B410 x T290 x H170mm
Eingansspannung: 230V
Ausgangsspannung: 115V
Leistung: 3600W
Gewicht: 27Kg
Eingangsumschalter: Nein
Einschaltsrombegrenzung: Ja

Philippi RTR 36 115-230//230

Abmessungen: B410 x T290 x H170mm
Eingansspannung: 115/360V
Ausgangsspannung: 230V
Leistung: 3600W
Gewicht: 27Kg
Eingangsumschalter: Ja
Einschaltsrombegrenzung: Ja

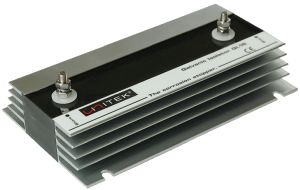

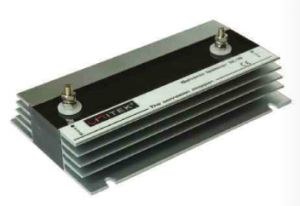

Philippi Galvanischer Isolator GI 16

Zur Vermeidung galvanischer Ströme zwischen dem Rumpf und dem Landnetz kann ein galvanischer Isolator gesetzt werden. Zwei jeweils antiparallel und in Reihe geschaltete Dioden erzeugen ein so hohes Sperrpotential, dass galvanische Ströme nicht mehr fliessen können. Der galvanische Isolator wird vor allem für Yachten mit Kunststoffrumpf empfohlen, um die Antriebseinheit vor galvanischer Korrosion - bedingt durch den Landanschluss - zu unterbinden.
Wasserdicht vergossene Elektronik im eloxiertem Aluminiumgehäuse.
Strombelastbarkeit: 16 A
Peakstrom: 5000A
Anschlussbolzen: 2 x M6
Gewicht 1Kg
Abmessungen: 200x120x60mm


// 1.2198 Sekunden
