Blöcke Harken Übersicht →Harken Klemmen-Basen und Harken Aufsteller Basen
Harken Klemmen-Basen
Schwenkbare Klemmen-Basen richten sich stets nach dem Trimmer aus.
Kugelgelagerte Schwenk-Basen haben zwei Lagen Delrin® Kugeln, um das leichte Drehen unter allen Lasten zu gewährleisten. Die Basis hat einen Anschlag, der ein Überdrehen mit Wuling verhindert; ferner eine Aufstellfeder und U-Adapter zur Aufnahme einer Reihe geeigneter Blöcke.
Die HK144 ist die Standard-Verision mit hohem Arm.
Ideal für ins Cockpit oder auf größeren Kielbooten und kleinen Offshore Schiffen mit 76mm Kunstoff-Blöcken. Die niedrige HK205 wird auf Decksniveau angebracht oder auf kleineren Booten eingesetzt. Die HK1574 ist für Midrange Blöcke.
Die HK216 verfügt über eine zweite Klemme für eine durch die Basis aufsteigende Leine. Oft wird der Niederholer oder das Achterstag über die selbe Schwenkbasis bedient wie die Großschot.

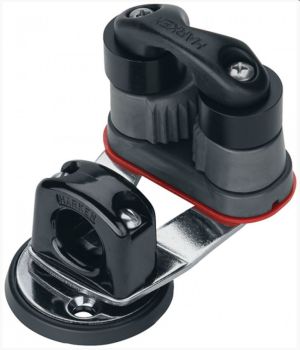

Die HK240, HK241 und HK639 sind einfache Schwenk-Basen für Groß- und Fockschot auf sehr kleinen Booten, oder für Kontrollleinen auf jedem Schiff.
Die HK402 und HK403 haben Doppel-Klemmen für eine Zweigang-Großschot.
Die Schwenkbasis HK462 mit HK468 Micro Cam-Matic erlaubt präzises Klemmen. Die 16mm Scheiben laufen reibungsarm auf Stahl Kugellager für hohe Lasten. Ideal für Kontrollleinen, wo die Winkel auf die Klemme stark variieren.
| Bild |
Beschreibung |
Best. Nr. |
Preis in Euro |
 |
Drehbare Basis mit hohem Arm
Die 144 ist die Standard-Version mit hohem Arm. Ideal für das Cockpit grösserer Kielboote und kleinerer Offshore Schiffe mit 57 und 75 mm Blöcken. Die Schwenkbare Klemmen Basen richtet sich stets nach dem Trimmer aus. Das zweilagige Delrin® garantiert leichtes Drehen, auch unter Last. Eine Nock verhindert Überdrehen und Wuling Bildung. Die Aufstell-Feder und der U-Adapter ermöglichen die Aufnahme einer Reihe geeigneter Blöcke. Die drehbare basis wird mit einem zweiten U-Adapter für 75 mm Blöcke geliefert.
Verwendung:
Grossschot
Fockschot
Kontrollleinen
5mm FH Schraube
Höhe: 146mm
Gewicht: 369g
Leine-Ø: 3-12mm
Lochabstand: 19mm
Verwendung: 57mm/75mm/2,25"/3,00"mit Ratsche
|
|
|
 |
Drehbare Basis mit flachem Arm
Die 205 ist die Standard-Version mit niedrigem Arm. Ideal für die Anbringung an Deck oder im Cockpit kleinerer Kielboote mit 57 mm, Big Bullet- oder kleinen Ratsch-Blöcken. Die Schwenkbare Klemmen Basen richtet sich stets nach dem Trimmer aus. Das zweilagige Delrin® garantiert leichtes Drehen, auch unter Last. Eine Nock verhindert Überdrehen und Wuling Bildung. Die Aufstell-Feder und der U-Adapter ermöglichen die Aufnahme einer Reihe geeigneter Blöcke. Die drehbare basis wird mit einem zweiten U-Adapter für 75 mm Blöcke geliefert.
5mm FH Schraube
Höhe: 114mm
Gewicht: 340g
Leine-Ø: 3-12mm
Lochabstand: 19mm
Verwendung: 57mm/Big Bullet/Dinghy/2,25"/kleine Ratsche |
|
|
 |
Mid-Range Drehbasis
Die 1574 wurde speziell für Mid-Range Blöcke entwickelt. Die Schwenkbare Klemmen Basen richtet sich stets nach dem Trimmer aus. Das zweilagige Delrin® garantiert leichtes Drehen, auch unter Last. Eine Nock verhindert Überdrehen und Wuling Bildung. Die Drehbare Basis kommt mit Aufstellfeder und U-Adapter für 75 mm Blöcke.
6mm FH Schrauben.
Höhe: 151mm
Gewicht: 652g
LeineØ: 6-16mm
Lochabstand: 27mm
Verwendung: Midrange |
|
|
 |
Drehbasis mit Auslöser Klemme
Die Drehbasis mit niedrigem Arm ist ideal für die Anbringung an Deck oder im Cockpit kleinerer Kielboote. Sie richtet sich stets nach dem Trimmer aus. Das zweilagige Delrin® Kugellager garantiert leichtes Drehen, auch unter Last. Die Curryklemme öffnet, zusätzlich zur nnormalen Bedienung, auch durch Druck nach unten.
5mm FH Schraube
Höhe: 110mm
Gewicht: 398g
Leine-Ø: 3-12mm
Lochabstand: 19mm
Verwendung: Big Bullet / Dinghy/2,25"/ kleine Ratsche
|
|
|
 |
Kleine Drehbasis für Double Cam-Matic
Die Kleine Drehbasis mit Double Cam-Matic Curryklemme ist perfekt für eine doppelte Großschotführung. Je nach Situation und Last lässt sich die Großschot besoners schnell, oder besonders fein bedienen.
Die Schwenkbare Klemmen Basen richtet sich stets nach dem Trimmer aus. Das zweilagige Delrin® garantiert leichtes Drehen, auch unter Last. Eine Nock verhindert Überdrehen und Wuling Bildung. Die Aufstellfeder und der U-Adapter ermöglichen die Aufnahme einer Reihe geeigneter Blöcke. Die drehbare Basis wird mit einem zweiten U-Adapter für 75 mm Blöcke geliefert.
5mm FH Schraube
Höhe: 111mm
Gewicht: 362g
Leine-Ø: 8-10mm
Lochabstand: 19mm
Verwendung: 57mm / 2,25"/3,00" Doppel-Ratschen |
|
|
|
Drehbasis für Double Cam-Matic
Die große Drehbasis mit Double Cam-Matic Curryklemme ist perfekt für eine doppelte Großschotführung. Je nach Situation und Last lässt sich die Großschot besoners schnell, oder besonders fein bedienen.
Die Schwenkbare Klemmen Basen richtet sich stets nach dem Trimmer aus. Das zweilagige Delrin® garantiert leichtes Drehen, auch unter Last. Eine Nock verhindert Überdrehen und Wuling Bildung. Die Aufstellfeder und der U-Adapter ermöglichen die Aufnahme einer Reihe geeigneter Blöcke. Die drehbare Basis wird mit einem zweiten U-Adapter für 75 mm Blöcke geliefert.
5mm FH Schraube
Höhe: 146mm
Gewicht: 398g
Leine-Ø: 8-10mm
Lochabstand: 19mm
Verwendung: 57mm / 2,25"/3,00" Doppel-Ratschen |
|
|
 |
Drehbare Basis mit zweiter Klemme
Die 216 ist die einezige Harken Basis. Ideal für die Anbringung an Deck oder im Cockpit kleinerer Kielboote mit 57 mm, Big Bullet- oder kleinen Ratsch-Blöcken. Die zweite Klemme für eine durch die Basis aufsteigende Leine ist perfekt zur Führung viel benutzter Trimmleinen, wie Baumniederholer oder Achterstag.
Die Schwenkbare Klemmen Basen richtet sich stets nach dem Trimmer aus. Das zweilagige Delrin® garantiert leichtes Drehen, auch unter Last. Eine Nock verhindert Überdrehen und Wuling Bildung. Die Aufstell-Feder und der U-Adapter ermöglichen die Aufnahme einer Reihe geeigneter Blöcke. Die drehbare basis wird mit einem zweiten U-Adapter für 75 mm Blöcke geliefert.
5mm FH Schraube
Höhe: 146mm
Gewicht: 454g
Lochabstand: 19mm
Verwendung: 57mm/2,25"/3,00" mit Ratsche |
|
|
 |
Klemmbasis mit Leitöse und 150 Cam-Matic
Die Klemmbasis mit Leitöse und 150 Cam-Matic Curryklemme wird fix montiert.
Sie eignet sich insbesondere zur Schotführung auf kleinen Booten und für Kontrollleinen aller Art.
Verwendung:
Grossschot
Fockschot
Kontrollleinen
5mm RH Schraube
Höhe: 33
Gewicht: 113g
Leine-Ø: 3-12mm
Lochabstand: 38/25mm
Max. Arbeitslast: 139kg
|
|
|
|
Klemmbasis mit Leitöse und 365 Carbo-Cam
Die Klemmbasis mit Leitöse und der leichten 365 Carbo-Cam Curryklemme wird fix montiert.
Sie eignet sich insbesondere zur Schotführung auf kleinen Booten oder für Kontrollleinen aller Art.
Verwendung:
Grossschot
Fockschot
Kontrollleinen
5mm RH Schraube
Höhe: 33
Gewicht: 85g
Leine-Ø: 3-10mm
Lochabstand: 38/25mm
Max. Arbeitslast: 91kg |
|
|
 |
Micro Carbo Cam Basis mit Führung
Die Klemmbasis mit Leitöse und Micro Carbo-Cam Curryklemme wird fix montiert.
Sie eignet sich insbesondere zur Schotführung auf kleinen Booten und für Kontrollleinen aller Art.
Verwendung:
Grossschot
Fockschot
Kontrollleinen
4mm RH Schraube
Höhe: 22mm
Gewicht: 50g
Leine-Ø: 3-6mm
Lochabstand: 27mm
Max. Arbeitslast: 68kg
|
|
|
 |
Drehbare Klemmbasis mit Leitöse und 150 Cam-Matic
Die drehbare Klemmbasis mit Leitöse und 150 Cam-Matic Curryklemme eignet sich insbesondere zur Schotführung auf kleinen Booten und für Kontrollleinen aller Art.
Verwendung:
Grossschot
Fockschot
Kontrollleinen
5mm FH Schraube
Höhe: 49mm
Gewicht: 213g
Leine-Ø: 3-12mm
Lochabstand: 26mm
Max. Arbeitslast: 136kg |
|
|
 |
Drehbasis mit Leitöse und 150 Cam-Matic
Die Drehbasis mit Leitöse und 150 Cam-Matic Curryklemme eignet sich insbesondere zur Schotführung auf kleinen Booten und für Kontrollleinen aller Art.
Gewicht: 259 g
Höhe: 75 mm
Leinendurchmesser : 3-12 mm
Lochabstand Basis: 26 mm
Max. Arbeitslast: 139 kp |
|
|
|
Drehbare Klemmbasis mit Leitöse und 365 Carbo-Cam
Die drehbare Klemmbasis mit Leitöse und 365 Carbo-Cam Curryklemme eignet sich insbesondere zur Schotführung auf kleinen Booten und für Kontrollleinen aller Art.
Verwendung:
Grossschot
Fockschot
Kontrollleinen
5mm FH Schraube
Höhe: 38mm
Gewicht: 184g
Leine-Ø: 3-10mm
Lochabstand: 26mm
Max. Arbeitslast: 68kg |
|
|
 |
Drehbasis mit Micro Cam-Matic
Die drehbasis mit Micro Cam-Matic erlaubt präzises Klemmen. Die 16mm Scheiben laufen reibungsarm auf Stahl Kugellager für hohe Lasten. Ideal für Kontrollleinen, deren Winkel auf die Klemme stark variieren.
Höhe: 46mm
Gewicht: 136g
Leine-Ø: 3-6mm
Lochabstand: 26mm
Max. Arbeitslast: 91kg |
|
|
Harken Aufsteller Basen
Stand-up Basen halten eine Reihe von Blöcken aufrecht, lassen sie frei drehen und kippen damit Schoten unter Last frei ein-/auslaufen können.
Schwenk-Basen mit Kugel-Gelenk
Die Kugel / Pfannen Lagerung lässt den Block schwenken und um 54 Grad kippen. Die Basen HK460 und HK461 haben Verstärkungsplatten aus rostfreiem Stahl für die höheren potentiellen Lasten der 57mm und 75mm Carbo Blöcke; die Basen können mit Federn versehen werden- doch schlagen Blöcke ohne diese nicht aufs Deck.
Relingstütze-Basis
Die HK061 ermöglicht die Montage der verschiedensten Blöcke an Bugkorb und Stützen mit 22 und 25mm Durchmesser.
Sie wird häufig eingesetzt um die Reffleine ins Cockpit zu führen.
Der Block kann sich drehen und neigen, wodurch eine saubere Schotführung erreicht wird.
Midrange Cruising ESP Aufsteller
Für Midrange Blöcke und für 57mm oder 75mm Cruising ESP Blöcke, nehmen Sie die Aufsteller Basis HK1634. Der Kopfzapfen des Blocks passt direkt in den Sockel (ohne Schäkel). Die niedrige Bauweise macht sie ideal für Mastfuß und Fall Führungen.
Ferdern
Diese stützen Blöcke an Padeyes, Augbügeln, Basen, Traveller Wagen und die Hindern den Block, aufs Deck zu schlagen.
Aufrichter
Aufrichter aus dauerhaftem, flexiblem PVC richten Blöcke auf, ohne sich in Leinen zu verfangen. Der HK369 passt zu 40mm und 57mm Carbo und Black Magic Blöcken; HK370 zu 75mm Carbo Blöcken.
| Bild |
Beschreibung |
Best. Nr. |
Preis in Euro |
 |

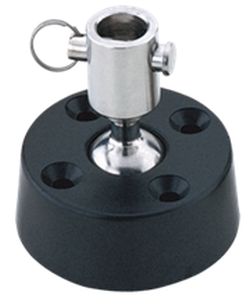

Schwenkbasis für 57mm Blöcke
Die Schwenkbasis eignet sich für 57 mm Carbo Blöcke. Dank der Kugel/Pfannen Lagerung lassen sich die Blöcke unbegrenzt drehen und bis zu 45° kippen. So schlägt der befestigte Block auch ohne Feder nicht auf Deck.
#10 (5mm) FH Schrauben
Höhe: 44mm
Gewicht: 85g
Basis-Ø: 54mm
Hülse- Innen-Ø: 10mm
Bolzen-Ø: 5mm
Maximale Arbeitslast: 181kg
Bruchlast: 590kg
Kombinierbar mit Blöcken: 2,25" / kleine Violin / Ratsche
|
|
|
 |
Adapter für Relingstütze
Mit dem Adapter lassen sich sowohl Blöcke mit Pin, an der Reling befestigen.
Geeignet für Pins bis 10 mm.
Für Relingstützen mit 22,25 mm Durchmesser.
Höhe: 32mm
Gewicht: 57g
Hülse- Innen-Ø: 10mm
Bolzen-Ø: 5mm
Maximale Arbeitslast: 159kg
Kombinierbar mit Blöcken:Bullet/ Big Bullet / 2,25" / Ratsche |
|
|
 |
Schwenkbasis für 57mm, Hi-Load
Die Schwenkbasis eignet sich für 57 mm Carbo Blöcke. Dank der Kugel/Pfannen Lagerung lassen sich die Blöcke unbegrenzt drehen und bis zu 45° kippen. So schlägt der befestigte Block auch ohne Feder nicht auf Deck. Die Niro Verstärkungsplatte ermöglicht hohe Lasten.
#10 (5mm) FH Schrauben
Höhe: 44mm
Gewicht: 113g
Basis-Ø: 54mm
Hülse- Innen-Ø: 10mm
Bolzen-Ø: 5mm
Maximale Arbeitslast: 363kg
Bruchlast: 1134kg
Kombinierbar mit Blöcken: 57mm Carbo
|
|
|
 |
Schwenkbasis 75mm, Hi-Load
Die Schwenkbasis eignet sich für 75 mm Carbo Blöcke. Dank der Kugel/Pfannen Lagerung lassen sich die Blöcke unbegrenzt drehen und bis zu 45° kippen. So schlägt der befestigte Block auch ohne Feder nicht auf Deck. Die Niro Verstärkungsplatte ermöglicht hohe Lasten.
#10 (5mm) FH Schrauben
Höhe: 51mm
Gewicht: 128g
Basis-Ø: 54mm
Hülse- Innen-Ø: 12mm
Bolzen-Ø: 6mm
Maximale Arbeitslast: 454kg
Bruchlast: 1134kg
Kombinierbar mit Blöcken: 75mm Carbo |
|
|
 |
Mid-Range Aufstellbasis, 15 mm
Aufstellbasis für 57 mm oder 75 mm Cruising ESP Blöcke. Der
Pin des Blocks passt direkt in den Sockel (ohne
Schäkel). Die niedrige Bauweise macht sie ideal für
Mastfuss und Fall Führungen.
6mm (1/4") RH Schrauben
Höhe: 49mm
Gewicht: 255g
Basis-Ø: 73mm
Hülse- Innen-Ø: 15mm
Bolzen-Ø: 8mm
Maximale Arbeitslast: 1588kg
Bruchlast: 3175kg
Kombinierbar mit Blöcken: Midrange / ESP Cruising |
|
|
 |

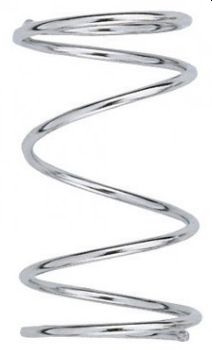

Auftstellfedern aus Edelstahl 22 mm, Paar
Die 22 mm Auftstellfedern aus rostfreiem Edelstahlruchten den Block auf und stützen sie an Padeyes, Augbügeln, Basen, Traveller, etc.
Gewicht: 9,1g
Breite: 51mm
Länge: 22mm |
|
|
 |
Aufstellfedern aus Edelstahl 19mm, Paar
Die 19 mm Auftstell-Federn aus rostfreiem Edelstahl stützt 29 mm Blöcke an Padeyes, Augbügeln, Basen, Traveller, etc.
Sie erhindern, dass der Block auf Deck schlägt.
Gewicht: 3,7g
Breite: 25mm
Länge: 19mm |
|
|
|
Mid-Range Aufstellfedern 35mm, Paar
Die Auftstellfedern aus rostfreiem Edelstahlruchten den Block auf und stützen sie an Padeyes, Augbügeln, Basen, Traveller, etc.
Gewicht: 21g
Breite: 64mm
Länge: 35mm |
|
|
 |

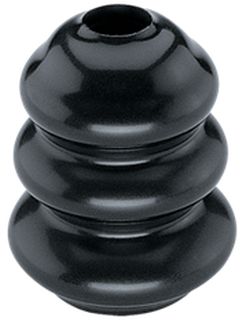

Aufrichter, PVC
Der Aufrichter aus dauerhaftem, flexiblem PVC richtet Blöcke auf, ohne sich in Leinen zu verfangen. Der 369 passt zu 40mm und 57mm Carbo und Black Magic Blöcken.
Gewicht: 12,7g
Länge: 51mm
Breite: 40mm |
|
|
|
Aufrichter groß, PVC
Der Aufrichter aus dauerhaftem, flexiblem PVC richtet Blöcke auf, ohne sich in Leinen zu verfangen. Der 370 passt zu 75mm Carbo Blöcken.
Gewicht: 30,8g
Länge: 67mm
Breite: 55mm |
|
|
|
