Harken Black Magic Air Blöcke
Black Magic Air Blöcke sind die favorisierten Blöcke für Regattaschiffe znd auch für Cruiser. Diese leichten, freilaufenden, starken Blöcke werden benutzt um die anspruchsvollen Aufgaben an Bord durchzuführen: Großshot-, Backstag-, Fall- und Spinnakersysteme. Sie sind erhältlich in Größen von 57 bis 150mm, zudem gibt es Low-Load Versionen des 57 und 75mm Blocks.
Hochfest und sehr leicht:
Aluminium Scheiben und Seitenplatten.
CNC gefräst für ein optimales Kraft zu Gewicht Verhältnis.
Widerstandsfähig gegen Sonne, Salz und Zeit:
Sie Seitenplatten und Scheiben sind hardcoat-eloxiert um eine maximale UV Widerstandsfähigkeit und eine glatte Oberfläche zu erhalten.
Ungleiche Metalle sind voneinander isoliert um Korrosion vorzubeugen.

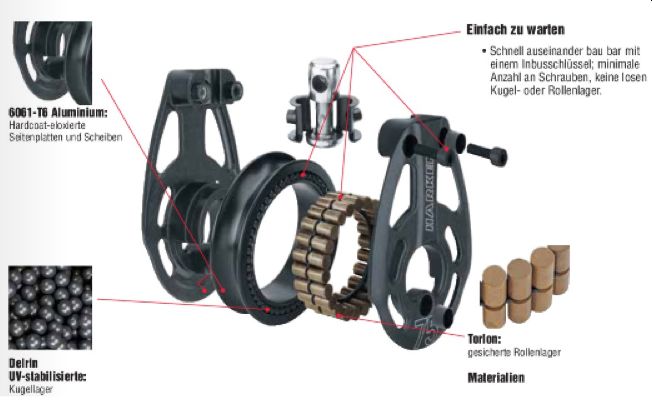

Geringe Reibung für maximale Effektivität beim Dichtholen und Fieren:
Der zentrale Käfig hält die Torlon® Rollenlager separiert und parallel um die Teibung weiter zu reduzieren.
Captice Delrin® Kugeln tragen seitliche Lasten.
Schäkelblöcke sind in zwei Richtungen arretierbar oder können frei drehen um ein Verdrehen von Tauen zu vermeiden:
Eine Stellschraube erlaubt es den Schäkel entweder zu fixieren oder drehen zu lassen.
Loop-Anschlagsoptionen:
Loop oder Lasche durch die Mitte der Scheibe führen.
Die Mitte der Scheibe trägt die hauptsächliche Last, was es ermöglicht einen kleineren und leichteren Block zu verwenden.
Die patentierten Loop Blöcke haben einen herausnehmbaren Anschlagspunkt für das Anschlagen an ein Padeye.
Harken Black Magic Air ist die Block Serie der Wahl auf performance orientierten Regattayachten und Cruisern. Insbesondere an wichtigen Positionen wie Großschot, Backstag, Fallen und Spinnaker, werden die Black Magic Air Blöcke favorisiert.
Die CNC gefrästen, Seitenwangen und Scheiben aus 6061-T6 bieten ein optimales Kraft/Gewicht-Verhältnis. Die hardcoat Eloxierung macht die Teile UV-beständig und glättet die Oberflächen.
Im Käfig gehaltene Torlon Rollenlager minimieren den Wiederstand, auch unter Höchstbelastung.
Captive Delrin Kugeln nehmen seitliche Lasten auf.
57mm Blöcke
| Bild |
Beschreibung |
Art.-Nr. |
Preis in Euro |
 |
57mm Black Magic Air Block, lo-load
Der 57mm Black Magic Air Block mit Wirbel ist der kleinsteBlock aus der Black Magic Air Serie.
Scheiben Ø: 57 mm
Länge: 119 mm
Gewicht: 154 g
Schäkelbolzen Ø: 6 mm
Max. Leinen Ø: 12 mm
Max. Arbeitslast: 750 kg
Bruchlast: 1500 kg
|
|
|
 |

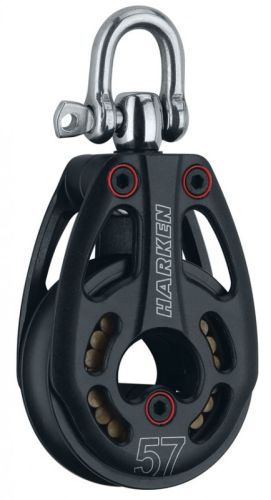

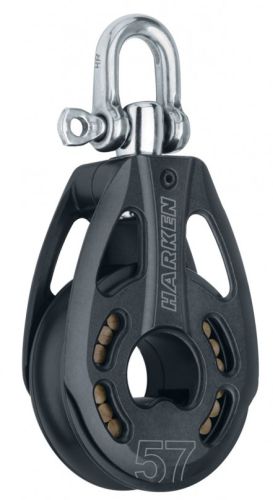

57mm Black Magic Air Block
Mit über 1.1 Tonnen max. Arbeitslast ist der 57mm Black Magic Block mit Wirbel ist der kleinste Harken Hi-Load Block.
Scheiben Ø: 57 mm
Länge: 119 mm
Gewicht: 152 g
Schäkelbolzen Ø: 6 mm
Max. Leinen Ø: 12 mm
Max. Arbeitslast: 1134 kg
Bruchlast: 2268 kg
|
|
|
 |

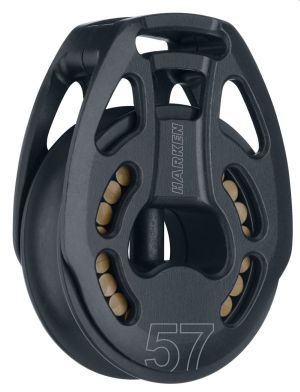

57mm Black Magic Loop Block
Mit gerade einaml 92 g ist der 57mm Black Magic Air Loop Block dank des Tauwerk Anschlags der leichteste aller Black Magic Air Blöcke. Die Lasten werden über den Loop direkt in Blockzentrum geleitet. Das macht den Block extrem belastbar.
Scheiben Ø: 57 mm
Länge:
76 mm
Gewicht: 92 g
Max. Leinen Ø: 12 mm
Max. Arbeitslast: 1134 kg
Bruchlast: 2268 kg
|
|
|
 |

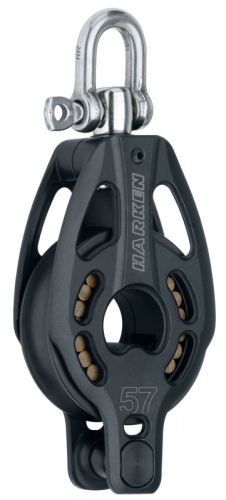

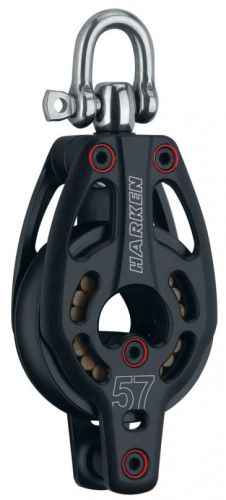

57mm Black Magic Air Block mit Hundsfott
Der 57mm Black Magic Air Block mit Hundsfott eignet sich für hochbelastete 2:1 bzw. 3:1 Übersetzungen.
Scheiben Ø: 57 mm
Länge: 140 mm
Gewicht: 166 g
Schäkelbolzen Ø: 6 mm
Max. Leinen Ø: 12 mm
Max. Arbeitslast: 1134 kg
Bruchlast: 2268 kg
|
|
|
 |
57mm Black Magic Air Block mit Hundsfott, lo-load
Der 57mm Black Magic Air Block mit Hundsfott eignet sich für 2:1 bzw. 3:1 Übersetzungen.
Scheiben Ø: 57 mm
Länge: 140 mm
Gewicht: 169 g
Schäkelbolzen Ø: 6 mm
Max. Leinen Ø: 12 mm
Max. Arbeitslast: 750 kg
Bruchlast: 1500 kg
|
|
|
 |

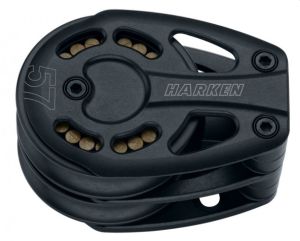

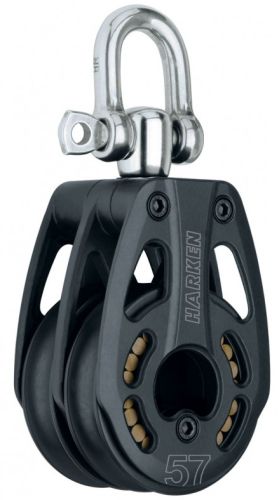

57mm Black Magic Air Doppelblock
Der 57mm Black Magic Air Doppelblock eignet sich für hochbelastete 3:1 bzw. 4:1 Übersetzungen.
Scheiben Ø: 57 mm
Länge: 132 mm
Gewicht: 336 g
Schäkelbolzen Ø: 8 mm
Max. Leinen Ø: 12 mm
Max. Arbeitslast: 1633 kg
Bruchlast: 3267 kg
|
|
|
 |
57mm Black Magic Air Doppelblock, lo-load
Der 57mm Black Magic Air Doppelblock eignet sich für 3:1 bzw. 4:1 Übersetzungen.
Scheiben Ø: 57 mm
Länge: 132 mm
Gewicht: 342 g
Schäkelbolzen Ø: 8 mm
Max. Leinen Ø: 12 mm
Max. Arbeitslast: 1250 kg
Bruchlast: 2500 kg
|
|
|
 |

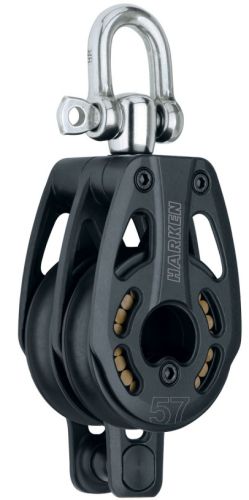

57mm Black Magic Air Doppelblock mit Hundsfott
Der 57mm Black Magic Air Doppelblock mit Hundsfott eignet sich für hochbelastete 4:1 bzw. 5:1 Übersetzungen.
Scheiben Ø: 57 mm
Länge: 152 mm
Gewicht: 352 g
Schäkelbolzen Ø: 8 mm
Max. Leinen Ø: 12 mm
Max. Arbeitslast: 1633 kg
Bruchlast: 3267 kg
|
|
|
 |

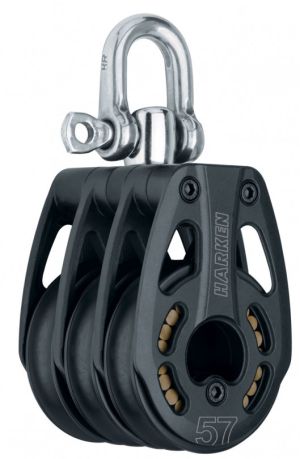

57mm Black Magic Air Dreifachblock
Der 57mm Black Magic Air Dreifachblock eignet sich für hochbelastete 5:1 Übersetzungen.
Scheiben Ø: 57 mm
Länge: 132 mm
Gewicht: 378 g
Schäkelbolzen Ø: 8 mm
Max. Leinen Ø: 12 mm
Max. Arbeitslast: 2200 kg
Bruchlast: 4400 kg
|
|
|
 |

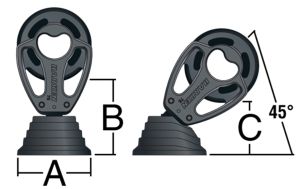

57mm Black Magic Air Stand Up Block
Bei dem 57mm Black Magic Air Stand-Up Block läuft das Pad Eye direkt durch das Wirbelloch. Dies ermöglicht eine besonders niedrige Montage.Der Block schwenkt in zwei Richtungen. Bei der Montage muss der Block in Zugrichtung ausgerichtet werden.
Scheiben Ø: 57 mm
Länge: 114 mm
Breite (A): 57 mm
Schothöhe (B): 56 mm
Schothöhe (C): 32 mm
Lochkreis Ø: 37 mm
Gewicht: 200 g
Schäkelbolzen Ø: 6mm
Max. Leinen Ø: 12 mm
Max. Arbeitslast: 1134 kg
Bruchlast: 2268 kg
|
|
|
75mm Blöcke
| Bild |
Beschreibung |
Art.-Nr. |
Preis in Euro |
 |
75 mm Black Magic Loop Block
Bei einer Arbeitslastvon 2268 kg wiegt der der 75 mm Black Magic Air Loop Blockgerade einmal 209 g. Dank des Tauwerkanschlags werden die Lasten über den Loop direkt in Blockzentrum geleitet. Das macht den Block extrem belastbar.
Scheiben Ø: 75 mm
Länge: 100 mm
Gewicht: 209 g
Max. Leinen Ø: 14 mm
Max. Arbeitslast: 2268 kg
Bruchlast: 4536 kg
|
|
|
 |

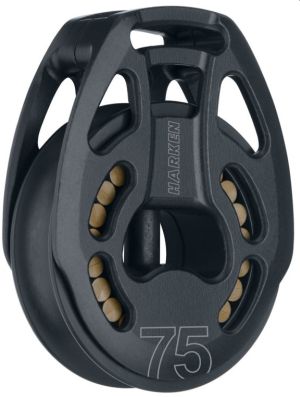

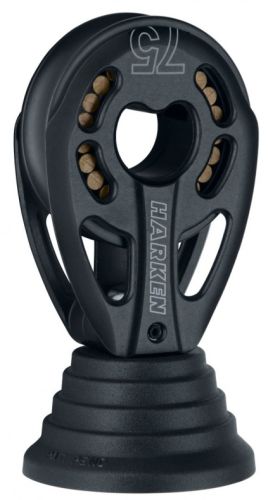

75mm Black Magic Air Stand Up Block
Bei dem 75 mm Black Magic Air Stand-Up Block läuft das Pad Eye direkt durch das Wirbelloch. Dies ermöglicht eine besonders niedrige Montage.Der Block schwenkt in zwei Richtungen. Bei der Montage muss der Block in Zugrichtung ausgerichtet werden.
Scheiben Ø: 75 mm
Länge 151 mm
Breite (A): 75 mm
Schothöhe (B): 72 mm
Schothöhe (C): 43 mm
Gewicht: 442 g
Schäkelbolzen Ø: 8 mm
Max. Leinen Ø: 14 mm
Max. Arbeitslast: 2268 kg
Bruchlast: 4536 kg
|
|
|
 |

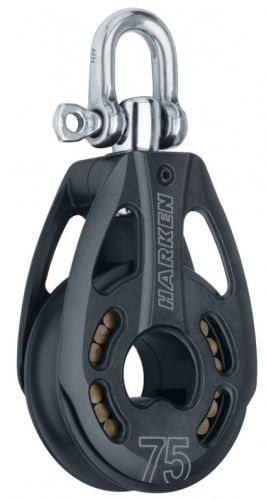

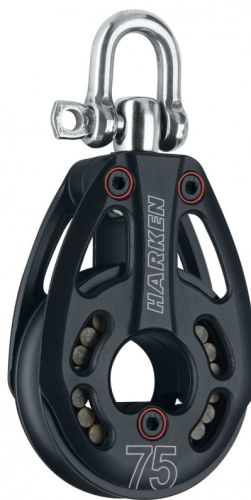

75mm Black Magic Air Block mit Wirbel
Mit über 2,2 Tonnen max. Arbeitslast ist der 75 mm Black Magic Block mit Wirbel auf großen Yachten vielseitig einsetzbar.
Scheiben Ø: 75 mm
Länge: 129 mm
Gewicht: 331 g
Schäkelbolzen Ø: 8 mm
Max. Leinen Ø: 14 mm
Max. Arbeitslast: 2268 kg
Bruchlast: 4536 kg
|
|
|
 |
75mm Black Magic Block, low load
Der 75 mm Black Magic Low Load Block ist die kostengünstigere Alternative zu H3243. Mit einer Arbeitslast von 1361 kg ist auch dieser Blcok äußerst stabil und , im Mid Range Bereich, für die meisten Anwendungen absolut ausreichend.
Scheiben Ø: 75 mm
Länge: 129 mm
Gewicht: 335 g
Schäkelbolzen Ø: 8 mm
Max. Leinen Ø: 14 mm
Max. Arbeitslast: 1361 kg
Bruchlast: 2722 kg
|
|
|
 |

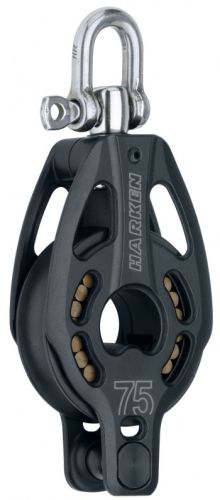

75mm Black Magic Air Block mit Hundsfott
Der 75 mm Black Magic Air Block mit Hundsfott eignet sich für hochbelastete 2:1 bzw. 3:1 Übersetzungen.
Scheiben Ø: 75 mm
Länge: 175 mm
Gewicht: 363 g
Schäkelbolzen Ø: 8 mm
Max. Leinen Ø: 14 mm
Max. Arbeitslast: 2268 kg
Bruchlast: 4536 kg
|
|
|
 |

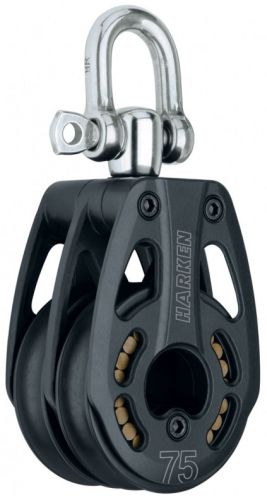

75mm Black Magic Air Doppelblock
Der 75 mm Black Magic Air Doppelblock eignet sich für hochbelastete 3:1 bzw. 4:1 Übersetzungen.
Scheiben Ø: 75 mm
Länge: 134 mm
Gewicht: 721 g
Schäkelbolzen Ø: 10 mm
Max. Leinen Ø: 14 mm
Max. Arbeitslast: 3402 kg
Bruchlast: 6804 kg
|
|
|
 |

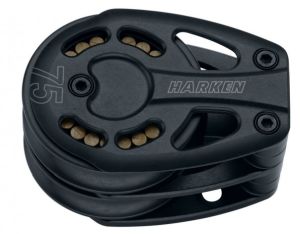

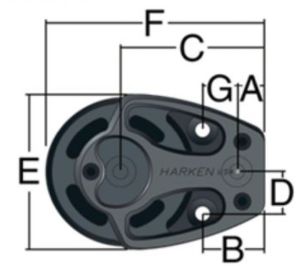

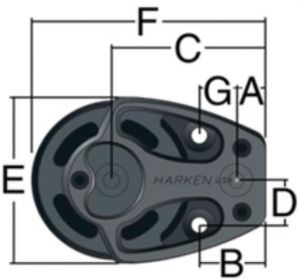

75mm Black Magic Air Umlenkblock, liegend
Der liegende Black Magic Air Umlenkblock dient zum Umlenken von Fallen und Schoten auf Deck und wird mit vier Schrauben montiert. Zum Einabu können metrische oder Zoll Schrauben verwendet werden.
Scheiben Ø: 75 mm
Länge (F): 110 mm
Breite (E): 77 mm
Abstand A: 11,5 mm
Abstand B: 28,5 mm
Abstand C: 70,5 mm
Abstand D: 21 mm
Abstand G: 17 mm
Höhe: 32 mm
Gewicht: 277 g
Max. Leinen Ø: 14 mm
Max. Arbeitslast: 2380 kg
Bruchlast: 4762 kg
|
|
|
 |
75mm Black Magic Air Violinblock
Der 75mm Black Magic Air Violinblock eigent sich für eine 3:1 bzw. 4:1 Übersetzung.
Scheiben Ø: 75 mm
Länge: 199 mm
Gewicht: 503 g
Schäkelbolzen Ø: 8 mm
Max. Leinen Ø: 14 mm
Max. Arbeitslast: 2268 kg
Bruchlast: 4536 kg
|
|
|
 |

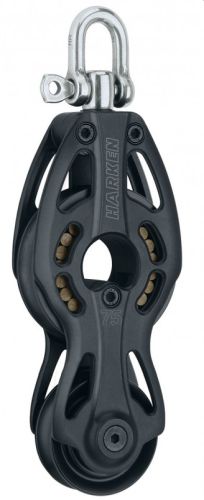

75mm Black Magic Air Violinblock mit Hundsfott
Der 75mm Black Magic Air Violinblock mit Hundsfott eigent sich für 4:1 bzw. 5:1 Übersetzungen.
Scheiben Ø: 75 mm
Länge: 225 mm
Gewicht: 538 g
Schäkelbolzen Ø: 8 mm
Max. Leinen Ø: 14 mm
Max. Arbeitslast: 2268 kg
Bruchlast: 4536 kg
|
|
|
100mm Blöcke
| Bild |
Beschreibung |
Art.-Nr. |
Preis in Euro |
 |
100mm Black Magic Air Doppelblock
Mit einer max. Arbeitslast von 4,9 t eignet sich der 100 mm Black Magic Air Doppelblock für hochbelastete 3:1 bzw. 4:1 Übersetzungen.
Scheiben Ø: 100 mm
Länge: 227 mm
Gewicht: 1284 g
Schäkelbolzen Ø: 12 mm
Max. Leinen Ø: 16 mm
Max. Arbeitslast: 4990 kg
Bruchlast: 9979 kg |
|
|
 |

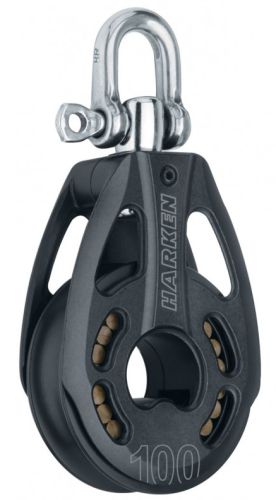

Black Magic 100 Air Block mit Wirbel
Mit über 3,4 Tonnen max. Arbeitslast ist der 100 mm Black Magic Block mit Wirbel auf großen Yachten vielseitig einsetzbar.
Scheiben Ø: 100 mm
Länge: 203 mm
Gewicht: 623 g
Schäkelbolzen Ø: 10 mm
Max. Leinen Ø: 16 mm
Max. Arbeitslast: 3402 kg
Bruchlast: 6804 kg |
|
|
 |

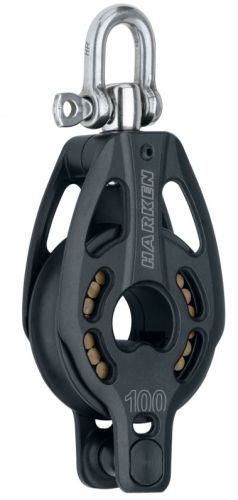

100mm Air Black Magic Block mit Hundsfott
Mit über 3,4 Tonnen max. Arbeitslast, eignet sich der 100 mm Black Magic Block mit Hundsfott für hochbelastete 2:1 bzw. 3:1 Übersetzungen.
Scheiben Ø: 100 mm
Länge: 241 mm
Gewicht: 675 g
Schäkelbolzen Ø: 10 mm
Max. Leinen Ø: 16 mm
Max. Arbeitslast: 3402 kg
Bruchlast: 6804 kg |
|
|
 |

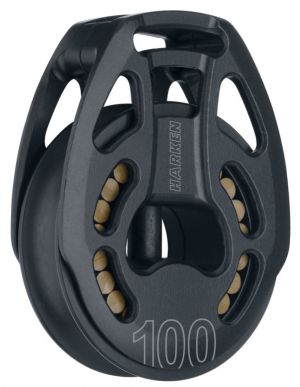

100 mm Black Magic Loop Block
Mit einer max. Arbeitslast von 3,4 t (BL: 6,8 t) bei einem Gewicht von 371 g, sucht der 100 mm Black Magic Air Loop Block im Big Boat Segment seinesgleichen. Der leichte Tauwerkanschlag leitet die Kraft direkt in das Blockzentrum.
Scheiben Ø: 100 mm
Länge 128 mm
Gewicht: 371 g
Max. Leinen Ø: 16 mm
Max. Arbeitslast: 3402 kg
Bruchlast: 6804 kg |
|
|
Tropfenblöcke
Tropfenblöcke sind ideal als Umlenker am Mastfuß und für Aufgaben, wo eine beschränkte Beweglichkeit von Vorteil ist. An ein geeignetes Padeye montiert, schlägt der Tropfenblock bei loser Leine nicht auf Deck; dennoch ist er am Achterstag von nicht top-getakelten Yachten eingesetzt, wo das Stag direkt an den Block angeschlagen werden kann.
| Bild |
Beschreibung |
Art.-Nr. |
Preis in Euro |
 |
57mm Black Magic Air Tropfenblock
Der 57mm Black Magic Air Tropfenblock ist ideal für den Anschlag am Mastfuß und für Aufgaben bei denen eine beschränkte Beweglichkeit von Vorteil ist. Montiert auf das Padeye H627, schlägt der Block auch ohne Last nicht auf Deck auf. Auch als Achterstagblock ist er perfekt geeignet.
Scheiben Ø: 57 mm
Länge: 86 mm
Gewicht: 111 g
Max. Leinen Ø: 10 mm
Toggelbolzen Ø: 8 mm
Max. Arbeitslast: 1134 kg
Bruchlast: 2268 kg |
|
|
|

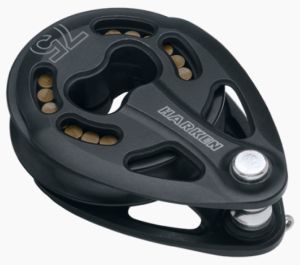

75mm Black Magic Air Tropfenblock
Der 75 mm Black Magic Air Tropfenblock ist ideal für den Anschlag am Mastfuß und für Aufgaben bei denen eine beschränkte Beweglichkeit von Vorteil ist. Montiert auf das Padeye HK648 oder HK689, schlägt der Block auch ohne Last nicht auf Deck auf. Auch als Achterstagblock ist er perfekt geeignet.
Scheiben Ø: 75 mm
Länge: 113 mm
Gewicht: 247 g
Max. Leinen Ø: 14 mm
Toggelbolzen Ø: 10 mm
Max. Arbeitslast: 2268 kg
Bruchlast: 4535 kg |
|
|
Umlenkblöcke
Liegende Blöcke dienen dem Umlenken an Deck. Liegende Blöcke mit Klammer halten Leinen auch temporär.
Zum Einbau können metrische oder Zoll Schrauben verwendet werden. Sie sind versenkt.
| Bild |
Beschreibung |
Art.-Nr. |
Preis in Euro |
 |

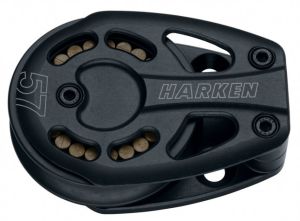

57mm Black Magic Air Umlenkblock, liegend
Der liegende Black Magic Air Umlenkblock dient zum Umlenken auf Deck und wird mit vier Schrauben montiert. Zum Einabu können metrische oder Zoll Schrauben verwendet werden.
Scheiben Ø: 57 mm
Länge (F): 84 mm
Breite (E): 59 mm
Abstand A: 9,5 mm
Abstand B: 22,5 mm
Abstand C: 51,5 mm
Abstand D: 16 mm
Abstand G: 13 mm
Höhe: 25 mm
Gewicht: 122 g
Max. Leinen Ø: 12 mm
Max. Arbeitslast: 1134 kg
Bruchlast: 2268 kg |
|
|
 |
57mm Black Magic Umlenkblock mit Lockoff, liegend
Der liegende Black Magic Air Umlenkblock dient zum Umlenken auf Deck und wird mit vier Schrauben montiert. Zum Einabu können metrische oder Zoll Schrauben verwendet werden. Der Lockoff sichert das Tauwerk temporär, wenn die Winsch anderweitig gebraucht wird.
Scheiben Ø: 57 mm
Länge (F): 84 mm
Breite (E): 59 mm
Abstand A: 9,5 mm
Abstand B: 22,5 mm
Abstand C: 51,5 mm
Abstand D: 16 mm
Abstand G: 13 mm
Höhe: 25 mm
Gewicht: 154 g
Max. Leinen Ø: 12 mm
Max. Arbeitslast: 1134 kg
Bruchlast: 2268 kg |
|
|
 |
57mm Black Magic Air Doppelumlenkblock, liegend
Der liegende Black Magic Air Doppelumlenkblock dient zum Umlenken auf Deck und wird mit vier Schrauben montiert. Zum Einabu können metrische oder Zoll Schrauben verwendet werden.
Scheiben Ø: 57 mm
Länge (F): 84 mm
Breite (E): 59 mm
Abstand A: 9,5 mm
Abstand B: 22,5 mm
Abstand C: 51,5 mm
Abstand D: 16 mm
Abstand G: 13 mm
Höhe: 46 mm
Gewicht: 215 g
Max. Leinen Ø: 12 mm
Max. Arbeitslast: 750 kg
Bruchlast: 1500 kg |
|
|
 |

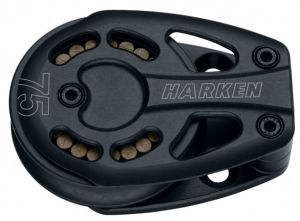

75mm Black Magic Air Umlenkblock, liegend
Der liegende Black Magic Air Umlenkblock dient zum Umlenken von Fallen und Schoten auf Deck und wird mit vier Schrauben montiert. Zum Einabu können metrische oder Zoll Schrauben verwendet werden.
Scheiben Ø: 75 mm
Länge (F): 110 mm
Breite (E): 77 mm
Abstand A: 11,5 mm
Abstand B: 28,5 mm
Abstand C: 70,5 mm
Abstand D: 21 mm
Abstand G: 17 mm
Höhe: 32 mm
Gewicht: 277 g
Max. Leinen Ø: 14 mm
Max. Arbeitslast: 2380 kg
Bruchlast: 4762 kg |
|
|
 |
75mm Black Magic Air Doppelumlenkblock, liegend
Der liegende Black Magic Air Doppelumlenkblock dient zum Umlenken auf Deck und wird mit vier Schrauben montiert. Zum Einabu können metrische oder Zoll Schrauben verwendet werden.
Scheiben Ø: 75 mm
Länge (F): 111 mm
Breite (E): 77 mm
Abstand A: 11,5 mm
Abstand B: 28,5 mm
Abstand C: 70,5 mm
Abstand D: 21 mm
Abstand G: 17 mm
Höhe: 57 mm
Gewicht: 490 g
Max. Leinen Ø: 14 mm
Max. Arbeitslast: 1572 kg
Bruchlast: 3143 kg |
|
|
 |

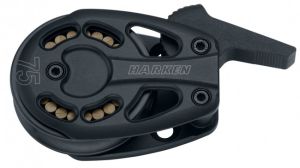

75mm Black Magic Air Umlenkblock mit Stopper, liegend
Der Block sichert das Tauwerk kurzfristig, wenn die Winsch anderweitig gebraucht wird.
Der liegende 75 Black Magic Air Umlenkblock dient zum Umlenken auf Deck und wird mit vier Schrauben montiert. Zum Einabu können metrische oder Zoll Schrauben verwendet werden.
Scheiben Ø: 75 mm
Länge (F): 111 mm
Breite (E): 77 mm
Abstand A: 11,5 mm
Abstand B: 28,5 mm
Abstand C: 70,5 mm
Abstand D: 21 mm
Abstand G: 17 mm
Höhe: 32 mm
Gewicht: 320 g
Max. Leinen Ø: 14 mm
Max. Arbeitslast: 2380 kg
Bruchlast: 4762 kg |
|
|
 |

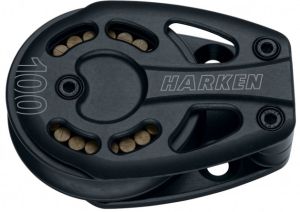

100 mm Black Magic Umlenkblock, liegend
Der liegende 100 mm Black Magic Air Umlenkblock dient zum Umlenken von Fallen und Schoten auf Deck und wird mit vier Schrauben montiert. Zum Einabu können metrische oder Zoll Schrauben verwendet werden.
Scheiben Ø: 100 mm
Länge (F): 143 mm
Breite (E): 100 mm
Abstand A: 14,5 mm
Abstand B: 37,5 mm
Abstand C: 92,5 mm
Abstand D: 28 mm
Abstand G: 23 mm
Höhe: 33 mm
Gewicht: 555 g
Max. Leinen Ø: 16 mm
Max. Arbeitslast: 3402 kg
Bruchlast: 6803 kg |
|
|
|
