Lenkung, Steuerung -> HYDRAULISCHE STEUERUNG FÜR AUSSENBORDMOTOREN / Z-ANTRIEBE

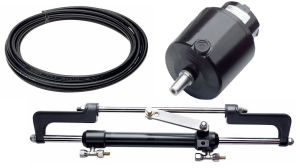

Eine VETUS hydraulische Steueranlage für Aussenborder besteht aus einer Steuerpumpe und einem Zylinder. Die hydraulische Steuerpumpe hat ein Rückslagventil, ein Überdruckventil und eine permanente Entlüftungsvorrichtung. Es gibt die Wahl zwischen 5 Hydraulikzylindern für Außenborder mit einer Leistung bis 220 kW (300 PS). Die Steuerpumpe ist mit axialen Plungern versehen. Die Zylinder haben eine Kolbenstange aus nichtrostendem Stahl und das Gehäuse ist seewasserbeständig. Die Steuerpumpe und der Zylinder werden mittels Nylonschläuchen miteinander verbunden.

WIE WIRD BESTELLT? Eine hydraulische Steuerung für Außenbordsmotoren und Z-Antriebe besteht aus: Einem OB oder MTC100Z Zylinder, einer oder mehreren Steuer pumpe(n), mit Farbe grau/weiß (Ral 9002) oder schwarz (Ral 9005), mit aufgebautem Rückschlagventil, der erforderlichen Länge an Hydraulikschlauch mit Durchmesser ø 8 x 12 mm, geraden oder gebogenen Schlauch verbindungen, Hydrauliköl und einer T-Verbindung für ø 10 mm Rohr, im Falle zweier Steuerpumpen und/oder Zylinder.

Ein einzelner OBC Zylinder kann an zwei Außenbordmotoren angeschlossen werden. Bei gleicher Drehrichtung der Propeller darf die gesamte Motorenleistung beider Motoren die maximale Kapazität des ausgewählten Zylinders nicht überschreiten. Drehen die Propeller entgegengesetzt (1 x linksdrehend, 1 x rechtsdrehend) darf die gesamte Motorenleistung sogar das Doppelte der maximalen Kapazität des Zylinders betragen.

EINZELSTEUERUNG
FÜR 1 MOTOR

EINZELSTEUERUNG
FÜR 2 MOTOREN

DOPPELSTEUERUNG
FÜR 1 MOTOR

DOPPELSTEUERUNG
FÜR 2 MOTOREN



Bild Beschreibung Artikelnr. Preis in Euro

VETUS Hydraulische Steuerungen für Außenborder

Mit EG-Zulassung, geeignet für alle handelsüblichen Motoren.

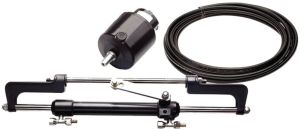

Typ 1
Steuerung: einzeln
Einmotorig
Max: 150 PS
Pumpe: HTP2010R
Bilanzierter Vorderzylinder: OBC150
Anzahl benötigter Anschlüsse: 4

Typ 2
Steuerung: einzeln
Einmotorig
Max: 225 PS
Pumpe: HTP3010R
Bilanzierter Vorderzylinder: OBC225
Anzahl benötigter Anschlüsse: 4

Typ 3
Steuerung: einzeln
Zweimotorig
Max: 450 PS
Pumpe: HTP4210R
Bilanzierter Vorderzylinder: OBC225 (2)
Anzahl benötigter Anschlüsse: 12
Anzahl benötigter "T": 2

Anschlüsse ( E4502818/19) und Schlauch R7 5/16" (E4502814) müssen sperat bestellt werden.
(Menge wird bei der Steuerung mit angegeben.)


Typ 1

Typ 2

Typ 3






Vetus Ersatzpumpen

 Für Systeme mit starrem 8 mm Rohren den Anschluss E1740801 verwenden.
Für Systeme mit starrem 10 mm Rohren den Anschluss E1740802 verwenden.


Modell: HTP2010R
Typ: mit integriertem Rückschlagventil

Modell: HTP3010R
Typ: mit integriertem Rückschlagventil

Modell: HTP4210R
Typ: mit integriertem Rückschlagventil

Vetus Ersatzzylinder


Typ OBC150

Typ OBC225








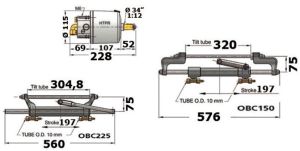

Vetus Steuerzylinder für Außenbordsteuerung und Z-Antriebe

Balancierter Zylinder
Schlauch: 197mm
Arbeitsdruck: 70bar (70kg/cm², 6860kPa)
Anschlüsse: G 1/4 inneres Gewinde

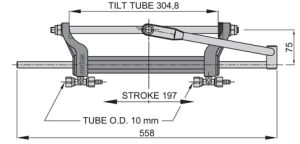

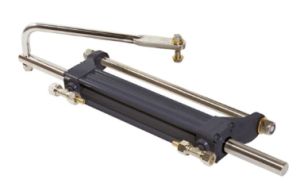

OBC125
max. Rudermoment: 543 Nm
max. Leistung: 90 kW (125 PS)
Zylinderinhalt: 108cm³
Gewicht: 3,7kg

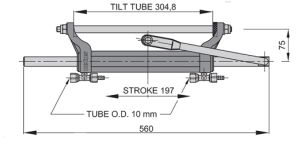

OBC225
max. Rudermoment: 1026 Nm
max. Leistung: 165 kW (225 PS)
Zylinderinhalt: 173cm³
Gewicht: 4,4kg

Vetus Steuerzylinder für Außenbordsteuerung und Z-Antriebe

Balancierter Zylinder
Arbeitsdruck: 70bar (70kg/cm², 6860kPa)
Anschlüsse: G 1/4 inneres Gewinde

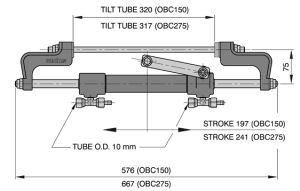

OBC150
Schlauch: 197mm
max. Rudermoment: 643 Nm (65kgm)
max. Leistung: 110 kW (150 PS)
Zylinderinhalt: 108cm³
Gewicht: 3,7kg


OBC275
Schlauch: 241mm
max. Rudermoment: 791 Nm (81kgm)
max. Leistung: 110 kW (150 PS)
Zylinderinhalt: 132,6cm³
Gewicht: 4,4kg

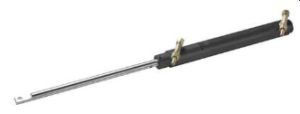

VETUS Zylinder MTC100Z für Außenbordsteuerung und Z-Antriebe

Unbalancierter Zylinder
Schlauch: 203mm
Zylinderinhalt: Kolbenstange ‘ein’/‘aus’: 132cm³/163,3cm³
Maximales Rudermoment: Kolbenstange ‘ein’/‘aus’: 785Nm (80kgm)/970Nm (99kgm)
Arbeitsdruck: 70bar (70kg/cm², 6860kPa)
Maximale Leistung: 220 kW (300 PS)
Anschlüsse: G 1/4 inneres Gewinde
Gewicht: 1,5kg

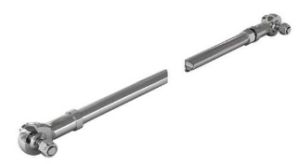

Vetus Verbindungsstange für 2 Außenborder

Die Verbindungsstange OB1000 ist für die Verbindung von 2 Außenbordmotoren bis 300PS je Motor geeignet. Komplett aus Edelstahl. Die Enden sind einstellbar, auch die Bolzen (3/8” UNF) zur Verbindung mit den Außenbordmotoren sind im Lieferumfang enthalten. Der Abstand von Loch zu Loch zwischen den Steuerrahmen der Außenborder, darf maximal 915mm (36”) betragen. Die Stange kann leicht auf die gewünschte Länge geschnitten werden.

Kombinierbar mit allen Zylindern

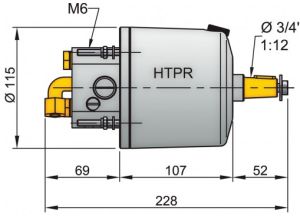

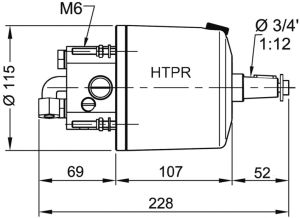

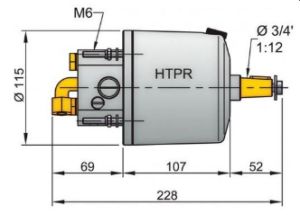

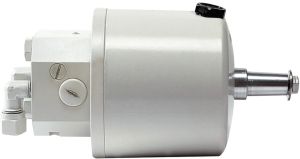

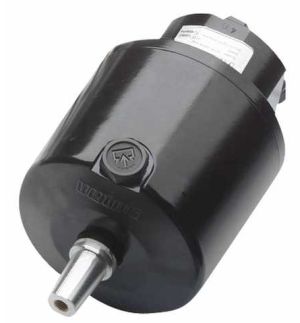

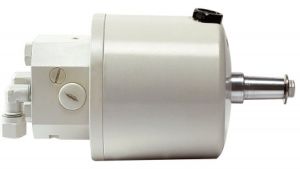

VETUS Hydraulik-Pumpen

Die hydraulischen Steuerpumpen vom Typ HTP und HTPR sind standardmäßig in Weiß (RAL9002) oder Schwarz (RAL9005) lieferbar. Passend für viele Steuerräder. Ø ¾” Achse, Konus 1:12.

Lieferumfang:
• Klemmverschraubungen für die Druckleitungen
• Ein Zusatzanschluss für eine Bypassleitung
• Befestigungsmaterial (Schrauben, Muttern, Unterlegscheiben)
• Ein Stopfen mit und ein Stopfen ohne Belüftungsöffnung

Axiale Kolbenpumpe
Betriebsdruck: max. 40bar (40kg/cm³, 3923 kPa), bei ø 8 mm Leitungsdurchmesser / max. 56 bar (56 kg/cm2 , 5492 kPa), bei ø 10 mm Leitungsdurchmesser
Anschlüsse: G 1/4 Innengewinde
Einfüllstutzen: G 3/8 Innengewinde
Gewicht ohne/mit Rückschlagventilaufsatz: 3,3kg/4,1kg
max. Steuerraddurchmesser: 38cm
mit Rückschlagventil
Leitung 10mm (Kunststoff)
weiß
Überdruckventil, nur bei pumpen mit Rückschlagventilaufsatz Einstellung: 60bar (60kg/cm² , 6000kPa), bei ø 8 mm Leitungsdurchmesser 70bar (70kg/cm² , 7000kPa), bei ø 10mm Leitungsdurchmesser


Kapazität: 19,7cm³/Umdr.
Anzahl Plunger: 5
weiß


Kapazität: 19,7cm³/Umdr.
Anzahl Plunger: 5
schwarz


Kapazität: 30,0cm³/Umdr.
Anzahl Plunger: 5
weiß


Kapazität: 30,0cm³/Umdr.
Anzahl Plunger: 5
schwarz


Kapazität: 42,0cm³/Umdr.
Anzahl Plunger: 7
weiß


Kapazität: 42,0cm³/Umdr.
Anzahl Plunger: 7
schwarz
